配線・配管済みケーブルおよびホース向けグラスファイバーウェルドラップの選定

稼働中の溶接セルでは、ホースやケーブルの端がチューブ状のスリーブを待っている状態であることはめったにありません。コネクターが取り付けられ、配線経路がクランプで固定され、溶接部に最も近いセクションは最もアクセスしにくいことがよくあります。側面が開くグラスファイバー製のラップは、その閉じ部分が適合し、保護されたセクションが移動中も覆われたままであることを条件として、既存のアセンブリの周囲に配置することができます。

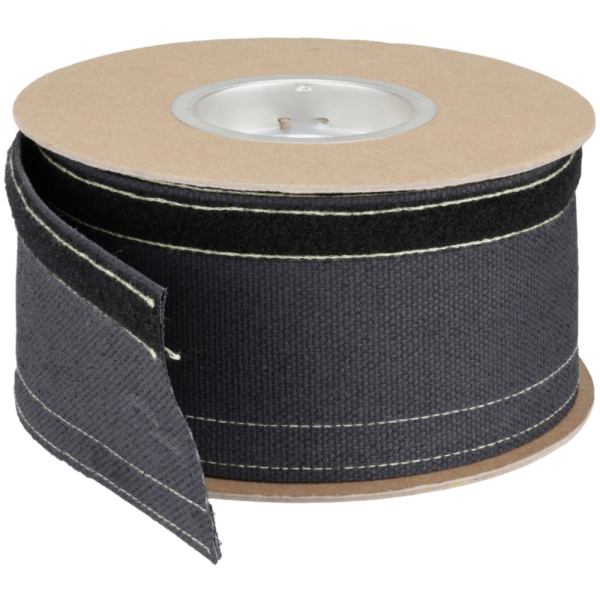

BSTFLEXの黒色コーティンググラスファイバー溶接ラップスリーブは、グラスファイバーのテキスタイルベース、高温コーティング、フック＆ループ（面ファスナー）の留め具を備えていると説明されています。この製品は、ケーブルやホースを溶接の火花やスパッタ、および接触摩耗から保護するためのものとして記載されています。以下のチェック項目は、公称直径だけで適合性が決まると仮定するのではなく、設置された配線経路上でラップを選択するためのものです。

長さを選択する前に露出状態をマッピングする

ホースまたはケーブルの通常の作業位置での写真と、可動範囲の限界での写真を撮影します。溶接ポイント、火花やスパッタの飛散方向の可能性、およびラインがサポートに擦れる箇所に印を付けます。アクセスを維持する必要があるブラケット、ジョイント、およびサービスポイントを特定します。カバーされる長さは、2つのマーク間の直線距離だけでなく、曲げや動きを含めた配線経路に沿う必要があります。

ロボットまたは可動治具の場合、全サイクルを通じてラップの位置を確認します。短いピースは露出したポイントからずれる可能性があり、長いピースはクランプに対して束になってしまう可能性があります。各端がどこで終わるべきか、および点検のために端を取り外す必要があるかどうかを指定します。機器の設計に従って、換気や日常的なアクセスが必要な部品からラップを離しておきます。

ホースの直径だけでなく、閉じた状態でのフィット感を測定する

ラップが配置される完成したアセンブリの外周または最大の外部包絡線を測定します。2つの溶接リード線とホースの束は必ずしも丸くないため、単一の直径では誤解を招く可能性があります。分岐点、スプライス、保護ブーツ、およびラップの下に残るサイズの部分的な増加に注意してください。

製品ページには25から102 mmまでの公称スリーブサイズが記載されています。クロージャーの重なりを含め、提案された構造の使用可能な閉じたサイズまたは周囲の範囲を尋ねてください。公称サイズは、不規則な束の周囲でフック＆ループ部分がどれだけかみ合っているかを示すものではありません。ホースを許容曲げ半径を下回って圧迫したり、ケーブルコネクターを圧迫したりすることなく、ラップがしっかりと閉じていることを確認してください。

クロージャーの位置を計画する

側面が開いているため、アセンブリを取り外すことなくラップを取り付けることができます。取り付けやサービスのために手が届く場所、および配線経路が許す限り、火花や落下するスパッタの直接の経路から離れた場所にクロージャーを配置します。閉じた後、シーム全体を確認します。曲げ部や分岐部の隙間は、下にあるラインを露出させます。

動く機器では、クロージャーがブラケットと擦れ合ったり、近くのエッジに引っかかったりするかどうかを点検します。移動の端でその位置を再び確認します。ラップの閉じた形状やシームの位置は配線経路によって変化するため、機械での短い試行のほうが平らなサンプルよりも多くの情報を得ることができます。

テストを危険性に合わせる

溶接の火花、より激しいスパッタ、熱いスラグ、定常的な放射熱、および摩耗は、それぞれ異なる露出です。プロセス、ラインの距離と向き、予想される接触時間をサプライヤーに説明してください。製品ページには温度数値が記載されていますが、特定の用途については、供給される正確な材料およびコーティングの現在のテストデータと照らし合わせて確認する必要があります。溶接のガス温度や簡単な火花温度を、ラップアセンブリ全体の連続温度として使用しないでください。

ラインが油圧ホースである場合は、機器のメンテナンス手順に基づいて点検する必要がある損傷をラップが隠していないことを確認してください。これは外部の保護カバーであり、ホースの定格圧力を変更するものではありません。流体の接触や繰り返しの引きずりが予想される場合は、代表的な条件下で提案されたサンプルをテストできるように、流体と係合面を特定してください。

ラインにはラップを使用し、作業エリアにはブランケットを使用する

側面が開くスリーブは、特定のホースやケーブルの配線を保護します。より広い作業エリア、近くの機械の表面、または一時的な開口部をシールドする必要がある場合は、溶接およびろう付けエリアの保護製品を個別に検討してください。これら2つの形態は異なるカバー領域に対応しており、個別に指定する必要があります。

サンプルと見積もりのために送信するもの

• 設置された配線経路とその完全な動きの写真または図面。
• 覆われたホースまたはケーブルの束の最大直径または外周。
• 配線経路に沿って測定された覆われる長さ、および希望する端の位置。
• 希望するクロージャーの位置と、完成したラップのために利用可能なスペース。
• 溶接プロセス、火花またはスパッタの方向、温度への露出、および摩耗ポイント。
• 必要な数量、ピースの長さ、検査基準、および必須のテスト方法。

それらの詳細をグラスファイバー製溶接ラップ製品ページから送信してください。提案された閉じたサイズでのサンプルを依頼し、テキスタイルとコーティングの構造を確認し、注文を承認する前に実際の機器でクロージャーのかみ合わせとカバレッジを確認してください。
