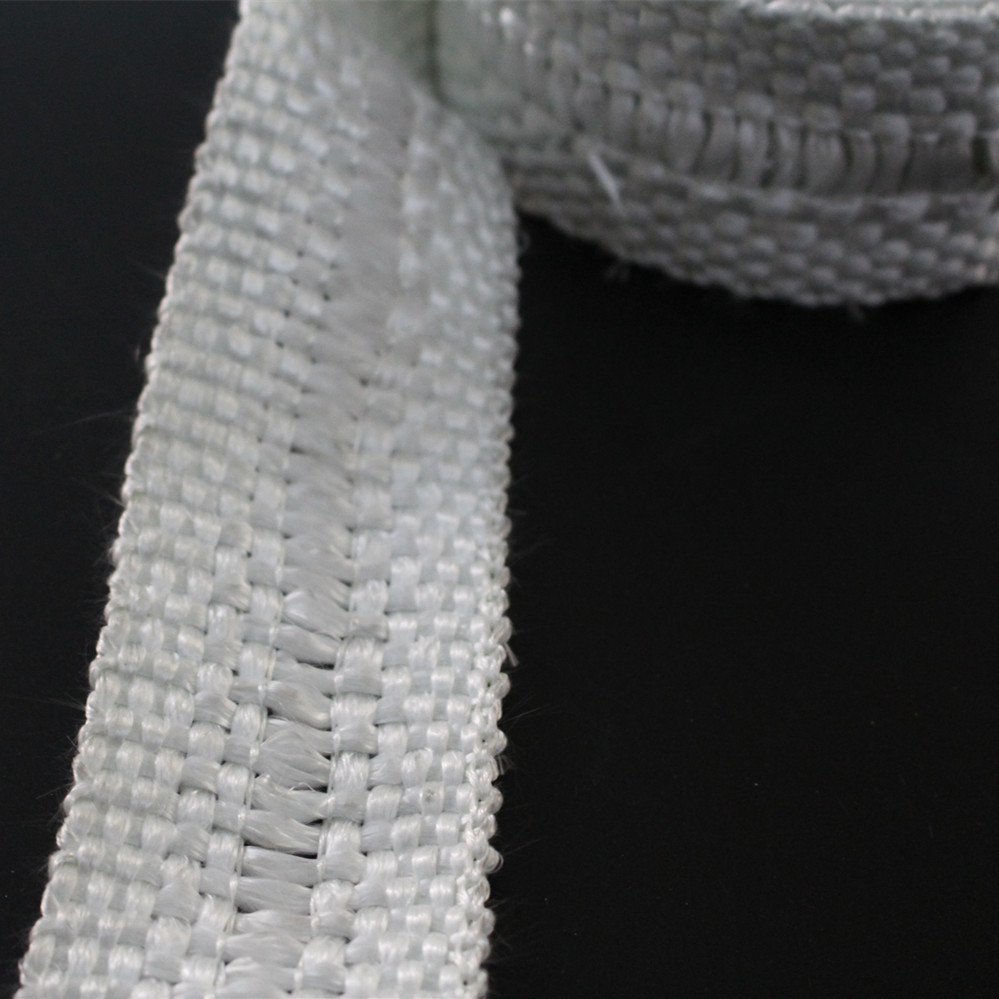

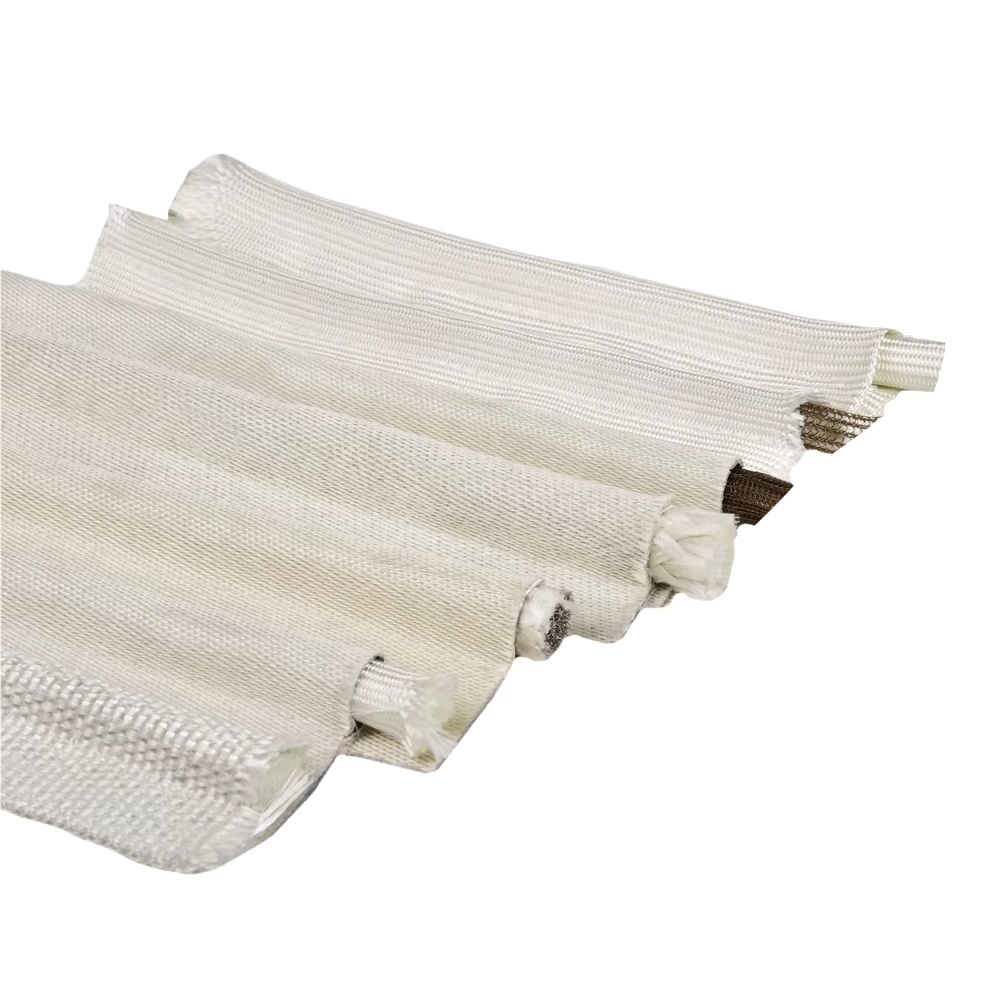

ダブルテールオタマジャクシガスケットは、2つの平らな取付用テールの間に配置された1つの圧縮可能なシーリングバルブを備えています。バルブがシーリング接触部を形成し、テールはバルブの両側から延びて機械的保持のための2つの領域を提供します。 この形状はダブルバルブガスケットとは異なります。ダブルテール構造には1つのシーリングバルブと2つの取付フランジがあります。ダブルバルブ構造には、テキスタイル部分で接続された2つの圧縮可能なバルブがあります。 ダブルテール配置は、機器の設計者がバルブを2つの保持面の中央に配置したい場合、シーリングラインの両側での固定が必要な場合、または取付荷重をより広い範囲に分散させる必要がある場合に役立ちます。 BSTFLEXは、産業用オーブン、炉、窯、アクセスパネル、およびOEM熱機器向けに、さまざまな外被生地、内部コア、バルブ寸法、および取付テール構成を使用して、カスタムオタマジャクシガスケットおよび高温オタマジャクシシールを製造しています。 ダブルテールオタマジャクシガスケットとは何ですか？ 標準的なシングルテールオタマジャクシガスケットには通常、1つのバルブと、プロファイルの片側から延びる1つの平らなテールがあります。 ダブルテールプロファイルは、2つの取付セクションの間にバルブを配置します。 プロファイルセクション 主な機能 中央のバルブ 合わせ面に押し付けられて圧縮され、主要なシールゾーンを形成します。 最初のテール バルブの片側に取付エリアを提供します。 2番目のテール 反対側にさらなる取付エリアを提供します。 アウターカバー コアを包み込み、露出した布地表面を形成します。 インナーコア バルブの支持、圧縮、および復元を制御します。 2つのテールは幅が同じ場合もあれば、取り付け配置が非対称である場合に異なる寸法で製造されることもあります。 ダブルテールはダブルバルブとは異なります 機能 ダブルテールオタマジャクシ型ガスケット ダブル バルブオタマジャクシ型ガスケット シールバルブの数 1つ 2つ 取付テールの数 2つ 設計によって異なります 主な目的 1つのバルブの両側に取付面を提供します 2つの独立したシール接触位置を提供します 重要な寸法 左テール幅、右テール幅、およびバルブ位置 バルブ間隔および2つの取り付け済みシール隙間 図面に関するよくある質問 両方のテールはどのように保持されますか？ 両方のバルブは機器のどこに接触しますか？ ダブルバルブ形状の選定については、 ダブルバルブ タドポールガスケットテープ設計ガイド をご確認ください。 2つの取り付けテールを使用する理由 2つ目のテールは明確な取り付け目的または設計目的を果たす必要があります。単にガスケットをより広く、または厚く見せるためだけに追加するべきではありません。 ダブルテール構造は次のような場合に検討できます。 バルブを2枚のリテーニングプレートの中央に配置し続ける必要がある場合 機器がシールラインの両側でファスナーを使用している場合 取り付け荷重を両側に分散させる必要がある場合 設計上、対称なガスケット形状が必要な場合 1つのテールだけでは十分な取り付け面積を確保できない場合 ガスケットが2つの構造面の間に取り付けられている場合 断面形状がローリング（ねじれ）や横方向の移動に耐える必要がある場合 OEM図面ですでに2つの取り付けフランジが指定されている場合 テールが2つあるからといって、自動的にシール性が向上するわけではありません。主要なシール作用は依然としてバルブで発生します。テールはガスケットの位置決めと保持を行いますが、バルブが正しく圧縮されるのを妨げてはなりません。 一般的なダブルテール取付配置 両面保持プレート 各テールを別々の保持プレートの下に配置できます。この配置は、バルブを中心におき、横方向の動きを抑えるのに役立ちます。 図面で定義すべき事項： 保持プレートの幅 保持プレート間の距離 ファスナーの間隔 各プレート下のテールの噛み合い プレートとバルブの間のクリアランス プレートのエッジ仕上げ プレートのエッジがカバーに食い込んだり、バルブの通常の動きを妨げたりしてはなりません。 シングルワイド保持プレート 1つのプレートで両方のテールにまたがりながら、中央の開口部や形状加工されたクリアランスを通してバルブを露出させることができる場合もあります。 この構成では、慎重な寸法管理が必要です。機器がその接触用に特別に設計されていない限り、保持プレートは、バルブを直接押さえることなく、テールをしっかりと固定する必要があります。 両方のテールを貫通するボルト、ネジ、またはリベット 2つのテールは支持構造に直接固定することができます。 穴が必要な場所では、以下を指定してください： 穴径 穴の間隔 バルブからの距離 テールの端からの距離 穴がBSTFLEXによってあけられているか、取り付け時にあけられるか ハトメなどの補強材が必要かどうか ファスナーをバルブの近くに配置しすぎると、圧縮を妨げたり、コアを損傷したりする可能性があります。 チャンネルまたはスロットによる取り付け 一方または両方のテールが、成形されたチャンネルまたはスロットにスライドして入る場合があります。 チャンネル取り付けの場合は、以下を指定してください： チャンネル幅 チャンネルの深さ 挿入口のクリアランス テールの厚さ 必要な挿入長 ガスケットがチャンネルから外れるのを防ぐために使用される方法 両方のテール幅を個別に指定する ダブルテールガスケットは、1つの一般的な「テール幅」のみで指定しないでください。 断面図には以下を示す必要があります： 左テール幅 右テール幅 左テールの厚さ 右テールの厚さ バルブの高さ バルブの幅 全断面幅 ステッチ位置 バルブの中心線 締め付け方向 両方のテールが等しい予定である場合でも、承認図面上でそれぞれ独立して寸法を記入してください。 寸法 推奨される定義 バルブの高さ 意図された圧縮方向で測定された自由状態の外側の高さ バルブの幅 バルブ全体の自由状態の外側の幅 左テール幅 定義されたバルブ基準から左側の外側テール端までの距離 右テール幅 定義されたバルブ基準から右側の外側テール端までの距離 全体幅 断面全体の合計外幅 テール厚さ 各取付エリア内の仕上がりテキスタイル厚さ バルブ中心線 シーリングバルブの中心を通る基準線 対称型と非対称型のダブルテールプロファイル 対称型ダブルテール 対称型プロファイルには、等しいか、または公称上等しい寸法を持つ2つのテールがあります。 この構造により、両側で同じ保持構造を使用する場合の向き合わせを簡素化できます。カバー、コーティング、またはステッチが対称ではない場合は、図面で高温側と取り付け方向を特定する必要があります。 非対称型ダブルテール 非対称型プロファイルには、異なる幅、厚さ、または取付機能を持つテールがあります。 例： 1つのテールが幅広の保持ストリップの下に配置される場合がある もう1つのテールが狭い溝に嵌合する場合がある 1つのテールに...

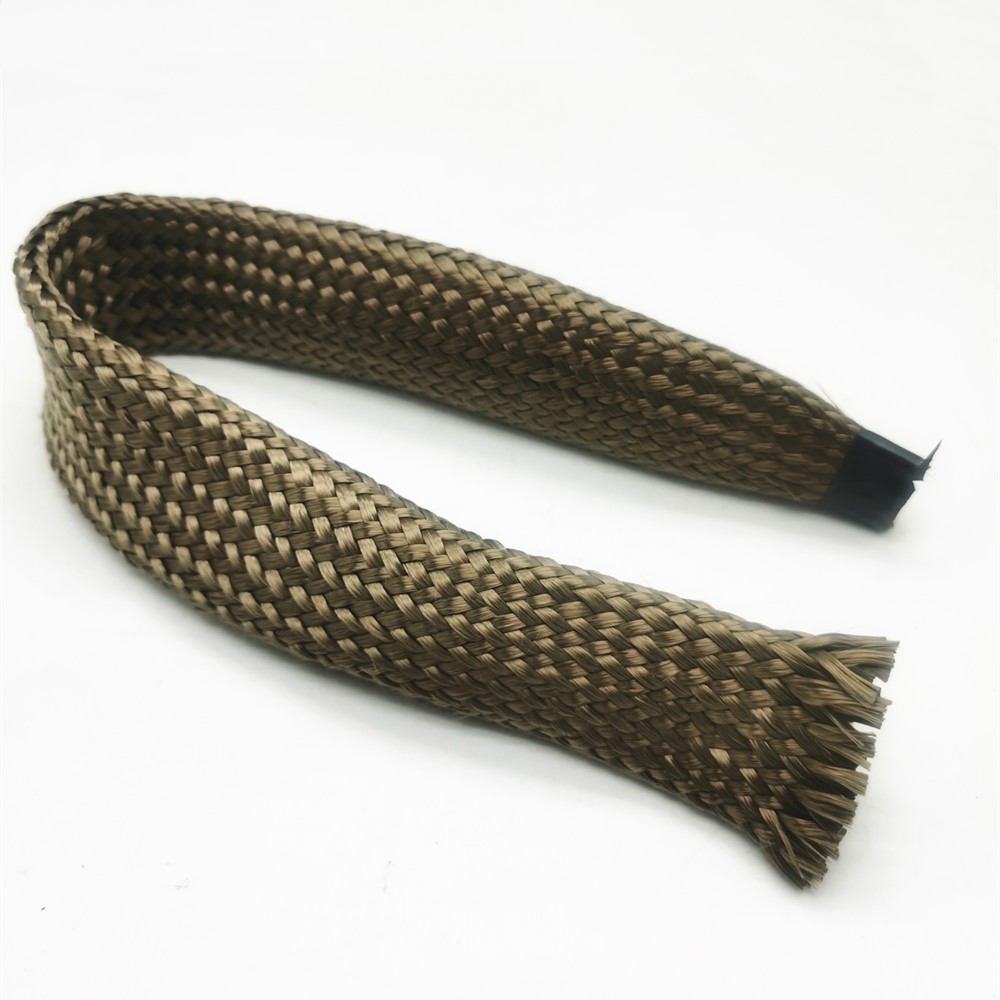

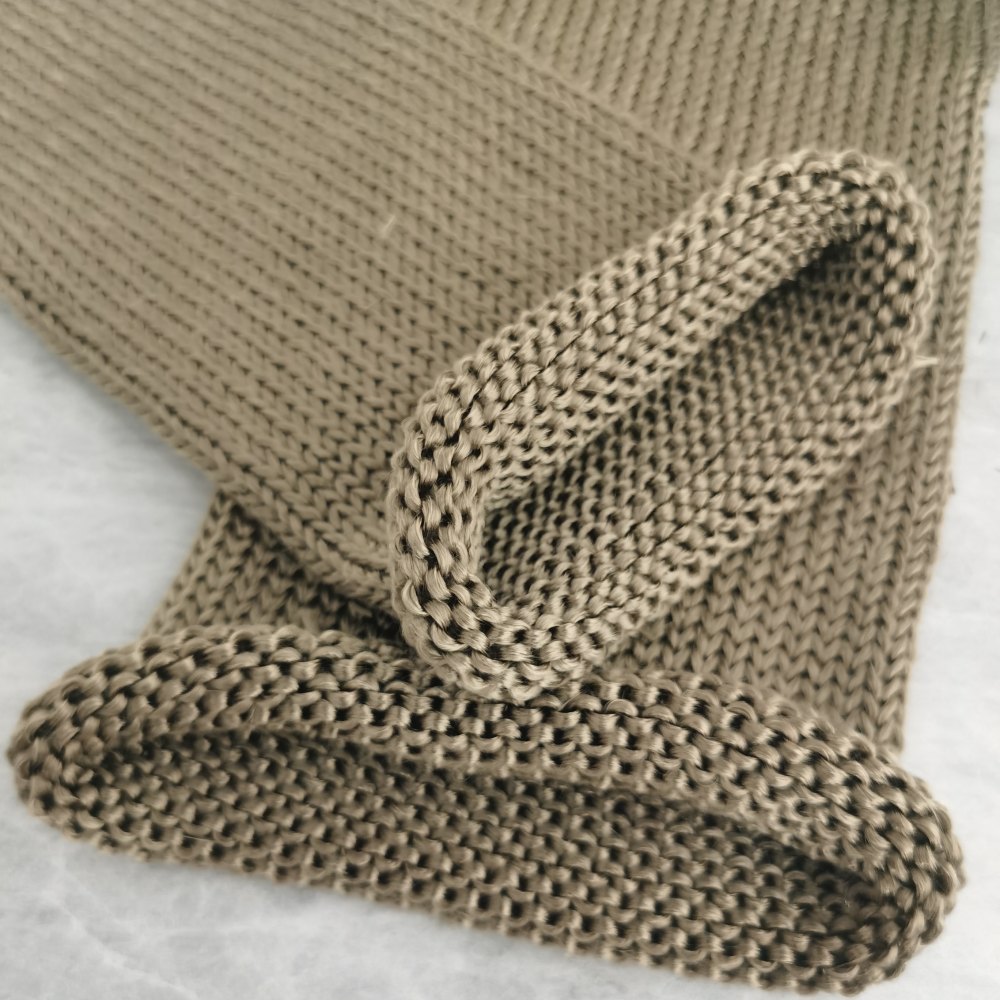

目に見える直線パイプ部分は、通常、最も測定が簡単な箇所です。スリーブは、その直線の部分に達する前に、クランプビード、フランジ、センサーボス、または溶接部を通過しなければならない場合があります。すでに排気管が組み立てられている場合、呼び径よりも、利用可能な取り付け方向の方が重要になることがあります。パイプの寸法とスリーブが通る経路の両方を記録してください。 BSTFLEX supplies a 編組玄武岩製エキゾースト断熱スリーブ（エンジンおよび発電機の排気管用）。公開されているサイズ表には、呼び内径 25、38、50、63、76、90、102、127 mm が記載されており、その他のサイズについてもご要望に応じて対応可能です。これらはあくまでフィッティング試行用の開始サイズであり、特定のスリーブがその直径のパイプ上のすべての継手を通過できることを保証するものではありません。 被覆が必要なセクションにマークを付ける 排気経路全体の写真または図面から始めます。カバーする高温部分、その始点と終点、および最も近いセンサー、ブラケット、ハンガー、クランプ、サービスジョイントに印を付けます。点検やメンテナンスのためにアクセス可能にしておく必要があるセクションを記録します。図面上でセンサー接続部を覆うスリーブは、直径が正しくてもサービス上の問題を引き起こす可能性があります。 スリーブのエンドポイント間の直線距離を測定するのではなく、曲がりを含めてパイプの中心線に沿って測定します。取り付け前にスリーブを切断する場合は、取り付けられたパーツ上の希望するカバー長を記録し、サンプルのフィッティング後に合意する切断代を要求してください。曲がりや直径の変化によって、テキスタイルスリーブがパイプ上にどのように収まるかが変わる可能性があるため、フラットベンチでの切断長は実際の組み立てで確認する必要があります。 複数の点でパイプの外径を記録する スリーブが配置される場所のパイプの外径を、塗装、コーティング、またはその他の恒久的な層が存在する場合はそれらを含めて測定します。両端付近および最も高温になるセクションで測定を行ってください。加工されたパイプについては、フィッティング時にスリーブが引っかかる可能性のある真円度の狂い、溶接部、および段差に注意してください。提供された数値が測定されたサンプルの寸法であるか、OEM図面の最大製造公差であるかを明記してください。 寸法をシンプルな順番に保ちます。例：ストレートパイプの外径、拡大部の外径、最大の継手エンベロープ、カバーされる中心線長さ。写真上の各位置にラベル付けをします。これにより、パイプの周囲にぴったりと密着させるべきスリーブと、取り付けにのみ必要なクリアランスとを区別することが可能になります。 設置経路上にある最大の障害物を探す 排気系の溶接および組み立ての前後にスリーブを取り付けるかどうかを決定します。後から取り付けるスリップオンスリーブの場合は、開放端から最終位置まで通過させる必要のある最大の箇所を測定します。レイアウトによっては、フレア端、フランジ、カップリング、溶接カラー、クランプビード、センサーボスなどがそれに該当します。また、不規則な形状の継ぎ手には実物によるテストも必要です。キャリパーの測定値が1つだけでは、曲げ部に引っ張られる際に編組にどのように引っかかるか分からないためです。 公表されている公称内径が、スリーブの最大取り付け開口部であると仮定しないでください。膨張量と結果として得られるフィット感は、特定の構造とサイズによって異なります。提案されたスリーブのサンプルまたは承認された膨張範囲を求め、損傷することなく障害物を通過できるか、またパイプを意図どおりに覆うことができるかを確認してください。 曲げ部、端部、および近接する部品を確認する 各曲げ部について、パイプの外径、わかっている場合は曲げ半径、および角度または鮮明な写真を提供してください。スリーブが所定の位置に引っ張られるのを妨げる可能性のある、フレーム部材や筐体に対する狭いクリアランスに注意してください。パイプの両端が大型の部品によって塞がれている場合は、チューブラースリーブを取り付けることができる組み立て段階を指定してください。 フランジ、クランプ、またはハンガに対してスリーブの端がどこに位置するかを示します。排気継手が組み立ておよび点検できるように、仕上がりの端部を配置する必要があります。端部の固定が必要な場合は、提案する方法を明記し、選定したハードウェアが現地の温度とクリアランスに適していることを確認してください。センサーやサービス継手を妨げる位置にクランプやタイを配置しないでください。 図面に作動条件を記載してください 配管サイズだけでは熱的適合性を確定できません。測定済みまたは予想される配管表面温度、通常の作動時間、ピーク時の事象、および暴露環境を提示してください。KBSの製品ページには、特徴欄に作動数値およびピーク数値が記載されており、技術テーブルもあります。提供される正確な構造に関する最新の仕様と試験の根拠を要求してください。排気ガス温度と配管表面温度は異なる測定値であり、どちらか単独では、取り付けられたスリーブの外側表面温度を示すことはできません。 近くの配線、ホース、または車両のフロアが断熱材を追加する理由である場合は、それらの位置と許容温度を特定してください。目標とする表面温度やクリアランスが重要な場合は、代表的な稼働条件下で提案されたアセンブリをテストしてください。実際の結果は、配管、流れ、周囲の条件、および取り付け方法によって異なります。 RFQと一緒に送信するもの 排気経路全体を示すアプリケーションおよび図面または写真。 被覆部分における配管の外径とその製造公差。 スリーブが通過しなければならないすべてのフランジ、カラー、または継手の直径と形状。 配管に沿って測定された被覆長さ（曲げ位置および端部の位置を含む）。 取り付けの段階と方向（塞がれた配管の端部を含む）。 通常およびピーク時の配管表面温度、暴露時間、および試験要件。 数量、必要なピース長またはロール長、およびサンプル承認方法。 次のリンクを通じてこれらの測定値を送信してください：KBSニット玄武岩スリーブ製品ページ。提案された公称内径、サイズ公差、構造の確認、および実際の取り付け経路用のサンプルを依頼してください。そのサンプルは、図面では答えられない2つの疑問（スリーブが最大の障害物をどのように通過するか、および完成した配管にどのように収まるか）を解決する最も早い方法です。...

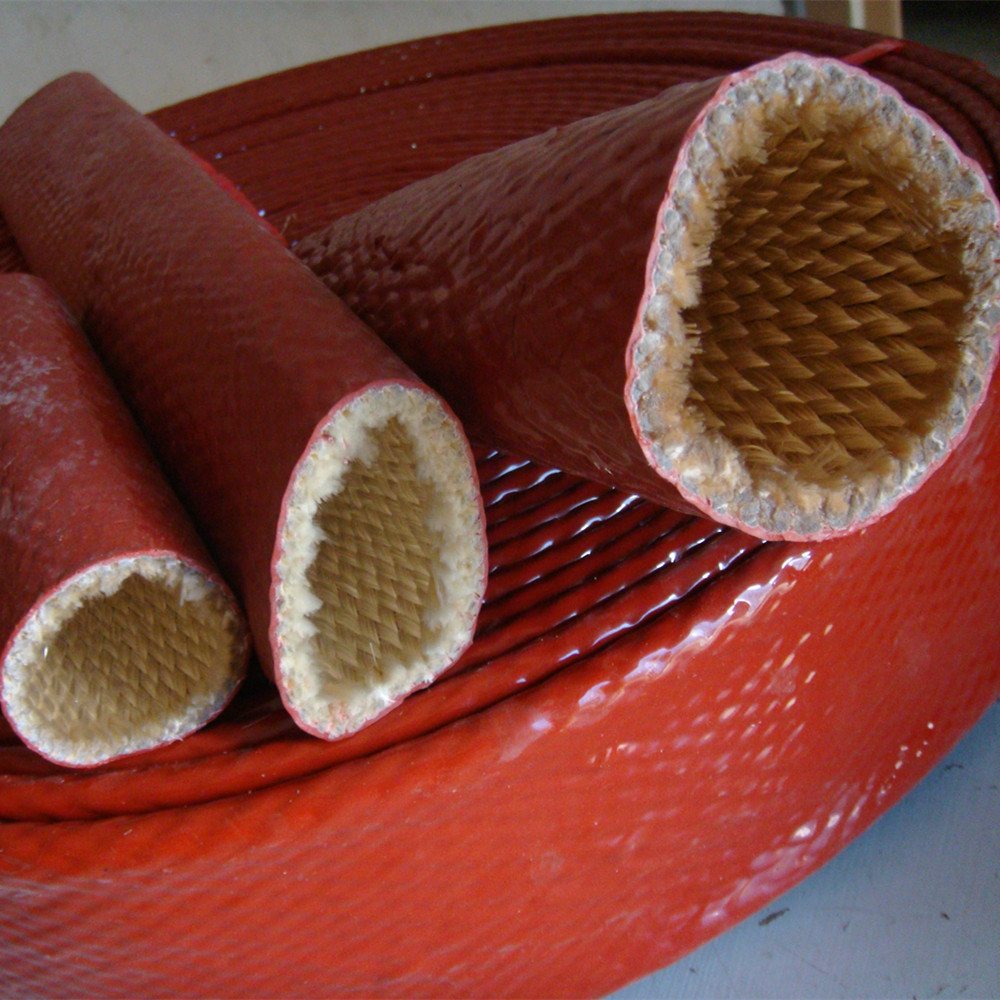

高温対応の定格を持つスリーブだけでは、発熱する機械のそばを通るケーブルには不十分です。カバーは配線経路に適合し、接続部を保守可能な状態に保ち、ケーブル自体の熱限界に適合する必要があります。周辺環境に耐えるスリーブがあるからといって、その下の導体が安全に動作しているとは限りません。 ケーブルおよび電気配管用ファイアースリーブは、外部の熱保護カバーです。シリコンコーティングされたグラスファイバー構造は、近接する高温機器、火花、または特定の溶融飛散物への曝露に対して評価することができます。これらは、ケーブルの絶縁体、配管システム、または承認された耐火設置の代わりにはなりません。 機械メーカーやメンテナンスチームにとって、まずは配線経路図で露出部分に印を付けることから始めます。BSTFLEX fire sleeve rangeは、機械上のすべてのケーブルを同じ用途として扱うことなく、そのセクションを確認できるように、チューブ状および開閉可能な形式を提供しています。 スリーブ内に収まるものを特定する 外被付きケーブル、完成したワイヤーハーネス、および複数の回路を含む配管では、必要な情報が異なります。導体のサイズだけで保護チューブを発注するのではなく、実際の組み立てを指定してください。 保護されるアセンブリ 提供する寸法 に 保持すべき設計情報 個別外被付きケーブル 実際の外径、コネクタのエンベロープ、および必要な被覆長。 ケーブルの識別情報、温度限界、動作負荷、および許容曲げ。 ワイヤーハーネスまたはケーブルバンドル 完成したバンドルの形状、局部的な直径の変化、分岐、およびコネクタの位置。 回路の分離、負荷、識別、および各分岐点へのアクセス。 電気配管 配管の外被またはコルゲート部分の外形寸法、カップリング、および端部継手。 配管の種類、設置されるケーブルの配置、フィッティングの要件、および環境保護。 公称配管呼び径は、測定された外径の信頼できる代替値ではありません。同様に、1本のケーブルの直径だけで完成した束を表すことはできません。配線経路に沿って最大のフィッティングを含めますが、そのフィッティングのみをスリーブの最終的なフィットの基準にしないでください。 ケーブルに入る熱と内部で発生する熱を確認する 外部の問題としては、炉の壁、高温のプロセス配管、または近くの排気からの放射熱が考えられます。まず、配線の変更、分離、または物理的障壁によってその曝露を軽減できるかどうかを確認します。次に、曝露が残る場所におけるケーブル熱保護スリーブの役割を定義します。 負荷がかかった導体も熱を発生します。その許容電流は、ケーブルの設計や、周囲温度、他の負荷がかかった導体の配置を含む設置条件によって異なります。被覆を追加すると、熱がアセンブリから逃げる経路が変化します。 電気設計者に、被覆された設置における許容電流の確認を依頼してください。前提条件を確認せずに、気中電流定格を新しく絶縁された配置に持ち込まないでください。外部および内部の相対的な熱負荷に応じて、スリーブは外部の熱源対策に役立つ一方で、内部で発生する熱の放出を制限することもあります。 動作負荷、曝露時間、周囲温度、および被覆長を指定します。簡単な無負荷チェック時だけでなく、関連するデューティサイクルに基づいてアセンブリを評価してください。 スリーブの公表されている使用限界、ケーブルの許容動作温度、および設置時に実際に到達する温度の3つの値を区別してください。スリーブの厚さや材質名だけから推測できる、普遍的な温度低下というものはありません。 ホットゾーンから接続部までの経路をたどる 熱源において 暴露が開始および終了する位置に印を付けます。継続的な放射加熱は、偶発的な火花や溶融飛沫とは別に特定してください。飛散への暴露については、実際の危険性に対して提案されたスリーブを評価できるように、プロセス材料、想定される方向、および予想される持続時間を提供してください。 開閉可能なカバーの場合、取り付け詳細図に継ぎ目の位置と重なりを示してください。完成した配置において、曲げ部や支持部での被覆が維持されるようにします。ケーブルと高温面の間の接触を正当化するためにスリーブを使用しないでください。 可動部において 機械のケーブルは、サービスループ、ケーブルキャリア、または多関節アームを通って移動する場合があります。追加された肉厚と固定機能を所定の位置に配置して経路を確認します。被覆がキャリアを圧迫したり、端部に引っかかったり、コネクタに追加の引っ張り力を伝達したりしないことを確認してください。 手作業によるフィッティング試験中の柔軟性は、規定された耐屈曲寿命の証拠ではありません。ケーブルおよび電線管メーカーの曲げ要件を維持し、承認された機械手順を通じて意図された動きを評価します。必要なケーブルサポートまたはストレインリリーフ部品の代わりにスリーブを使用しないでください。 グランド、カップリング、またはキャビネットの引き込み部において 仕上がり長さを発注する前に、スリーブの端点を定義します。ロッキングリング、接続確認、ラベル、および検査ポイントにアクセスできるように維持します。技術者がコネクタに手が届かなくなるような見た目がきれいなカバーは、完全な設置ソリューションではありません。 その配置がグランドおよびケーブルシステムに対して承認されていない限り、外部のサーマルスリーブをグランドに通さないでください。そうしないと、グランドが、それが選択された表面および寸法に対して機能しなくなる可能性があります。スリーブが提供することを期待するのではなく、指定されたシーリング、ストレインリリーフ、およびボンディングの配置を維持してください。 製品構造を経路に適合させる 管状の取り付けについては、BSTFLEX ホースおよびケーブル用熱処理耐火スリーブは、シリコーンゴムコーティングの下層に熱処理を施した編組ガラス繊維基材を使用しています。プロジェクトで熱処理されたテキスタイル基材が指定されている場合は、この構造をサンプルレビューに含めてください。 EFRS 編組シリコーンガラス繊維ファイアスリーブは、もう一つのチューブ状の選択肢です。両方ともシリコーンの外側を持っているという理由だけで2つのカタログリファレンスが互換性があると想定するのではなく、提案されたサイズ、壁構造、および取り付け経路を比較してください。 コネクタによって端部からの挿入が妨げられる場合は、既存ケーブル用面ファスナー式ファイアスリーブの評価を行ってください。BSTFLEX VFRS 構造は、シリコンコーティングされた編組ガラス繊維を使用しており、内部に難燃性のナイロン製面ファスナー式クロージャーが縫い付けられています。スリーブ本体だけでなく、クロージャー、ステッチ、およびオーバーラップも完全なカバーの一部として確認してください。 選択した構成の該当する動作限界を要求してください。開閉可能な形式は取り付けおよび点検へのアクセスを提供しますが、それ単体でより高い耐熱性や電気的資格を確立するものではありません。 例：同じ機械...

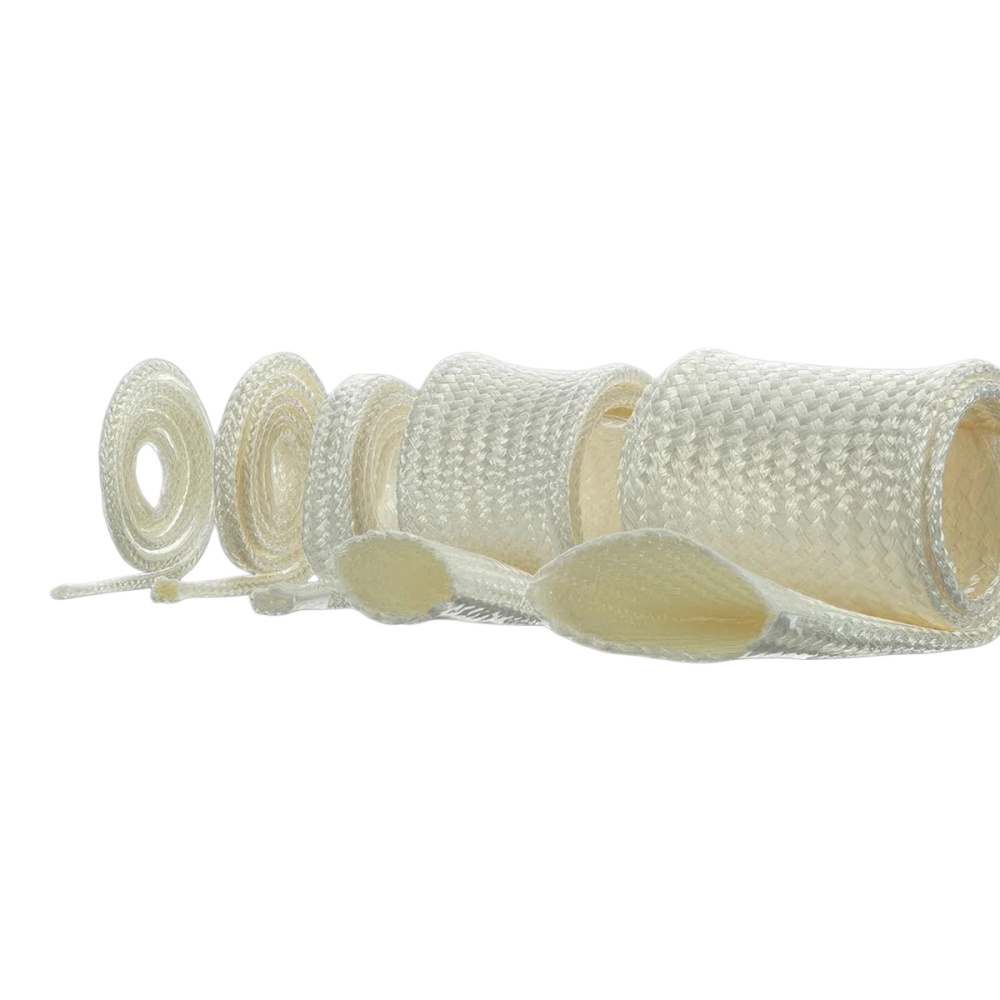

炉の壁のそばに配線された熱電対のリード線は、熱い開口部を通るケーブルとは異なる温度に遭遇することがあります。両方とも保護スリーブが必要になる場合がありますが、その曝露状況、ワイヤの構造、および取り付けのクリアランスは異なります。炉の設定温度と公称ワイヤサイズのみを送るのでは、適切なスリーブを選定することが困難になります。 The アルミナ繊維スリーブ は、ワイヤ、ケーブル、その他の細長いコンポーネントを高温度から保護するための柔軟な管状テキスタイルです。炉の組み立て用に指定する前に、スリーブが何に接触するか、その場所がどれほど高温になるか、そして配線にすでに独自の本質的な電気絶縁が備わっているかどうかを確立してください。 スリーブでの曝露を測定する 実際の経路から始めます。ホットゾーン内のセクション、ドアや点検口の近くのセクション、および温度の低いケーブル配線への移行部をマークします。スリーブが熱い表面との直接接触、放射熱、移動する空気、短時間の炉のドアの開き、あるいは繰り返される加熱と冷却にさらされるかどうかを特定します。プロセス温度だけでは、スリーブに沿ったすべてのポイントでの温度を説明することはできません。 各セクションについて、予想される連続温度、最高の一時的な曝露、およびその持続時間を提供してください。機器のサイクル頻度を述べてください。それらの値が測定値ではなく計算値から得られている場合は、使用された前提条件をサプライヤーに伝えてください。選択されたスリーブ構造の温度データと、定格が確立された条件を尋ねてください。繊維の種類単体では、完成したスリーブや保護されたケーブルの完全な温度定格にはなりません。 導体ではなく、取り付けられたケーブルからサイズを決定する スリーブが装着されるポイントでの、完全なケーブルまたはワイヤバンドルの外径を測定します。既存の絶縁、保護ジャケット、およびアルミナースリーブの下にあるその他の層を含めます。スリーブがコネクタ、クリンプ、または端部の上をスライドする必要がある場合は、その機能部の最大外形寸法と利用可能な取り付け長さを提供してください。 また、曲がり、分岐、およびケーブルがクランプで保持されている場所も記録します。管状の編組は装着時に直径が変化する可能性があり、それにより配線に沿った被覆範囲や肉厚が変化することがあります。最大の特徴部に短い長さを通してテストし、最小のセクションでのフィット感を検査します。編組が開いたり、引っかかったり、束ねられたり、金属のエッジにこすれたりするかどうかを確認します。スリーブが取り付けられ、端部が仕上げられた後に最終的な長さを確認します。 熱的保護を電気的仕様から分離する リード線の周囲のセラミックテキスタイルは、配線アセンブリの1つの層を形成する場合があります。それはそのアセンブリの電圧定格を確立するものではありません。スリーブがすでに絶縁されたケーブル、ヒーターリード線、熱電対リード線、またはその他のコンポーネントの上に配置されるかどうかをサプライヤーに伝えてください。デザインが電気絶縁をスリーブに依存している場合は、購入される正確な構造に対して、必要な試験方法、電圧、環境条件、およびドキュメントを指定してください。 ワイヤ自体の温度制限、終端材料、および炉を通る経路を確認してください。スリーブは、不適切な導体、ジャケット、またはコネクタの許容温度を上げることはできません。ケーブルが鋭利な板金、動くフィクスチャ、または溶融物に接触する可能性がある場合は、保護アセンブリ全体を評価できるように、その曝露状況を個別に記述してください。コーティングされていないテキスタイルが、液体や重度の摩耗に対する密閉されたバリアを提供すると仮定しないでください。 テキスタイル構造を確認する 供給される繊維グレードと糸の構造について尋ねてください。 製品ページ には、アルミナベースの管状スリーブが記載されており、編組または織り形態について言及されています。本生産注文については、どの形態がお客様のサイズに適用されるか、宣言された組成、仕上げ処理、内径の公差、および供給長さを確認してください。アセンブリに低発塵性または特定の切断端処理が必要な場合は、それをサンプル承認の一部にしてください。 完全なロールが注文される前に、短い取り付けの試行が役立ちます。候補のスリーブを代表的なケーブルに装着し、意図されたクランプや開口部を通して実行します。曲げ半径、端部の保持、メンテナンスへのアクセス、および周囲の部品からのクリアランスを確認してください。アセンブリが管理された熱テストにさらされる場合は、実際のワイヤと終端材料を使用し、規定のサイクルの後にそれらを検査してください。 問い合わせに含めるべき内容 炉の経路、ホットゾーン、開口部、クランプ、および保護された長さを示すスケッチまたは写真。 ケーブルまたはバンドルの外径、最大フィッティング直径、および利用可能な取り付けクリアランス。 スリーブでの連続および短時間の曝露、さらに加熱サイクルと接触熱または放射熱。 ワイヤの既存の絶縁、および完成したアセンブリに必要な電気テストまたはドキュメント。 摩耗、飛散、化学物質、または繰り返されるメンテナンスの取り扱いへの曝露。 必要なサンプル数量、ロールまたはカットの長さ、推定される年間使用量、および受け入れ検査。 図面とともにこれらの詳細を BSTFLEX に送信してください。要求されたスリーブ構造を確認し、フィットおよびアプリケーションテスト用のサンプルを準備することができます。生産注文をリリースする前に、グレード固有の技術データと完成したアセンブリの受け入れ基準を確認してください。その他のスリーブ材料と構造については、 高温スリーブ カテゴリをご覧ください。...

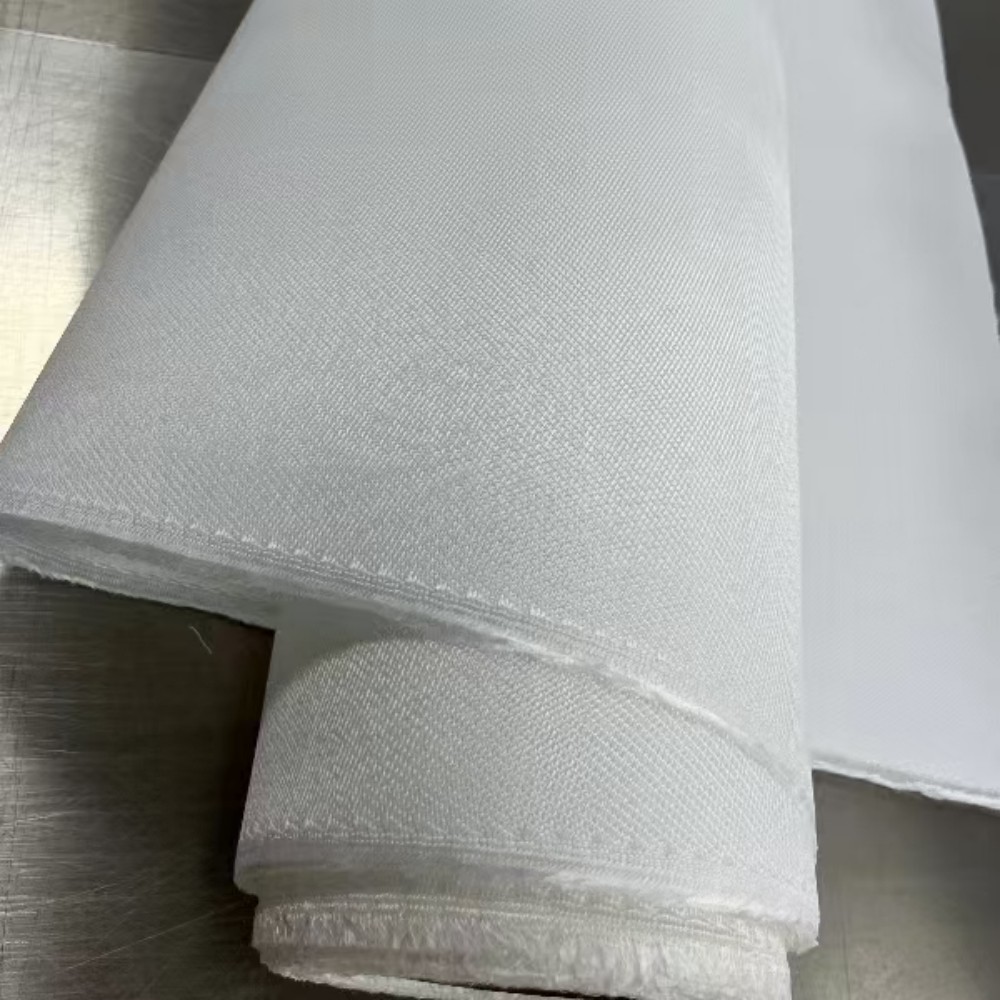

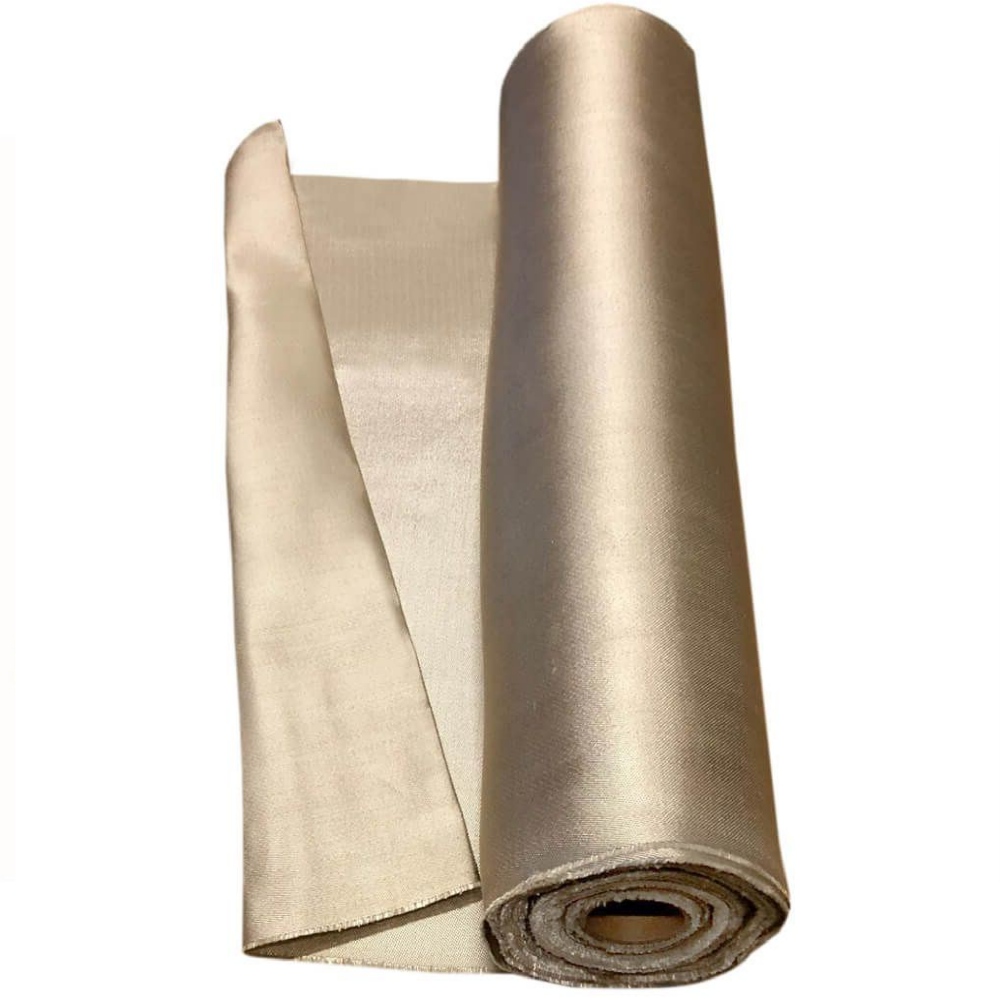

バーミキュライトコーティングシリカクロスは、耐摩耗性を向上させるために鉱物系表面処理と織物状の高シリカテキスタイルを組み合わせたものです。シリカファブリックが下地のテキスタイル構造を提供し、コーティング処理によって取り扱いや切断、縫製、使用中の曝露を受ける表面の特性が変化します。 BSTFLEX バーミキュライトコーティングシリカクロスは、96%シリカのファブリックベースを使用しています。シリカ繊維の耐熱性にすでに満足しているバイヤーにとって、この仕上げを評価する理由は、多くの場合機械的なものです。つまり、クロスは熱への露出だけでなく、製造、据え付け、メンテナンスにも耐える必要があるということです。 そのため、既存のパーツの状態を確認することが有益な出発点となります。表面が薄くなって磨耗していませんか？裁断した端が縫製前にほつれてきていませんか？ファスナーの横に損傷が見られますか？これらの観察結果は、コーティングの試作を行う価値があるか、それとも部品の構造自体を変更する必要があるかを判断するのに役立ちます。 布の表面では何が変化しますか？ バーミキュライト処理により、織物には鉱物成分を含む保護用の仕上げが施されます。これによりシリカ糸が置き換わるわけでも、そのシリカ含有量が変化するわけでも、布が硬質断熱ボードに変わるわけでもありません。 適切に配合されたバーミキュライト処理の利点として、ほつれの軽減が挙げられます。しかし、製造業者にとって重要な疑問は、その特定のクロスがより安定して裁断でき、製造工程にスムーズに送り込めるかどうかです。すべての仕上げ加工が同じ結果をもたらすとは限らないことや、裁断が容易であることが必ずしも高い引き裂き強度を証明するわけではないことに注意してください。 サンプルについて、コーティングの被覆率、取り扱い特性、および曲げた後の状態を検査します。布地の表面と裁断面を比較します。平らに置いたときに均一に見える表面であっても、完成品で使用される折り目や縫い目の部分で評価する必要があります。 素材を変更する前に摩耗パターンを読み解く 擦り切れた表面、または毛羽立った表面。 これは摩耗比較を行うのに便利な箇所です。生地に触れるもの、接触の頻度、および摩擦が熱い状態で発生するかどうかを記録してください。処理済みサンプルと未処理サンプルを同じ条件で比較します。また、接触している部品も点検してください。剥き出しの鋭利なエッジに対する唯一の解決策としてコーティングを使用するべきではありません。 ほつれた裁断面。 裁断方法と、エッジが包み込まれるまでのハンドリングの量を確認してください。処理された生地が実際の製造工程を通して加工しやすいエッジを維持しているかどうかを評価します。試作には意図したヘムやエッジバインディングを含めてください。小さな平らなスウォッチでの良好な結果は、エッジ仕上げを省略できることを証明するものではありません。 ハトメ、縫い目、または固定箇所の横の裂け目。 まず、荷重が生地にどのようにかかるかを見直すことから始めます。コーティングを変更する前に、補強、取り付け間隔、および局所的な動きを考慮してください。表面耐摩耗性の向上それ自体では、その取り付け部が必要な荷重に耐えられることを示すことにはなりません。 これらの観察結果は、完全な故障診断ではなく、スクリーニングの手がかりです。その価値は、「より耐久性のあるシリカクロス」という一般的な要求を、比較可能な特定の特性に変える点にあります。 コーティングを比較する前に、同じベースクロスを比較する 有用な試験では、評価対象の変更箇所を切り分けます。軽量の未処理クロスと、はるかに重量のあるコーティング済みクロスを比較しても、違いのうちどれだけがコーティングに由来するものかを示すことはできません。 可能であれば、シリカ含有量、織り組織、基布の重量が一致するサンプルを依頼してください。サプライヤーに対し、基布の重量とコーティング後の最終重量を区別するよう求めてください。すべての改善点を表面処理によるものとみなすのではなく、一致させることができない差異については記録を残してください。 仕様書には、どの面が処理されているかも明記する必要があります。写真から片面構造か両面構造かを推測しないでください。製造承認には、実際に供給されるコーティング配置を使用してください。 耐摩耗性、引裂強度、シーム性能は、それぞれ別の合格基準項目として管理してください。1つの比較で優れた結果を示したサンプルであっても、他の項目への適合性が立証されたわけではありません。 サンプルを実際の製造工程に通します 外観だけで仕上げを承認するのではなく、裁断から代表的な組み立てセクションに至るまで、生地の1工程ずつを追跡してください。 裁断台にて 予定されている裁断工具と代表的な型紙を使用してください。普段問題が生じやすいエッジ、ノッチ、または小さな開口部を含めてください。裁断したピースを次の工程へ移動させた後、糸の動きやエッジの状態を観察してください。材料の損失や手直しについては、実際に計測された場合にのみ記録してください。 ミシンにて 提案された縫い糸、ステッチ配置、補強材を使用して、予定通りの縫い目を作成してください。送り、パッカリング、折り目に沿ったコーティング状態、およびステッチ付近の生地を確認してください。部品に重なり合う層がある場合は、単一のシートではなく積層全体を評価してください。 代表的なアセンブリにて 最もきつい折り目や取り付け部分の詳細を含め、該当する形状の周囲にサンプルを取り付けてください。着脱可能な部品の場合は、計画されている取り外しおよび再取り外しの手順を繰り返してください。高温環境での評価を行う場合は、用途に応じた管理された条件で実施し、冷却後に点検を行ってください。 試作前に合格基準に合意してください。写真、記録された寸法、統一された点検箇所は、あるサンプルが「より頑丈に感じる」といった記録のない判断よりも有用です。これらは提案されている評価手順であり、完了した試験の主張ではありません。 溶接カーテンと保温ジャケットでは異なる根拠が必要です BSTFLEXは、バーミキュライト処理を施したシリカクロス（vermiculite-treated silica cloth）の用途として、溶接保護や着脱式ジャケットを挙げています。どのような根拠が必要かは、部品の設計によって決定されるべきです。 溶接カーテンまたはブランケットの場合、その設置方向、作業位置からの距離、および熱作業の暴露タイプを指定してください。評価には、仕上げられたエッジや吊り下げ・固定の仕様を含めてください。生地の耐熱温度の評価だけで、特定の火花、スラグ、または溶融金属の暴露に対して製品全体を承認できるわけではありません。認証が必要な場合は、正確な構造と意図された用途を網羅したドキュメントを請求してください。 着脱式保温ジャケットの場合、アセンブリ内で生地がどこに配置され、メンテナンス時にどの領域が取り扱われるかを特定してください。該当する使用暴露の後に、縫い目、ファスナーの位...
