エンドレスピクチャーフレーム・オタマジャクシ型ガスケット：寸法、コーナー、およびカスタム製造

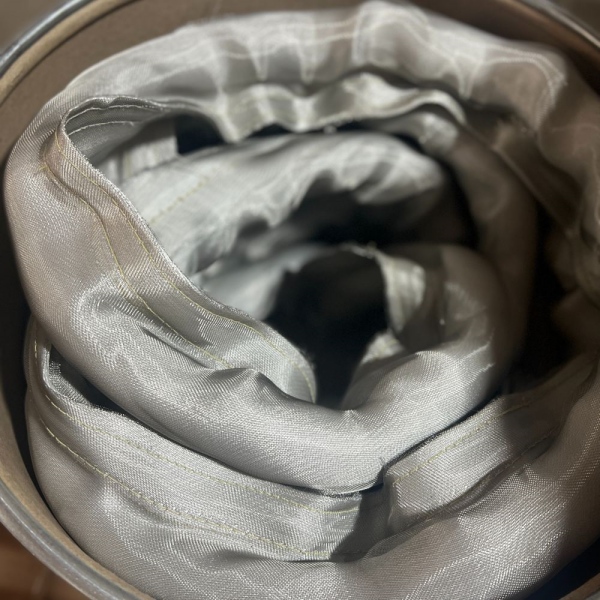

「エンドレスピクチャーフレームタドポールパッキン」は、長方形、正方形、円形、または用途固有の設備周長に合わせて製造された、完成品の状態の閉ループシールアセンブリです。現場での切断や接合用にストレートなタドポールパッキンの長尺品を供給する代わりに、お客様の寸法および取り付け方向に従って断面構造を完全なフレーム形状に加工します。

この閉じたフレームにより、OEMやメンテナンスチームは設置前にバルブ位置、コーナーの形状、全体的なフィット感をコントロールできます。ただし、「エンドレスフレーム」という言葉自体は、寸法、材質、芯材、コーナーの構造、接合箇所の位置までを決定するものではありません。

完全な仕様を定義するには、フレーム基準、バルブ断面、取り付けテール、カバー材質、芯材構造、コーナー形状、圧縮スペース、および動作条件を明記する必要があります。

BSTFLEXは、工業用オーブン、加熱炉、窯、熱エンクロージャー、およびOEM設備向けにカスタムタドポールパッキンおよび耐熱タドポールシールを製造しています。閉フレーム形状は、お客様を図面、設備測定値、または承認済みサンプルから開発できます。

エンドレスピクチャーフレームタドポールパッキンとは？

標準的な直線状のタドポールパッキンは、通常、一定の長さのストレート品または連続ロールとして供給されます。施工者が材料を切断し、コーナーや端部をどのように突き合わせるかを決定します。

エンドレスピクチャーフレームパッキンは、完成された閉じた断面構造として供給されます。長方形のアセンブリの場合、通常、設備の開口部に合わせて配置された4つの直線セクションと4つのコーナーが含まれます。

完成したフレームは、以下の用途向けに作成できます：

• 長方形のオーブンドア
• 正方形の加熱炉アクセスパネル
• 恒温恒湿槽/熱試験槽のドア
• 窯の点検口
• ボイラーのアクセスホールカバー
• ダクトアクセスパネル
• カスタムOEMエンクロージャー
• 丸型、楕円型、または不規則な形状の設備開口部

「エンドレス」は必ずしも「シームレス（継ぎ目なし）」を意味するものではありません

この製品カテゴリーにおいて、「エンドレス」という言葉は一般に、パッキンの完成した閉形状を表します。必ずしも継ぎ目がまったくない繊維構造であると自動的に解釈すべきではありません。

断面形状、材質、および製造方法に応じて、フレームには1つ以上の設計されたクロージングポイント（エンド接合部）、縫製継ぎ目、または加工されたコーナー遷移部が含まれる場合があります。

調達の目的で、以下を確認してください：

• フレームがどのように閉じられているか
• クロージング継ぎ目がどこに位置しているか
• バルブ部が継ぎ目を通って連続しているか
• 継ぎ目部分でカバーがどのように処理されているか
• 継ぎ目が直線部にあるか、コーナー付近にあるか
• 図面上で継ぎ目の位置を管理する必要があるか

実際に承認された製造構造で裏付けがない限り、製品をシームレスとして記載しないでください。

エンドレスフレーム、リング形状、および直線状タドポールパッキン

図面なしでこれらの用語を互換的に使用すべきではありません。長方形のピクチャーフレームと円形のリングフォームには、同じカバー材と芯材を使用できますが、異なる幾何学的仕様が必要です。

フレーム寸法基準を1つ選択する

測定基準が明確に特定されていない限り、フレームの幅と高さは不完全です。

たとえば、「800 × 600 mm フレーム」は次を指している可能性があります:

• クリアな内側開口部
• ガスケットの外側エッジ
• バルブの中心線
• バルブの内側のエッジ
• 取付テールの外側のエッジ
• ガスケットの寸法ではなく、機器の扉の寸法

これらの値は同等ではありません。

図面には、矢印と基準点を使用して選択した基準を示してください。機器の開口部のみから意図されたフレームサイズをメーカーに推測させないでください。

おたまじゃくし型プロファイルをフレームサイズとは別に指定する

フレーム寸法は全体的な形状を定義します。おたまじゃくし型の断面は、フレームのシール方法と取り付け方法を定義します。

断面図には以下を含める必要があります:

• 自由バルブ高さ
• バルブ幅
• 断面が円形の部分のバルブ直径
• テール幅
• テール厚さ
• 全体プロファイル幅
• ステッチ位置
• バルブの向き
• テールの向き
• 閉じ方向

交換作業には、 タドポールガスケット交換測定ガイド を使用して、バルブ、テール、全体幅、取り付けられた隙間、および周囲の寸法を記録してください。

バルブの向きは図面に示す必要があります

完成したフレームは、バルブの内側の開口部側、外側の周囲側、またはその他の用途特有の接触線に沿って配置して製造できます。

テールは次の方向にも伸びる場合があります：

• 開口部に向かって内側へ
• 開口部から離れて外側へ
• 高温側に向かって
• 低温側に向かって
• 保持ストリップの後ろに
• 成形された取り付けチャネルに

幅と高さが正しいフレームであっても、バルブやテイルの向きが間違っていると使用できない場合があります。

向きが重要な場合は常に、図面にホットサイド、コールドサイド、ドアサイド、フレームサイド、および閉じる方向を示してください。

コーナー構造には個別の検討が必要

コーナーは、直線状の長さのものだけを供給するのではなく、あらかじめ成形されたピクチャーフレームを指定する主な理由の1つです。

90度のコーナーでは、テキスタイルの内側と外側のパスの長さが異なります。バルブと取り付けテイルは、過度の束ね、引き伸ばし、ねじれ、または変位を起こさずにコーナーを曲がる必要があります。

適切なコーナー構造は以下に依存します：

• バルブ直径
• テイル幅
• カバー素材
• コア素材
• コア密度
• 内側コーナー半径
• 外側のクリアランス
• プロファイルの向き
• 必要なフレーム公差

直角コーナー

四角形の機器開口部であっても、自動的にシャープなゼロ半径のテキスタイルコーナーが必要になるわけではありません。歪みを防ぐために、ガスケットに小さな内部半径または加工されたトランジションが必要になる場合があります。

図面には、機器に以下が必要かどうかを明記する必要があります：

• 視覚的に正方形の外側フレーム
• 明確に定義された内側の角の半径
• 明確に定義されたバルブ中心線の半径
• マイター加工または溶接された移行部
• 既存のOEMサンプルに合わせた角

丸みを帯びた角

丸みを帯びた角は方向転換の急激さを軽減できますが、正しい半径は依然としてプロファイルのサイズと材料の構造によって異なります。

半径の基準を明確に提示してください。内側半径、外側半径、およびバルブ中心線半径は異なる寸法です。

角の許容性

サンプルの承認時に、以下を検査します。

• 角を通るバルブの連続性
• 嵌合面に対するバルブの位置
• 保持金具の下のテールの平坦性
• カバーのしわや過度の張力
• ステッチの状態
• ドア閉鎖後の角のフィット感

バルブが必要なシールトラックから外れてしまう場合、見た目がすっきりした角だけでは十分ではありません。

継ぎ目の位置は制御されるべきです

製造方法で閉鎖継ぎ目が必要な場合、顧客は許容される継ぎ目ゾーンを定義する必要がある場合があります。

継ぎ目は以下に関連して評価する必要があります。

• ヒンジの動き
• ラッチの圧力
• 最高温度の場所
• 直接的な高温ガスへの曝露
• 機械的な擦れ
• 保持ストリップの破損
• 検査へのアクセス

オーブンドアの上部にある継ぎ目は許容される場合もあれば、別の設計では低負荷の側面セクションに継ぎ目が必要になる場合もあります。

継ぎ目の位置が重要な場合は、生産バッチ間で変動させるのではなく、図面上で指定してください。

シングルバルブ、ダブルバルブ、およびダブルテールフレーム

エンドレスフレームは、完成した周囲の形状を表します。ガスケットを1つの断面プロファイルに限定するものではありません。

カスタムフレームは以下から開発できます。

• シングルバルブオタマジャクシガスケット

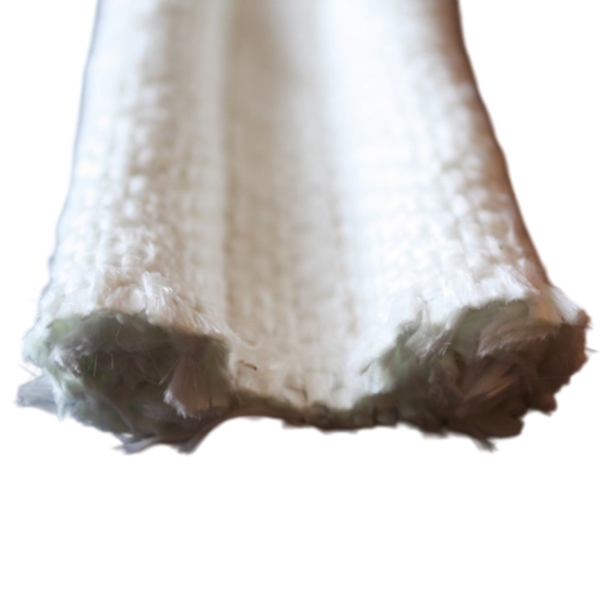

• ダブルバルブオタマジャクシガスケット
• ダブルテールオタマジャクシガスケット
• 中空バルブプロファイル
• 補強バルブプロファイル
• 用途固有のカスタムプロファイル

2バルブ設計の場合、各バルブの経路と取り付けられた隙間を定義する必要があります。以下を確認してください。 ダブルバルブオタマジャクシガスケット設計ガイド リニアなダブルバルブプロファイル Closed frame に変換する前に。

ダブルテールプロファイルは、ダブルバルブプロファイルとは異なります。断面図は、設計が2つのシーリングバルブを使用しているのか、2つの取付テールを持つ1つのバルブを使用しているのかを明確に示す必要があります。

エンドレスオタマジャクシ型フレームのカバーおよびコア材料

クローズドフレーム形状は、さまざまなカバーおよびコア構造と組み合わせることができます。材料の選択は、実際の温度、圧縮、摩耗、プロセス曝露、および機械的要件に基づいて行う必要があります。

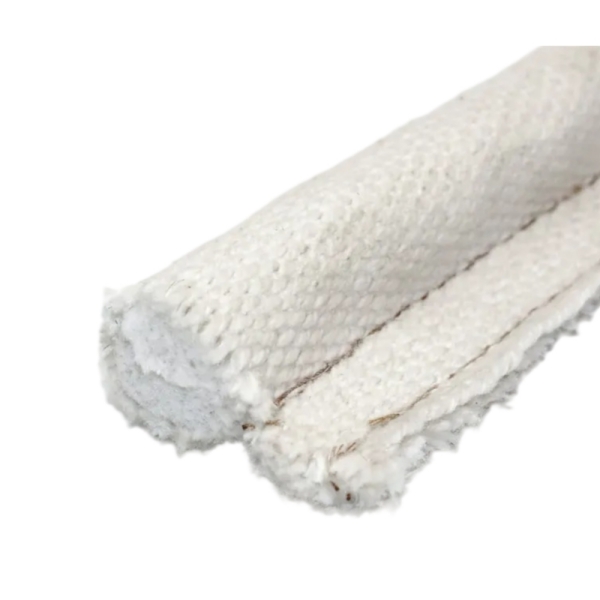

グラスファイバーコア付きグラスファイバーカバー

柔軟な非金属圧縮が必要であり、検証された使用条件が適している場合は、繊維ベースの構造を検討できます。

次を確認してください: グラスファイバーカバー グラスファイバーコア タトポールガスケット 材料とコアの参考として。

ステンレススチールコア付きグラスファイバーカバー

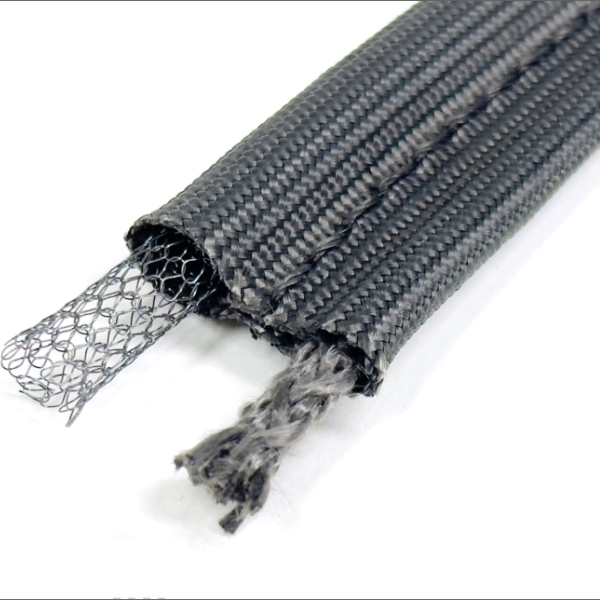

ステンレススチール製コアが内部の金属サポートを提供し、ファイバー製コアとは異なる圧縮特性をもたらします。

レビューする グラスファイバーカバー ステンレススチールコア オタマジャクシガスケット内部構造の補強が必要な場所。

中空ステンレススチール製コア付きファイバーグラス製カバー

中空の金属製コアにより、オープンセンターの内部構造が実現します。ガスケットが利用可能な締め付け力内で有用な変形を必要とする場所で評価できます。

次を確認してください: グラスファイバーカバー ステンレススチール 中空コア オタマジャクシ型ガスケット.

インコネル芯材入りシリカカバー

高温用テキスタイルと内部の金属製サポートを必要とする、より要求の厳しい熱用途向けには、シリカおよびInconel構造を使用してフレームを評価することができます。

次を参照してください: Silica Cloth Cover Inconel Core Tadpole Gasket .

セラミック芯材入りセラミックファブリック

非金属製の高温内部構造を必要とする要求の厳しい熱機器に対しては、セラミック製テキスタイルとセラミック製芯材の組み合わせを検討できます。

次を参照してください: Ceramic Fabric Cover Ceramic Core Tadpole Gasket .

これらの製品ページには材料の参考情報が記載されています。最終的なクローズドフレームの形状、コーナー、および継ぎ目の構造については、引き続き個別の図面と承認が必要です。

フレーム全体で圧縮を確認する必要があります

長方形のガスケットフレームでは、ヒンジ側、ラッチ側、上部、下部、およびコーナーで取り付け時の隙間が異なる場合があります。

外周全体の最小および最大の閉じた隙間を記録します。平均値のみからバルブを選択しないでください。

自由バルブ高さと取り付け高さが分かっている場合、公称寸法圧縮率は次のように計算できます:

圧縮率 (%) = (自由バルブ高さ - 取り付けバルブ高さ) / 自由バルブ高さ × 100

この計算は幾何学的減少のみを表すものです。必要な閉め付け力を確立するものではなく、選択された圧縮がカバーと芯材に対して許容可能であることを証明するものでもありません。

サンプル承認時に以下を評価してください:

• ドアを閉める力
• 4辺すべてにおけるバルブの接触
• 各コーナーでの圧縮
• 開放後のバルブの復元性
• テール保持性
• 動作中のフレームの動き

ドアの歪みを補正するためにオーバーサイズのフレームを使用しないこと

成形済みガスケットフレームであっても、あらゆる機器の問題を修正できるわけではありません。

バルブサイズを大きくしたりフレーム寸法を変更したりする前に、以下を点検してください：

• ドアのアライメント
• ヒンジの状態
• ラッチの調整
• フレームの平坦度
• リテーニングストリップ（固定用条材）の状態
• 鋭利なエッジ（角）
• 熱ひずみ（熱歪み）
• 局所的な高温ガス漏れ

バルブを大きくすると、閉じ力が増加し、フレームの最も狭い部分で過度な圧縮が生じる可能性があります。

エンドレス額縁状（一体成形）フレーム vs 現場接合型リニアガスケット

適切な選択は、機器の設計、設置能力、数量、および必要な寸法管理レベルによって異なります。

交換用エンドレスタドポールガスケットフレーム

既存のフレームの場合、取り外したガスケットの寸法だけに頼らないでください。古いフレームは伸びていたり、永久圧縮歪みが発生していたり、変形している場合があります。

ご準備いただくもの:

• 既存のフレームサンプル
• 断面形状サンプル
• 装置開口寸法
• バルブ接触線寸法
• リテーニングストリップ寸法
• コーナーR寸法
• ジョイント位置
• 常温時の隙間測定値
• 使用温度
• 取り付け方向がわかる写真

各寸法にその情報源を記載してください:

• OEMの元図面
• 未使用の予備ガスケット
• 摩耗したガスケットサンプル
• 装置の実測値
• 推定値または未確定値

OEM開発プロセス

BSTFLEXでは、 カスタムタドポールガスケット製造 サービスを通じて、図面に基づく開発をサポートしています。

一般的な開発手順は以下の通りです:

1. 用途および温度の検討
2. 断面形状の確認
3. フレーム基準および全体形状の確認
4. バルブおよびテール方向の検討
5. カバー材および芯材の選定
6. コーナー部およびジョイント構造の検討
7. 試作フレームの製造
8. お客様によるフィット感および圧縮率の評価
9. 図面またはサンプルの承認
10. バッチ生産

量産は、非公式なフレームサイズの説明ではなく、承認された図面、承認されたサンプル、または合意されたマスターリファレンスに基づいて行う必要があります。

試作品の検査および受入

フレームを生産用に承認する前に、図面および実際の装置と照らし合わせて試作品を検査してください。

機器に定められたリーク、熱効率、またはプロセス封じ込めの要件がある場合は、該当するシステムテストを実施してください。視覚的な接触だけでは、気密性や耐圧性能は証明されません。

エンドレスピクチャーフレームタドポールガスケットの用途

カスタムクローズドフレームおたまじゃくし型ガスケットは、以下のような用途にご検討いただけます。

• 工業用バッチ式オーブンの扉
• 粉体塗装オーブンの扉
• 大型（ウォークイン）オーブンの点検扉
• 熱処理炉の扉
• キルン用アクセスパネル
• ボイラー時点検ドア
• 熱室ドア
• ダクト用アクセスカバー
• 公害防止設備パネル
• 高温エンクロージャー
• OEM加熱設備

工業用炉の材質およびコアの選定については、 工業用炉ドアタッドポールパッキンガイド をご確認ください。

エンドレス・タッドポールパッキンフレームの見積依頼（RFQ）チェックリスト

よくある質問

エンドレスおたまじゃくし型ガスケットは完全にシームレスですか？

必ずしもそうとは限りません。「エンドレス」は通常、完成した閉ループ形状を表します。製造構造には、設計された閉じ目の継ぎ目やジョイントが含まれる場合があります。フレームをシームレスと表現する前に、実際のデザインを確認してください。

フレームの内寸と外寸のどちらを指定すべきですか？

基準が明確に識別されていれば、どちらでも使用できます。バルブの中心線寸法も有用です。図面には、ラベルのない幅と高さを提示するのではなく、測定基準を示してください。

エンドレスフレームにダブルバルブプロファイルを使用できますか？

はい、機器に2つの支持された接触トラックがある場合、ダブルバルブプロファイルからカスタムの閉じたフレームを開発できます。両方のバルブの経路、間隔、コーナー、および設置時の隙間を定義する必要があります。

BSTFLEXは既存のピクチャーフレームガスケットを再現できますか？

はい。交換用の開発には、既存のフレーム、プロファイルサンプル、機器の図面、および設置寸法を使用できます。摩耗したフレームは、実際の機器の測定値で補う必要があります。

フレームを丸型や楕円型にできますか？

はい。閉ループのおたまじゃくし型ガスケットは、プロファイル、材料、曲げのジオメトリ、および製造上のレビューを条件として、長方形、丸型、楕円型、またはカスタムの輪郭で開発できます。

どのような材料が利用可能ですか？

利用可能な構造には、ファイバー、ロープ、ステンレス鋼、ホローメッシュ、セラミック、またはInconelの芯材オプションを備えた、ファイバーグラス、シリカ、セラミック、およびコーティング済みテキスタイルのカバーを含めることができます。最終的な選択は、完全な動作環境によって異なります。

OEM生産用にフレームを供給できますか？

はい。サンプルおよび図面の承認後、バッチおよびリピートのOEM供給用にカスタムフレームプロファイルを製造できます。

カスタムエンドレスピクチャーフレームおたまじゃくし型ガスケットのリクエスト

BSTFLEXは、OEM機器および産業用交換プロジェクト向けに、エンドレスピクチャーフレームおたまじゃくし型ガスケット、閉ループおたまじゃくし型シール、およびカスタム成形ガスケットプロファイルを製造しています。

完全なフレーム図面を、断面プロファイル、バルブの向き、コーナーのジオメトリ、材料要件、設置時の隙間、動作温度、および必要な数量とともに送信してください。

交換プロジェクトの場合は、可能であれば写真と既存のガスケットのサンプルを含めてください。ただし、使用済みのフレームはすでに引き伸ばされているか永久的に圧縮されている可能性があるため、実際の機器の寸法も提供してください。

カスタムエンドレスピクチャーフレームオタマジャクシガスケットの見積もりについては、BSTFLEXまでお問い合わせください。
