炉およびオーブン扉用グラスファイバー・ラダーテープ：ボルト穴の間隔と取り付け

交換用の炉扉用ラダーテープは、古いテープの幅と合わせても、固定具の周囲でうまくフィットしないことがあります。不足している情報は、多くの場合、ボルトの配置、中央のラダー（はしご）部分の幅、または扉を閉じた後に確保できる厚みです。

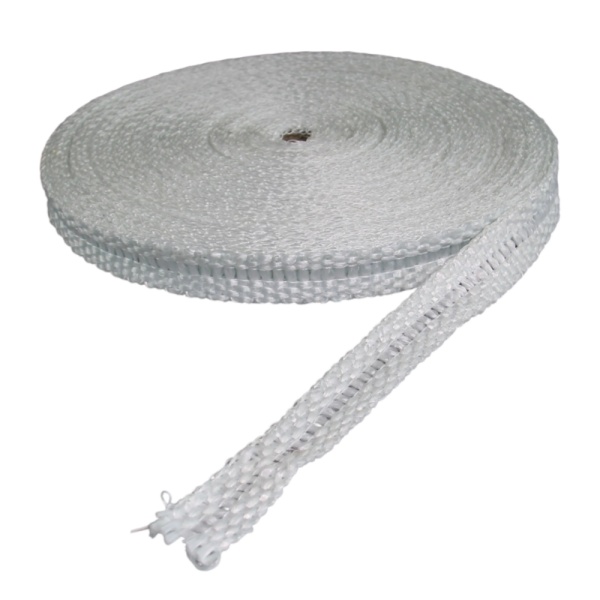

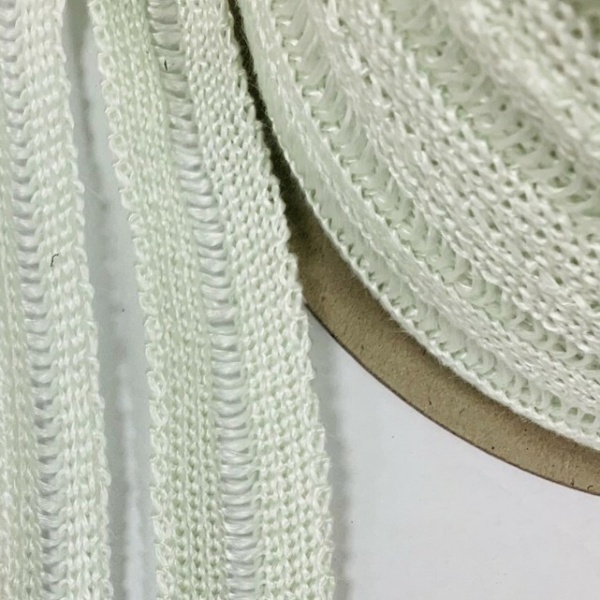

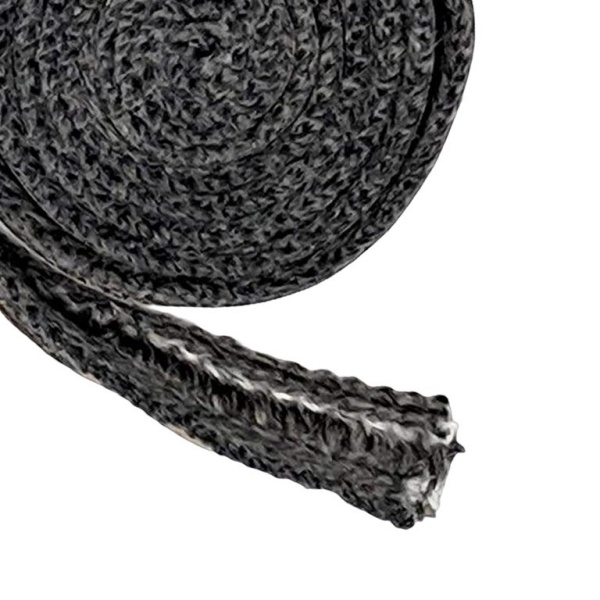

織物ガラス繊維ラダーテープは、固定用のボルトやネジを通すために、中央の縦糸を意図的に抜いた耐熱テキスタイルです。この構造は、ガラス繊維ドロップワープテープやボルト穴用テープとも呼ばれます。織り目が開いているため固定しやすくなっていますが、製品名が工場でパンチ加工された穴のパターンを規定しているわけではありません。

BSTFLEX ガラス繊維ラダーテープは、工業用炉やオーブンのシール詳細向けに供給されています。機器の図面と代表サンプルを使用して、テープがどのようにフィットし、保持され、接触面に接するかを確認してください。

ラダーテープには固定のボルト穴間隔がありますか？

ドロップワープ構造自体は、固定のボルトピッチを定義するものではありません。ボルトピッチとは、機器上の留め具間の中心間距離のことです。ラダー部分はテキスタイルの特徴であり、これらは別々の仕様です。

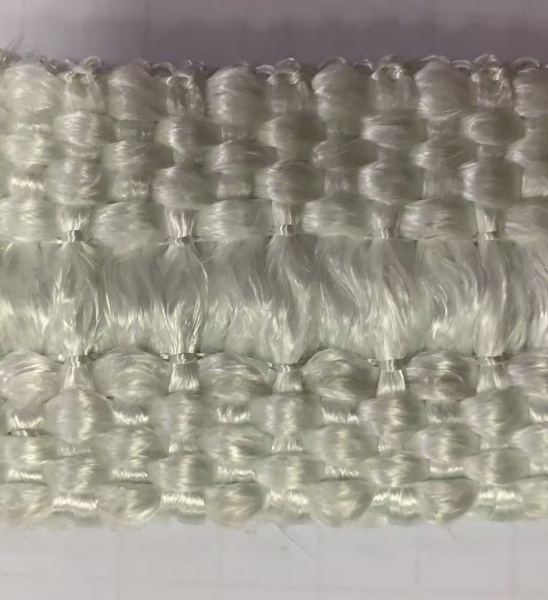

中央部は必ずしも障害物のないスロットではありません。縦糸がない領域でも、横糸が残っている場合があります。目に見える織り目の繰り返しを、ドリル穴の指定間隔と解釈しないでください。実際の中心部の構造とメーカーの取り付け方法を確認してください。

固定ゾーンは留め具に対応できますが、すべてのボルト径、間隔、またはオフセットにフィットするとは限りません。正確な位置に穴を開けたプレフォーム加工が必要な場合は、それを別途検討が必要な製造要件として特定してください。ラダーテープのロールがすでにその要件を満たしていると想定しないでください。

テープを選択する前に留め具の配置を測定する

承認された図面から、または測定のために安全な状態にした機器から寸法を記録してください。直線状の保持ストリップの端などを基準点（データム）として設定し、その基準から各ボルトの中心位置を特定します。中間のボルト間の繰り返し距離だけでなく、最初と最後の留め具も含めてください。

ボルト間隔の記録であり、標準的なテープ仕様ではない

例えば、450 mmの直線状取り付けストリップで、一方の端から25、125、225、325、425 mmの位置に5つのボルト中心がある場合を考えます。この配置には、100 mmの中心間隔が4つと、25 mmの端部オフセットがあります。これは機器の形状を記録したものであり、100 mmごとに穴が開けられたラダーテープを供給することを指定するものではありません。

間隔が不均一な場合は、すべての中心位置をリストアップしてください。長方形の扉の場合は、各辺とその角の移行部分の寸法を測定してください。角を横切る直線距離は、テープが通る予定の経路に沿った距離とは異なります。

中央の開口部を座面に合わせる

中央のラダーセクションと織物のサイドバンドを合わせて確認してください。固定ゾーンが広い方が常に良いとは限りません。ストリップには、意図した接触面で適切に支持された材料が必要です。織物部分が適切に座面に収まった状態で、留め具の列がラダーセクションと一致することを確認してください。

試用サンプルを次の固定位置に届かせるためだけに、テープを横に引っ張ったり、縦に伸ばしたりしないでください。不一致がテープの構造によるものか、ボルト列のオフセットによるものか、あるいは機器の寸法によるものかを確認してください。留め具をフィットさせるために織物のサイドバンドを切断することは、日常的な調整として扱うべきではありません。

保持金具がテキスタイルにどのように負荷をかけるかを確認してください。固定配置は、サポートされていない中央の開口部に負荷を集中させるのではなく、意図した材料を保持するものであるべきです。テープを承認する前に、その詳細を機器設計者と解決してください。

公称厚みと取り付け後の圧縮を区別する

柔らかい織物テープの公称厚みは、必ずしも閉じて負荷がかかった状態の接合部での厚みとは限りません。サンプルを比較する際は、厚みをどのように測定するかについて合意し、必要な条件（供給時の状態、規定の測定荷重下、または組み立て後の状態）を特定してください。

古いストリップは経路や構造を特定するのに役立ちますが、摩耗や圧縮された厚みは、それだけで信頼できる交換仕様にはなりません。元の図面を参照するか、元の要件が不明な場合は試用フィットを承認してください。

「ガラス繊維ラダーテープ」という言葉によって確立された普遍的な圧縮率や締め付けトルクはありません。また、テープを保持するボルトと、扉を閉じてシールを圧縮する金具を区別してください。組み立ての承認された負荷要件に従ってください。圧力フランジガスケットの表からトルク値を炉扉用ストリップに転用しないでください。

取り付け：最終固定の前に経路全体を確認する

機器を準備し、座面を点検してください

サイトで承認された隔離、冷却、および安全なアクセス手順を使用してください。可動式のドアやパネルの周囲で作業する前に、それらを固定してください。古いテキスタイルを取り除き、新しいストリップを準備する際は、関連する材料取り扱い説明書に従ってください。

座面、スタッド、およびリテーナーに損傷、バリ、または位置のずれがないか点検してください。一貫した接触を妨げる可能性のある欠陥は記録してください。歪んだフレームや損傷した閉鎖部に対する未承認の修正として、テープを余分に重ねて厚みを出さないでください。

複数の留め具の上にサンプルを仮合わせしてください

選択した基準点から開始し、生産バッチをカットする前に、いくつかの固定位置にわたって代表的な長さを確認してください。アクセスしやすい直線部分だけでなく、最も困難なセクションを含めてください。

サプライヤーが承認した方法を使用して、留め具の周囲に中央セクションを取り付けてください。取り付けの際に支持側の糸を切断する必要がある場合、鋭利なネジ山に対してテープを無理に押し付ける必要がある場合、または次の位置に届かせるためにテープを伸ばす必要がある場合は、作業を中止してください。意図したハードウェアを所定の位置に配置した状態で、位置合わせ、支持幅、およびクリアランスを確認してください。

図面上でコーナー、端部、および継ぎ目を定義してください

ラダーセクションは、テープがドアのコーナーをどのように曲がるべきかを決定するものではありません。実際の半径で試行し、束ね、端の浮き、または接触経路の中断がないか確認してください。

アセンブリが個別の長さを使用するのか、承認されたコーナー詳細を使用するのか、または別の加工配置を使用するのかを指定してください。突き合わせ継ぎ目、留め継ぎ、および重ね継ぎは互換性がありません。それぞれが局所的な形状を変化させます。余分な厚みがドアの適切な閉鎖を妨げる場合、単に隙間を隠すためだけに重ね合わせを追加しないでください。

承認された手順を使用して固定および閉鎖してください

全ルートが適合した後、指定されたハードウェアと組み立て順序を使用してテープを固定してください。テープがしっかりと座っており、リテーナーがテープを切断したり過度に歪ませたりしていないことを確認してください。承認された調整および負荷手順を使用してドアを閉じ、全周にわたる接触を確認してください。

接着剤による位置決めが提案されている場合は、そのオプションとその温度制限を個別に確認してください。接着剤の粘着力は、必要な設置時の圧縮を確立するものではなく、指定された機械的保持に代わるものでもありません。

温度耐性は気密シールを証明するものではありません

テープ位置における正確なガラス繊維構造のサービス定格（通常運転、ピーク時、および曝露時間を含む）を確認してください。炉の設定値だけでは、外部接触ストリップにおける条件を確立できません。材料レビューには、プロセス蒸気、洗浄剤、およびコーティングや接着剤を含めてください。

気密、制御雰囲気、または圧力保持ドアの場合は、機器の認定されたシール設計および漏れ基準を使用してください。織布のサーマルストリップは、単に温度に耐えられるという理由だけで、それらの機能を果たすと想定すべきではありません。

確認されたガラス繊維構造が必要な義務を満たさない場合は、サービス制限を引き上げるために余分な厚みに頼るのではなく、別の材料を検討してください。BSTFLEX セラミックファイバーラダーテープ は、独自の補強、温度、および取り扱い要件を持つ、評価対象の別の構造です。これは自動的に代用できるものではありません。

再供給の前にアセンブリを承認してください

最初の取り付けの前に、受け入れ検査について合意してください。これには、正しい留め具の位置合わせ、保持された位置、設置時の厚み、ドアの動きを妨げないこと、および指定された熱性能や漏れ性能が含まれます。きれいに取り付けられたストリップの写真は、それらの要件のすべてを検証するものではありません。

合意された運転サイクルの後、安全なメンテナンスの機会に、動き、損傷した端部、およびコーナーや継ぎ目の変化を点検してください。調整や増し締めは、機器の手順に従う必要があります。受け入れられたテープの仕様、図面の改訂、および取り付け方法を、その後の注文のために記録してください。

産業用ドアアセンブリ用のガラス繊維ラダーテープをリクエストしてください

現在のBSTFLEX製品ページには、幅25〜150mm、公称厚さ1.5〜6.0mmが記載されています。お問い合わせの際は、利用可能な組み合わせと中央セクションの形状を確認してください。これらの範囲は、標準的なボルトピッチを確立するものではなく、すべての幅と厚さの組み合わせを保証するものでもありません。

見積もりについては、テープの寸法、必要なロールまたはカットの長さ、数量、ボルトのレイアウト、接触面の図面、および運転条件を提供してください。必要な中央セクション、保持方法、設置時の厚み、およびサンプルの承認要件を含めてください。交換用の炉ドアシールテープまたはオーブンドアシールテープの場合は、写真と既存の部品参照を追加してください。

レビューしてください ボルト締め熱シール用BSTFLEXガラス繊維ラダーテープ, 比較してください 産業用高温テープシリーズ, または ドアの図面を送付し、ガラス繊維ラダーテープの見積もりを依頼してください。
