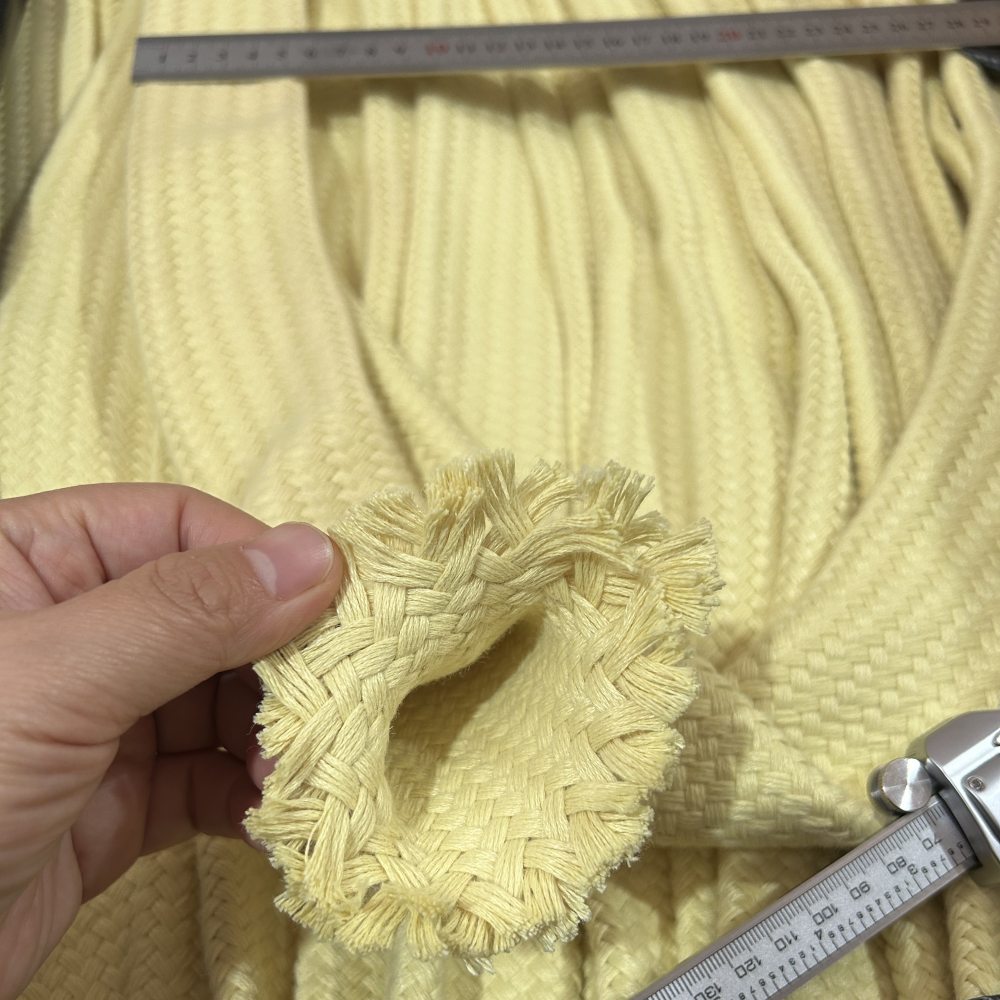

複合材補強用編組二軸アラミドスリーブ 複合材料メーカーは、チューブ、曲面、軽量構造物、不規則な形状に適合する補強材を必要とすることが多い。平らな布地はパネルには適しているが、円形や複雑な形状の部品には必ずしも効率的ではない。編組二軸アラミドスリーブ連続的な繊維被覆、耐衝撃性、軽量強度などが求められる複合材の強化において、実用的なソリューションを提供する。 パラアラミド繊維から作られたこのタイプのスリーブは、複合材製のチューブ、ロッド、フレーム、保護構造物、および特注成形部品の補強層として使用されます。この編組スリーブは、樹脂含浸前に伸縮して様々な形状にフィットするため、メーカーはより強度と耐久性に優れた複合材部品を製造することができます。 ホースやケーブルの被覆にのみ使用される保護スリーブとは異なり、アラミド複合スリーブは構造補強材として選定された。その目的は、樹脂塗布および硬化後、完成した複合材料の一部となることである。 編組二軸アラミドスリーブとは何ですか？ A編組二軸アラミドスリーブこれは、アラミド繊維を編み込み角度をつけて配置した管状の補強スリーブです。二軸構造により、繊維はスリーブの周囲で互いに反対方向に走っており、部品表面全体にバランスの取れた補強効果をもたらします。 この構造により、多くの平らな補強布よりも、丸型、テーパー型、または成形された部品に容易にフィットさせることができます。特に、継ぎ目や過剰な布の切断なしに部品を連続的に覆う必要がある複合材用途に適しています。 実際の使用においては、スリーブはマンドレル、チューブ、コア、または成形部品に被せられます。その後、ウェットレイアップ、インフュージョン、またはその他の複合材加工方法によって樹脂が塗布されます。硬化後、アラミドスリーブは強化複合材構造の一部となります。 複合材料の補強材としてアラミド繊維を使用する理由とは？ パラアラミド繊維は、靭性、軽量性、耐衝撃性を兼ね備えているため、要求の厳しい複合材料用途で広く使用されています。一般的な繊維と比較して、アラミド繊維はより高い機械的強度と優れた損傷耐性を備えています。 1複合材補強用アラミドスリーブ完成品が衝撃、振動、亀裂、機械的損傷に耐える必要があり、かつ軽量である必要がある場合によく選ばれます。 主な利点は以下のとおりです。 軽量複合構造における高い強度対重量比 優れた耐衝撃性と靭性 強化表面における優れた耐摩耗性と耐擦傷性 複雑な形状にも簡単にフィットする柔軟な管状構造 円形または不規則な形状の部分を連続的に繊維で覆う 樹脂含浸およびカスタム複合材製造に適しています 複合材部品における編組アラミドスリーブの仕組み A編み込みアラミドスリーブ平織りの布地とは仕組みが異なります。部品に手作業で裁断して巻き付けるのではなく、スリーブを広げて管状の補強層のように部品に被せることができます。 これにより、重なりの問題、繊維の配向の不均一性、および取り扱い時の無駄を軽減できます。チューブや円筒形部品の場合、編組スリーブを使用することで、より均一な繊維分布による、よりすっきりとした補強レイアウトを実現できます。 複合材の製造過程において、スリーブはいくつかの方法で使用できます。 軽量チューブの主要補強層として 炭素繊維またはグラスファイバー構造物の上に、耐衝撃性の外層として使用される。 高応力領域における局所的な補強層として 摩耗や衝撃にさらされる部品を保護するアラミド層として 成形複合材部品用のカスタムファイバースリーブとして 二軸編組スリーブとフラットアラミド繊維の比較 アラミド繊維と編組アラミドスリーブはどちらも複合構造に使用できますが、それぞれ異なる部品形状に適しています。 アイテム 編組二軸アラミドスリーブ 平織りアラミド繊維 ベストシェイプ チューブ、ロッド、フレーム、湾曲したプロファイル、不規則な部品 平面パネル、シート、カバー、積層ラミネート インストール チューブ状のスリーブとして部品に被せる 手作業でカット、重ね合わせ、包装 光ファイバーの普及率 周囲全体を連続的に覆う 丸い部品には重ね合わせや継ぎ目が必要です 廃棄物 管状部品の廃棄物を削減 複雑な形状の場合、切断時の廃棄物が増える可能性があります。 主な用途 複合チューブと成形部品による補強 複合パネルおよび平面構造積層板 ケブラー複合スリーブの代表的な用途 Aケブラー複合スリーブ軽量補強と耐衝撃性が重要な多くの用途に使用できます。特に、部品の形状が複雑で、平らな布地では効率的に補強するのが難しい場合に有効です。 複合材製のチューブとロッド アラミド繊維編組スリーブは、複合材製のチューブ、ロッド、円筒構造物の補強に適しています。スリーブはチューブの周囲にぴったりとフィットし、繊維が連続的に覆うため、軽量構造用途に有効です。 耐衝撃性外層 アラミド繊維は、高い靭性と耐損傷性が求められる用途でよく用いられます。編組アラミドスリーブは、衝撃や表面の損傷を受ける可能性のある複合材部品の外側補強層として使用できます。 スポーツ用品および産業用複合材部品 スポーツ用品、産業用工具、保護構造物、軽量組立品などに使用される特注複合材部品は、単純な剛性よりも靭性が重要な場合、アラミド繊維による補強の恩恵を受けることができる。 ロボット工学と軽量機械構造 ロボットアーム、軽量フレーム、およびモーションコンポーネントには、重量過多にならない強度のある素材が求められることがよくあります。アラミド複合材スリーブは、軽量性と機械的耐久性の両方が重要な補強設計を支えることができます。 カスタムOEM複合材補強材 OEM製造においては、編組アラミドスリーブは、特定の複合材製造要件に合わせて、さまざまな直径、繊維重量、構造で製造することができます。 アラミドスリーブ、ケブラースリーブ、パラアラミドスリーブ：用語解説 購入者は、同じ種類の補強材を探す際に、異なる検索語句を使用する場合があります。一般的な検索語句には以下のようなものがあります。アラミド複合スリーブ、ケブラー複合スリーブ、パラアラミド編組スリーブ、アラミド繊維スリーブそして編み込みアラミドスリーブ。 ケブラーはよく知られたパラアラミド繊維の名称であり、アラミドはより広範な材料カテゴリーを指します。複合材料の強化において、最も重要な選択要素は、繊維の種類、スリーブ径、編組角度、肉厚、重量、樹脂加工との適合性、および最終用途の要件です。 編組二軸アラミドスリーブの選定要因 適切なアラミド繊維編組スリーブを選ぶには、一般的な製品名を選ぶだけでは不十分です。複合材料エンジニアは、部品の形状と必要な補強性能を考慮する必要があります。 重要な要素は以下のとおりです。 部品直径：必要なスリーブサイズと拡張範囲を決定します。 部品形状：直線管、テーパー管、曲線形状、または不規則な構造。 繊維重量：補強材の厚さと樹脂の吸収量に影響を与える。 編み込み角度：柔軟性、拡張性、および強化方向に影響を与える。 樹脂システム：エポキシ樹脂、ビニルエステル樹脂、ポリエステル樹脂、またはその他の複合樹脂。 最終...

産業用ダクトシステム向けカスタムファブリック伸縮継手の製造メーカー 工業用ダクトシステムは、同一の条件下で稼働することはほとんどありません。ダクトの寸法、ガスの温度、圧力、動き、粒子負荷、化学物質への曝露、機器の配置は、設置ごとに大きく異なる可能性があります。このため、特注ファブリック伸縮継手ダクトの公称サイズだけで選択するのではなく、実際の運転データに基づいて設計されるべきである。 BSTFLEXは製造しています特注非金属ファブリック伸縮継手工業用温風、排気、排ガス、プロセスガスのダクト配管に使用できます。円形、長方形、正方形、および非標準形状は、お客様の図面、既存の接合部の寸法、およびプロジェクトの運転条件に応じて製造可能です。 当社の製造範囲には、フレキシブルベルト、多層構造のファブリック製品、絶縁継手、交換用伸縮継手、およびOEM機器、新規設置、保守プロジェクト、工場閉鎖に伴う交換用の完全な組立品が含まれます。 ダクトシステム周辺に構築されたファブリック製伸縮継手 布製伸縮継手は、単に2つのフランジの間に高温対応の布を取り付けるだけのものではありません。工業用ダクトシステムにおいては、柔軟な部分は周囲の機器と連携しながら、必要な動きに対応し、適切な密閉性と断熱性能を維持する必要があります。 設計においては、以下の点を考慮する必要があるかもしれません。 軸方向の圧縮と伸張 水平方向および垂直方向の横方向変位 角度運動 多方向への複合的な動き 熱サイクル 機器の振動 正圧または負圧のダクト圧力 高温ガスへの曝露 水分と化学物質の凝縮物 粉塵、飛灰、研磨粒子 取り付け位置のずれ BSTFLEXは、柔軟な材料システム、形状、絶縁配置、および取り付け構造を決定する前に、これらの条件を評価します。 カスタム製造能力 工業用伸縮継手は、標準カタログ製品とは異なる寸法や動作要件を持つことがよくあります。BSTFLEXは、新規設備および交換用途の両方において、プロジェクト固有の製造をサポートします。 製造要件 カスタマイズ可能 形 円形、長方形、正方形、および特殊な形状 寸法 ダクトサイズまたはお客様の図面に基づいて製造されます 対面での長さ 設置スペースと動きに合わせてカスタマイズ フレキシブルエレメント 単層構造または設計された多層構造 材料 グラスファイバー、コーティンググラスファイバー、PTFE系材料、シリコーンコーティング布、シリカ布、断熱材 動き 軸方向、横方向、角度方向、またはそれらの複合的な動き 添付ファイル ベルト式、フランジ式、またはプロジェクト固有の構成 内部保護 必要に応じて、ライナー、保護層、断熱構造を設ける。 生産タイプ 試作品、交換部品、OEM、量産品 円形布製伸縮継手 円形布製伸縮継手は、円筒形ダクト、ファン接続部、排気システム、プロセス空気配管などに一般的に設置されます。 特注の円形継手の場合、設計データには通常、ダクト径、面間寸法、動き、動作温度、圧力、およびプロセス媒体が含まれます。これにより、直径だけに頼るのではなく、実際の設置場所に合わせて柔軟な構造を開発することが可能になります。 円形デザインは、お客様の既存のダクト配置に応じて、フレキシブルベルトまたはアセンブリとして供給可能です。 長方形ファブリック伸縮継手の製造 大型ボイラー、炉、空調システム、発電設備、プロセスプラントなどでは、長方形のダクトがよく使用される。 A長方形の布製伸縮継手ダクトが動くと、4つの角と直線部分では反応が異なるため、角の形状に特に注意を払う必要がある。 長方形のアプリケーションの場合、BSTFLEXは以下を評価します。 ダクトの幅と高さ 対面距離 水平方向の横方向の動き 垂直方向の横方向の動き 軸方向の圧縮と伸張 コーナー構造 フランジ寸法 内部ライナー構成 ガスの流れ方向 作動圧力 詳細なエンジニアリングに関する議論については、当社のガイドを参照してください。工業用ダクト用長方形ファブリック伸縮継手。 特注ファブリック伸縮継手用材料システム あらゆる産業用伸縮継手に適した単一の布製構造は存在しません。材料の選択は、全体の構造内で各層が果たすべき役割によって決まります。 グラスファイバー生地 グラスファイバー繊維は、多くの産業用ダクト用途において、補強材および耐熱材として利用できます。接合部の機械的および熱的要件に応じて、さまざまな織り方、重量、表面処理を評価することができます。 シリコンコーティング生地 シリコーンコーティングされたグラスファイバーは、選択された構造物の適用温度範囲内で、柔軟性、耐環境性、および密閉性能が重要な場合に検討することができる。 PTFEベースの布地 PTFE系材料は、柔軟な部材が腐食性のプロセス媒体に対する耐性を必要とする場合、または適切なガスシール層を必要とする場合に組み込むことができる。 シリカ繊維 過酷な熱環境においては、シリカ繊維は、より高い温度にさらされる場合にさらなる熱保護が必要となる多層システムの一部として考慮することができる。 BSTFLEXは幅広い製品を製造・加工しています。高温対応生地これにより、ファブリックベルトを汎用部品として扱うのではなく、用途に応じて柔軟な材料パッケージを評価することが可能になります。 多層構造がしばしば必要とされる理由 要求の厳しい産業用ダクト用途では、単一の素材で全ての機能を果たすのではなく、複数の素材を組み合わせて使用​​する必要がある場合がある。 多層伸縮継手は、異なる構成要素が以下の機能を提供するように設計することができる。 ガスシール 機械的補強 断熱材 高温保護 耐薬品性 耐摩耗性 正確な層構成は、プロセス条件によって決定されるべきです。最大ガス温度だけでは、完全な伸縮継手の設計を決定するには不十分です。 高温用ファブリック伸縮継手 高温ダクトシステムには、公表されている耐熱温度を持つ生地を選ぶだけでは不十分です。 伸縮継手の製造業者は、通常の動作温度だけでなく、最大または異常な動作条件、暴露時間、ガス速度、断熱構造、およびフレキシブル部材の各層に実際に到達する温度を理解しておく必要がある。 用途によっては、断熱層や内部の高温面保護によって、外側のシーリング材や補強材に到達する熱負荷を低減できる場合があります。 BSTFLEXは、技術繊維、コーティングされた布地、96％高温シリカ繊維プロジェクトの要件に応じた断熱材および保護部品。 排気ダクト用ファブリック製伸縮継手 排ガスシステムは、伸縮継手を熱、湿気、化学物質、微粒子、および継続的な熱サイクルといった複合的な要因にさらす可能性がある。 一般的な設置箇所としては、以下のようなものが挙げられます。 ボイラーダクト 空気予熱器の接続 誘引ドラフトファン接続 静電集塵機ダクト バグハウスシステム 排煙脱硫システム スクラバー スタック接続 工業用排気ダクト これらの用途では、温度と同様にガスの化学組成や粒子状物質の状態も重要となる場合があります。また、高速ガス流や研磨粒子がフレキシブル部材に直接接触する可能性がある場合は、保護ライナーなどの内部...

タッドポールガスケットとは何ですか？また、どのように機能しますか？ Aオタマジャクシ型ガスケットこれは、圧縮可能な円形または楕円形のバルブと平らな取り付けテールという2つの特徴的な部分から構成される、柔軟なシーリングプロファイルです。この構造により、ガスケットは特徴的なオタマジャクシのような形状になり、従来の平型ガスケットテープやロープガスケットでは効果的に対処できないシーリングの問題を解決できます。 タッドポール型ガスケットは、炉の扉、工業用オーブン、ボイラー、窯、点検パネル、断熱筐体、その他、シール面が熱、繰り返しの開閉、寸法変化、または不均一な接合面に対応する必要がある機器の周囲で一般的に使用されています。 条件オタマジャクシ型ガスケット、オタマジャクシアザラシ、オタマジャクシテープそしてオタマジャクシ型ガスケットテープこれらは、同じ種類のシール製品によく使用されます。ただし、カバーの材質、コア、バルブのサイズ、テール形状、および使用環境によって、具体的な構造は大きく異なる場合があります。 BSTFLEXは幅広い製品を製造しています高温対応のタドポール型ガスケットとタドポール型シール工業用シーリング用途向け。運転条件、図面、サンプルに基づいて製作される特注品も含む。 なぜ「オタマジャクシ型ガスケット」と呼ばれるのか？ その名前は、印章の断面形状に由来する。 膨らんだ部分はオタマジャクシの体や頭に似ており、そこから伸びる細くて平らな部分は尾に似ている。 形状は単純に見えるが、この2つの部分は全く異なる機能を果たしている。 バルブ：圧縮可能なシール面を提供する。 しっぽ：取り付けおよび保持領域を提供する。 圧縮機能と取り付け機能を分離できることが、このガスケット設計が工業用ドアや取り外し可能なパネルに非常に役立つ主な理由の一つです。 オタマジャクシ型ガスケットはどのように機能するのですか？ 密閉作用は主にバルブ内で起こる。 オーブンの扉、炉の扉、または点検パネルが閉じると、接合面がバルブに押し付けられます。内部のコアが圧縮され、外側のカバーが接触面に沿って密着します。 この制御された圧縮により、表面の小さな凹凸やドアと枠の間の隙間が埋められます。 平らな尾部は機器に取り付けられたままになり、動作中にガスケットを正しい位置に保持します。 1. バルブが圧縮される 装置のドアが閉まると、バルブに圧力がかかります。圧縮量は、ガスケットの直径、コアの構造、取り付け時の隙間、および閉鎖力によって異なります。 適切に選択された電球は、意図された動作範囲を超えて潰れることなく、連続的な接触を確保できる程度に十分に圧縮される必要がある。 2. コアがシールを支える バルブ内部には、ガスケットの圧縮挙動の大部分を決定づけるコアが存在する。 要求される性能に応じて、コアはグラスファイバーロープ、シリカ繊維、セラミック繊維、ステンレス鋼線メッシュ、インコネル線メッシュ、またはその他のエンジニアリング材料から製造される場合がある。 柔軟性と適合性が重要な場合は、軟質繊維コアが選択されることがあります。より高い機械的強度、弾力性、または繰り返し圧縮に対する耐性が求められる用途では、金属メッシュコアが好ましい場合があります。 3. 外側のカバーがコアを保護します その覆いは、オタマジャクシ型アザラシの外面を形成する。 その材質は、温度、摩耗、化学物質への曝露、輻射熱、汚染、その他の運転条件に応じて選定されます。 一般的なカバー構造としては、グラスファイバー生地、シリカクロス、セラミック生地、アラミド生地、玄武岩生地、コーティングされた工業用生地などが挙げられる。 4. テールがガスケットを所定の位置に保持します テール部分は通常、一次圧縮シールを形成する役割は果たしません。その主な目的は取り付けです。 装置の設計によっては、尾部はプレート、ネジ、リベット、クリップ、ボルト、チャンネル、またはその他の固定システムを使用して機械的に固定することができる。 これにより、圧縮可能なバルブをシールエッジに沿って配置したまま、機器のメンテナンス中にガスケットの交換が可能になります。 基本的なオタマジャクシ型ガスケットの構造 成分 関数 一般的なオプション 外箱 シールを保護し、必要な熱的または環境的表面を提供する グラスファイバー、シリカ、セラミック、玄武岩、アラミド、コーティンググラスファイバー バルブコア 圧縮、弾力性、構造的支持を制御する グラスファイバーロープ、シリカ、セラミックファイバー、ステンレス鋼メッシュ、インコネルメッシュ バルブ 一次圧縮シールを形成する 丸型、楕円形、中空、単色d または強化構造 しっぽ 取り付け面を提供する カスタム幅、シングルテール、ダブルテール、または用途に応じたデザイン Tadpoleのガスケットはどのような素材でできていますか？ タッドポール型ガスケットを定義する単一の素材はありません。この用語は、特定の生地や芯材ではなく、その形状を表しています。 これは重要な点です。なぜなら、中温オーブンに最適なガスケットは、高温炉や窯に必要なガスケットとは全く異なる場合があるからです。 グラスファイバー製オタマジャクシ型ガスケット グラスファイバーは、柔軟性、安定した繊維構造、優れた断熱性能を兼ね備えているため、工業用断熱シール材として最も広く使用されている材料の一つです。 Aグラスファイバー製オタマジャクシ型ガスケットグラスファイバー製のカバーとファイバー製のコアで製造することも、さまざまな使用条件に合わせてワイヤーメッシュのコアと表面コーティングを組み合わせることも可能です。 シリカ製オタマジャクシ型ガスケット シリカ繊維は、従来のグラスファイバー構造よりも高い断熱性能が求められる場合に使用されます。 Aシリカ製オタマジャクシ型ガスケット必要な圧縮特性と機械的耐久性に応じて、繊維芯または金属メッシュ芯の上にシリカクロスを使用する場合があります。 セラミック製オタマジャクシ型ガスケット セラミック繊維構造は、炉、窯、熱処理装置などの過酷な高温環境向けに設計されています。 セラミックファブリックカバーは、セラミックファイバー、ステンレス鋼メッシュ、インコネルメッシュ、またはその他の適切なコア構造と組み合わせることができる。 バーミキュライトコーティングされたグラスファイバー製オタマジャクシ型ガスケット バーミキュライト処理は、高温用途におけるガラス繊維織物の表面性能を向上させるために一般的に用いられる。 BSTFLEXは、バーミキュライトコーティングされたグラスファイバー製オタマジャクシ型ガスケットテープステンレス鋼またはインコネル製のメッシュコアオプションを備え、要求の厳しい炉、ボイラー、オーブン、窯のシーリング用途に対応します。 シリコンコーティングされたグラスファイバー製オタマジャクシ型ガスケット シリコンコーティングされたグラスファイバーカバーは、未処理のグラスファイバー生地とは異なる表面特性を持つ。 この構造は、超高温耐性のある繊維を選択するよりも、柔軟性、表面の耐久性、そしてより...

発電所排ガスシステム用ファブリック製伸縮継手 発電所の排ガスダクトは、高温、熱膨張、振動、圧力変動、腐食、粒子負荷の組み合わせで動作します。大型ダクトセクションは、起動時、通常運転時、停止時に膨張、収縮、移動する可能性があります。適切に設計されたファブリック伸縮継手隣接するダクトセクション間の必要な間隔と密閉性を維持しながら、この動きを吸収する柔軟な接続部を提供する。 単純なフレキシブルコネクタとは異なり、発電所の伸縮継手は実際の排ガス条件に合わせて設計する必要があります。温度、圧力、ガス組成、飛灰、動き、ダクトの寸法、ライナーの構成など、すべてが継手の構造に影響を与えます。 BSTFLEXはカスタム製品を製造しています非金属製ファブリック伸縮継手ボイラー、排煙、大気汚染防止、排気用途など、大規模な産業用ダクトシステム向け。 発電所排ガス伸縮継手の設計に関する入力情報 パラメータ なぜそれが重要なのか 動作温度 熱保護と柔軟な材料システムを決定する 最高温度 起動時、異常時、および過渡状態を考慮します。 プレッシャー ベルトの負荷と動作挙動を決定します 排ガス組成 化学的適合性およびシーリング材の選択に影響を与える 水分 結露や酸性露点条件において重要 飛灰と粉塵 内部ライナーまたは耐摩耗保護が必要になる場合があります 軸方向の動き 圧縮および伸張能力を判定する 横方向の動き 必要な柔軟な形状を決定します ダクト寸法 フレーム、コーナー、ベルトの構造に影響を与える 発電所のダクトに伸縮継手が必要な理由 排気ダクトは、大きな温度変化にさらされる機器に接続されています。数メートルもの長さのダクトは、加熱されると目に見えるほどの寸法変化を起こす可能性があります。 問題はダクト自体に限ったことではありません。熱膨張は次のような箇所でも発生する可能性があります。 ボイラー出口 エアヒーター 静電集塵機 バッグフィルター 排煙脱硫装置 ファン スクラバー スタック これらの構成要素は、必ずしも全く同じ方向に、あるいは同じ速度で膨張するとは限らない。 フレキシブルジョイントは、ダクトシステム全体に変位を機械的ストレスとして吸収させることなく、相対的な動きを制御された場所で発生させることができる。 発電所では、ファブリック製伸縮継手はどこで使用されていますか？ A発電所ファブリック伸縮継手排ガス処理システム内の複数の場所に設置可能です。 典型的な設置場所としては、以下のようなものがあります。 ボイラー排気ダクト エコノマイザー出口ダクト 空気予熱器の接続 誘引送風機の吸気口および排気口ダクト 静電集塵機の接続 バグハウスダクト 排煙脱硫システム 湿式スクラバーダクト 煙突入口ダクト ガス再循環ダクト これらの場所によって運転条件は大きく異なる可能性があるため、工場全体に同一の材料構造を自動的に適用すべきではない。 ボイラーダクト伸縮継手 ボイラー関連のダクトは、著しい温度変化にさらされる可能性がある。 起動時には、ダクトの温度は周囲温度から運転温度まで上昇します。停止時には、このプロセスが逆転します。このような熱膨張と収縮の繰り返しは、機器の耐用期間中に数千回もの動作サイクルを生み出す可能性があります。 Aボイラーダクト伸縮継手したがって、一度の最大変位事象だけでなく、繰り返し発生する動きにも対応する必要がある。 重要な考慮事項は以下のとおりです。 連続動作温度 起動時の温度プロファイル シャットダウン条件 軸方向の動き 横方向の動き 振動 排ガス化学 内部粉塵負荷 空気予熱器周辺の伸縮継手 空気予熱器の接続部では、装置全体でガスの温度や流路が変化するため、厳しい条件が生じる可能性があります。 伸縮継手は、熱膨張、振動、圧力差にさらされる可能性があり、また、構造的に大きな質量を持つ機器の近くで稼働することもある。 したがって、フレキシブルジョイントは、接続されたダクトに過度の反力を発生させることなく、必要な動きを可能にするものでなければならない。 誘引通風ファン用伸縮継手 誘引通風ファンも、フレキシブル接続部がよく設置される場所の一つです。 ここでは、極端な温度だけでなく、振動や機械的な絶縁が主な懸念事項となる可能性がある。 IDファン接続部のファブリック製伸縮継手は、以下の点に対応できます。 ファンの振動 熱運動 設置許容誤差 小さな横方向の変位 機器の移動 適切な構造は、接合部が高温ガス側、清浄ガス側、またはシステムの他のセクションのいずれに位置するかによって異なります。 排煙脱硫システムにおけるファブリック伸縮継手 排煙脱硫システムは、また別の種類の課題をもたらす可能性がある。 湿った排ガスには化学的に腐食性の高い成分が含まれている可能性があり、ガスの温度が酸性露点を下回ると結露が発生することがある。 これらの場所では、柔軟性のある素材について以下の点を評価する必要があります。 耐酸性 湿気への曝露 結露 温度サイクル 気密性 耐薬品性が主要な設計要件となる場合は、PTFEをベースとした柔軟なバリア材を検討すると良いでしょう。 詳細な素材比較については、当社のガイドをご覧ください。ファブリック製伸縮継手材料：PTFE、シリコーン、グラスファイバー、シリカ。 排ガス化学が重要な理由 排気ガスは単なる熱い空気ではない。 燃料および汚染防止プロセスによっては、以下の成分の組み合わせが含まれる場合があります。 硫黄化合物 酸性ガス 水蒸気 二酸化炭素 窒素化合物 フライアッシュ 粒子状物質 ガス洗浄と冷却の後、結露が新たな問題となる可能性がある。 したがって、乾燥した温風ダクトで優れた性能を発揮する材料は、湿潤で腐食性の高い排ガス用途には適さない可能性がある。 酸性露点とファブリック伸縮継手の選定 排ガスシステムにおいては、酸性露点条件に特に注意を払う必要がある。 ガスが十分に冷却されると、特定の成分が凝縮し、内部表面に非常に腐食性の高い液体を生成する可能性がある。 これは、柔軟性のあるシール層の設計温度は、最大ガス温度のみに基づいて決定すべきではないことを意味する。 完全な運用範囲には以下が含まれるべきである。 通常のガス温度 最低ガス温度 起動条件 シャットダウン条件 潜在的な寒冷地帯 結露リスク 湿潤環境や酸性環境が想定される場合、耐薬品性は生地選定において重要な要素となる。 高温は設計の一部分にすぎません よくある間違いは、高温ファブリック伸縮継手単に、広告されている耐熱温度が最も高い生地を選ぶだけでよい。 その方法だと、不適切な接合部ができてしまう可能性がある。 高温耐性繊維は直射熱には非常に強いものの、耐薬品性やガスシール性能は限られている。逆に、耐薬品性に​​優れたPTFE層は、排ガスの最も高温な部分に直接さらされることを想定していない場合がある。 そのため、現代の布製伸縮継手は、複数の機能層を用いることが多い。 発電所用途向け多層構造 高温排気ガス接合部には、複数の材料を組み合わせて使用​​することがあり、各層がそれぞれ特定の機能を果たす。 典型的な機能配置 排ガス ↓ 内部流動／摩耗保護...

のパフォーマンスファブリック伸縮継手伸縮継手の性能は、その材質構成に大きく左右されます。PTFE、シリコーンコーティングされたグラスファイバー、織物グラスファイバー、シリカ繊維などはすべて非金属製伸縮継手システムに使用できますが、それぞれ同じ性能を発揮するわけではありません。 PTFEは、ガスシール性と耐薬品性が重要な用途で一般的に使用されます。シリコーンコーティングされたグラスファイバーは、柔軟性、耐候性、そして優れたシール性能を提供します。グラスファイバーは、補強材としての役割と熱安定性も果たします。シリカ繊維は、従来のグラスファイバーシステムの実用範囲を超える直接的な熱暴露に耐える必要がある、建物の最も高温になる箇所に一般的に使用されます。 多くの産業用途において、正しい解決策はPTFE、シリコーン、グラスファイバー、シリカこれは、複数の材料を綿密に組み合わせたものであり、各層はその特性が最も有効に活用できる場所に配置されている。 BSTFLEXはカスタム製品を製造しています非金属製ファブリック伸縮継手熱風、排気、排煙、および産業用ダクトシステム向けに、用途に応じた材料の組み合わせを使用する。 素材選びを1分で完了！ 材料 主な強み 伸縮継手における典型的な役割 PTFEコーティングされたグラスファイバー 耐薬品性とガスシール性 ガスバリアまたは外部フレキシブルベルト シリコンコーティングされたグラスファイバー 柔軟性、耐候性、耐熱性 外側カバーまたは柔軟なシーリング層 グラスファイバー生地 機械的補強と熱安定性 補強材または支持繊維層 シリカ繊維 高温耐熱性 熱から顔を守る保護具または断熱材 ファブリック製伸縮継手の材料選定が、見た目以上に複雑な理由 購入に関するよくある質問は次のとおりです。 「布製伸縮継手に最適な素材は何ですか？」 伸縮継手は複数の異なる機能を同時に果たす必要があるため、普遍的な答えはありません。 フレキシブル要素には、以下のことが必要となる場合があります。 プロセスガスを封じ込める 軸方向および横方向の動きを吸収する 繰り返しの熱サイクル後も柔軟性を維持する 化学攻撃に耐える 高温に耐える 雨や屋外への露出から保護する 振動に強い 機械的な補強を施す 微粒子摩耗に耐える これらの用途すべてにおいて理想的な単一の繊維素材は存在しない。 これが産業ファブリック伸縮継手材通常は、単に最高耐熱温度ではなく、機能に基づいて選定される。 材料名だけでなく、機能で考えよう 伸縮継手の構造を理解するための実際的な方法は、材料システムを機能的なゾーンに分割することです。 プロセス側から外側に向かって、多層接合部には以下が含まれる可能性がある。 プロセスガス → 流量保護 → 高温面層 → 断熱材 → 補強材 → ガスシール → 外部保護 実際の層の順序や数は用途によって異なりますが、このモデルは、なぜ1つの接合部に複数の異なる機能性繊維が使用されるのかを説明しています。 例えば、シリカは最も高温になる面を保護し、グラスファイバーは構造的な補強を提供し、断熱材は温度を下げ、PTFEは最終的な気密性と化学的バリアを提供する。 PTFEファブリック伸縮継手材料 PTFEファブリック伸縮継手これらの材料は、極端なプロセス温度への直接的な曝露よりも、耐薬品性やガスシール性がより重要な用途で広く使用されています。 伸縮継手では、PTFEは一般的に織り込まれたガラス繊維基材と組み合わせて使用​​されます。ガラス繊維は機械的強度を提供し、PTFEコーティングまたは積層膜は低多孔性で耐薬品性に​​優れた表面を作り出します。 PTFEが優れた性能を発揮する分野 PTFEベースの材料は、以下のような環境において特に魅力的です。 腐食性排気ガス 化学プロセスガス 湿性ガスサービス 酸性凝縮液 排ガス浄化装置 汚染防止システム PTFEの耐薬品性は、柔軟なガスバリアが腐食性の高いプロセス成分にさらされる可能性がある場合に有用である。 PTFEがジョイント内部で通常果たす役割 PTFE層は次のような機能を果たす可能性がある。 ガスシール膜 化学的障壁 柔軟な外側ベルト 保護ラミネート層 重要な温度制限 伸縮継手全体が「高温対応」と記載されているからといって、PTFEを極めて高温のガスに直接接触させるべきではない。 高温環境下では、PTFE膜がプロセスガスよりも大幅に低い温度で動作するように、接合部に断熱材と高温面保護が必要となる場合がある。 この区別は、優れた伸縮継手設計の基本となる。 PTFEはどのような場合に検討すべきか？ PTFEが有力な候補となるのは、次のような場合です。 そのガスには腐食性の化学物質が含まれています。 結露によって酸性の液体が生成される可能性がある。 低多孔性のガスシール材が必要です。 サービスは完全に乾燥しているというよりは、湿っている状態です。 PTFE層は適切な温度範囲内に維持することができる。 最終的なグレード、厚さ、補強材、断熱材の配置は、実際のプロセス条件に基づいて決定する必要がある。 シリコーン繊維製伸縮継手材 Aシリコーンファブリック伸縮継手通常は、織り込まれたグラスファイバー基材にシリコーンゴムをコーティングしたものを使用する。 この構造は、グラスファイバーの寸法強度とシリコーンゴムの柔軟性および耐環境性を兼ね備えている。 シリコンコーティングされたグラスファイバーが人気な理由 シリコンコーティングされたグラスファイバーは、以下の点で優れたバランスを提供します。 柔軟性 耐候性 オゾン耐性 耐湿性 中程度の高温耐性 優れたハンドリング特性 このため、清浄な空気や中温の産業用ダクトシステムに特に適しています。 典型的な役割 シリコンコーティングされた布地は、以下のような用途に使用できます。 外側の柔軟なカバー 柔軟なシーリング層 耐候性のある外層 強化単層ベルトの一部 シリコーンの使用を検討すべきタイミングは？ シリコンコーティングされたグラスファイバーは、以下のような用途に適していることが多い。 熱風 排気ガスを浄化する 適度な気温 屋外に露出 頻繁な動き ファンまたは送風機の振動 柔軟性と環境耐久性が重要だが、極めて強力な耐薬品性が主要な要件ではない場合に特に有用である。 シリコンが最適な選択肢ではない場合 シリコンコーティングされた布地は、すべての温風ダクトに自動的に選択されるべきではない。 以下のような場合に潜在的な制限が生じる可能性があります。 処理温度がコーティングの適切な範囲を超えている 強力な化学物質が存在する 炎が直接衝突する 激しい研磨粒子がベルトに衝突する ガス組成はシリコーンと相溶性がない このような条件下では、シリコーンは、高温面ではなく、多層接合部の低温な外側領域に現れる可能性がある。 グラスファイバー製伸縮継手材 グラスファイバー生地は、非金属製伸縮継手に使用される基本的な補強材の1つです。 その価値は、以下の要素の組み合わせから生まれます。 高い引張強度 寸法安定性 ガラス繊維の不燃性 有効温度耐性 複数のコーティングシステムとの...
