パラアラミド織物スリーブとアラミド編み込みスリーブ：どちらの構造を選ぶべきか？

スリーブはロール状になっている状態では良さそうに見えても、組み立て時には不向きな場合があります。ホースにはフィットしても、カップリングを通過できないことがあります。コネクタにはかぶせても、実際の使用径部分に糸の隙間ができてしまうこともあります。また、平らに見えるサンプルが、実際には閉じたチューブであるにもかかわらず、ラップと間違われることもあります。

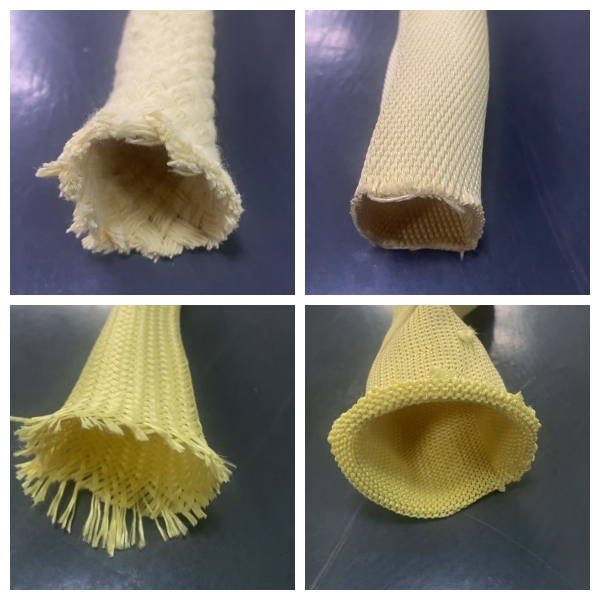

比較する場合パラアラミド織物スリーブと共に編み込みアラミドスリーブまず、取り付けた形状、スリーブが通過しなければならない最大の部品、および接触点で必要とされる被覆範囲から始めます。構造はフィット感に影響しますが、「織り」や「編み」といった表記だけでは、耐切創性や耐摩耗性の評価は決まりません。

平織りとは、側面が開いているという意味ではありません。

織物製のスリーブは、縦方向と横方向に糸を交差させて作られています。筒状の織物製品は、中身が空の状態では平らに広げることができ、まるで網のような形状をしています。しかし、内部は空洞になっているため、ホース、チューブ、ケーブルなどを通すことができます。

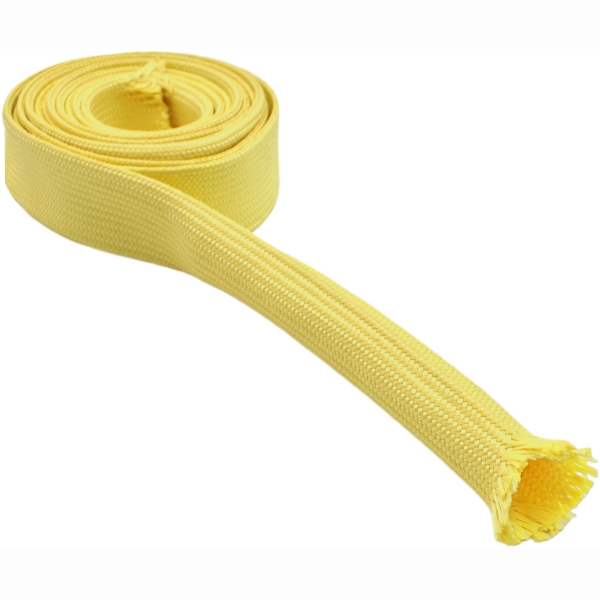

PKFiresleeveパラアラミド織物スリーブこの平らな中空構造を持ち、平らな幅で製造できます。10mm～500mmその寸法は、空のスリーブを平らに置いた状態での寸法です。スリーブの内径や、スリーブに収まる部品の幅を表すものではありません。

この違いは取り付け時に重要です。閉じた管状のスリーブは、アクセス可能な端にねじ込む必要があります。これは側面から挿入するタイプのものではなく、平らな形状をしているからといって、既に接続されているホースの周囲に沿って開くことができるわけではありません。

編み込みスリーブは糸の動きによって形状が変化します

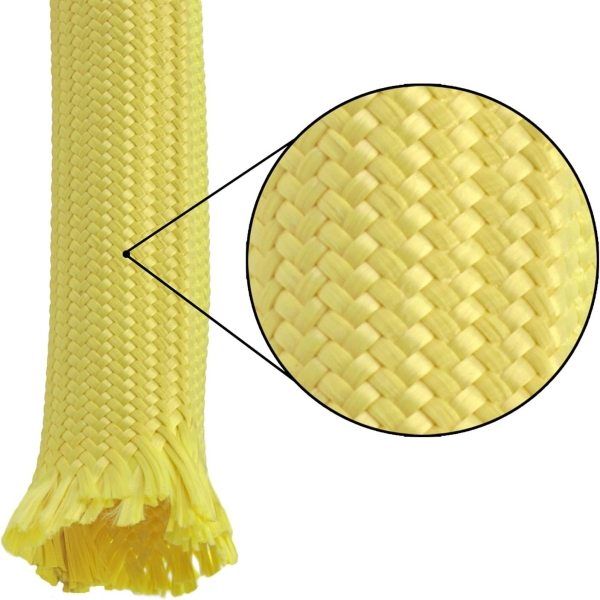

筒状の編み紐では、糸が袖の周囲で角度をつけて交差します。伸縮性のある編み紐は、これらの糸の角度の変化に応じて直径が変化します。直径を大きくすると、一般的に袖の長さは短くなります。一方、袖を縦方向に引っ張ると、一般的に直径は小さくなります。

これは繊維形状の変化であり、アラミド繊維が弾性糸のように伸びるという証拠ではありません。使用可能な伸縮範囲は、特定のスリーブ構造に固有のものです。他の編組素材や公称直径のみから推測すべきではありません。

編み込みオプションについては、以下を参照してください。ホースとケーブルを保護するためのアラミド編組スリーブスリーブが保護対象部品にしっかりと装着された後、最大の取り付け箇所へのフィット感と糸の被覆率の両方を確認してください。

スリーブを実際の使用状態と比較する

平置き幅はホースの直径ではありません

理想的な薄肉で伸びないチューブの場合、円周は平置き時の幅の約2倍になります。これは、有用な幾何学的出発点となります。

等価円形直径 ≈ (2 × 平置き幅) ÷ π

例えば、測定用のチューブ平置きで50mm理想的な等価円形直径は約31.8 mm50mmではありません。

これは幾何学的な図解であり、スリーブのサイズ推奨値ではありません。壁の厚さ、折り畳み形状、製造公差、および取り付け時のクリアランスは考慮されていません。実際の織布スリーブは、使用可能な内部開口部と実際の組み立て状態を照合して確認する必要があります。

非円形の束の場合は、最大幅を直径として扱うのではなく、断面と周囲長を記録してください。幅広で浅い束と、最大幅が同じ円形ホースでは、スリーブの周囲長は同じである必要はありません。

カップリングによってサイズが決まる場合がある

ホースアセンブリを仮想的に考えてみましょう。ホース外径25mmそして最大取付径40mm同じ理想的な薄肉仮定に基づくと、ホース単体の平置き幅は約39.3mmに相当します。継手部分は、取り付け時の余裕分を考慮する前で約62.8mmに相当します。

ホースの直径だけを基準に注文すると、継手を通らないスリーブができてしまう可能性があります。逆に、継手を通らないようにスリーブだけを選定すると、ホースの周囲に用途で許容される以上の隙間ができてしまう可能性があります。

注文前にその矛盾を解消してください。エンドフィッティングを取り付ける前に設置が行われるのか、完成したフィッティングが選択したスリーブを通過できるのか、あるいは組み立てに別途指定された側面挿入設計が必要なのかを確認してください。

水力プロジェクトには、ケブラー編組ホース保護スリーブ製品参考資料として、継手の寸法とホースの外径を併せて記載してください。写真または図面には、継手の内径だけでなく、エルボ、ロック機構、その他の突起部も示す必要があります。

各建設プロジェクトが最終候補リストのどの位置に属するか

エンドアクセスが制御された定義済みバンドルプロファイル

アセンブリの断面形状が既知であり、かつスリーブをアクセス可能な端から取り付けられる場合は、平織りアラミドスリーブを評価してください。実際の束の周囲幅を指定し、サンプルを検査して、過剰な折り目、局所的な締め付け、および不要な動きがないかを確認します。中空織り構造は平らな部品に限定されません。適合性は、フィット感によって異なります。

直径が変化する円形アセンブリ

拡張可能な編組アラミドスリーブは、取り付け時にスリーブの直径が規定の範囲内で変化する必要がある場合に評価してください。試用時には、最も大きな変化部分を含めてください。取り付け後、編組が最大部分で適切に覆われているか、両端に十分な長さが残っているかを確認してください。

曲がり角や分岐のある動くケーブルルート

どちらの構造も、直線状の静止サンプルのみで承認されるべきではありません。アセンブリ評価で、意図された曲げ位置、分岐アクセス、および保持ポイントを確認してください。異なる繊維応答が必要な場合は、アラミドニットの袖織り構造または編み構造のどちらかがすべてのルートに適していると想定するのではなく、別の選択肢として評価することができる。

見た目が濃密であることは、性能評価ではありません

密着性の高い表面は接触点において有効ですが、写真だけでは耐用年数を判断することはできません。糸の種類、糸の太さ、構造密度、壁の厚さ、仕上げ、そして取り付け時の適合性など、すべてを比較対象に含める必要があります。

関連する条件下での比較証拠を要求してください。接触面、印加荷重、移動量、動作パターン、および破損基準を記録してください。一方のスリーブを小さなマンドレルに緩く被せ、もう一方を大きな部品にしっかりと被せて試験しても、構造上の影響を分離することはできません。

同様に、「耐切創性」は「切断不可能」を意味するものではありません。スリーブだけに頼るのではなく、適切なルーティング、エッジ保護、またはサポートによって、避けられる鋭利なエッジとの接触を取り除いてください。油圧スプレーの封じ込め、ホースの暴れ抑制、電気絶縁、および作業員の保護は、それぞれ別の認定要件として扱い、アラミド材料の説明から推測しないでください。

フィット感、カバー範囲、保持力を総合的に評価する

サンプル生地をそのまま承認するのではなく、組み立て済みのサンプルを要求してください。評価では、以下の5つの実用的な質問に答える必要があります。

1. インストールできますか？繊維に無理な力を加えたり損傷を与えたりすることなく、実際の端部形状を通過できることを確認してください。
2. 接触ゾーンは覆われていますか？摩擦や擦れが予想される設置面（曲がり部の外側を含む）を点検してください。
3. それは所定の位置に留まりますか？提案された保持構造が、物質の移動を許容するか、あるいは圧力集中点を生み出すかどうかを確認してください。
4. 十分な長さはありますか？取り付け後、必要な組み立て位置で被覆面積を測定してください。ロール上だけでなく、各箇所で測定してください。
5. 検査は可能ですか？接続、識別情報、および保守計画に含まれる領域へのアクセスを維持する。

隔離され、減圧された状態の機器に対して、初期適合性チェックを実施してください。運転状態の評価は、機器メーカーが承認した安全および試験手順に従って行う必要があります。

購入仕様書に測定方法を記載してください。

「アラミドスリーブ、50mm」とだけ記載された注文では、解釈の余地が大きすぎます。50mmが平置き幅、公称内径、または合意された別の寸法のいずれを意味するのかを明記してください。

織物スリーブの場合は、幅の測定方法と、サンプルが弛緩状態か、指定された軽い張力下にあるかを定義します。ブレードの場合は、公称サイズ、想定される作業直径、および必要な設置被覆率を定義します。被覆長さ、端部処理要件、組み立て手順、および承認済みサンプル参照を含めます。

糸の組成とコーティングまたは仕上げについては、それぞれ個別に確認してください。購入仕様書でケブラーブランドの繊維が指定されている場合は、材料のトレーサビリティを要求してください。「パラアラミド」という一般的な説明だけでは、繊維のブランドを特定することはできません。

カスタム平織りケブラーアラミドホーススリーブPKFiresleeve社へ、ご希望の平置き幅、部品寸法、最大嵌合プロファイル、被覆長さ、数量をお送りください。嵌合形状の説明が難しい場合は、加工図またはサンプルを添付してください。これにより、材料名のみの場合よりも、サンプル作成と見積もりの​​根拠がより明確になります。

織り込みおよび編み込みアラミドスリーブのフィット感に関する質問

平織りのスリーブは丸いホースを保護できますか？

はい、使用可能な開口部と取り付け後の適合性がホースに合致していれば問題ありません。「平ら」とは、空のスリーブが平らに置かれた状態を指し、保護対象部品が平らでなければならないという要件ではありません。

織物製スリーブと組紐製スリーブの間で、同じ公称サイズのものは互換性がありますか？

測定基準を確認せずに使用することはできません。平置き幅と公称直径は異なる寸法であり、編組線の適合性は指定された使用範囲にも左右されます。

試着を通過させた時点で、スリーブが適切であると証明できるのでしょうか？

いいえ。取り付け時のクリアランスは確認事項の一つにすぎません。スリーブは、使用時にホースまたはケーブル上で必要な被覆範囲、保持位置、および長さを確保する必要があります。

どちらの構造の方が耐摩耗性に優れていますか？

回答には、関連する接触条件および動作条件下における完成品のスリーブの比較が必要です。織り構造や組紐構造は、構造の説明であり、それ自体が性能等級を示すものではありません。
