OEMホースアセンブリ用ポリエステル油圧ホーススリーブ：サイズ、耐摩耗性、および供給オプション

「ポリエステル製ホーススリーブ」とだけ記載された発注書では、繊維構造、使用可能な内寸、仕上がり長さ、供給形態など、いくつかの決定事項がサプライヤーに委ねられます。これらの詳細によって、材料がすぐに使用できる状態で組立作業台に届くか、追加の選別、切断、適合性チェックが必要になるかが決まります。

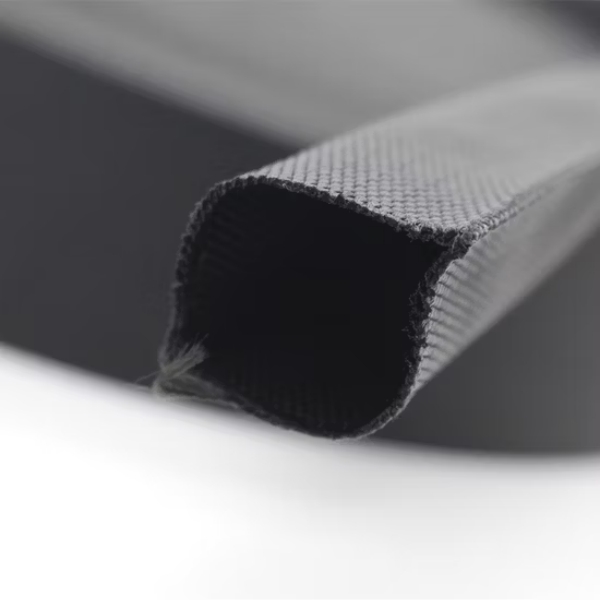

ポリエステル製の油圧ホーススリーブは、ホース表面を摩耗から保護するために選ばれる外部の繊維製カバーです。これらはホースの耐圧構造とは別個のものです。OEMホースアセンブリの場合、実際のホースの寸法、取り付け手順、摩耗状態など、スリーブの仕様を指定し、供給方法と検査方法について合意してください。

BSTFLEXポリエステル製油圧ホース保護スリーブ本書は、耐摩耗性を重視した調達の出発点となるものです。以下の購買ガイドでは、問い合わせ内容、サンプル比較方法、生産承認前に確定すべき供給詳細について解説しています。

スリーブの幅ではなく、ホースの図面から始めましょう

完成したホースの外径寸法を使用してください。ホースの公称内径とダッシュサイズは異なる寸法を示しており、どちらも保護スリーブ内部に必要なクリアランスを示すものではありません。継手を取り付けた後、スリーブが通過しなければならない最大の継手形状を含めてください。

ホースを束ねる場合は、その配置と全体の外形寸法を明記してください。必要なスリーブサイズは、ホースの直径を単純に足し合わせるだけでは算出できません。また、ホースの束ね方が、ホースの移動やメンテナンスの要件に適しているかどうかも確認してください。

これは問い合わせチェックリストであり、製品サイズ表ではありません。平置き幅は内径とは異なり、ホースの外径の代わりに使用すべきではありません。提示された構造の適合範囲を確認し、実際の組み立て品でサンプルを検査してください。製品が同等であることを確認しずに、別のスリーブシリーズの寸法を転用しないでください。

スリーブを組み立て工程のどこに組み込むかについて合意する

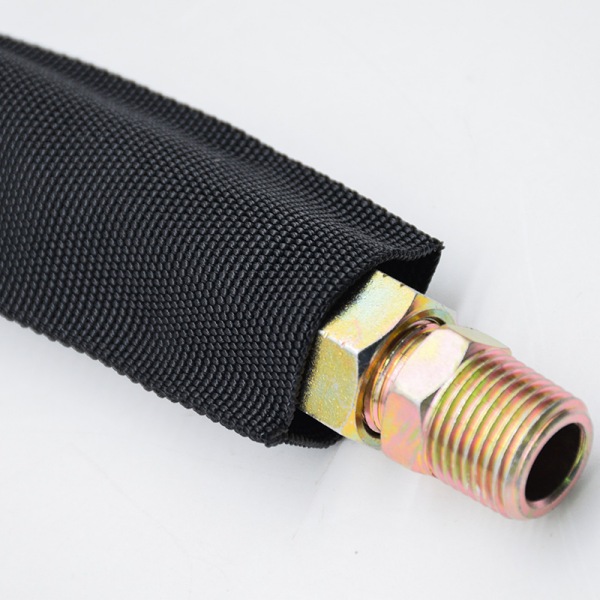

管状のポリエステル製スリーブの場合、ホース端部継手を取り付ける前か後かを判断してください。圧着、圧力試験、識別、最終検査のためのアクセスを含め、ホース組立業者と手順について合意してください。保護カバーは、承認されたホースおよび継手の組立手順を妨げてはなりません。

ホース本体に適合するスリーブが、組み立て済みのカップリングを通過できない場合があります。逆に、継手との干渉を避けるためだけに大きすぎるスリーブを選択すると、ホースに不適切なフィット感が生じる可能性があります。このような問題は、生産担当者に任せるのではなく、サンプル承認の段階で解決しておくべきです。

既存の設備に実用的な末端アクセスがない場合は、取り外し可能な構造を別途評価してください。ナイロン製のホーススリーブを巻き付ける異なる設置方法と材料を使用しており、ポリエステル製品と互換性のあるバージョンではありません。

組立図に、必要なスリーブ端部の位置をマークしてください。点検箇所へのアクセスと必要なホース識別表示を確保し、端部保持方法を指定してください。設置済み機器に保護装置を取り付けたり点検したりする前に、蓄積エネルギーの制御を含め、機器の停止、隔離、減圧の手順に従ってください。

実際の接触に対する摩耗を評価する

材料を比較する前に、摩耗の原因を説明してください。ホースが別のホースと擦れ合ったり、ブラケット上を移動したり、粗い機械表面に接触したりすると、評価条件が異なります。接触箇所とホースの動きを示す写真または配線図を送付してください。

サンプル比較を行う際は、摩耗試験方法と版、試験片の構造、支持方法、接触面、印加荷重、および終点を明記してください。これらの詳細が欠落したサイクル数だけでは、完全な購入仕​​様とはみなされません。異なる試験方法や異なるスリーブ構造による結果は、直接互換性があるものとして扱うべきではありません。

用途に応じた受入基準を合意し、代表的なアセンブリ上で提案されたスリーブを評価します。承認された評価手順に従って、被覆性、動作、適合性、および局所的な摩耗を観察します。実験室での摩耗試験結果だけでは、さまざまな条件下で稼働する機械の耐用年数を保証するものではありません。

厚みのあるカバーで補うのではなく、不適切な配管経路、鋭利なエッジの接触、不十分な支持構造を修正してください。ポリエステル製の耐摩耗スリーブは、外部の摩耗層を追加するものであり、ホースの構造的な支持具でも、損傷したホースを再び使用できるようにするものでもありません。

温度、流体暴露、および炎に関する要件は分けて管理してください。

ポリエステルは繊維の種類を示すものであり、製品の完全な仕様を示すものではありません。必要に応じて、糸または織物の構造、厚さ、コーティングまたは仕上げ、および使用条件を明記してください。同じ素材名であっても、2つのスリーブが同じフィット感や性能を持つとは限りません。

通常温度と最高温度、暴露時間、近隣の熱源、および作動油、洗浄剤、その他の化学物質との接触の可能性を明記してください。化学物質適合性の確認については、物質、濃度、温度、および接触パターンを特定してください。「耐薬品性」という漠然とした説明に頼るのではなく、供給された構造物への適合性を確認してください。

プロジェクトで難燃性が指定されている場合は、難燃性ポリエステル製ホーススリーブ別個の選択肢としてご参照ください。MSHA（鉱山安全衛生管理局）指定の用途の場合は、見積もられた製品に関する承認の詳細をお問い合わせください。スリーブのグレード間で承認を拡張しないでください。

難燃性および耐摩耗性は、破裂防止性能やピンホール漏れ防止性能を保証するものではありません。これらの要件を満たすには、関連する保護システムについて別途証明が必要です。また、外部スリーブはホースの定格使用圧力や流体温度の上限を引き上げるものでもありません。

ロール、仕上がりカット長さ、組み立てパックを比較する

メートル当たりの最低価格が、必ずしも設置部品当たりの最低コストになるとは限りません。ポリエステルホーススリーブの見積もりを依頼する際は、下記のフォーマットを、お客様の切断設備、部品構成、および組み立て工程と比較検討してください。選択した構造については、在庫状況と取引条件を確認する必要があります。

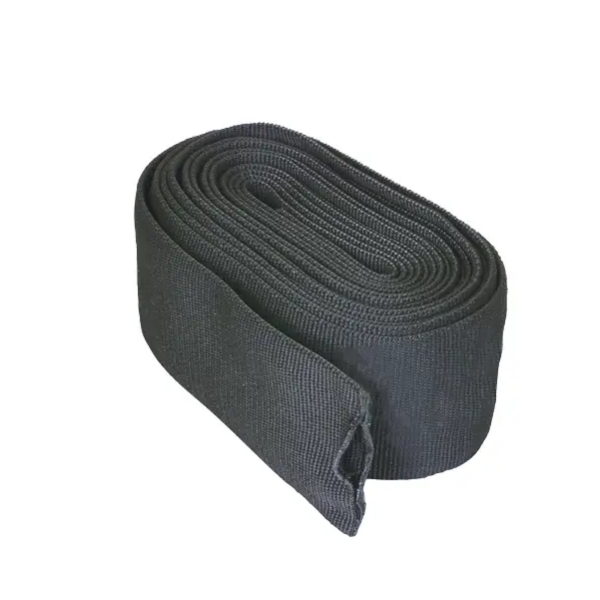

ロール状で購入する場合は、指定された長さが連続している必要があるかどうか、また短い長さの製品をどのように取り扱うかについて合意してください。カット済みの製品については、合意されたエッジ処理後の仕上がり寸法を指定してください。すべてのカット製品が熱溶着されているとは限らず、また、すべての構造に同じ仕上げ方法が適しているとは限りません。

見積もりは、使用可能な材料、切断・仕上げ、廃棄物、識別、梱包、組立処理といった同じ基準で比較してください。サンプル数量、初回注文、予想されるリピート需要、納品パターンはそれぞれ個別に明記してください。需要予測は供給計画に役立ちますが、合意がない限り確定的な発注数量として扱うべきではありません。

サンプルを承認し、製造仕様を記録する

承認済みのサンプルは、図面の改訂内容および検査要件とともに保管してください。ポリエステルの構造、寸法、測定条件、最終仕上げ、およびマーキングや梱包の詳細を記録してください。外観だけでは、同等の代替品を特定するには不十分です。

代表的なホースアセンブリを用いて、最初の製品について、関連する継手形状や曲がり部を含めて点検します。スリーブが計画通りに取り付けられ、想定される摩耗領域を覆い、クランプや検査の妨げにならないことを確認します。再生産を承認する前に、結果を記録してください。

生産ロットの識別方法と、入荷検査の実施方法について合意してください。糸の構造、繊維構造、コーティング、寸法、仕上げ工程を変更する前に、サプライヤーに通知するよう依頼してください。どの変更に新しいサンプルまたは再評価が必要かを明確にしてください。

BSTFLEXのOEMおよびカスタム製造サービスアプリケーションレビュー、サンプル開発、生産承認を含むプロセスを実施します。購入仕様を確定する前に、このプロセスを使用して提案されたポリエステルスリーブを確認してください。最小注文数量とリードタイムは、製品とカスタマイズレベルによって異なります。

ポリエステル製ホーススリーブの購入に関する質問

1つのスリーブサイズで複数のホースアセンブリ部品番号に対応できますか？

可能性はありますが、各アセンブリの適合性と取り付け経路を確認してください。ホースの外径、継手の形状、保護長さ、配管経路は異なる場合があります。公称ホース内径だけに頼るのではなく、関連するすべての図面と照らし合わせて共通サイズを承認してください。

ポリエステル製のホーススリーブは自動的に難燃性になるのでしょうか？

ポリエステルという名称から難燃性の分類を推測してはいけません。必要な性能を明記し、見積もり対象の構造に関する資料を入手してください。標準的な耐摩耗性スリーブと、別途検証済みの難燃性グレードは区別してください。

有用なサンプル依頼には何が必要ですか？

ホースの図面または寸法、継手の形状、保護長さ、摩耗条件、および供給予定フォーマットを送付してください。サンプルが満たすべきチェック項目も併せて記載してください。明確な評価目的を明記したサンプルは、標準スリーブの漠然とした要求よりもはるかに有用です。

ポリエステルホーススリーブのサンプルまたはOEM供給をご希望の場合はお問い合わせください。

のためにBSTFLEXポリエステル製保護ホーススリーブホースの外径、最大継手形状、適用長さ、使用条件、および必要な試験結果をお知らせください。ご希望のロールまたは完成品の形態、数量、梱包要件、および希望納期も併せてお知らせください。

ホースアセンブリの図面または購入仕様書を添えて、BSTFLEXまでお問い合わせください。複数の種類の外部保護が必要な機械には、油圧ホース保護具の選択ページそれぞれの曝露状況に適した製品を特定するため。
