炉の配線用アルミナ繊維スリーブ：寸法と温度に関する質問

炉の壁のそばに配線された熱電対のリード線は、熱い開口部を通るケーブルとは異なる温度に遭遇することがあります。両方とも保護スリーブが必要になる場合がありますが、その曝露状況、ワイヤの構造、および取り付けのクリアランスは異なります。炉の設定温度と公称ワイヤサイズのみを送るのでは、適切なスリーブを選定することが困難になります。

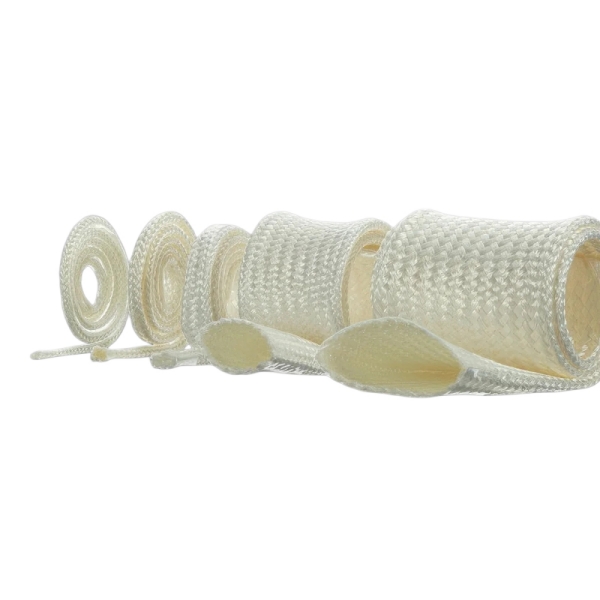

The アルミナ繊維スリーブ は、ワイヤ、ケーブル、その他の細長いコンポーネントを高温度から保護するための柔軟な管状テキスタイルです。炉の組み立て用に指定する前に、スリーブが何に接触するか、その場所がどれほど高温になるか、そして配線にすでに独自の本質的な電気絶縁が備わっているかどうかを確立してください。

スリーブでの曝露を測定する

実際の経路から始めます。ホットゾーン内のセクション、ドアや点検口の近くのセクション、および温度の低いケーブル配線への移行部をマークします。スリーブが熱い表面との直接接触、放射熱、移動する空気、短時間の炉のドアの開き、あるいは繰り返される加熱と冷却にさらされるかどうかを特定します。プロセス温度だけでは、スリーブに沿ったすべてのポイントでの温度を説明することはできません。

各セクションについて、予想される連続温度、最高の一時的な曝露、およびその持続時間を提供してください。機器のサイクル頻度を述べてください。それらの値が測定値ではなく計算値から得られている場合は、使用された前提条件をサプライヤーに伝えてください。選択されたスリーブ構造の温度データと、定格が確立された条件を尋ねてください。繊維の種類単体では、完成したスリーブや保護されたケーブルの完全な温度定格にはなりません。

導体ではなく、取り付けられたケーブルからサイズを決定する

スリーブが装着されるポイントでの、完全なケーブルまたはワイヤバンドルの外径を測定します。既存の絶縁、保護ジャケット、およびアルミナースリーブの下にあるその他の層を含めます。スリーブがコネクタ、クリンプ、または端部の上をスライドする必要がある場合は、その機能部の最大外形寸法と利用可能な取り付け長さを提供してください。

また、曲がり、分岐、およびケーブルがクランプで保持されている場所も記録します。管状の編組は装着時に直径が変化する可能性があり、それにより配線に沿った被覆範囲や肉厚が変化することがあります。最大の特徴部に短い長さを通してテストし、最小のセクションでのフィット感を検査します。編組が開いたり、引っかかったり、束ねられたり、金属のエッジにこすれたりするかどうかを確認します。スリーブが取り付けられ、端部が仕上げられた後に最終的な長さを確認します。

熱的保護を電気的仕様から分離する

リード線の周囲のセラミックテキスタイルは、配線アセンブリの1つの層を形成する場合があります。それはそのアセンブリの電圧定格を確立するものではありません。スリーブがすでに絶縁されたケーブル、ヒーターリード線、熱電対リード線、またはその他のコンポーネントの上に配置されるかどうかをサプライヤーに伝えてください。デザインが電気絶縁をスリーブに依存している場合は、購入される正確な構造に対して、必要な試験方法、電圧、環境条件、およびドキュメントを指定してください。

ワイヤ自体の温度制限、終端材料、および炉を通る経路を確認してください。スリーブは、不適切な導体、ジャケット、またはコネクタの許容温度を上げることはできません。ケーブルが鋭利な板金、動くフィクスチャ、または溶融物に接触する可能性がある場合は、保護アセンブリ全体を評価できるように、その曝露状況を個別に記述してください。コーティングされていないテキスタイルが、液体や重度の摩耗に対する密閉されたバリアを提供すると仮定しないでください。

テキスタイル構造を確認する

供給される繊維グレードと糸の構造について尋ねてください。 製品ページ には、アルミナベースの管状スリーブが記載されており、編組または織り形態について言及されています。本生産注文については、どの形態がお客様のサイズに適用されるか、宣言された組成、仕上げ処理、内径の公差、および供給長さを確認してください。アセンブリに低発塵性または特定の切断端処理が必要な場合は、それをサンプル承認の一部にしてください。

完全なロールが注文される前に、短い取り付けの試行が役立ちます。候補のスリーブを代表的なケーブルに装着し、意図されたクランプや開口部を通して実行します。曲げ半径、端部の保持、メンテナンスへのアクセス、および周囲の部品からのクリアランスを確認してください。アセンブリが管理された熱テストにさらされる場合は、実際のワイヤと終端材料を使用し、規定のサイクルの後にそれらを検査してください。

問い合わせに含めるべき内容

• 炉の経路、ホットゾーン、開口部、クランプ、および保護された長さを示すスケッチまたは写真。
• ケーブルまたはバンドルの外径、最大フィッティング直径、および利用可能な取り付けクリアランス。
• スリーブでの連続および短時間の曝露、さらに加熱サイクルと接触熱または放射熱。
• ワイヤの既存の絶縁、および完成したアセンブリに必要な電気テストまたはドキュメント。
• 摩耗、飛散、化学物質、または繰り返されるメンテナンスの取り扱いへの曝露。
• 必要なサンプル数量、ロールまたはカットの長さ、推定される年間使用量、および受け入れ検査。

図面とともにこれらの詳細を BSTFLEX に送信してください。要求されたスリーブ構造を確認し、フィットおよびアプリケーションテスト用のサンプルを準備することができます。生産注文をリリースする前に、グレード固有の技術データと完成したアセンブリの受け入れ基準を確認してください。その他のスリーブ材料と構造については、 高温スリーブ カテゴリをご覧ください。
