工業用ケーブルおよび電線管保護用ファイバースリーブ：フィッティング、配管、および熱曝露

高温対応の定格を持つスリーブだけでは、発熱する機械のそばを通るケーブルには不十分です。カバーは配線経路に適合し、接続部を保守可能な状態に保ち、ケーブル自体の熱限界に適合する必要があります。周辺環境に耐えるスリーブがあるからといって、その下の導体が安全に動作しているとは限りません。

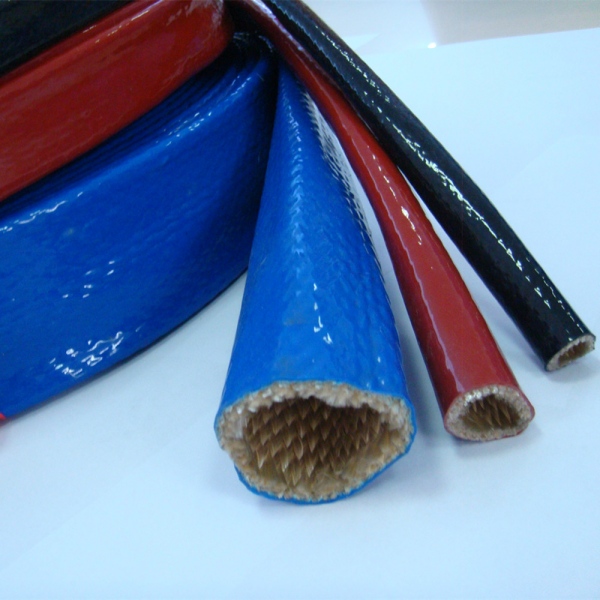

ケーブルおよび電気配管用ファイアースリーブは、外部の熱保護カバーです。シリコンコーティングされたグラスファイバー構造は、近接する高温機器、火花、または特定の溶融飛散物への曝露に対して評価することができます。これらは、ケーブルの絶縁体、配管システム、または承認された耐火設置の代わりにはなりません。

機械メーカーやメンテナンスチームにとって、まずは配線経路図で露出部分に印を付けることから始めます。BSTFLEX fire sleeve rangeは、機械上のすべてのケーブルを同じ用途として扱うことなく、そのセクションを確認できるように、チューブ状および開閉可能な形式を提供しています。

スリーブ内に収まるものを特定する

外被付きケーブル、完成したワイヤーハーネス、および複数の回路を含む配管では、必要な情報が異なります。導体のサイズだけで保護チューブを発注するのではなく、実際の組み立てを指定してください。

公称配管呼び径は、測定された外径の信頼できる代替値ではありません。同様に、1本のケーブルの直径だけで完成した束を表すことはできません。配線経路に沿って最大のフィッティングを含めますが、そのフィッティングのみをスリーブの最終的なフィットの基準にしないでください。

ケーブルに入る熱と内部で発生する熱を確認する

外部の問題としては、炉の壁、高温のプロセス配管、または近くの排気からの放射熱が考えられます。まず、配線の変更、分離、または物理的障壁によってその曝露を軽減できるかどうかを確認します。次に、曝露が残る場所におけるケーブル熱保護スリーブの役割を定義します。

負荷がかかった導体も熱を発生します。その許容電流は、ケーブルの設計や、周囲温度、他の負荷がかかった導体の配置を含む設置条件によって異なります。被覆を追加すると、熱がアセンブリから逃げる経路が変化します。

電気設計者に、被覆された設置における許容電流の確認を依頼してください。前提条件を確認せずに、気中電流定格を新しく絶縁された配置に持ち込まないでください。外部および内部の相対的な熱負荷に応じて、スリーブは外部の熱源対策に役立つ一方で、内部で発生する熱の放出を制限することもあります。

動作負荷、曝露時間、周囲温度、および被覆長を指定します。簡単な無負荷チェック時だけでなく、関連するデューティサイクルに基づいてアセンブリを評価してください。

スリーブの公表されている使用限界、ケーブルの許容動作温度、および設置時に実際に到達する温度の3つの値を区別してください。スリーブの厚さや材質名だけから推測できる、普遍的な温度低下というものはありません。

ホットゾーンから接続部までの経路をたどる

熱源において

暴露が開始および終了する位置に印を付けます。継続的な放射加熱は、偶発的な火花や溶融飛沫とは別に特定してください。飛散への暴露については、実際の危険性に対して提案されたスリーブを評価できるように、プロセス材料、想定される方向、および予想される持続時間を提供してください。

開閉可能なカバーの場合、取り付け詳細図に継ぎ目の位置と重なりを示してください。完成した配置において、曲げ部や支持部での被覆が維持されるようにします。ケーブルと高温面の間の接触を正当化するためにスリーブを使用しないでください。

可動部において

機械のケーブルは、サービスループ、ケーブルキャリア、または多関節アームを通って移動する場合があります。追加された肉厚と固定機能を所定の位置に配置して経路を確認します。被覆がキャリアを圧迫したり、端部に引っかかったり、コネクタに追加の引っ張り力を伝達したりしないことを確認してください。

手作業によるフィッティング試験中の柔軟性は、規定された耐屈曲寿命の証拠ではありません。ケーブルおよび電線管メーカーの曲げ要件を維持し、承認された機械手順を通じて意図された動きを評価します。必要なケーブルサポートまたはストレインリリーフ部品の代わりにスリーブを使用しないでください。

グランド、カップリング、またはキャビネットの引き込み部において

仕上がり長さを発注する前に、スリーブの端点を定義します。ロッキングリング、接続確認、ラベル、および検査ポイントにアクセスできるように維持します。技術者がコネクタに手が届かなくなるような見た目がきれいなカバーは、完全な設置ソリューションではありません。

その配置がグランドおよびケーブルシステムに対して承認されていない限り、外部のサーマルスリーブをグランドに通さないでください。そうしないと、グランドが、それが選択された表面および寸法に対して機能しなくなる可能性があります。スリーブが提供することを期待するのではなく、指定されたシーリング、ストレインリリーフ、およびボンディングの配置を維持してください。

製品構造を経路に適合させる

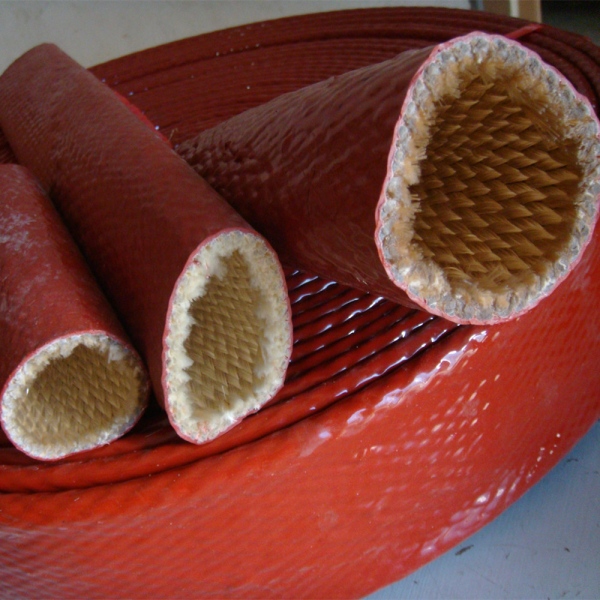

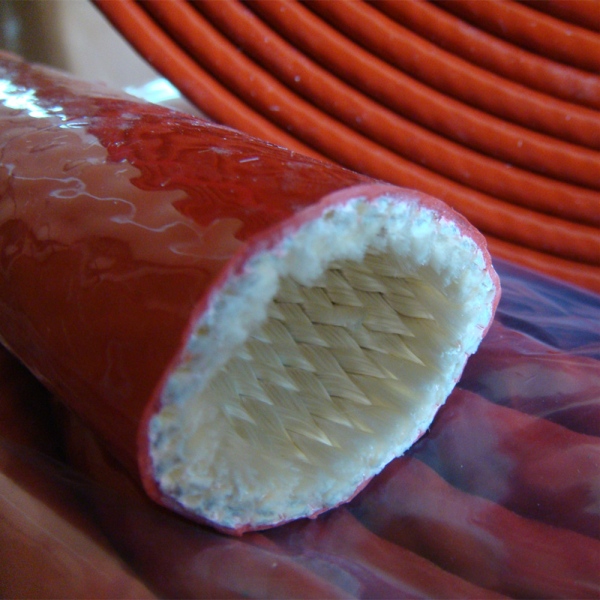

管状の取り付けについては、BSTFLEX ホースおよびケーブル用熱処理耐火スリーブは、シリコーンゴムコーティングの下層に熱処理を施した編組ガラス繊維基材を使用しています。プロジェクトで熱処理されたテキスタイル基材が指定されている場合は、この構造をサンプルレビューに含めてください。

EFRS 編組シリコーンガラス繊維ファイアスリーブは、もう一つのチューブ状の選択肢です。両方ともシリコーンの外側を持っているという理由だけで2つのカタログリファレンスが互換性があると想定するのではなく、提案されたサイズ、壁構造、および取り付け経路を比較してください。

コネクタによって端部からの挿入が妨げられる場合は、既存ケーブル用面ファスナー式ファイアスリーブの評価を行ってください。BSTFLEX VFRS 構造は、シリコンコーティングされた編組ガラス繊維を使用しており、内部に難燃性のナイロン製面ファスナー式クロージャーが縫い付けられています。スリーブ本体だけでなく、クロージャー、ステッチ、およびオーバーラップも完全なカバーの一部として確認してください。

選択した構成の該当する動作限界を要求してください。開閉可能な形式は取り付けおよび点検へのアクセスを提供しますが、それ単体でより高い耐熱性や電気的資格を確立するものではありません。

例：同じ機械の横にある2つのケーブル経路

センサーケーブルとモーター電源ケーブルが同じ加熱された筐体の近くを通る仮想的な取り付けを考えてみてください。どちらも外部暴露の確認が必要ですが、一方でのスリーブ試験の成功がもう一方を承認するわけではありません。

センサーケーブルについては、実際の電気的負荷および必要な信号性能とともに、完全なリード線、コネクタ、およびセンサー側の温度限界を確認してください。モーターケーブルについては、その動作電流、デューティサイクル、および取り付け配置を熱評価に含めてください。

モーターケーブルがフレキシブルコンジットの中を通っている場合は、カバーされているコンジットセクション全体を評価してください。新しいスリーブの外側温度を導体温度の直接の測定値として使用しないでください。測定方法と受入限界は、担当の電気エンジニアによって選択される必要があります。

両方に同じスリーブ素材が適している場合でも、2つの経路をそれぞれの要件に対して承認してください。

熱スリーブを他の保護要件から切り離して維持する

電気絶縁と電磁シールド

シリコーンガラス繊維ファイアスリーブは、一次電気絶縁の代替品として扱ったり、承認された修理仕様なしで損傷したケーブルジャケットを修理するために使用したりしてはなりません。熱定格は電圧定格ではありません。個別の資格なしに、通常の熱スリーブから電磁シールドや接地性能を主張しないでください。

耐火回路

定義された火災暴露中に対象の回路を稼働させ続けるには、関連するケーブルまたは完全な保護システムとその取り付けの証拠が必要です。ファイアスリーブを追加しても、自動的に耐火ケーブルアセンブリが作成されたり、火災中での稼働時間が確立されたりするわけではありません。

仕様でその性能が求められている場合は、該当するシステムの証拠を要求してください。スリーブ素材に対する短時間の火炎試験は、互換性のある結果ではありません。

壁および床の貫通部

産業用ケーブルの熱保護は、耐火壁または床の貫通部の防火処理とは異なります。その市場でケーブルファイアスリーブとして説明されている製品は、膨張性であるか、特定の貫通システムの一部である場合があります。

指定されたファイアストップの代わりにシリコンコーティングされたガラス繊維スリーブを使用しないでください。カバーされたケーブル経路が定格バリアを通過する場合は、実際のケーブル、コンジット、および追加のカバーについて貫通部の詳細を確認してもらってください。

材料サンプルだけでなく、取り付けも承認する

使用可能な状態にある識別されたケーブルまたはコンジットアセンブリを使用して試行を開始します。外部カバーを取り付ける前に、熱による損傷、緩んだ接続、または異常な温度を調査してください。新しいスリーブは、未解決の電気的欠陥を隠蔽してはなりません。

サイトの電気安全作業手順に従って、取り付けと取り外しの計画を立ててください。実作業の前に、有資格者に該当する電源の絶縁、蓄積されたエネルギーの制御、および非通電状態の確認を行わせてください。接続されたケーブルの周りにスリーブを巻き付けられるからといって、通電状態での取り付けが許容されるわけではありません。

承認された製品、カバレッジのエンドポイント、該当する場合は継ぎ目の位置、および保持の詳細を記録してください。必要な機械の位置でのフィット感、接続へのアクセス、および識別を確認してください。電気的および移動機器の危険から作業員を保護しながら、認可された手順を通じて、電力による熱的または機能的テストを手配してください。

代表的なデューティサイクルと合意された受入限界を使用してください。温度測定値がスリーブの表面、ケーブルジャケット、または別の場所のいずれに関連しているかを記録し、それらの読み取り値を同等として提示しないでください。

定期的なメンテナンスのために、取り付け図と合意された点検基準を保持してください。損傷、重大な熱暴露、またはケーブルの負荷、経路、もしくは機器のデューティの変更の際には、交換または再評価を指定してください。

ケーブルまたはコンジットファイアスリーブの問い合わせを準備する

アセンブリ： ケーブルまたはコンジットのリファレンス、実際的外形寸法、コネクタ図面、分岐位置、および保護された長さを送信してください。スリーブが端末処理の前に取り付けられるのか、既存の接続されたアセンブリの周囲に取り付けられるのかを明記してください。

サービス： 熱源、暴露時間、動作デューティ、移動、および予想される流体または汚染物質を特定します。ケーブルの温度限界と、外部カバーが維持する必要がある電気設計要件を含めてください。

受入れと納品： サンプルの評価、該当する製品文書、数量、仕上がり長さ、および識別を定義します。マーキング、梱包、および検査の要件は、カタログの写真から推測するのではなく、注文の詳細として扱ってください。

BSTFLEXは、外部ケーブル、ホース、およびラインの保護用のシリコンコーティングされたガラス繊維ファイアスリーブを供給しています。経路図面と暴露の詳細とともに、製品データ、サンプル、または産業用ケーブルファイアスリーブの見積もりを請求してください。これにより、提案されたカバーを、その代替品としてではなく、ケーブルおよびコンジットの設計と並行して評価することができます。
