ニット製玄武岩断熱スリーブ用の排気管の測定

目に見える直線パイプ部分は、通常、最も測定が簡単な箇所です。スリーブは、その直線の部分に達する前に、クランプビード、フランジ、センサーボス、または溶接部を通過しなければならない場合があります。すでに排気管が組み立てられている場合、呼び径よりも、利用可能な取り付け方向の方が重要になることがあります。パイプの寸法とスリーブが通る経路の両方を記録してください。

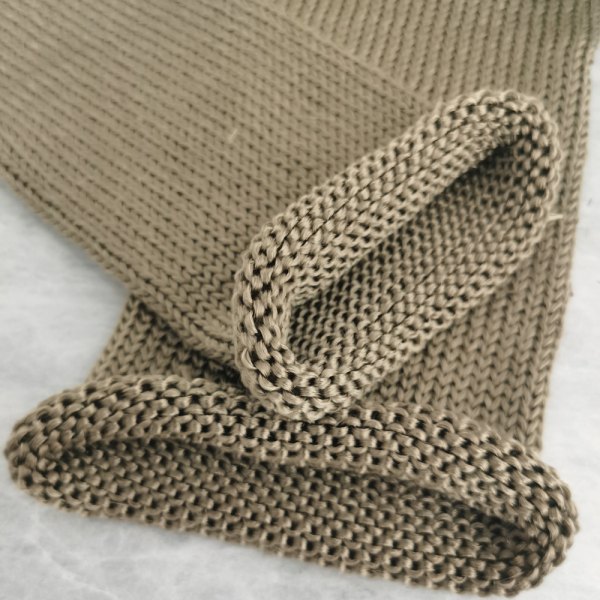

BSTFLEX supplies a 編組玄武岩製エキゾースト断熱スリーブ（エンジンおよび発電機の排気管用）。公開されているサイズ表には、呼び内径 25、38、50、63、76、90、102、127 mm が記載されており、その他のサイズについてもご要望に応じて対応可能です。これらはあくまでフィッティング試行用の開始サイズであり、特定のスリーブがその直径のパイプ上のすべての継手を通過できることを保証するものではありません。

被覆が必要なセクションにマークを付ける

排気経路全体の写真または図面から始めます。カバーする高温部分、その始点と終点、および最も近いセンサー、ブラケット、ハンガー、クランプ、サービスジョイントに印を付けます。点検やメンテナンスのためにアクセス可能にしておく必要があるセクションを記録します。図面上でセンサー接続部を覆うスリーブは、直径が正しくてもサービス上の問題を引き起こす可能性があります。

スリーブのエンドポイント間の直線距離を測定するのではなく、曲がりを含めてパイプの中心線に沿って測定します。取り付け前にスリーブを切断する場合は、取り付けられたパーツ上の希望するカバー長を記録し、サンプルのフィッティング後に合意する切断代を要求してください。曲がりや直径の変化によって、テキスタイルスリーブがパイプ上にどのように収まるかが変わる可能性があるため、フラットベンチでの切断長は実際の組み立てで確認する必要があります。

複数の点でパイプの外径を記録する

スリーブが配置される場所のパイプの外径を、塗装、コーティング、またはその他の恒久的な層が存在する場合はそれらを含めて測定します。両端付近および最も高温になるセクションで測定を行ってください。加工されたパイプについては、フィッティング時にスリーブが引っかかる可能性のある真円度の狂い、溶接部、および段差に注意してください。提供された数値が測定されたサンプルの寸法であるか、OEM図面の最大製造公差であるかを明記してください。

寸法をシンプルな順番に保ちます。例：ストレートパイプの外径、拡大部の外径、最大の継手エンベロープ、カバーされる中心線長さ。写真上の各位置にラベル付けをします。これにより、パイプの周囲にぴったりと密着させるべきスリーブと、取り付けにのみ必要なクリアランスとを区別することが可能になります。

設置経路上にある最大の障害物を探す

排気系の溶接および組み立ての前後にスリーブを取り付けるかどうかを決定します。後から取り付けるスリップオンスリーブの場合は、開放端から最終位置まで通過させる必要のある最大の箇所を測定します。レイアウトによっては、フレア端、フランジ、カップリング、溶接カラー、クランプビード、センサーボスなどがそれに該当します。また、不規則な形状の継ぎ手には実物によるテストも必要です。キャリパーの測定値が1つだけでは、曲げ部に引っ張られる際に編組にどのように引っかかるか分からないためです。

公表されている公称内径が、スリーブの最大取り付け開口部であると仮定しないでください。膨張量と結果として得られるフィット感は、特定の構造とサイズによって異なります。提案されたスリーブのサンプルまたは承認された膨張範囲を求め、損傷することなく障害物を通過できるか、またパイプを意図どおりに覆うことができるかを確認してください。

曲げ部、端部、および近接する部品を確認する

各曲げ部について、パイプの外径、わかっている場合は曲げ半径、および角度または鮮明な写真を提供してください。スリーブが所定の位置に引っ張られるのを妨げる可能性のある、フレーム部材や筐体に対する狭いクリアランスに注意してください。パイプの両端が大型の部品によって塞がれている場合は、チューブラースリーブを取り付けることができる組み立て段階を指定してください。

フランジ、クランプ、またはハンガに対してスリーブの端がどこに位置するかを示します。排気継手が組み立ておよび点検できるように、仕上がりの端部を配置する必要があります。端部の固定が必要な場合は、提案する方法を明記し、選定したハードウェアが現地の温度とクリアランスに適していることを確認してください。センサーやサービス継手を妨げる位置にクランプやタイを配置しないでください。

図面に作動条件を記載してください

配管サイズだけでは熱的適合性を確定できません。測定済みまたは予想される配管表面温度、通常の作動時間、ピーク時の事象、および暴露環境を提示してください。KBSの製品ページには、特徴欄に作動数値およびピーク数値が記載されており、技術テーブルもあります。提供される正確な構造に関する最新の仕様と試験の根拠を要求してください。排気ガス温度と配管表面温度は異なる測定値であり、どちらか単独では、取り付けられたスリーブの外側表面温度を示すことはできません。

近くの配線、ホース、または車両のフロアが断熱材を追加する理由である場合は、それらの位置と許容温度を特定してください。目標とする表面温度やクリアランスが重要な場合は、代表的な稼働条件下で提案されたアセンブリをテストしてください。実際の結果は、配管、流れ、周囲の条件、および取り付け方法によって異なります。

RFQと一緒に送信するもの

• 排気経路全体を示すアプリケーションおよび図面または写真。
• 被覆部分における配管の外径とその製造公差。
• スリーブが通過しなければならないすべてのフランジ、カラー、または継手の直径と形状。
• 配管に沿って測定された被覆長さ（曲げ位置および端部の位置を含む）。
• 取り付けの段階と方向（塞がれた配管の端部を含む）。
• 通常およびピーク時の配管表面温度、暴露時間、および試験要件。
• 数量、必要なピース長またはロール長、およびサンプル承認方法。

次のリンクを通じてこれらの測定値を送信してください：KBSニット玄武岩スリーブ製品ページ。提案された公称内径、サイズ公差、構造の確認、および実際の取り付け経路用のサンプルを依頼してください。そのサンプルは、図面では答えられない2つの疑問（スリーブが最大の障害物をどのように通過するか、および完成した配管にどのように収まるか）を解決する最も早い方法です。
