産業用放射熱保護向けアルミニウム・グラスファイバーテープ：フェーシング、固定、および空気層

アルミグラスファイバーテープは、産業用ホース、ケーブル、チューブ、その他の温度に敏感な部品に届く幅射熱を低減するように設計されています。その性能は、単に銀色の表面があることだけに依存するわけではありません。アルミ面の向き、熱源からのクリアランス、重ね合わせ、固定方法、反射面の状態のすべてが、設置後の結果に影響を与えます。

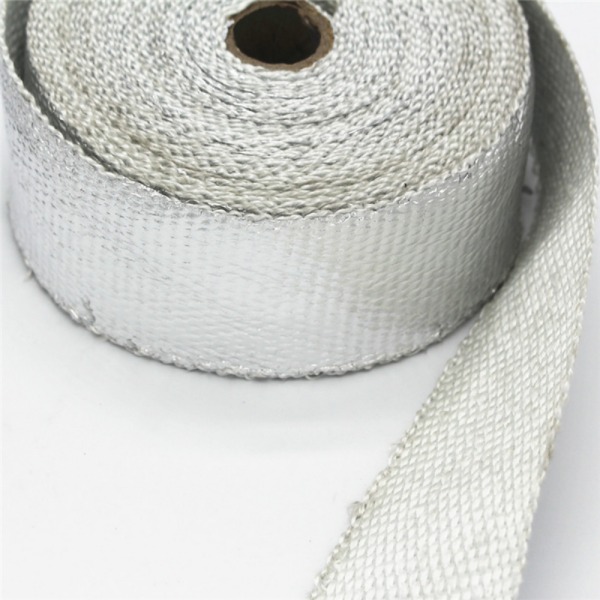

BSTFLEX 遮熱アルミグラスファイバーテープは、グラスファイバークロスとアルミ面層を組み合わせています。グラスファイバーは柔軟な基布を提供し、外側に向けられたアルミ表面は輻射熱伝達を低減することを目的としています。この記事では、産業用途におけるこの構造の仕様決定と施工方法について説明します。

アルミ面によって何が変わるのか？

コーティングされていないグラスファイバーテープは、主に巻き付け、保温、局所断熱用の耐熱クロスとして選ばれます。アルミ面を追加することで、テープの露出表面が変化します。

アルミ面は以下の機能を提供します：

• 輻射熱保護のための低放射率表面；
• 反射面を特定するのに役立つ視認性の高い外層；
• 下地のグラスファイバークロスに対する表面保護；
• 実際の構造や露出した端部によりますが、クロス面への直接的な汚染を制限できるバリア層。

アルミ層があるからといって、薄いテープが完全な断熱システムになるわけではありません。熱は伝導、対流、保護されていない隙間を通じて、依然として保護対象の部品に届く可能性があります。したがって、製品選定は熱移動経路全体を考慮することから始める必要があります。

輻射熱は接触熱とは異なる

輻射熱は、物理的な接触を必要とせずに、より高温の表面からより低温の表面へと移動します。研磨されたアルミ面層は、開放されたクリアランスを挟んで輻射熱源に向かい合っているときに最も効果を発揮します。

反射面が高温の熱源に直接押し付けられている場合、接触領域を通じた熱伝導が重要になります。その状態では、熱源に向けられて正しく配置された表面のように、反射率だけでは同様の遮蔽効果を提供できません。

高温のプロセスラインの近くにあるホースやケーブルの場合、通常の目的は、より低温の部品を巻き、アルミ面を輻射熱源に向けて外側にする事です。テープは保護する部品に接触させることができますが、装置設計が許す限り、巻き付けた部品と高温の熱源との間にはクリアランスを維持する必要があります。

外部への熱放射を減らすために高温の配管に巻き付ける場合、熱はまず配管からテープへと伝導します。アルミ面は外表面からの放射を減らす可能性がありますが、総熱損失は依然として完全な断熱配置、厚さ、気流、施工状態に依存します。

アルミ表面を熱源に向ける

意図した機能を果たすには、反射面が輻射熱源を直接見通せなければなりません。アルミ表面が熱源とは逆を向いているか、他の非反射層の下に埋もれている場合、期待される輻射熱低減効果が減少する可能性があります。

巻く前に、次を確認してください：

• 主要な放射熱源；
• 保護する部品；
• 最も強い曝露が発生する方向；
• ブラケット、ガード、または隣接する部品によって影になる領域；
• 複数の方向から熱が部品に到達する可能性のある場所。

複数の方向から曝露がある場合、1本の狭いストリップでは完全なカバーができない場合があります。実際の組立品で配線ルートと巻き方を確認してください。

どのようなエアギャップが必要ですか？

すべてのアルミファイバーグラステープの取り付けに正しいという、万能なエアギャップ寸法はありません。 必要なクリアランスは、熱源の温度、熱源のサイズ、曝露角度、気流、部品の温度制限、テープの構造、および周囲の形状によって異なります。

重要な原則は、反射面が放射熱源に向けて開放空間またはクリアランスに面している必要があるということです。その間隔により、アルミ面で放射熱の交換を行うことができます。また、熱源との直接的な伝導接触を軽減します。

産業機器の場合、図面または実地調査から利用可能なクリアランスを決定します。その後、代表的な稼働条件下で保護する部品の温度を確認します。

特定の設置環境で規定の条件下においてテストが行われていない限り、具体的な温度低減効果を謳わないでください。開放された実験室の配置で良好に機能するテープでも、コンパクトな筐体内では異なる結果を示すことがあります。

重ね合わせによるカバレッジと層の厚みの制御

現在の BSTFLEX p93 製品情報には、50% の重ね合わせ巻き付け方法が記載されています。50% の重ね合わせでは、各ターンが前のターンの半分を覆い、直線状の巻き付け領域の大部分で約 2 層が形成されます。

重ね合わせが影響を与える要素：

• カバレッジの連続性
• 仕上げの厚み
• 材料の消費量
• 曲げ部周辺の柔軟性
• 汚染や摩耗にさらされる切断面の数

重ね合わせが多ければ常に優れているとは限りません。過剰な厚みは、クランプ、コネクタ、および機器のクリアランスに干渉する可能性があります。重ね合わせが少なすぎると、放射熱が保護対象の部品に到達する隙間を残してしまう恐れがあります。

施工手順書に重ね合わせ量を明記し、数量見積もりにも同じ値を使用してください。量産数量を承認する前に、曲げ部、分岐点、および直径の移行部でテープの巻き付けを試行してください。

反射面を滑らかかつ露出した状態に維持する

反射面は、清潔で連続性を保ち、熱源に向けられているときに最も効果を発揮します。深刻なシワ、破れ、穿孔、激しい汚染、および損傷した継ぎ目は、有効な反射面積を減少させる可能性があります。

設置時：

• 工具でアルミニウム面を押しつぶさないようにする
• 鋭利なハードウェアの上でテープを引きずらない
• 実用的な限りにおいて、油、汚れ、およびプロセス残渣を反射面から遠ざける
• テープが滑らかに配置される巻き付け角度を使用する
• 露出した端部と終端部を点検する

使用中は、メンテナンス点検にアルミニウム面を含めてください。汚染や損傷によって本来の性能が発揮できない場合は、承認された手順に従ってラップを清掃または交換してください。

部品を損傷せずに機械的固定を使用する

p93 の構造は、機械的に保持されるラップとして提供されています。現在の製品情報には、設置後に固定するための可能な方法として、安全ワイヤ、クランプ、タイ、またはシリコンテープが挙げられています。

選択する固定方法は、温度、振動、および周囲の環境に適している必要があります。アルミニウム貼りの層を切断したり、下にあるホース、ケーブル、チューブ、絶縁体を損傷したりすることなく、ラップを保持できる必要があります。

ホースやケーブルの場合は、過度な局所的圧力を避けてください。きついメタルタイは応力集中点となったり、柔らかいアウタージャケットを損傷したりする可能性があります。ワイヤやバンドを使用する場合は、その材質、幅、エッジの状態、および間隔を定義してください。

固定ポイントは、テープを保護対象の部品から引き離したり、放射熱源へのラップされていない視線を生じさせたりしてはなりません。部品が動作範囲内を移動した後に、開始部、終了部、および移行部を確認してください。

プレーンアルミニウムグラスファイバーテープと粘着剤付きテープの比較

機械的に保持されるアルミニウムグラスファイバーテープと粘着剤付きアルミニウムグラスファイバーテープは、異なる製品構造です。

プレーンラップは、作業者が部品にスパイラル状に巻き付け、承認された機械的方法で固定できる場合に有用です。感圧接着剤を主要な位置決め層として依存することを回避できます。

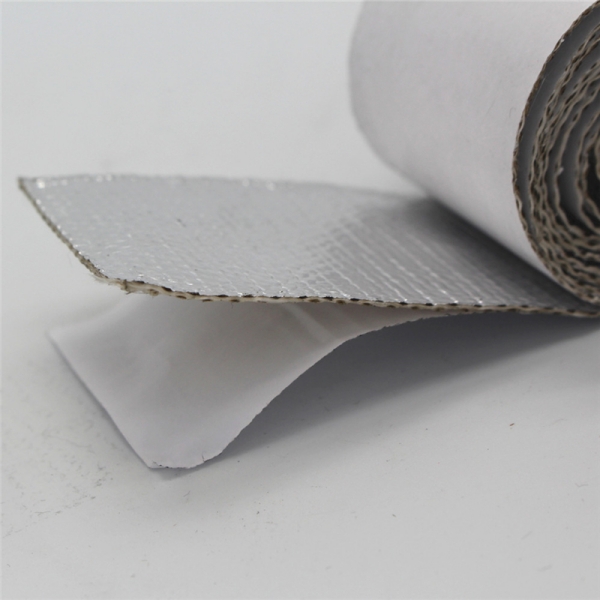

直接配置、ダイカット形状、または設置時の位置決めが必要な場合は、別の粘着剤付きアルミニウムグラスファイバーテープを評価してください。その構造においては、接着剤の化学特性、施工温度、および使用温度をグラスファイバーおよびアルミニウム層とは別に指定する必要があります。

両方の製品が銀色の面を持っているという理由だけで、互換性があるものとして扱わないでください。裏地の構造は、設置性、柔軟性、仕上げの厚み、および温度限界に影響を与えます。

この製品を HVAC 用の箔シーリングテープと混同しないこと

アルミニウム箔テープとして説明される多くの製品は、ダクトの継ぎ目、防湿シール、または一般的な HVAC 作業用に設計された薄い感圧テープです。アルミニウムグラスファイバー断熱テープは、産業用の熱保護を目的とした補強されたテキスタイル構造です。

購入前に以下を確認してください：

• 裏地がグラスファイバーテキスタイルであるか、または裏打ちのない箔であるか
• 製品に PSA 裏地があるかどうか
• 仕上げの厚み
• 意図した熱伝達機能。
• 構造全体の耐用温度限界 limits;
• 機械的な保持が必要かどうか。

技術的なレビューなしに、機械的に保持された工業用グラスファイバーラップの代わりにフォイルダクトシールテープを使用しないでください。

使用温度と融点を区別する

現在のp93製品ページには、テープ全体の使用温度範囲と、それより高い融点数値が別々に記載されています。高い方の数値は連続使用温度として使用しないでください。

アルミ面クロスの場合、使用可能温度はグラスファイバー構造、アルミ層、ラミネート方法、表面状態、および機械的負荷によって制限される場合があります。正確な製造構造のサービスデータを要求してください。

用途に一時的なピークが含まれる場合は、ピーク温度と継続時間を分けて提示してください。連続露出およびピーク露出仕様の代わりに、あいまいな「極熱」表現を使用しないでください。

テープ幅だけでなく保護対象コンポーネントも測定する

現在のBSTFLEXページには、25 mmから200 mmまでの標準テープ幅、1.5 mmの公称厚さ、および30 mのロール長さが記載されています。これらは供給用の基準であり、適切な幅はコンポーネントと取り付け方法によって異なります。

見積依頼（RFQ）の際は以下を提示してください：

• ホース、ケーブル、チューブ、またはパイプの外径。
• 保護を必要とする長さ。
• 熱源までの利用可能なクリアランス。
• テープ幅と重ね合わせ幅。
• 巻き付け回数。
• 固定方法。
• 通常およびピーク時の暴露温度。
• 保護対象コンポーネントの最大許容温度。
• 振動、移動、オイルまたは化学物質への暴露。
• 数量および梱包の要件。

設置場所にメインコンポーネントより大きいフィッティングやコネクタが含まれる場合は、それらの箇所の周りのラップサイズとクリアランスも調整してください。

代表的な条件下で設置されたアセンブリを承認する

役立つサンプル承認では、想定される形状でテープを評価する必要があります。提案された重ね幅、向き、固定方法で取り付け、代表的な動作条件にアセンブリをさらしてください。

記録項目:

• 熱源の温度。
• 熱源とテープの間の距離および向き。
• 周囲の気流。
• 保護対象コンポーネントの温度。
• 動作サイクルの期間。
• 曝露前後の表面状態。
• ラップの移動またはズレ。
• 固定具の状態。

保護対象コンポーネントに最高許容温度がある場合は、その値を合格基準として使用してください。テープの外観が銀色であることは、コンポーネントが許容範囲内に収まったことの証明にはなりません。

産業用輻射熱保護向けアルミグラスファイバーテープのお問い合わせ

BSTFLEXでは以下を供給しています 遮熱アルミグラスファイバーテープ（輻射熱にさらされる産業用ホース、ケーブル、チューブ、配管向け）。OEMおよびメンテナンス供給用に、標準およびご指定の幅、長さ、梱包を確認できます。

コンポーネントの寸法、熱源の位置、利用可能なクリアランス、動作温度、固定方法、必要な数量をお送りください。熱源と保護対象コンポーネントの説明が難しい場合は、図面または設置写真を含めてください。
