高温アスファルト機器向けファイヤースリーブ：油圧ホースと加熱ライン

アスファルト機器に耐火スリーブを取り付ける前に、図面に熱源を明記してください。熱源は、油圧ホースの横にある排気部品の場合もあれば、移送ライン内の高温製品である場合もあります。これらの状況に応じて、異なる耐熱保護仕様が必要となります。

高温アスファルト機器用耐火スリーブこれは外部被覆材であり、アスファルトを運搬するためのホースではありません。油圧ラインの周囲では、周囲の熱への露出を制限する役割を果たします。加熱されたプロセスラインの周囲では、その役割は完全な断熱および温度制御設計の中で明確に定義される必要があります。

機器メーカー、ホース組立業者、メンテナンス購入者にとって、有用な出発点は、一行ずつ確認することです。BSTFLEX耐火スリーブシリーズこれらの要件を評価するための、管状で開閉可能なシリコンコーティングされたグラスファイバー構造物が含まれます。

油圧ホースの保護と高温配管の絶縁は、異なる作業です。

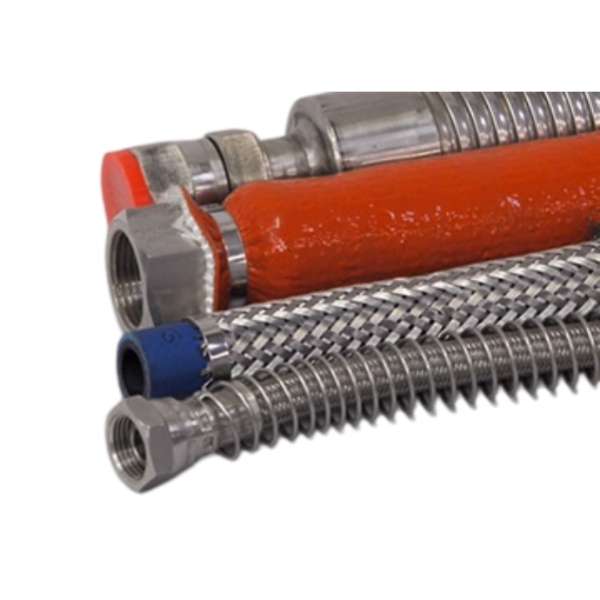

高温部品の横にある油圧ホース

まず、外部熱源（エンジン排気、加熱面、または近くのプロセスラインなど）を特定します。カバーを選択する前に、配管経路と分離状況を確認してください。スリーブは適切な経路を補完するものであり、ホースを熱源に直接接触させるためのものではありません。

のBSTFLEX油圧ホース用防火スリーブこれは、外部の熱にさらされる建設機械や産業用油圧機器向けの製品の出発点です。機械のすべてのホースの保護を要求するのではなく、保護対象部分とその動作環境を指定してください。

作動油の温度も確認してください。保護スリーブは冷却装置ではないため、油圧システム内部で発生する過剰な熱を緩和することはできません。ホースと継手は、本来の圧力、作動油適合性、および温度制限を維持します。

高温のアスファルトまたは熱油を輸送する配管

ここでは、目的が熱損失の低減、周辺機器の保護、または既存の断熱システムへの外部保護カバーの設置のいずれであるかを明確にします。外装材を選択する前に、必要な流体温度と運転サイクルを定義してください。

受動断熱は熱伝達を遅らせるものであり、熱を供給するものではありません。アスファルトが停止期間中もポンプで送液可能であることを保証するものとして、防火スリーブを指定しないでください。温度維持要件を満たすには、必要な箇所の加熱、継手、断熱材、制御装置など、ライン全体を見直す必要があります。

アスファルト機器のホース保護を確認する場所

アスファルト舗装機、配給トラック、固定式移送設備では、ホースの配置が異なります。以下の箇所を点検の目安として参考にし、実際の機械に該当する箇所を確認してください。

アスファルト製品ラインと、そのポンプを駆動する油圧回路は明確に区別してください。見た目が似ている継手や、経路が近接しているからといって、それらのアセンブリが互換性があるとは限りません。

温度測定値1つではなく、動作サイクル全体を指定してください。

アスファルト舗装機のホース保護のため、ウォームアップ中、舗装中、一時停止中、および必要な停止シーケンス中の状況を記録してください。関連する機械構成（スクリードの位置、近くのカバーやバリア、一時停止中に加熱が継続されているかどうかなど）も記録してください。

周囲の気温、スリーブの露出面の温度、およびその下のホースの許容温度をそれぞれ分けて測定してください。保護された配管内で熱媒体油やアスファルトが流れる場合は、そのプロセス温度を別途記録してください。これらの値は、さまざまな工学的疑問に答えるのに役立ちます。

瞬間的な耐火性能値は、連続使用時の性能を示すものではありません。通常の耐火性能時間と、保護装置が対応すべき異常事象を明記してください。選定したスリーブ、シーム、端部処理は、これらの要件に照らして検討する必要があります。

完成スリーブ構造を選択してください

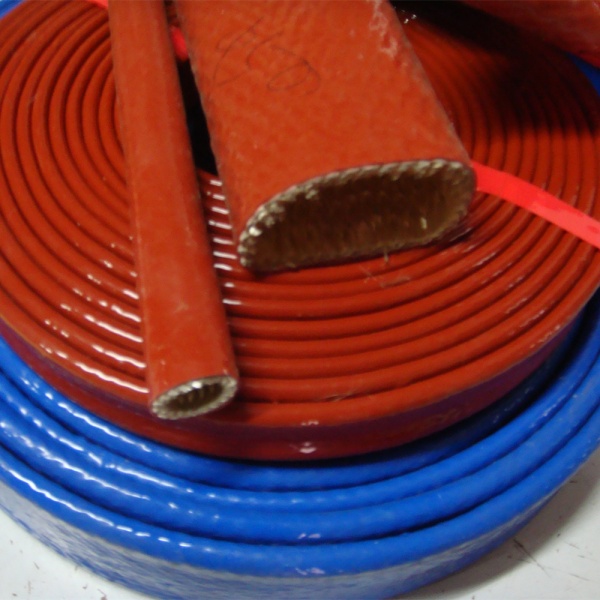

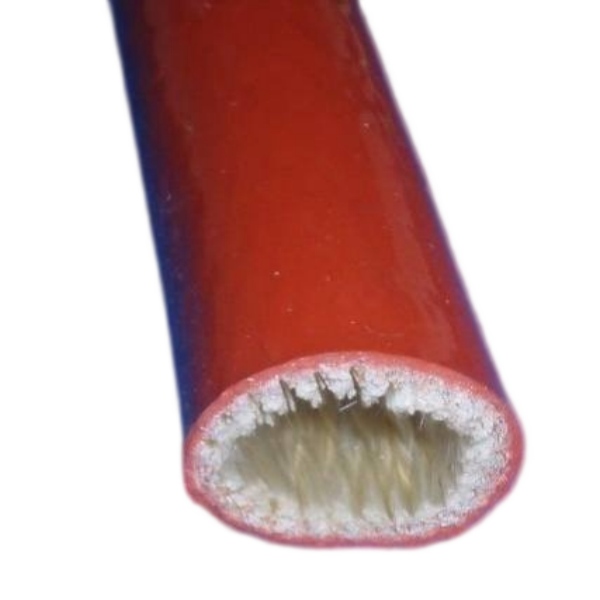

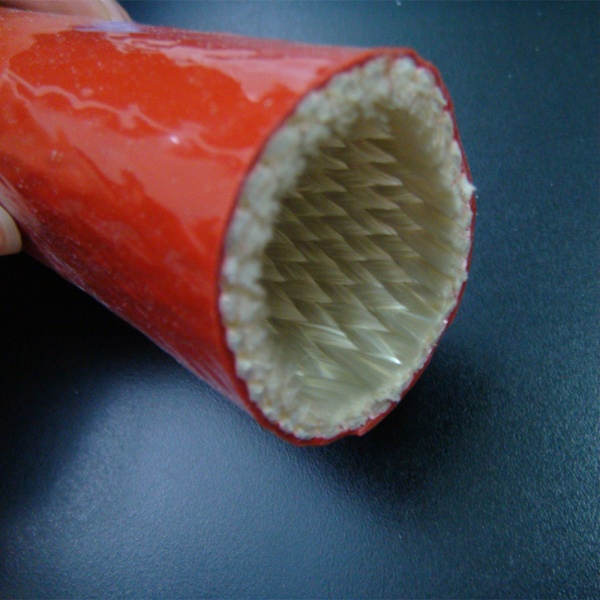

のBSTFLEX EFRS編組シリコングラスファイバー耐火スリーブグラスファイバー製の本体にシリコーンゴムコーティングを施した構造です。カタログ寸法は、ホースの組み立て時、または適切な端部挿入経路を通して取り付けるチューブ状カバーの出発点となります。

既存の接続済み回線については、スナップラップ耐火スリーブ経路が位置へのアクセスを可能にしたら、それを閉じます。重なり、固定アクセス、および隣接部品とのクリアランスを確認します。開閉可能なカバーはアクセス問題を解決しますが、完成した熱保護の品質評価の必要性をなくすものではありません。

実際にコーティングされたサンプルを、壁の厚さ、柔軟性、設置時の直径、取り扱いやすさなどを比較してください。厚めのカバーを安易に選ばないでください。外形寸法が大きくなっても、支持構造や移動経路に適合する必要があります。

耐火スリーブは加熱ホースの外側カバーとして使用できますか？

はい、耐火スリーブは、設計された加熱ホースアセンブリの外装として指定できます。これは、既存の温度制御ホースに任意の層を追加するのとは異なります。

電気加熱ホースは、流体を運ぶコア、発熱体、温度センサー、断熱材、および外側の被覆材を組み合わせた構造になっています。外側の被覆材はそのシステムの一部です。プロジェクトで指定された被覆材の交換または追加のカバーが必要かどうかを確認し、加熱ホースメーカーに変更の承認を得てください。

熱分布、制御応答、端部接続、および許容曲げ半径を確認してください。よりきれいに取り付けるためだけに、電気コネクタを覆ったり、センサーを移動したり、発熱体の周囲の絶縁材を変更したりしないでください。承認された設計で特に交換が指示されている場合を除き、既存の防湿および機械的保護を維持してください。

熱媒油加熱式アセンブリの場合は、実際の構造図を提出し、熱伝達回路と製品回路を区別してください。「加熱式アスファルトホース」といった一般的な説明では、提案するスリーブの内側にどの面が配置されるのかが特定できません。

高温アスファルト接触には独自の評価が必要である

偶発的な飛沫と、繰り返し接触する物質、残留物、または下側の配管からの漏洩を区別してください。供給業者には、被覆材に接触する可能性のあるアスファルト製品、作動油、離型剤、洗浄剤の種類、それらの温度、および予想される接触時間をお知らせください。

溶融金属の飛沫試験結果から、高温アスファルトや洗浄剤に対する耐性を推測しないでください。同様に、一般的な耐油性に関する記述は、舗装機械で使用されるすべての液体との適合性を保証するものではありません。

サンプル検査では、想定される汚染物質の種類を明記してください。カバーの検査方法と洗浄方法、および交換時期を明確に定めてください。表面から付着物が自然に剥がれ落ちるとは限らないこと、また、あらゆるコーティングやクロージャーに対して、削り取り、溶剤洗浄、高圧洗浄が許容されると考えるべきではありません。

汚れた部分を覆う前に、まずその原因を特定してください。防火スリーブは、油圧接続部やアスファルト移送ホースの漏れを修理するものではなく、また、対処が必要な欠陥を隠すためのものでもありません。

スクリードの移動とメンテナンス作業のためのスペースを確保してください。

機械の作業および輸送装置にスリーブを取り付けることを承認してください。スクリードを伸ばす場合やアタッチメントを折り畳む場合は、スリーブ付きのホースが方向を変える箇所、ブラケットに近づく箇所、または他のホースに対して相対的に移動する箇所を確認してください。

完成したホースまたは加熱アセンブリを測定してください。公称内径だけでなく、既存のジャケットや断熱材も考慮に入れてください。耐火スリーブのサイズ表と適合性ガイド最終的な適合性および継手通過に関する個別の検査について説明します。

サービス接続部、状態確認箇所、識別箇所はアクセスしやすい場所に保管してください。カバーの開始位置と終了位置を明記し、交換時にも同じカバー範囲が維持されるようにしてください。スリーブを吊り上げポイントとして使用したり、ホースの移動を固定するストラップとして使用したりしないでください。

設置作業は、機器の安全サービス手順（シャットダウン、蓄積圧力およびその他の危険エネルギーの制御、安全な取り扱い状態への冷却を含む）に従ってのみ実施してください。動力による動作や動作評価は、承認された手順に従って、担当者が機器から離れた状態で行ってください。

例：アスファルト散布ポンプの横にある2本の配管

油圧供給ホースと加熱式製品移送ラインが同じサービスエリアに設置されている架空の事例を考えてみましょう。どちらも注意が必要ですが、一方の仕様を他方にそのまま適用してはいけません。

油圧ホースについては、まず外部の高温面を特定し、配管経路を確認してください。露出している残りの部分にスリーブを被せ、ホースの温度、被覆範囲、可動範囲に基づいて適合性を評価してください。

製品ラインについては、まず必要な供給温度と既存の加熱設備から始めます。その設備の一部として、耐火スリーブの外側カバーを評価します。評価項目には、チューブがホースにスライドするかどうかだけでなく、接続部における断熱材の連続性やアクセス性も含まれます。

部品番号と取り付け手順を分けて記載することで、将来のメンテナンスが容易になります。ある回路用に承認されたカバーは、色や直径がたまたま一致するからといって、他の回路の代用品として使用すべきではありません。

アスファルト機器用防火スリーブの見積もり依頼に必要な書類

保護対象回線ごとに、印を付けた写真または図面を提出してください。機器の種類、回路の機能、実際の外形寸法、必要な保護範囲、および設置が新規製造か改修かを明記してください。

油圧保護については、熱源の位置、流体温度制限、動作条件、摩擦条件を追加してください。加熱ラインの場合は、既存の層構造、必要なプロセス温度、加熱方法、および製造元の被覆要件を含めてください。

想定される汚染、検査へのアクセス方法、および必要な製品文書を明記してください。サンプル数量と生産需要も記載しますが、切断、マーキング、および包装に関する要件は、技術的な受入基準とは分けて記載してください。

予定されている組立品について、代表的な完成サンプルを承認してください。取り付け、被覆範囲、動作、閉鎖状態、および熱性能を、合意された制限値と比較して確認してください。電動加熱ホースの場合は、材料サンプルのみに頼るのではなく、完全な動作システムの承認を含めてください。

アスファルト機械の防火スリーブに関する質問

耐火スリーブは、作動油の高温問題を解決できるでしょうか？

それだけでは不十分です。これは特定の外部暴露に対処するものであり、油圧回路内で発生する過剰な熱に対処するものではありません。追加の断熱が適切かどうかを判断する前に、過熱の原因を特定してください。

外部防火スリーブは、高温アスファルト移送ホースの代わりになりますか？

いいえ。下地となるホースと継手は、搬送する製品、圧力、温度に適したものでなければなりません。耐火スリーブは、流体を搬送するライナーや圧力補強材としての役割は果たしません。

覆われた配線部分は触っても安全ですか？

そう決めつけないでください。人との接触を伴う作業には、実際の使用状況下での表面温度評価が不可欠です。スリーブの耐熱温度は、安全な接触を保証するものではありません。

BSTFLEX耐火スリーブ（機器プロジェクト向け）

BSTFLEX社は、ホースやケーブルの外部保護用にシリコンコーティングされたグラスファイバー製防火スリーブを提供しています。厚み、長さ、梱包方法など、ご要望に応じたオプションもご用意しております。チューブ型とスナップラップ型があり、設置方法や点検ニーズに合わせて保護性能を評価できます。

アスファルト機械の場合は、図面を送付し、作業内容が油圧ホースの耐熱保護なのか、それとも加熱式配管の外装カバーなのかを明記してください。この区別により、適切なサンプルと生産前に必要な検査を明確にすることができます。

製品データ、サンプル、またはOEM防火スリーブの見積もりをご希望の場合は、お問い合わせください。機器の詳細、照射条件、および必要量を含めて。
