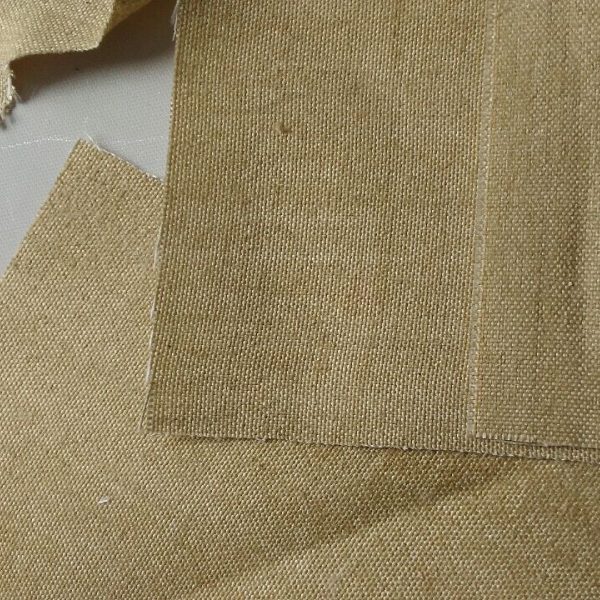

バーミキュライトコーティングされたグラスファイバークロスは、柔軟性のあるテキスタイル層が高温、高温摩耗、および繰り返しの熱曝露に耐える必要がある、取り外し可能な断熱カバーに使用できます。その最も適切な位置が、自動的にジャケットの外側になるとは限りません。機器やブランケットの設計に応じて、ホットフェイスライナー、断熱材保持クロス、補強層、または保護された内側の生地として機能する場合があります。
取り外し可能な断熱ジャケットの各パーツはそれぞれ異なる機能を果たすため、正しい層の位置が重要になります。高温側の生地は機器に面し、断熱コアは熱伝達を抑え、アウターシェルは取り扱いや環境曝露からアセンブリを保護し、縫い目や留め具はカバーを使用可能な状態に保ちます。
BSTFLEXは、工業用加工向けに複数の重量と厚さのVermiculite Coated Fiberglass Fabricを供給しています。完全なカスタムカバーは、Removable Insulation Blanketsのラインナップからご利用いただけます。
提案されている生地の層が、従来のポリマーコーティングされたアウターシェルが耐えるべき温度よりも高い温度、輻射熱、高温機器との直接接触、高温摩耗、またはより過酷な熱環境にさらされる場合は、バーミキュライトコーティングされたグラスファイバーをご検討ください。
一般的な配置には次のようなものがあります：
油、湿気、天候、および繰り返しの取り扱いにさらされる屋外用ジャケットやカバーの場合、バーミキュライトグラスファイバーをより高温の内部位置に維持しつつ、外側のシェルには適切なSilicone Coated Fiberglass Fabricが評価されることがよくあります。
| ジャケットの層またはコンポーネント | 主な機能 | 重要な選択の質問 |
|---|---|---|
| ホットフェイスライナー | 機器に面するまたはアセンブリの最も熱い側面 | ライナーに達する温度は何度ですか？直接接触、輻射熱、振動、または摩耗はありますか？ |
| 断熱材保持クロス | 断熱コアを包み込み、支える | 柔軟性、寸法安定性、または繊維の移行に対する耐性が必要ですか？ |
| 断熱コア | ジャケットを通した熱伝達を軽減する | 必要な厚さ、密度、耐熱温度はどのくらいですか？ |
| 補強またはメッシュ | サポートを追加し、ブランケットの形状を維持するのに役立つ | カバーは振動、繰り返しの取り外し、または集中的な荷重を受けますか？ |
| アウターシェル | 取り扱いや外部環境からジャケットを保護する | ジャケットは屋内ですか、それとも屋外ですか？水、油、化学物質、または洗浄剤に接触しますか？ |
| 縫い目と留め具 | カバーを保持して取り外しを可能にする | 糸、ストラップ、バックル、フック、またはレーシングは、現地の温度および荷重に適していますか？ |
バーミキュライトコーティングのグラスファイバーはこれらの機能のいくつかをサポートできますが、材料名だけでジャケット構造の全体が定義されるわけではありません。生地はその正確な位置および用途によって指定される必要があります。
ホットフェイスライナーとは、高温の設備に最も近い生地のことです。この位置にある繊維製品は、伝熱、放射熱、振動、鋭利な角、スケール、および繰り返される熱サイクルにさらされる可能性があります。
バーミキュライトコーティングのグラスファイバーは、以下の場合に実用的な候補となります：
BSTFLEX バーミキュライトコーティンググラスファイバー生地は、暴露時間、熱源、取り付け、および作業条件に応じて、最高約 815°C / 1500°F までの高温用途向けとして公開されています。この数値は選択した生地グレードに適用されるものであり、完成したブランケットに自動的に適用されるわけではありません。
バルブ、フランジ、パイプ、または排気部品の表面温度は、プロセスの他の場所で測定された温度とは異なる場合があります。また、生地はボルト、フランジ、溶接部、サポート、または断熱材の隙間の周囲で局所的なホットスポットを経験する可能性もあります。
材料選定のために以下を特定してください：
プロセス流体の温度だけで生地を選定しないでください。実際のライナー位置での温度の方が、より関連性の高い値です。
高温接触に適した生地が、自動的に最良の外側ジャケット材料となるわけではありません。着脱式カバーの外側には、雨、油、清掃、日常的な取り扱い、および繰り返される折りたたみに耐える性能が求められる場合があります。
バーミキュライトコーティングのグラスファイバーは、主に熱保護および高温摩耗のために選ばれた乾燥した鉱物処理表面を備えています。シリコンコーティングのグラスファイバーはラバーコーティングされた表面を備えており、耐湿性、耐油性、耐候性、および繰り返しの取り扱い目的でより一般的に選ばれます。
したがって、典型的な多層配置では以下のように使用されることがあります：
| 位置 | 使用可能な材料 | 主な理由 |
|---|---|---|
| ホットフェイス | バーミキュライトコーティンググラスファイバーまたはその他の認定された耐熱性繊維 | より高い温度への露出および高温摩耗 |
| コア | グラスファイバー、シリカ、セラミックファイバー、またはその他の選定された断熱材 | 熱損失の低減および表面温度の制御 |
| アウターシェル | シリコンコーティンググラスファイバーまたはその他の適切なカバー用生地 | 取り扱い、湿気、油、および環境保護 |
| 補強 | メッシュ、追加の布地、または局所的な補強 | 形状保持と荷重分散 |
これは万能なレシピではありません。層の配置は、実際の機器、環境、およびメンテナンスのルーチンに合わせて選択する必要があります。
耐高温性が耐候性よりも重要視される、適切な屋内または保護された用途において、外層として使用できます。ただし、湿潤状態、油分のある状態、または屋外の環境において、コーティングされた外殻の代わりとして自動的に使用すべきではありません。
外部で使用する前に、以下を評価してください：
耐水性の生地だけでは、完成したジャケットを完全防水にすることはできません。縫い目、留め具、切り抜き、貫通部、重なり方向なども、組み立てデザインの一部となります。

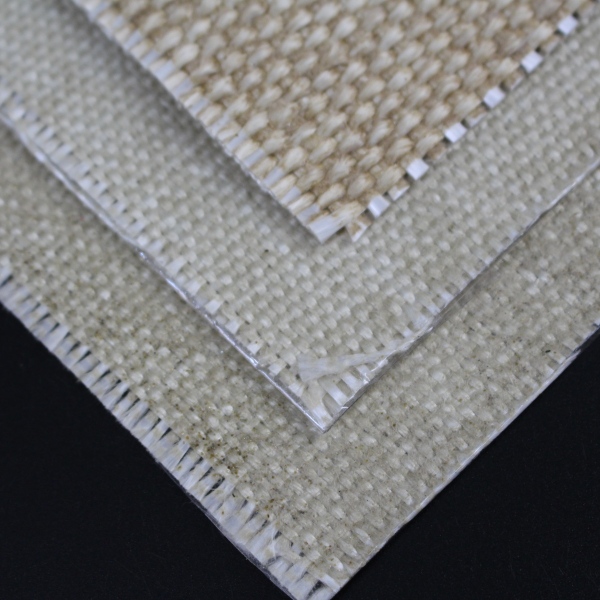

BSTFLEXは、約0.8 mmから3.0 mmまでの標準的なバーミキュライトコーティングガラス繊維布を供給しています。適切な厚さは、柔軟性、耐摩耗性、機械的サポート、加工性、および必要な熱障壁によって異なります。
| 公称厚さ | 公称重量 | 取り外し可能なカバーとしての使用が可能 |
|---|---|---|
| 0.8 mm | 615 g/m² | 軽量ライナー、柔軟なラッピング、または一般的な遮熱層 |
| 1.0 mm | 816 g/m² | 一般的な取り外し式カバーのファブリケーションおよび配管・バルブ用ライナーの用途 |
| 1.5 mm | 1020 g/m² | 中負荷用ライナー、熱保持パネル、または機器カバー |
| 2.0 mm | 1380 g/m² | より高耐久なサーマルバリアおよび高耐摩耗性内部層 |
| 2.5 mm | 1680 g/m² | 過酷な条件向けの断熱ブランケットまたは重度遮熱層 |
| 3.0 mm | 1900 g/m² | 重量と継ぎ目の嵩張りが許容される高負荷熱保護用途 |
これらは一般的な適用限界ではなく、選択の出発点となるものです。より厚手の生地を使用することで耐久性や熱容量が向上する場合がありますが、ブランケットの重量、縫い目の厚み、小さな設備周りでの曲げにくさが増す可能性もあります。
生地の厚みを増しても、承認された使用温度が上がるわけではありません。耐熱性能は、繊維、処理、構造、および暴露条件に依存します。
より厚いグレードにより以下が得られる場合があります：
また、以下が生じる可能性もあります：
デフォルトで最も厚手の生地を選ぶのではなく、代表的な加工サンプルで素材を承認してください。
高温面生地と保温芯材はセットで選定する必要があります。ライナーは、不要な剛性や摩耗を生じさせることなく、選定した保温材を保持、支持、または保護できなければなりません。
以下を確認してください：
カバーの断熱性能は主に断熱システム全体からもたらされます。バーミキュライトコーティングのグラスファイバーはファブリック層の1つであり、規定の保温材の厚みを代替するものとして扱うべきではありません。
縫製糸や縫い目の構造が局所の条件に適していない場合、耐熱ライナーはより低い定格の縫い目部分から損傷する可能性があります。
加工仕様書には以下を規定する必要があります：
可能な限り、重要な縫い目が最も高温になる表面や鋭利な設備のエッジに直接接触しないようにしてください。
バルブカバーは、操作やメンテナンスのためのアクセス性を維持しながら、ボディ、ボンネット、ステム、アクチュエータ、および隣接するフランジの周囲にフィットする必要があります。ボンネット、フランジの端、および配管接続部付近の局所的なホットスポットに対処するには、レイヤー仕様を使用してください。
ライナーはバルブの動きや点検箇所へのアクセスを妨げてはなりません。完全なカスタムアセンブリについては、着脱式保温ブランケットカテゴリおよび利用可能なバルブカバー構成をご確認ください。
フランジカバーでは、継手やボルトの周りに熱が集中することがよくあります。パターンは、鋭利なフランジのエッジから保温材を保護しながら、現場で必要な点検や漏れ監視を行えるようにする必要があります。
カバーを頻繁に取り外す場合は、合わせ目、オーバーラップ、および締結箇所の摩耗を確認してください。すべてのパネルの重量を増やすよりも、局所的な補強を行う方が効果的な場合があります。
排気部品では、高温、振動、および輻射熱が複合的に発生する可能性があります。ライナーが表面に接触するかどうか、および動きによって擦れが生じる可能性があるかどうかを特定してください。選択したファブリック、保温コア、補強材、および取り付けシステムは、完全なアセンブリとして検討する必要があります。
ポンプ、熱交換器、タービン、反応器、およびその他の機器では、メンテナンス時に必要なパネルのみを取り外せるように、分割式ジャケットが必要となる場合があります。パネルの分割は、シームの位置、重なり、および留め具の数に影響します。
ファブリックパターンが承認される前に、ブラケット、計器、ノズル、およびアクセスパネルを示す機器の図面または写真を提供してください。
毎週取り外されるカバーは、年次シャットダウン時にのみ開けられるカバーとは異なる負荷に直面します。頻繁な取り扱いは、温度が材料の定格内であっても摩耗を引き起こす可能性があります。
頻繁に取り扱われるカバーについては、以下を評価してください：
大規模なリピート注文が承認される前に、代表的なプロトタイプを実際の作業手順に従って取り付け、取り外し、再取り付けする必要があります。
現場の保守手順に従ってライナーと完成したカバーを点検してください。関連する観察事項には以下が含まれます：
生地の形状がまだ保たれているかどうかだけで評価しないでください。部分的に損傷したライナーは、本来の目的である断熱材の保持や隣接層の保護ができなくなっている可能性があります。
| RFQ項目 | 提供すべき情報 |
|---|---|
| 供給範囲 | ロール生地、カットパネル、縫製済みライナー、縫製用キット、または完全な断熱カバー |
| 層の位置 | ホットフェイス、内側保持クロス、補強補強層または外被 |
| 機器 | バルブ、フランジ、配管、排気部品、タービン、ポンプ、その他の機器 |
| 温度 | 提案された布地層における通常および最高温度 |
| 曝露 | 直接接触、放射熱、熱風、振動、摩耗、または汚染 |
| 布地仕様 | 必要な厚さ、重量、幅、ロール長、および公差 |
| 断熱システム | 芯材、厚さ、密度、支持メッシュ、および外殻 |
| 製造 | 糸、縫い目、留め具、補強、および仕上がり寸法 |
| メンテナンス | 予想される取り外し頻度、清掃、および保管条件 |
| ドキュメント | 必要なデータシート、検査記録、サンプル承認、または顧客仕様書 |
| 数量 | 試作品、プロジェクトバッチ、OEM生産、またはリピート交換注文 |
はい。選択されたグレードが温度および機械的負荷に適している場合、ホットフェースライナー、断熱保持布、補強層、またはその他の内部層として使用できます。
いいえ。最適な材料は、実際のライナー温度、接触条件、必要な柔軟性、および使用環境によって異なります。選択されたガラス繊維のグレードを超える負荷がかかる場所では、より高温用のシリカまたはセラミック繊維テキスタイルを検討することができます。
屋内または保護された用途に適していると考えられますが、湿気、油、天候、および繰り返しの取り扱いが重要となる場所では、シリコンコーティングされたカバーやその他の環境保護カバーの代わりとして自動的に使用すべきではありません。
万能な厚みというものはありません。BSTFLEXの標準的なオプションは、約0.8 mmから3.0 mmの範囲です。レイヤーの機能、柔軟性、耐摩耗性、縫い目の構造、およびジャケット全体のデザインに応じてグレードを選択してください。
いいえ。厚さは重量、耐久性、熱容量、および加工性に影響を与えますが、承認された使用温度を倍増させるわけではありません。
はい。高温用の内層にはバーミキュライトコーティングされたグラスファイバーを使用し、温度が低い外殻にはシリコンコーティングされたグラスファイバーを使用することができます。各層は、それぞれの位置における条件に合わせて選定する必要があります。
はい。標準ロール、カスタム幅やロール長、カット品、縫製部品、および完全な着脱式断熱カバーについて、プロジェクトのスコープに応じて検討可能です。
ロール材の場合は、必要な厚さ、幅、ロール長、数量、および意図する層の位置をBSTFLEXにご連絡ください。現在の バーミキュライトコーティンググラスファイバークロス のサイズ範囲を出発点としてご確認ください。
完成品のカバーについては、機器の図面、写真、稼働温度、断熱要件、メンテナンス時のアクセス性、およびご希望の固定方法をご提供ください。BSTFLEXでは、カスタムの 着脱式断熱ブランケット、または買主独自の加工プログラム用に選択された素材。
その他のテキスタイルオプションを高温ファブリックカテゴリーで比較するか、素材の選定、サンプル、お見積りのサポートについてBSTFLEXにお問い合わせください。
