編組対ニット・ファイヤースリーブ：どちらの構造を選ぶべきか？

編組（ブレード）およびニット（編み）構造の耐火スリーブは、内部のガラス繊維構造が異なっていても、外側は同じシリコンコーティングを施すことができます。編組耐火スリーブは糸を交差させて作られ、ニット耐火スリーブは糸をループ状に連結させて作られます。この違いは取り付け、曲げ、取り扱いの際に重要となりますが、どちらの完成品スリーブがより優れた熱保護性能を提供するかを決定づけるものではありません。

ルートが固定された量産用ホースアセンブリの場合、編組構造が実用的な出発点となります。曲げへの追従性やアセンブリ形状の変化が主な懸念事項である場合は、ニット構造の代替品を検討してください。最終的な選択は、構造の名称だけで判断せず、完成品スリーブの仕様と取り付けサンプルに基づいて行ってください。

「BSTFLEX fire sleeve range」には、ホース、ケーブル、ワイヤー、流体ライン保護のための両方の構造が含まれています。本ガイドでは、いずれかのタイプを生産用に承認する前に比較すべき点について説明します。

編組耐火スリーブとニット耐火スリーブの違いとは？

編組ガラス繊維構造

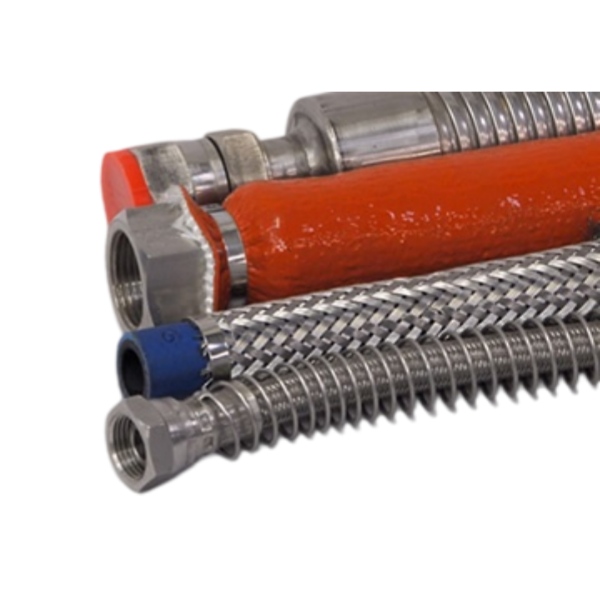

編組耐火スリーブでは、ガラス繊維の糸がチューブの周囲で交差するパターンで編まれています。シリコンコーティングが施される前のテキスタイル構造は、編組の形状と糸の密度によって決まります。

密に構成された編組は、取り扱いや組み立てに適したコンパクトな筒状のボディを提供できます。編組＝硬いというわけではなく、伸縮性のある編組構造も存在します。完成したシリコンコーティング済みスリーブの許容膨張率は、コーティングされていない編組から推測するのではなく、その製品ごとに確立される必要があります。

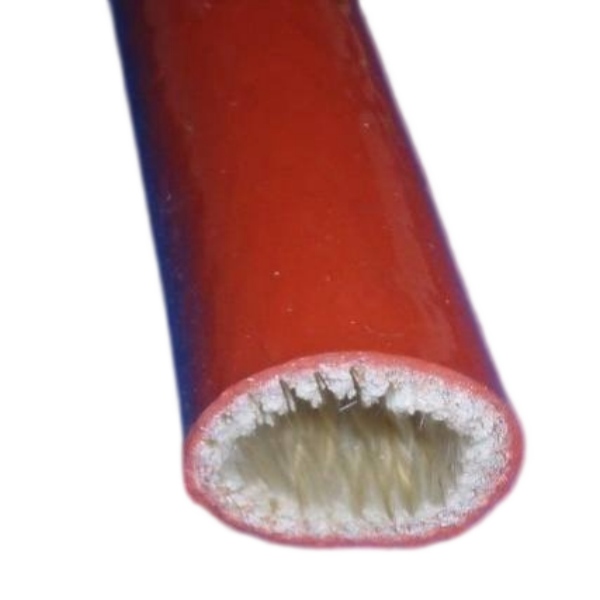

「BSTFLEX EFRS braided silicone fiberglass fire sleeve」は、編組ガラス繊維基材とシリコンゴムを組み合わせたもので、ホース、ワイヤー、ケーブル、ラインの保護用として提供されています。

ニットガラス繊維構造

ニット耐火スリーブでは、糸は編組のような交差パターンではなく、連結されたループを形成します。ループ形状の変化により、テキスタイルは変形し、その下のコンポーネントに追従することができます。ニット構造は柔軟性に寄与する要素の一つであり、それだけで柔軟性のすべてが規定されるわけではありません。

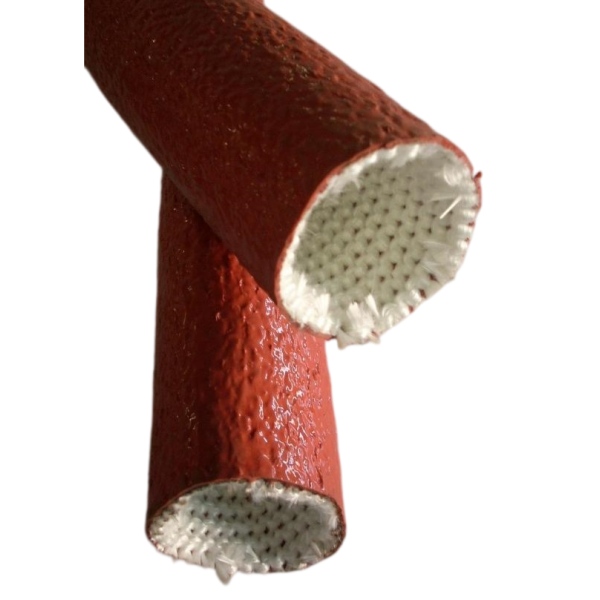

「BSTFLEX knitted fire sleeve」は、シリコンゴムコーティングを施したニットガラス繊維を使用しています。追従性や取り付けの柔軟性が重要なアセンブリにおいて検討すべき選択肢です。

編組耐火スリーブ vs ニット耐火スリーブ：実用的な比較

この比較を使用してサンプルを絞り込んでください。これはすべての編組およびニット製耐火スリーブのランキングではありません。壁の構造やコーティングが異なれば、結果が変わる可能性があります。

編組耐火スリーブはいつ選ぶべきか？

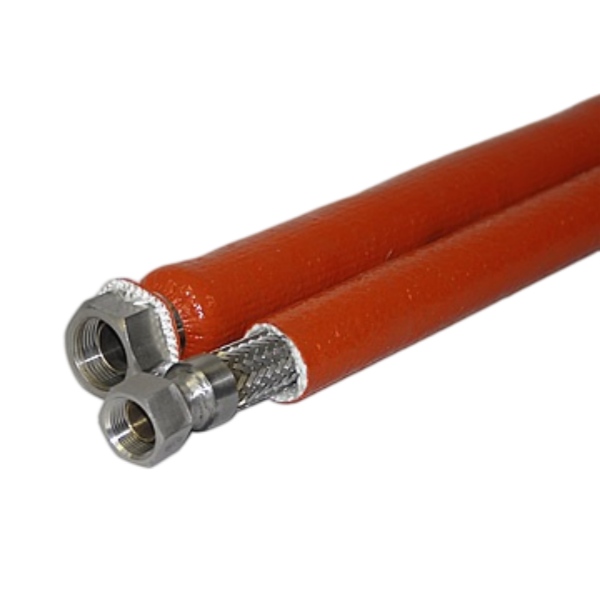

プロジェクトで明確な管状構造が求められ、保護対象のアセンブリの寸法が一定である場合は、編組耐火スリーブから検討を始めてください。例えば、OEMホース組立業者は、ホースの図面、スリーブの切断長、および計画された継手取り付け順序と照らし合わせて、EFRSシリーズを評価できます。

サンプルがホースに沿ってどのように送られるか、曲げ部分でどのように収まるか、そして仕上げられた端部が所定の位置に留まるかどうかを比較してください。保護対象のセクションが長い場合は、短いサンプルだけで製品を承認するのではなく、意図した長さで試用してください。

編組構造は、承認された図面や認定によって明示的に要求されている場合にも正しい選択です。公称内径や宣伝されている温度が似ているという理由だけで、ニット製スリーブを代用しないでください。代用は実際の要件と照らし合わせて検討する必要があります。

ニット製耐火スリーブはいつ選ぶべきか？

取り付けにおいて適合性が特に求められる場合は、ニット製耐火スリーブを評価してください。例としては、複数のコンポーネントの周囲を通るホース、断面が局所的に変化するケーブル束、またはスリーブの硬さによって取り付けが困難になるアセンブリなどが挙げられます。

編組の試用で使用したものと同じアセンブリで、ニット製サンプルを比較してください。過度な束ねが生じることなく経路に沿うか、コーティングが損傷していないか、配置後に必要な被覆が維持されているかを確認してください。

可動機器の場合は、意図した動きを評価に含めてください。手で簡単に曲げられるスリーブが、繰り返しの動作によるサービス環境で必ずしも許容可能な性能を示すとは限りません。初期の柔らかさを耐久性の結果として扱うのではなく、機器の負荷から必要な試験条件を設定してください。

曲げの柔軟性と継手への拡張性を分けて考える

「スリーブは経路に沿って曲がるか」と「継手を通過できるか」という2つの質問は、しばしば混同されます。これらには個別の確認が必要です。スリーブはきついカーブに沿うことができても、大きなコネクタを通過させるための十分な開口部がない場合があります。

実際のホースまたは束の外形寸法と、取り付け経路上の最大の箇所を記録してください。ホース本体が最大のセクションであると想定するのではなく、フェルール、ナット、コネクタ、エルボを確認してください。

例えば、38 mmの継手を持つ25 mmのホースを想定してください。公称29 mmのスリーブがニット製であるという理由だけで承認すべきではありません。その使用可能な開口部と許容される拡張性は、仕上げられたスリーブを損傷することなく継手を収容する必要があります。より大きなチューブを選択する場合は、より細いホースに沿った結果としてのフィット感も確認する必要があります。

新しいアセンブリの製造中に、障害となる端部を組み立てる前にスリーブを取り付けることで、問題が解決する場合があります。承認されたホース組み立てプロセスに従ってください。使用可能な端部アクセスがない取り付け済みのラインの場合、編組からニットに変更してもアクセス問題は解決しません。

開閉可能なスナップラップ耐火スリーブは、そのような状況で評価すべき別の構造です。その閉じた状態のフィット感、継ぎ目の被覆、および熱的要件は個別に確認する必要があります。

編組耐火スリーブの方が耐熱温度が高いのか？

定義上はそうではありません。公開されているBSTFLEXの編組EFRSおよびニット製品のページでは、どちらも260°Cの連続使用温度上限が記載されています。その共通のカタログ値によって、熱的または機械的性能のあらゆる側面が互換性を持つわけではありません。

連続使用温度と、短時間の炎や溶融飛沫への曝露を分けて考えてください。期間、試験構成、合格基準のないピーク曝露数値だけでは、2つのスリーブを比較するには不十分です。

意味のある熱的比較を行うには、熱源、曝露時間、取り付け形状、および保護対象コンポーネントでの許容温度を定義してください。その上で、提案されたスリーブ構造に適用可能な証拠を要求してください。「編組」や「ニット」という言葉から温度低減を推定しないでください。

ホース、ケーブル、または流体ラインも独自の動作制限を保持しています。耐火スリーブを追加することは、保護対象コンポーネントの定格動作温度を上げる根拠にはなりません。

摩耗、流体、および認定を個別に比較する

構造の比較を、あるスリーブがあらゆる面で優れているという根拠のない主張にしてはいけません。ブラケットでの擦れ、取り付け時の取り扱い、繰り返しの屈曲、引っ張りに対する耐性など、機械的要件を具体的に指定してください。これらは異なる質問です。

摩耗が重要な場合は、同じ接触および動作条件下で製品を比較してください。流体への曝露が重要な場合は、実際の流体、温度、および接触時間を特定してください。耐油性に関する一般的な記述は、すべての作動油、燃料、または洗浄剤に対する適合性を確立するものではありません。

同様に、編組構造は航空宇宙規格の承認の証明ではなく、ニット構造は普遍的な産業認定ではありません。グレードの説明は、証拠そのものではなく、関連する仕様と証拠を要求するための手がかりとして扱ってください。

どの製品と構造が試験されたか、どの試験方法と版が使用されたか、どのような取り付けが評価されたか、どのような合格基準が適用されたかを尋ねてください。結果を別のサイズ、コーティング、クロージャー、またはアセンブリに適用する前に、適用範囲を確認してください。

OEMバイヤー向けのサンプル承認計画

両方の候補について、1つのアセンブリ図面と1セットの合格要件を送付してください。これにより、購買、エンジニアリング、および生産部門に共通の比較基準が提供されます。

両方の候補が必要な性能を満たした後にのみコストを比較してください。メートル単価に加えて、取り付け時間、切断ロス、梱包、および検査作業を含めてください。異なる組み立てプロセスを必要とする安価なスリーブが、必ずしも最終的なソリューションとして低コストであるとは限りません。

承認されたサンプルと部品の識別情報を図面と一緒に保管してください。将来の購入時には、単に同じ色と直径のシリコン耐火スリーブを指定するのではなく、承認された構造と仕様を参照する必要があります。

よくある質問

編組（ブレード）耐火スリーブとニット耐火スリーブの主な違いは何ですか？

ガラス繊維の織り構造です。編組耐火スリーブは糸を交差させて使用しますが、ニット耐火スリーブはループを連結させて使用します。最終的なシリコンコーティング、壁構造、および寸法も比較に含める必要があります。

ニット耐火スリーブの方が常に柔軟ですか？

いいえ。ニット基材は有用な適合性を提供する場合がありますが、完成したスリーブを比較する必要があります。曲げの柔軟性、直径の拡張性、および繰り返しの動作中の挙動は、個別の性能要件です。

ニット耐火スリーブは編組耐火スリーブの代わりになりますか？

用途が許せば代替品として検討できますが、呼び径を合わせるだけでは承認として不十分です。取り付け、寸法、熱的要件、および既存の構造を指定する図面や認定を確認してください。

油圧ホースにはどちらの構造を使用すべきですか？

選択した製品が組み立て要件を満たしている場合、どちらも適切である可能性があります。必要な保護から始めて、ルーティング、継手のクリアランス、動作、および製品の取り付け手順を比較してください。

既に取り付けられたアセンブリにはどちらの構造が適していますか？

まず、アクセス可能な端部があるか、チューブ状スリーブを通すための実行可能な経路があるかを確認してください。そのアクセスがない場合は、別のチューブ状繊維構造で問題を解決しようとするのではなく、開閉可能な構造を検討してください。

編組およびニット耐火スリーブのサンプルを請求する

ホースまたはケーブルの寸法、最大の継手寸法、保護する長さ、ルーティング図面、熱曝露、および必要な数量をBSTFLEXに送付してください。取り付け段階および指定された試験や承認要件を含めてください。

「編組耐火スリーブ」および「ニット耐火スリーブ」の製品ページをサンプル選択の出発点として使用してください。BSTFLEXは、提案された製品に対して、直径、壁構造、カット長、マーキング、および梱包要件を評価できます。

製品データ、サンプル評価、またはOEM見積もりについてはBSTFLEXにお問い合わせください。並行して組み立て試験を行う必要がある場合は、両方の構造を指定してください。
