触媒コンバーター用ヒートシールド材：OEMプロジェクト向けのシート選定

触媒コンバーターのヒートシールド材に関する同一の依頼に対して、2社のサプライヤーが見積もりを提出したとしても、その構造が大幅に異なる場合があります。一方の企業はコンバーターの形状に合わせた薄い金属製カバーを提案するかもしれません。別の企業は幅広のアンダーボディパネルを提示する可能性があります。また、3社目の企業は金属表面材の間に断熱材を挟む構造を含めるかもしれません。材料名と価格だけでこれらの見積もりを比較しても、主要なエンジニアリング上の要件は解決されないままになります。

触媒コンバーターのヒートシールド材は、高温の排気アセンブリと近くの車両部品との間に外部熱バリアを形成します。シート材の購入にあたっては、まずバリアの位置、取り付け方法、層構造を明確にしてください。それらが決定して初めて、合金、板厚、エンボス形状を意味のある形で仕様化できます。

本ガイドは、遮熱用の金属シートに関するものです。触媒担体、その内部サポートマット、盗難防止プレートについては対象外としています。

図面が実際に要求している部品を特定する

コンバーターのケーシングとそのヒートシールドは同一の部品ではありません。ケーシングは触媒アセンブリを包み込み、外部ヒートシールドはその外側の熱曝露を制御します。Walkerのコンバーター構造ガイドでは、本体、触媒クッションマット、および外部の本体・パイプ用ヒートシールドを区別しています。

図面上に熱源側と車体側を明記してください。アセンブリ図も含める必要があります。平坦な外形線だけでは、どの表面がコンバーターに面しているか、または完成品がどのように保持されるかを示すことができません。

コンバーターは単なるパイプの高温部以上の存在である

触媒反応により、排気中の汚染物質が変換される際に熱が発生する場合があります。Walkerは、この発熱について同社のコンバーターの作動原理に関する説明の中で解説しています。したがって、近くのパイプ用シールドからコピーした材料仕様は、そのまま採用するのではなく、コンバーターの取り付け状況と照らし合わせて検証する必要があります。

開発にあたっては、バリアが何を保護しなければならないかを特定してください（フロアパネル、配線コネクター、フルード配管、またはその他のアセンブリなど）。保護対象の各部品に対して、合意された温度上限と測定位置を設定します。目的は、試験後にシールドの露出面が無傷に見えるようにすることだけではありません。

コンバーターの異常過熱は、シールドの開発とは分けて考えてください。失火を含むエンジンの不具合は、コンバーターの過度な温度上昇を引き起こす可能性があります。シールドを変更しても根本的な不具合は解消されません。Walkerのコンバーターの故障に関するガイダンスでは、原因の特定と修正の重要性を強調しています。

アセンブリ内での位置に応じて金属を選択する

成形加工を行うコンバーター隣接シールド用のステンレス鋼

コンバーターの近くに配置する成形バリアについては、測定された熱曝露、環境条件、および成形要件に対してステンレス鋼を評価します。「ステンレス鋼」としか記載されていない見積もりを承認するのではなく、鋼種を指定してください。鋼種依存の耐酸化性、高温強度、および熱膨張については、耐熱ステンレス鋼の技術データに記載されています。

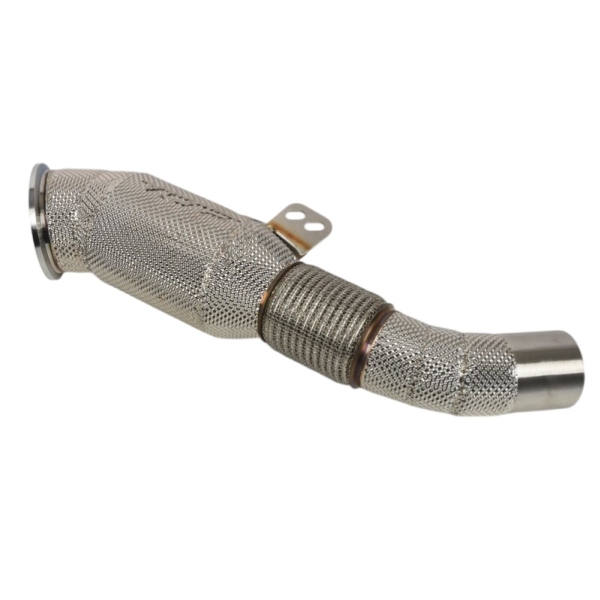

BSTFLEX エンボス加工ステンレス鋼遮熱シートは、触媒コンバーター用途を含むカスタムヒートシールド製作向けに提供されています。提案されたシートを実際の構成部品と照らし合わせて検討できるよう、必要な合金、ベースメタルの板厚、および成形図面を提供してください。

軽量かつ間隔を空けた熱バリア用のアルミニウム

アルミニウムは自動車の遮熱材として確立された素材ですが、その適合性は排気コンポーネントの名称から推測するのではなく、シートの動作温度で評価する必要があります。車体取り付けパネルの場合は、選択した合金と調質を、間隔、支持部、および必要な耐久性と併せて評価してください。

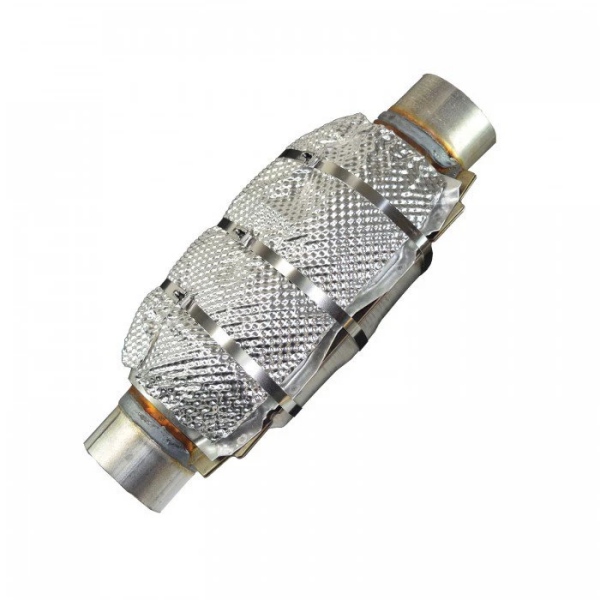

BSTFLEX エンボス加工アルミニウム遮熱材は、カスタムの放射熱バリアとして成形可能なシートの選択肢です。アルミニウム製触媒コンバーター遮熱材の提案書には、シートの配置場所と、それが単独のバリアなのか、より大きなアセンブリの一部なのかを明記する必要があります。

合金625：ニッケル合金の使用が正当化される場合

合金625 Inconel遮熱材は、要求の厳しい排気プロジェクトにおけるもう一つの選択肢です。すべてのコンバーターのデフォルト仕様として扱うのではなく、特定された素材の耐久性の限界など、定義された要件に基づいて評価してください。

曝露時間は重要です。Haynesの合金625データは、有用な強度と耐酸化性について説明していますが、長期間の高温曝露後の脆化についても警告しています。高温合金の指定は、無制限の連続使用を承認するものではありません。

アルミナイズド鋼はアルミニウムシートではありません

交換用およびOEM仕様では、アルミナイズド鋼が指定される場合があります。その説明を「アルミニウム」と短縮しないでください。

アルミナイズド鋼は、鋼の基材にアルミニウムを含むコーティングを施したものです。例えば、Cleveland-Cliffsは自社のAluminized Type 1鋼を、アルミニウム・シリコン層で溶融めっきされた鋼と説明しています。これは、母材がアルミニウムであるシートとは異なる素材構造です。

この区別は代替品の決定に影響します。図面にコーティング鋼が指定されている場合は、基材とコーティングの要件を問い合わせてください。銀色の外観が似ているという理由だけで、裸のアルミニウムを同等品として見積もらないでください。同様に、すべての外部シールドがその下のコンバーターケースと同じ合金を使用していると想定しないでください。

完全な層構造を指定する

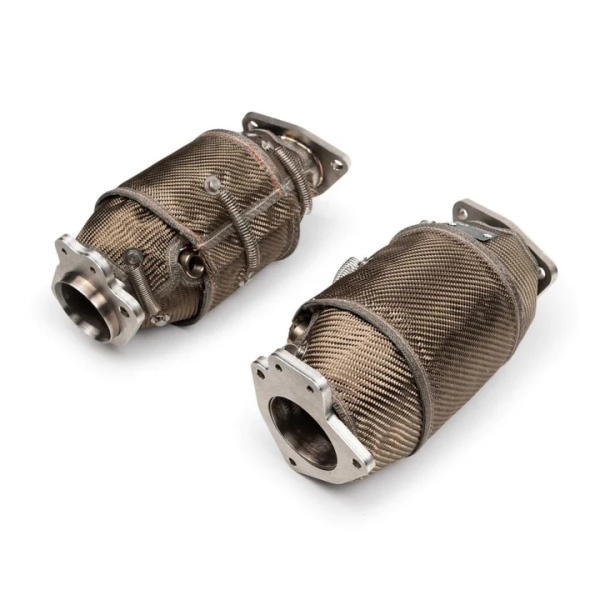

裸のエンボスシートと断熱コンバーターシールドは異なる製品です。アルミニウムの外層だけでは、その部品に断熱材、別の金属層、または設計された内部空間が含まれているかどうかは分かりません。

多層構造の要求については、コンバーターから車体までの層の順序、個々の仕様、端部の閉鎖方法、および固定の詳細を示してください。厚さが個々の金属スキンを指すのか、断熱材を指すのか、それともアセンブリ全体を指すのかを明記してください。

完成した複合シールドの温度定格や熱低減性能を、その金属表面にそのまま適用しないでください。何がテストされ、どのように取り付けられ、どこで結果が測定されたかを尋ねてください。

同様に、コンバーターのカバー率を新しい設計に普遍的に適用しないでください。カバー範囲、断熱、換気の変更は、コンバーターまたは車両システムのエンジニアと検討し、その取り付けに対して検証する必要があります。囲い込みを増やすこと自体が、改善を実証するものではありません。

アンダーボディの耐久性は固定具と端部から始まる

初期の熱的結果だけでなく、環境曝露を仕様に含めてください。Walkerは、コンバーター関連の損傷メカニズムとして、道路からの衝撃、腐食、熱衝撃、疲労を挙げています。アンダーボディシールドプログラムでは、これらが適用される耐久性チェックを定義するための有用な出発点となります。

ファスナー、サポートワッシャー、素材の界面、およびトリミングされた端部をアセンブリとして検討してください。折り曲げられた端部に水やゴミが溜まらないか、取り付けエリアが適切にサポートされているか、隣接する素材に腐食防止対策が必要かどうかを尋ねてください。製造中に未指定のコーティングやワッシャーを追加するのではなく、プロジェクトで承認されたソリューションを使用してください。

薄い熱バリアをスキッドプレートとして扱わないでください。衝撃保護も必要な場合は、それを個別の性能要件として明記し、それに応じて構造を検証してください。

エンボス加工も成形検討に含める必要があります。提案されたパターンがフランジ、湾曲部、取り付けエリアと互換性を保っているか確認してください。より広範な構造的役割については、「自動車の遮熱材にエンボス加工金属が使用される理由」で説明されています。購入図面には、パターンと許容される成形状態を定義してください。

正確に見積もることができる素材照会書を作成する

部品図とそのアセンブリのコンテキストを一緒に送付してください。既存の設計については、承認された素材仕様とリビジョンを含めてください。開発作業については、どのフィールドが固定されており、どのフィールドがサプライヤーの検討対象として残されているかを特定してください。

使用済みのサンプルは形状を明確にするのに役立ちますが、歪み、腐食、または欠落している取り付け機能に注意してください。損傷したエッジや伸びた取り付け穴を、意図された設計を確認せずに新しい生産基準にしないでください。

同じ取り付け条件下でサンプルを比較する

生産材料を選択する前に、比較方法について合意してください。同じコンバーターの負荷、遮蔽位置、取り付け配置、および保護対象部品の測定ポイントを使用してください。サンプル間で形状や断熱材が変更される場合は、それらの変更を記録してください。その結果は、単なる金属ではなく、アセンブリの比較となります。

合格の基準を定義してください。有用な基準には、合意された曝露後の保護対象部品の温度、保持されたクリアランス、許容可能な変形、および取り付けの完全性が含まれます。使用環境の汚染が関連する場合は、きれいな新しいサンプルのみを評価するのではなく、指定された調整を含めてください。

「熱を一定の割合で低減する」といった記述は、測定量なしでは不完全です。放射熱流束、表面温度上昇、およびキャビン空気温度は、互換性のある結果ではありません。購入の決定で性能に関する主張を使用する前に、テストの配置と測定基準を要求してください。

よくある質問

触媒コンバーターのヒートシールドにはどのような材料が使用されていますか？

構造はさまざまです。ステンレス鋼、コーティング鋼、アルミニウムベースのバリアはすべて、コンバーター周辺の遮蔽に関連しています。材料を選択する前に、部品がコンバーターに近いのか、車体に取り付けられているのか、断熱アセンブリとして構築されているのかを確認してください。Alloy 625は、特に正当な理由がある用途に対して評価される場合があります。

触媒コンバーターのヒートシールドは盗難防止シールドと同じですか？

いいえ。熱シールドは熱曝露を制御するものであり、盗難防止プレートはコンバーターへのアクセスを制限することを目的としています。どちらかの機能がもう一方を証明すると想定しないでください。組み合わせた主張には、独自の設計根拠と検証が必要です。

エンボス加工されたアルミニウムシートは、断熱コンバーターシールドの代わりになりますか？

検証なしで同等の代替品として使用することはできません。断熱材や追加の金属層を取り除くと、アセンブリが変更されます。まず、元の構造と必要な保護側の性能を確立してください。

シートのサプライヤーは写真だけで見積もりを出すべきですか？

写真は最初の議論には役立ちますが、正確な生産見積もりには、寸法、材料要件、インターフェース、および供給範囲が必要です。取り付けられた形状を伝えるのが難しい場合は、アセンブリ図またはサンプルを含めてください。

BSTFLEXから触媒コンバーターのヒートシールド材料を調達する

BSTFLEXは、カスタム熱保護プロジェクト向けに、エンボス加工されたステンレス鋼およびアルミニウムの熱バリアシートと、Alloy 625ヒートシールド材料を提供しています。上記の製品リンクを使用して材料ファミリーを特定し、図面と仕様書を提出してレビューを受けてください。

触媒コンバーターの用途については、独自の成形プロセス用のシートが必要か、カットされたブランクが必要か、または開発されたコンポーネントが必要かを明記してください。要求されるグレード、テンパー、厚さ、パターン、および加工オプションは、互換性がある、または在庫があると思い込むのではなく、プロジェクトに対して確認する必要があります。

BSTFLEXに触媒コンバーターのヒートシールド材料のRFQを送るアセンブリ図、必要な材料または選択基準、試作数量、および予想される生産需要を添えて。
