溶接用ブランケットのサイズガイド：6x6、6x8、8x8、10x10、グロメット、およびカスタムサイズ

溶接用ブランケットは、発注書上では十分な大きさであっても、設置後に機器の一部が露出してしまうことがあります。サイドドロップ、重なり、折り返しに使用される生地は、メインの表面を覆うためには使用できなくなります。ヘム（縁取り）や縫い目によっても、公称サイズと仕上がり寸法が異なる場合があります。

この溶接用ブランケットのサイズガイドでは、6x6、6x8、8x8、10x10フィートの形式を比較し、設置に適した仕上がりサイズとハトメの配置を指定する方法を説明します。

BSTFLEXは以下を製造しています。工業用溶接ブランケットこれらの寸法およびその他のカスタムサイズで製造しています。以下の4つのサイズは参照用形式であり、当社の製造範囲の限界ではありません。限られたサイズリストに合わせて設置方法を変更するのではなく、用途に必要な寸法をご提示ください。

溶接用ブランケットサイズチャート：6x6、6x8、8x8、10x10フィート

このガイドにおいて、6x6とは6フィート×6フィートを意味し、6インチや6メートルではありません。以下のメートル法の数値は、記載された寸法の正確な換算値であり、製造公差や未指定製品の仕上がりサイズを保証するものではありません。

1800 x 1800 mmのブランケットは、6x6フィートのブランケットと全く同じサイズではありません。同様に、3000 x 3000 mmは10x10フィートよりも小さくなります。注文時には1つの単位を基準とし、換算された寸法は参考値として明記してください。

6x6と6x8の選択

6x8の溶接用ブランケットは、6x6のブランケットと比較して一方向に2フィート長くなります。その余分な長さは、レイアウトに応じて、より広い表面を覆うため、またはより長い垂れ下がり部分として割り当てることができます。両方の寸法が増加するわけではありません。

長方形の吊り下げパネルの場合、どちらの端が上部になるかをマークしてください。幅6フィート×高さ8フィートのパネルは、幅8フィート×高さ6フィートで設置する場合とは異なる取り付けレイアウトが必要になります。たとえ両者が同じ面積の生地を使用する場合であっても同様です。

8x8と10x10の選択

8x8の溶接用ブランケットの平面積は64平方フィートですが、10x10は100平方フィートです。大きい形式の方がより多くの素材でカバーできますが、構造が同一であれば生地の重量も増加します。

より大きなパネルを選択する前に、利用可能なサポート、設置のためのアクセス、およびブランケットの取り外しと保管方法を確認してください。サイズが大きいからといって、それだけで耐熱性能が高まったり、より激しいスパッタに適していると判断できるわけではありません。

ヘム加工後の仕上がり寸法を指定

「生地の裁断サイズ」「完成後のブランケットサイズ」「設置後に残るカバー範囲」という3つの測定値を分けて管理する必要があります。

裁断サイズとは、縫製前の素材の寸法です。完成サイズとは、ヘム（縁取り）や縫い目が完了した後の外寸です。設置後のカバー範囲とは、ブランケットを掛けたり、重ねたり、取り付けたりした後に実際に覆うことができる範囲のことです。

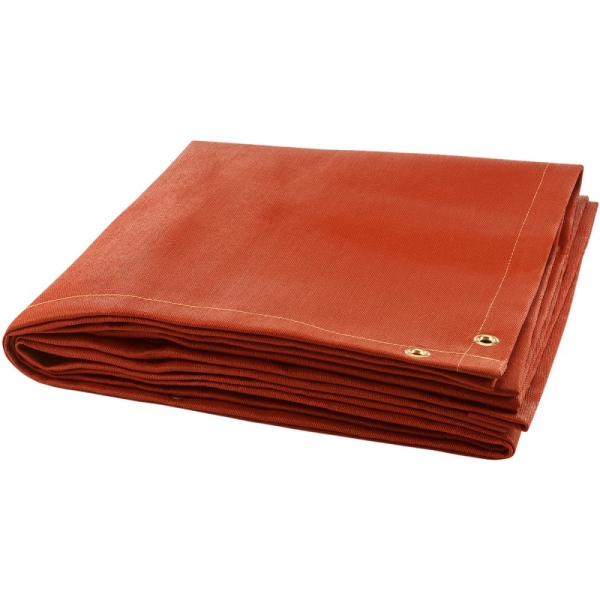

例えば、当社のシリカクロス製溶接用ブランケットのページでは、ヘムや縫い目によって、公称の開始サイズに対して完成時の寸法が小さくなることに注意を促しています。新規の特注品を注文する際は、必要な最終寸法を明示し、裁断代と完成サイズの許容誤差について確認を求めてください。

明確な指示の例：「完成後のブランケット寸法：ヘム加工および縫製後、幅2000 mm x 長さ3000 mm。製造前に製造公差を確認すること。」

これは、単位や寸法が加工前か後かを明記せずに「2 x 3のブランケット」と注文するよりも正確です。

対象物だけでなく、設置場所を測定する

吊り下げパネルの場合

必要なカバー幅と垂直方向の垂れ下がり長さを記録し、支持位置を特定します。支持ライン、ハトメの中心、完成したブランケットの端の間の関係を含めてください。フレームの外寸だけでは、その内側に収まるパネルを正確に表せない場合があります。

パネル同士が接する場所では、計画されている重なり分を考慮してください。配管、ケーブル、構造部材の周囲に開口部がある場合は、カバー範囲の要件と照らし合わせて取り付け方法を検討できるように特定してください。

機器に被せるカバーの場合

盛り上がった部分や側面の垂れ下がりを含め、意図した生地の経路に沿って測定してください。機器の上面のみを測定しても、側面まで届くために必要な生地の長さは含まれません。

形状が不規則な機器の場合は、写真と印を付けたスケッチを提供してください。どの表面を覆う必要があるか、また、可動部、通気口、保守点検口を避ける必要がある場所を明示してください。

隣接するブランケットの場合

複数のブランケットの幅を単純に合計すると、端が重なる場合に設置後のカバー範囲を過大評価することになります。フラットパネルの場合、合計のカバー幅は、それぞれの完成幅の合計から、それらの間の重なり部分の合計を引いたものになります。折り目や方向の変化によっても、追加の素材が必要になります。

火花を適切に封じ込めるための根拠として、固定された重なり代を使用しないでください。実際の溶接作業に合わせて、作業場所、粒子の飛散経路、開口部、設置方法を評価する必要があります。

ハトメ付き溶接用ブランケット：図面に記載すべき事項

ハトメ付きの溶接用ブランケットを注文することは、仕様の一部に過ぎません。穴の配置は設置方法と一致している必要があります。上端から吊り下げることを目的としたブランケットと、周囲を固定するパネルでは、必要な配置が異なる場合があります。

既存のフレームに固定の取り付けポイントがある場合は、その座標または寸法を記入したスケッチを送付してください。等間隔の穴がフレームと一致すると想定しないでください。

ハトメの間隔：最大ピッチか、正確な位置か？

これらの指示は異なります。最大ピッチは、各間隔を合意された制限以下に保ちながら、メーカーが穴を配置することを可能にします。正確な位置指定は、穴の中心が図面と一致することを要求します。

角の処理方法を明記し、穴の総数を確認してください。ピッチが端部に均等に割り切れない場合、残りの距離をどのように分配するかを図面に示す必要があります。

ここでも単位を統一してください。18インチのピッチは457.2 mmであり、450 mmではありません。ブランケットが既存の金具に適合しなければならない場合、この違いが重要になります。

ハトメは取り付け用の機能であり、機器を持ち上げるためのポイントではありません。布地、補強材、留め具、および支持構造を総合的に考慮する必要があります。穴を増やしても、安全な耐荷重定格が確立されるわけではありません。

大型およびカスタムサイズの溶接用ブランケット

BSTFLEXでは、6x6、6x8、8x8、10x10フィート以外の寸法の溶接用ブランケットも製造可能です。より小さなパネル、長方形の長いブランケット、既存設備用の交換パネル、大型機器カバーなどのご要望にも対応いたします。

例えば、最も近いヤード・ポンド法のサイズを選択する代わりに、1500 x 2500 mmや2000 x 3000 mmの仕上がりパネルを指定することも可能です。寸法、公差、取り付けの詳細については、事前に合意が必要です。

大型ブランケットの場合、選択した素材の有効幅によっては、生地を接合する必要がある場合があります。継ぎ目が許容されるかどうか、また継ぎ目が設置の妨げとなる場所があるかどうかをご指定ください。カスタムの全体サイズが、必ずしも継ぎ目のない単一幅の構造を意味するわけではありません。

形状のあるパネル、アクセス開口部、切り欠きについては、製造検討用に図面をお送りください。OEMの繰り返し注文の場合は、承認済みの図面改訂版を使用し、交換用ブランケットが同じ寸法と穴パターンを維持できるようにしてください。

素材と用途に合わせたサイズ選定

寸法は形状を定義するものであり、保護レベルを定義するものではありません。サイズと取り付けレイアウトを決定する前に、曝露状況に適した素材と仕上げ構造を選択してください。

これらの構造の違いについては、当社の溶接用ブランケット素材ガイドをお読みください。継続的な曝露、コーティングの制限、設置位置については、高温用溶接ブランケットの定格と選定を参照してください。

垂直方向の火花遮断を目的としたブランケットが、水平方向のスラグ回収に適していると想定しないでください。同様に、大型のブランケットは、可燃物の除去、隠れた開口部の評価、換気の維持、または現場の火気作業手順の適用に代わるものではありません。一般的な溶接用ブランケットを、溶接アーク放射に対する認定された眼の保護具として扱わないでください。

カスタム溶接用ブランケットの仕様例

以下は購入仕様の例であり、試験済みの製品構成や特定の溶接プロセスに対する推奨事項ではありません。

設置場所の写真またはスケッチを添付し、溶接、切断、または研削作業について説明してください。これにより、サプライヤーは寸法要件と作業環境の両方を把握し、検討することができます。

溶接用ブランケットのサイズに関する質問

BSTFLEXは6x6、6x8、8x8、10x10以外のサイズも供給できますか？

はい。その他の溶接用ブランケットサイズもカスタム製造可能です。必要な仕上がり幅と長さをフィート、インチ、またはミリメートルで指定し、素材および取り付け要件と併せてお知らせください。

6x6の溶接用ブランケットは、縫製後も常に72 x 72インチですか？

必ずしもそうとは限りません。公称サイズは、ヘムや縫い目が完成する前の生地を指す場合があります。見積もられたサイズがカットサイズか仕上がりサイズかを確認し、注文時に仕上がり寸法と許容誤差を確定してください。

グロメットなしの溶接用ブランケットを注文できますか？

はい。BSTFLEXでは、グロメットなしの構造やカスタムの取り付け仕様も提供しています。ブランケットの設置方法や固定方法を明記し、それに応じて端部の仕上げを指定できるようにしてください。

適切なグロメットの間隔はどれくらいですか？

取り付けレイアウトとブランケットの仕上がり構造によって異なります。既存のフレームの場合は、実際の固定点位置を提供してください。新規設置の場合は、製造前にサポート構成、穴の間隔、および補強について合意してください。

大きなブランケットをカットしてサイズを小さくできますか？

完成したブランケットをカットすると、ヘム、補強、または取り付け点が失われ、追加の仕上げが必要な端部が残る可能性があります。注文段階で必要な仕上がり寸法を指定するか、ブランケットを改造する前に素材固有の加工指示を入手してください。

10x10のブランケットは6x6よりも優れた熱保護を提供しますか？

それはより広い平坦な面積を提供するものであり、自動的に保護レベルが高くなるわけではありません。熱およびスパッタに対する性能は、選択した素材、構造、および暴露条件に依存します。

必要なサイズの溶接用ブランケットをリクエストする

仕上がり寸法、希望する素材または作業条件、グロメット図面、数量、および梱包要件をBSTFLEXまでお送りください。交換用パネルの場合は、写真と既存の固定点の測定値を含めてください。

6x6の溶接用ブランケット、6x8の吊り下げパネル、8x8の機器カバー、10x10のブランケット、またはその他のカスタムサイズであっても、必要な寸法と構造に基づいて見積もりを作成できます。
