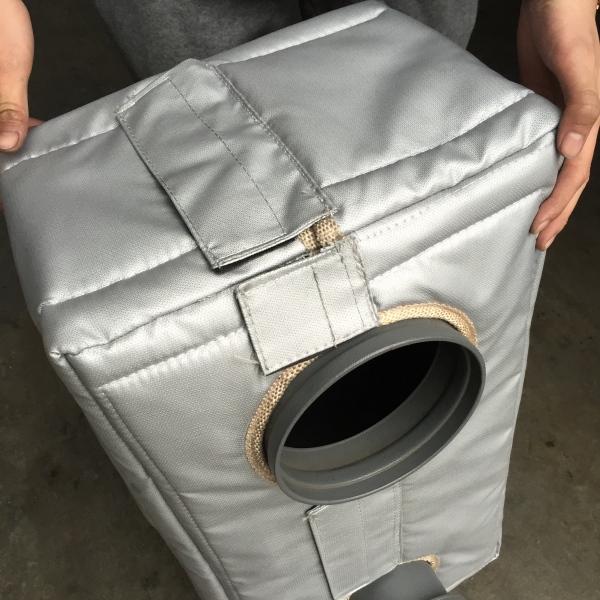

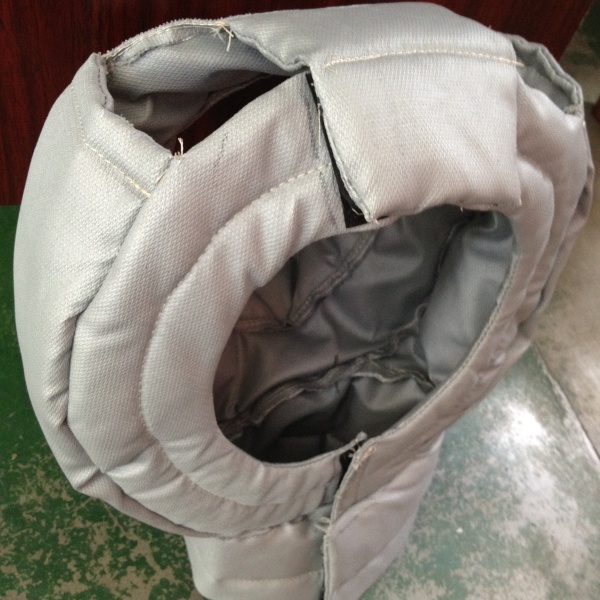

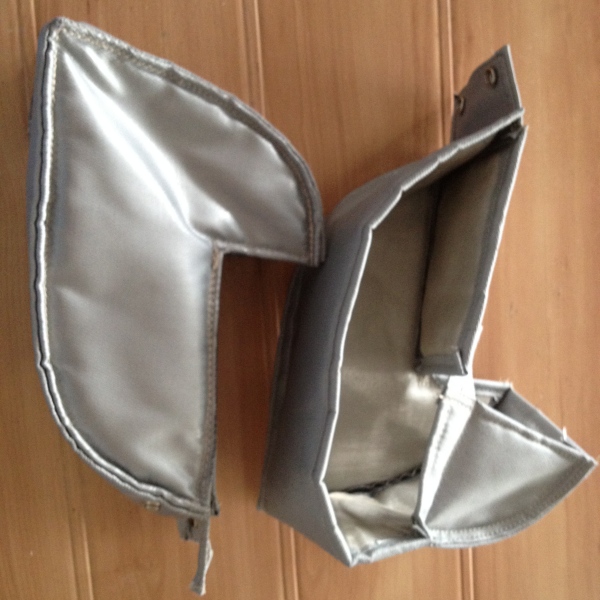

オーダーメイドの断熱システム
BSTFLEXは、既成サイズではなく、機器に合わせて取り外し可能な断熱ブランケット、ジャケット、カバーを製造しています。図面、寸法、写真、または実物サンプルをお送りください。繰り返し取り外し可能で、確実にフィットし、メンテナンスが容易な構造、材料、固定システムを決定するお手伝いをいたします。
カスタムジオメトリ:図面、現場寸法、写真、またはサンプルから作成された型紙
材料の選択：熱、環境、取り扱い、使用条件に合わせてレイヤーを選択
OEMおよび大量供給：プロジェクト数量、リピート注文、プライベートラベルおよびパッケージに関する協議
部品供給：高温対応生地、断熱材、糸、留め具類
完成したジャケットは、納品可能な形態の一つにすぎません。機器メーカー、断熱工事会社、専門加工業者などは、ラベル付きの完成品、縫製準備済みのキット、または個々の材料を必要とする場合があります。納品形態は、お客様の図面、製造工程、注文量に合わせて設定できます。
01 / 完成品
点検やメンテナンスを恒久的に妨げることなく、温度制御が必要な産業用部品向けに設計されています。
02 / 材料および部品
チームが裁断、縫製、または最終組み立てを行う場合は、選択したジャケット素材を別途購入してください。
適切な切断パターンは、部品の取り付け方法、切断箇所、および取り外しを妨げる要因によって異なります。フランジ、支持部、バルブステム、センサーポート、アクセスパネルなどは、最初の切断作業を開始する前に考慮する必要があります。
| 機器またはシステム | 共通のデザイン焦点 | 典型的な購入目的 |
|---|---|---|
| バルブ、フランジ、蒸気部品 | ステムクリアランス、ボンネットへのアクセス、フランジエッジ、漏れの視認性、頻繁な取り外し | サービスポイントへのアクセス性を維持しながら、露出した高温面を減らす。 |
| パイプ、エルボ、伸縮継手 | セグメントの長さ、重なり方向、支持貫通部、および隣接する断熱材 | 硬質断熱材や恒久的な断熱材ではきれいに処理できない不規則な部分を覆います。 |

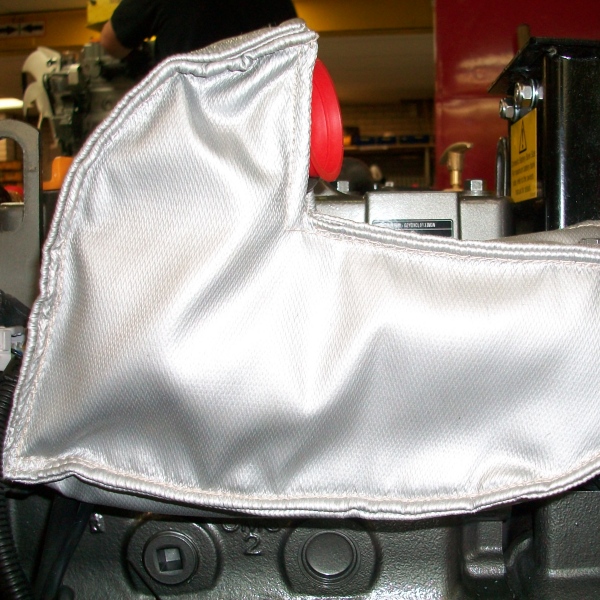

| 排気管とマニホールド | 高温表面層、振動、狭い隙間、および取り付けの安全性 | エンジン、移動機器、電力システム周辺の放射熱を管理する |
| マフラーとサイレンサー | 大径、端部形状、ブラケット、出口、点検アクセス | 排気後処理装置の周囲に取り外し可能な断熱材を設ける |
| タービン、発電機、プロセス機器 | 複数部品の番号付け、パネルの順序、リフトポイント、複雑な輪郭 | シャットダウン検査と定期メンテナンスをより管理しやすくする |
| フィルター、ドラム缶、タンク、容器 | 蓋、ノズル、クランプ、ハンドル、排水口、および全周閉鎖部 | プロセス温度を維持しながら、取り外し可能な部品へのアクセスを確保する |
| 射出成形装置および押出成形装置 | ヒーターバンドへのアクセス、ケーブルの切り欠き、バレルゾーン、および繰り返し開閉 | 生産機械周辺の熱損失を制限し、熱への曝露を軽減する。 |
取り外し可能な断熱カバーは、複数の層と細部から構成されるシステムです。温度だけで生地を選ぶと、摩耗、油への曝露、風化、振動、あるいはメンテナンス担当者が実際にカバーを取り外す方法といった要素を見落としてしまう可能性があります。
A / 外殻
取り扱いやすさ、耐摩耗性、飛沫耐性、屋外使用性、清掃性、および要求される表面仕上げに基づいて選定されました。
B / 断熱コア
コアの種類と厚さは、動作温度、熱損失目標、利用可能なクリアランス、およびブランケットの柔軟性を考慮して選択されます。
C / ホットフェイスライナー
内層は表面の状態に耐え、繰り返しの設置と取り外しの際に断熱材を保持するのに役立つ必要がある。
D / 閉鎖システム

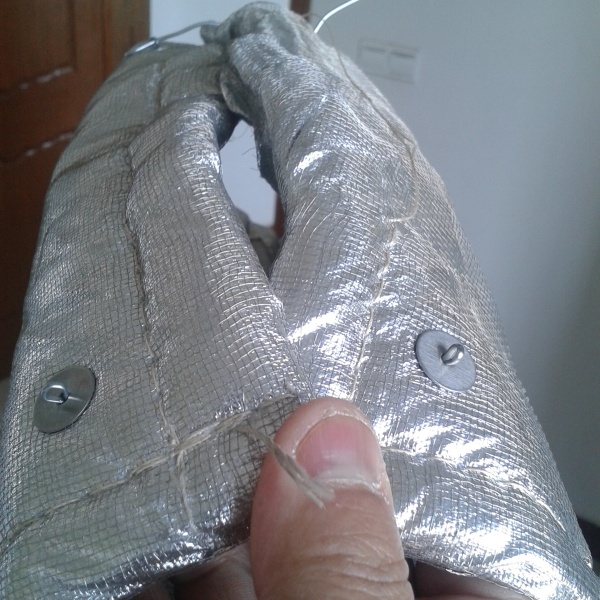

ストラップ、バックル、Dリング、レースワイヤー、スプリング、フック、面ファスナーなどは、アクセス性、耐熱性、耐振動性について評価されます。
選択ルール：通常の表面温度と想定される最高温度を提示してください。データシートからコピーした最大材料定格値だけではなく、具体的な数値を記載してください。また、油、燃料、化学薬品、洗浄、天候、振動、およびブランケットの取り外し頻度についても明記してください。
リピート注文の場合、最初のブランケットを一度限りの工房作業で済ませるわけにはいきません。現場の情報に基づいて、管理された型紙と部品表を作成し、最初の部品がぴったり合うようにするとともに、数か月後に同じ構成で再び生産できるようにする必要があります。
温度、環境、設備、断熱目標、およびメンテナンスの必要性。
図面、寸法、写真、入手可能な場合は3Dデータ、または実物サンプル。
外殻、内張り、断熱材、ねじ、補強材、および留め具。
継ぎ目、重なり部分、開口部、ラベル、取り外し可能な部分、および取り付け方向を確認してください。
必要に応じて試作品を作成し、承認された構成に基づいて製造する。
仕上がりと主要寸法を確認し、実用的な取り付けのために部品を梱包して印を付ける。
ブランケットの価格を迅速に算出するには、運用条件と形状が明確である必要があります。まだ入手できない情報がある場合は、入手可能な情報をお送りいただき、不明な項目を明記してください。
機器の詳細：部品名、図面、写真、寸法、またはサンプル
温度プロファイル：通常の連続表面温度と可能性のあるピーク
サービス環境：屋内/屋外、周囲環境、液体、化学薬品、洗浄
パフォーマンス目標：保温、接触保護、輻射熱制御、または音響ニーズ
メンテナンスパターン：除去頻度、アクセスポイント、および好ましい閉鎖方法
商業上の要件：数量、サンプル必要量、ラベル表示、梱包、配送先
目盛りまたは寸法を明記し、機器を複数の角度から撮影し、断熱材の境界を横切るすべてのパイプ、ケーブル、ブラケット、ハンドル、および計器類を写してください。
複雑な機器や安全性が極めて重要な機器については、製造前に最終寸法と設置の詳細を確認する必要があります。
プロジェクト情報をsales@pkfiresleeve.comまでメールでお送りください。
これらのページを使用して、既存のアプリケーションを比較してください。カスタムプロジェクトでは、特に機器にバルブ、フランジ、計器、取り外し可能なパネルが同一アセンブリに含まれている場合、複数の製品タイプの詳細を組み合わせることができます。
これらは、調達チームやエンジニアが図面レビューやサンプル発注を行う前に最も頻繁に回答を必要とする質問です。
これは、特定の部品に合わせて成形された柔軟な多層構造の断熱材で、再利用可能な留め具で固定されます。恒久的な断熱材とは異なり、点検やメンテナンスのために取り外して、再び取り付けることができます。
はい。寸法入りの図面が望ましいですが、写真、現場測定、型紙、実物サンプルなども型紙作成の参考になります。複雑な形状の場合は、試作品の作成や寸法確認が必要になる場合があります。
一般的な用途としては、バルブ、フランジ、配管継手、蒸気部品、排気管、マニホールド、サイレンサー、タービン、発電機、フィルター、ドラム缶、タンク、射出成形機または押出成形機などが挙げられる。
選定は、まず連続温度とピーク温度から始まり、次に摩耗、化学物質、天候、湿気、振動、クリアランス、取り外し頻度、そして意図する熱的または音響的結果を考慮します。
設置場所に応じて、ストラップやバックル、Dリング、レースフックとワイヤー、スプリング、フック、面ファスナーなどを用いたデザインが考えられます。留め具は、温度帯と技術者が機器にアクセスする方法の両方に適したものでなければなりません。
OEM供給、プロジェクト識別、部品の繰り返し参照、顧客定義のラベルおよびパッケージングについては、見積もり時にご相談ください。生産ルートを適切に計画するために、予測数量と必要な書類をご提供ください。
はい。BSTFLEXは、厳選された耐熱性生地、断熱材、縫製糸、および留め具類も供給しています。在庫状況と最小注文数量は、具体的な材料と仕様によって異なります。
多少の公差は重なりや閉鎖部分に設計上組み込める場合もありますが、形状が大きく異なる場合、汎用カバーが最適な解決策となることはほとんどありません。個別の型紙を使用することで、より正確なフィット感と予測可能な設置が可能になります。
重要な要素としては、全体の寸法、形状、層状材料、断熱材の厚さ、切り欠き、補強材、固定金具、ラベル表示、数量、試作品製作や特殊包装が必要かどうかなどが挙げられます。
ブランケットの識別情報と向きを確認し、機器に漏れや危険箇所がないか点検し、サービスポイントを常に清潔に保ち、現場の設置手順と安全手順に従ってください。カバーは、修理が必要な箇所を隠してはなりません。
特注断熱ブランケットの見積もりは、部品1点、プロジェクトリスト、またはOEM生産プログラムごとにご依頼ください。材料および部品は個別に見積もりすることも可能です。
