交換用オタマジャクシ型ガスケットの測定方法

オタマジャクシ型ガスケット（tadpole gasket）を交換用に測定するには、バルブの高さと幅、取り付けテールの寸法、全体のプロファイル幅、芯材の構造、および必要な長さを記録します。次に、バルブの接触位置における機器の閉じた状態の隙間を測定します。摩耗したサンプルは古い構造を特定するのに役立ちますが、その圧縮された寸法を自動的に新しいシールの仕様として採用すべきではありません。

工業用オーブンのドア、炉のアクセスパネル、または加熱された筐体の場合、交換品は取り付け構成に適合し、機器が閉じたときに必要な接触圧を提供しなければなりません。目に見える生地を合わせたり、最も近いバルブ径を注文したりするだけでは不十分です。

以下の測定ワークフローにより、サンプル、機器の形状、および動作要件を1つの交換仕様にまとめます。

取り付けられたガスケットから始める

何も取り外す前に、権限のある保守担当者にOEMの指示および現場の手順に従って機器を安全な状態にしてもらいます。危険なエネルギーを制御し、高温の部品を冷却し、閉じ込められた圧力を処理し、可動式のドアやカバーを固定します。測定を行うために、通電中または支持されていない閉鎖機構に手を入れないでください。

ガスケットが取り付けられた状態で写真を撮ります。バルブがどちらを向いているか、テールがどこで保持されているか、シールが角をどのように通過しているかを示します。測定値とサンプルを同じ地点に追跡できるように、上部のヒンジ側の角などの基準位置に印を付けます。

また、可能な場合は機器のモデル、ガスケットの部品番号、図面の改訂番号を記録します。既存のシールが平らになっている場所、ほつれている場所、ずれている場所、または金属と擦れている場所をメモします。これらの観察結果は、意図した寸法とは分けて記録してください。損傷した部分は故障状態を記録するものであり、必ずしも元の設計を示すものではありません。

断面図に重要な寸法を記入する

「1インチのオタマジャクシ型ガスケット」のようなラベルのない記入よりも、断面のスケッチの方が有用です。閉じる方向と実際の測定の終点をマークします。1つの主要な単位系を使用し、合意された寸法公差があればそれを明記します。

円形の断面であることが確定している場合にのみ、バルブ径を使用してください。平らになった使用済みのバルブは、観察された高さと幅で記録し、想定される元の直径に変換しないでください。

バルブを押しつぶさずに測定する

許可されたサンプルを、伸ばしたり丸めたりせずに、リラックスした状態で配置します。最初の現場測定では、バルブが変形するまで押し付けるのではなく、キャリパーの面を外側のカバーに軽く接触させます。購入仕様書で管理された測定圧力が要求される場合は、代わりにその方法に従ってください。

同じ方法を使用して、特定されたいくつかの場所で測定値を取得します。可能な場合は、比較的損傷していないセクションを含めます。異常に高いまたは低い測定値を公称サイズとして提示するのではなく、範囲を記録します。

使用済みガスケットのリラックスした高さは、必ずしも元の自由な高さとは限りません。サンプル測定値には「使用済み状態」とラベルを付けてください。未使用の予備品や承認済みの元の図面の方が、元の寸法を知るためのより良い参照資料となります。いずれもない場合は、継ぎ目と交換予定品が確認されるまで、呼び径を未確定のままにしてください。

テールの幅は全体の幅と分けて記録する

取り付けテールは、保持バーの下に伸びたり、端を折り返したり、折り畳み部分を含んだりすることがあります。目に見える帯状の部分をテール全体として扱う前に、それらの詳細を記録してください。

図面には、バルブの境界、ステッチライン、保持エッジ、およびテールの自由端を示してください。これにより、カタログによって異なる寸法記号や基準点が使用されている場合の曖昧さが解消されます。ダブルテールプロファイルの場合は、2つの延長部が等しいと仮定せず、それぞれ独立して測定してください。

交換用テールが、バルブを意図した接触ラインからずらすことなく保持できるか確認してください。全体の幅を合わせても、バルブが正しい位置に収まるとは限りません。

バルブが実際にシールする閉止ギャップを測定する

有効なギャップは、ドアの目に見える外縁ではなく、バルブの接触位置にあります。適切なアクセス可能なゲージ、承認された測定方法、または検証済みの機器図面を使用して、資格のある保守担当者にこの寸法を確定してもらってください。

ヒンジ側、ラッチ側、上部、下部、コーナーを含め、周囲のギャップをマッピングしてください。最小値と最大値をその位置とともに記録してください。平均値をとると、ガスケットが過圧縮される狭い箇所や、接触が不十分な広い箇所が見過ごされてしまう可能性があります。

意図された閉止位置を維持してください。古いガスケットを取り外すと、ドアやラッチが使用時よりも大きく動く場合があります。その余分な動きの後に測定されたギャップは、必要な取り付け高さを表していない可能性があります。

各測定値が冷間時のものか、承認された運転状態の評価から得られたものかを明記してください。冷間時の寸法だけでは、熱移動によるすべての影響を説明できません。閉止ギャップを安全かつ確実に測定できない場合は、目測で推定せず、未知として記録し、代わりに継ぎ目の図面を提供してください。

圧縮計算を確認に使用する

提案された自由バルブ高さと取り付け高さが同じ荷重方向で判明している場合、公称圧縮率は次のように計算できます。

公称圧縮率 (%) = (自由バルブ高さ - 取り付けバルブ高さ) / 自由バルブ高さ x 100

寸法の例として、提案された自由バルブ高さが20 mmで、取り付け高さが14 mmから17 mmの範囲である場合を考えます。計算された圧縮率は、最も狭い場所で30%、最も広い場所で15%となります。

これらの値はギャップの変動を示すものであり、推奨される運転範囲ではありません。許容される圧縮率と閉止力は、選択したカバー、コア、および継ぎ目に対して確立する必要があります。古いサンプルの永久的に平らになった高さから、元の圧縮比を計算しないでください。

交換品を選択する前にコアを特定する

外形寸法を合わせても、同等の圧縮挙動が確立されるわけではありません。可能な限り元の仕様または検証済みの材料情報を使用して、カバーとコアを別々に記録してください。写真は構造を示唆するかもしれませんが、合金のグレード、繊維組成、または温度定格を確定することはできません。

グラスファイバーカバー付きの交換品については、以下のBSTFLEX構造が明確な出発点となります。

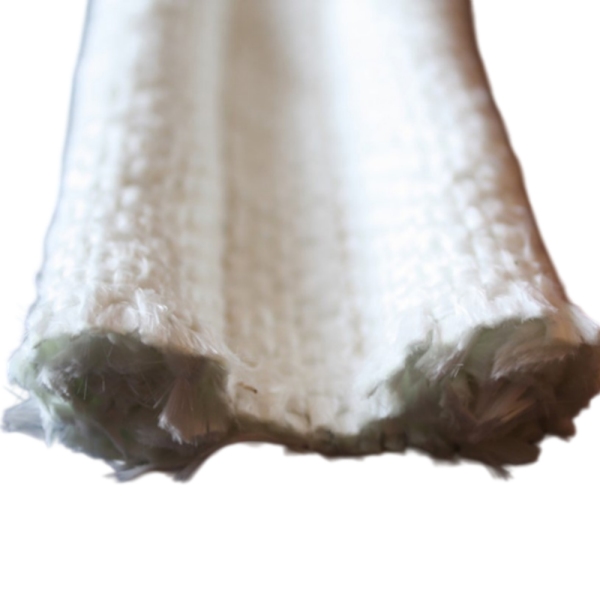

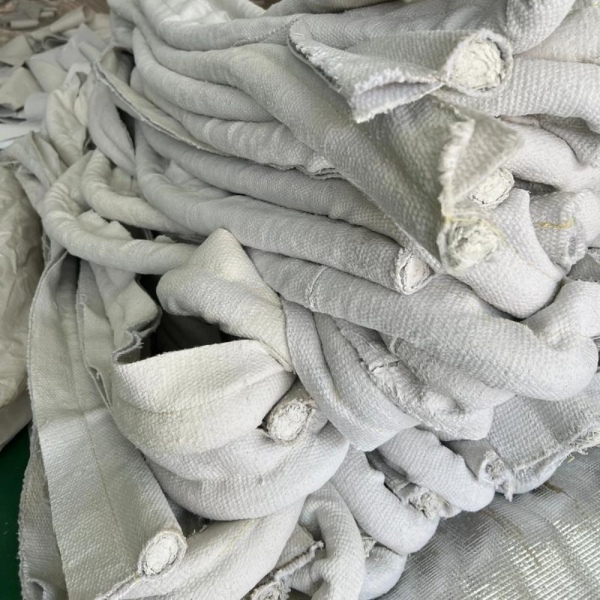

グラスファイバーカバー グラスファイバーコア オタマジャクシ型ガスケットは、繊維ベースの内部バルブを使用しています。直径だけで注文するのではなく、コアの構造と必要な圧縮応答を確認してください。

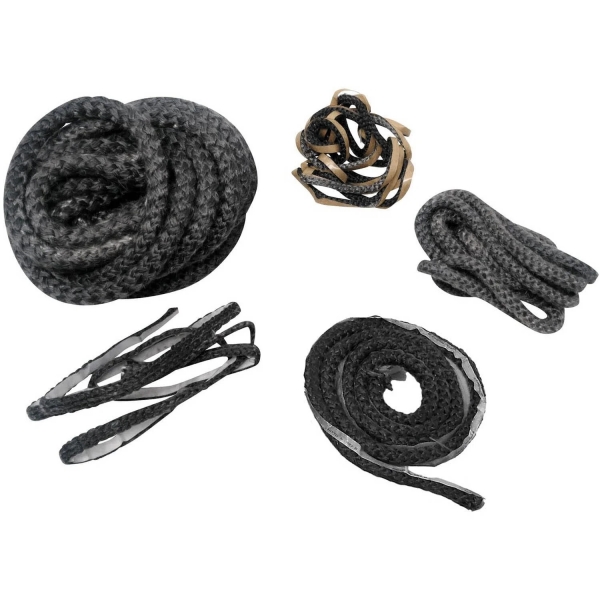

グラスファイバーカバー ステンレススチールコア オタマジャクシ型ガスケットは、内部に金属製のサポートを提供します。既知の場合は実際のコア形状と合金を指定してください。「ステンレススチール」だけでは完全なコア仕様にはなりません。

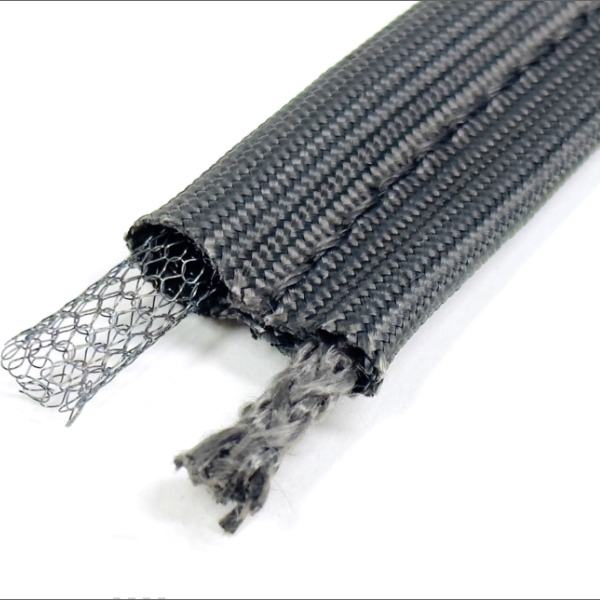

グラスファイバーカバー ステンレススチール中空コア オタマジャクシ型ガスケットは、中心が空洞の金属構造を含んでいます。この設計において、「中空」とは布製バルブに内部サポートがないことを意味するわけではありません。

より詳細な比較については、グラスファイバー製オタマジャクシ型ガスケットのコアタイプと産業用途を確認してください。古い材料や汚染物質が不明な場合は、シールを切断したり動かしたりする前に、適切な訓練を受けた担当者に安全なサンプリングと取り扱いを判断させてください。

ドアの開口部だけでなく、取り付け経路を測定する

カット済み長さの交換品については、ガスケットが機器内を通る経路を確定してください。寸法がバルブの中心線、内側の端、外側の端、またはその他の合意された基準のいずれを指しているかを明記してください。クリアランス開口部の周囲長は、ガスケットの経路と異なる場合があります。

古い材料を強く引っ張らずに、直線部分とコーナーの形状を測定してください。曲げ半径、継ぎ目の位置、および個別の部品がある場合は、周囲図面に示してください。製作されたフレームの場合は、全長だけでなく、フレームの寸法とプロファイルの向きを提供してください。

仕上がり長さと注文時の余裕分を分けて考えてください。要件が完成したフレームなのか、承認されたカット済み長さなのか、あるいはトリミング用の連続材料なのかを明記してください。余分なストックについてはサプライヤーと合意してください。設計上別の継ぎ目が必要な場合に、完成したシールに自動的に長さを追加したり、端を重ねたりしないでください。

ダブルバルブおよびダブルテール交換品には詳細が必要

2つのバルブがある場合は、各バルブの高さと幅、中心間距離、および接続ウェブを記録してください。各シールトラックでの取り付けギャップを確定してください。2つのテールがある場合は、両方の取り付け延長部とその保持方法を記録してください。

「ダブルバルブ・オタマジャクシ型ガスケット設計ガイド」は、プロファイルの違いを説明しています。「ダブルガスケット」と説明されているすべての製品が同じ形状であると仮定せず、実際の断面を特定してください。

具体的な質問に答える写真を送る

有用な参照セットには、取り付けられた周囲全体、横からの断面図、同じ平面上にスケールを置いた寸法図、保持金具、コーナーまたは継ぎ目、および元の識別ラベルが含まれます。明確でない場合は、高温側と閉止方向をマークしてください。

カメラを測定対象の機能に対して直角に保ってください。斜めからの写真は組み立てを説明するのには役立ちますが、正確な寸法の根拠としては不十分です。画像には書面による測定値を含め、摩耗したサンプルと未使用の予備品を区別してください。

測定記録に基づいて交換用の見積依頼（RFQ）を作成する

寸法入りの断面図および外周図を、以下のサービス情報とともに送付してください。未確認の項目は、推測値で埋めるのではなく「不明」と記載してください。

新しいガスケットの耐熱性は、カバー、芯材、縫製、およびコーティングや補助材料を含むアセンブリ全体として検討する必要があります。寸法が一致していることだけでは、動作環境への適合性は証明されません。

機器を運用に戻す前に交換品を承認する

担当者に、サンプルと合意済みの図面および実際の取り付け構成を照合させてください。テールの保持、バルブの位置、コーナーの適合、および通常のドアの閉まり具合を確認してください。フレームの不整合やラッチの摩耗を隠すために、より大きなバルブを使用すべきではありません。

材料や芯材が変更された場合は、生産を承認する前に、必要な圧縮率、復元力、および代表的な熱曝露を評価してください。機器固有のシールチェックを完了してください。目視による接触は規定の漏れ性能の証明にはならず、テキスタイル製タッドポールシールが気密性や耐圧性を備えていると想定してはなりません。

再注文のために、承認された図面、材料仕様書、およびサンプル参照を保管してください。これにより、次回のメンテナンスチームが摩耗したガスケットを再度測定するのではなく、管理された交換記録を利用できるようになります。

交換に関する測定の質問

1インチのタッドポールガスケットサイズとは何を指しますか？

その数値は、カタログや図面の参照なしでは不完全です。バルブ径、全幅、またはその他の寸法を特定しているかを確認してください。公称サイズだけで注文するのではなく、ラベル付きの断面図を提出してください。

古いガスケットの潰れた高さから注文できますか？

使用状態の測定値として記録してください。ただし、それが元の自由高さであると想定しないでください。可能な場合は未使用の予備品や元の図面と比較し、機器の取り付けギャップを確認してください。

古いガスケットがない場合はどうすればよいですか？

OEM部品の参照、ジョイントの断面、取り付け形状、閉鎖ギャップの測定値、および動作条件から始めてください。検証済みの元の仕様がない場合、提案された交換品は、正確な複製であるという主張ではなく、設計レビューと適合承認が必要です。

ドアから漏れがある場合、より大きなバルブを選ぶべきですか？

自動的にそうすべきではありません。まず、アライメント、保持状態、コーナーのジョイント、カバーの損傷、およびギャップの変動を確認してください。より大きなバルブは圧縮と閉鎖荷重を変化させるため、実際のジョイントで評価する必要があります。

BSTFLEXへのタッドポールガスケット交換の依頼

BSTFLEXは図面およびサンプルからのカスタムタッドポールガスケット製造をOEMおよび産業用交換プロジェクト向けに提供しています。既存のカバーと芯材の組み合わせについては、タッドポールガスケットおよびタッドポールシール製品群をご覧ください。

交換用ガスケットの寸法をお送りいただければ、お見積もりいたします。断面、取り付けギャップの記録、外周寸法、材質情報、動作条件、および数量を記載してください。摩耗したサンプルも検討の参考になりますが、機器の寸法を仕様の一部として残すようにしてください。
