工業用オーブン扉のオタマジャクシ型ガスケット：選定、交換、およびOEMガイド

工業用オーブンの扉には、単なる耐熱ストリップ以上のものが必要です。ガスケットは、繰り返される開閉サイクル、熱膨張、温度変化、および扉枠のわずかな変化に対応しながら、開口部全体で確実に接触を維持しなければなりません。

「工業用オーブン扉のオタマジャクシ型ガスケット」は、バルブ（膨らみ）とテール（尾）の形状を利用して、シール機能と取り付け機能を分離しています。圧縮可能なバルブが扉枠に接触し、テールが安定した取り付け面を提供します。

BSTFLEXは、カスタムの工業用オタマジャクシ型ガスケットおよびオーブン扉用シールを製造しており、OEMおよび交換用途向けに、ガラス繊維、シリカ、セラミック、コーティングされた布地、および補強された芯材構造を使用しています。

工業用オーブンの扉に適切なガスケット設計が必要な理由

工業用オーブンは、一般的な家庭用電化製品とは異なる動作をします。製造中に扉が何百回、何千回と開閉されることもあり、ガスケットは繰り返しの圧縮後も信頼性の高い接触を提供し続けなければなりません。

適切なオーブン扉用ガスケットを選定する際は、以下を考慮する必要があります：

• 動作温度
• 扉の閉鎖力
• 圧縮距離
• 扉の芯出し（アライメント）
• 熱膨張
• 開閉頻度
• 洗浄条件
• 放射熱への曝露
• 必要な耐用年数

温度定格のみで選定すると、不適切な交換品になる可能性があります。カバー、芯材、プロファイル形状を含む構造全体が、ガスケットの性能を決定します。

オーブン扉用オタマジャクシ型ガスケットとは？

オタマジャクシ型ガスケットとは、丸みを帯びたバルブと平らな取り付け用テールで構成される柔軟なシールプロファイルのことです。

この設計は、バルブが専用の圧縮ゾーンを作り出し、テールがシールの位置を保持するため、平らなガスケットテープとは異なります。

工業用オーブン扉用ガスケットの選定方法

1. 閉じた状態の扉の隙間を測定する

最も重要な測定値は、古いガスケットの直径ではありません。オーブンの扉を閉じたときに実際に存在する隙間の寸法です。

測定項目：

• 最小シール隙間
• 最大シール隙間
• ドアフレームの平面度
• コーナーの状態
• テールの取り付けスペース

ガスケットが大きすぎると、閉じるために過度な力が必要になる場合があります。ガスケットが小さすぎると、継続的な接触を維持できない場合があります。

2. 必要な圧縮量を決定する

バルブは、接触を生み出すのに十分なだけ圧縮され、かつ復元能力を維持しなければなりません。

必要な圧縮量は以下に依存します：

• バルブサイズ
• 芯材の構造
• ドアの圧力
• フレームの形状
• 開閉頻度

グラスファイバー芯、ステンレススチール芯、中空金属芯は、外形寸法が似ていても異なる圧縮挙動を示すことがあります。

3. カバー素材を選択する

オーブンの動作環境によって、適切なカバー素材が決まります。

グラスファイバー製オーブンドア用オタマジャクシ型ガスケット

グラスファイバーは、柔軟な織りカバーで優れた熱安定性を提供するため、工業用オーブンによく選ばれます。

BSTFLEXは、さまざまなグラスファイバー構造を提供しています：

• グラスファイバーカバー・グラスファイバー芯オタマジャクシ型ガスケット

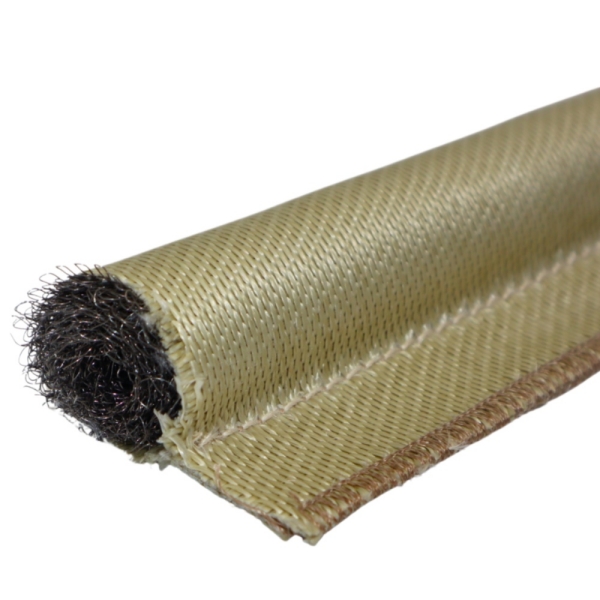

• グラスファイバーカバー・ステンレススチール芯オタマジャクシ型ガスケット

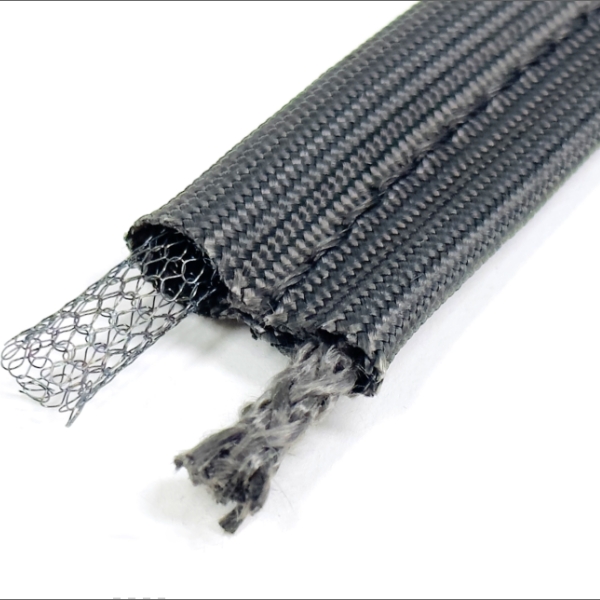

• グラスファイバーカバー・ステンレススチール中空芯オタマジャクシ型ガスケット

シリカ製オーブンドア用ガスケット

シリカクロスは、標準的なグラスファイバー構造よりも高い耐熱性能が求められる場合に使用されます。

シリカのオプションには以下が含まれます：

• シリカクロス製カバー・Inconel芯オタマジャクシ型ガスケット
• シリカクロス製カバー・セラミック芯オタマジャクシ型ガスケット

セラミック製オーブンドア用オタマジャクシ型ガスケット

セラミッククロス構造は、ガスケットが高温にさらされる過酷な熱処理装置に適しています。

• セラミッククロス製カバー・セラミック芯オタマジャクシ型ガスケット
• セラミッククロス製カバー・Inconel芯オタマジャクシ型ガスケット

オーブンドア用ガスケットの芯材オプション

芯材は、圧縮されたときのバルブの反応を決定します。

工業用オーブンガスケットの交換プロセス

ステップ1：既存のガスケットを取り外し、点検する

記録事項：

• 元のガスケットの形状
• カバー材
• コア構造
• 取り付け方法
• 損傷箇所

ステップ2：元の形状を測定する

測定項目：

• バルブ径
• バルブ高さ
• テール幅
• プロファイル全幅
• 仕上がり長さ

ステップ3：オーブンの運転条件を確認する

提供情報：

• 常用温度
• 最高温度
• 加熱サイクルの頻度
• オーブン内の雰囲気
• 洗浄用化学薬品

ステップ4：交換用構造を選択する

交換品は、古い外観だけでなく、用途に合わせて選択する必要があります。

工業用オーブン向けオタマジャクシ型ガスケットの用途

• 工業用バッチオーブン
• 粉体塗装オーブン
• コンベアオーブン
• 熱処理オーブン
• 乾燥オーブン
• 硬化オーブン
• ウォークインオーブン
• 工業用加熱チャンバー
• 熱処理装置
• カスタムOEMオーブン

粉体塗装オーブン用ドアガスケット

粉体塗装オーブンには、高温や繰り返しの生産サイクルに耐えられるシールが必要です。

適切なガスケットは、オーブンの温度、ドアの設計、汚染状況、および必要なサービス間隔によって異なります。

コンベアオーブン用ガスケットの選定

コンベアオーブンは、連続運転や頻繁な熱サイクルが発生することがよくあります。

ガスケットの設計では、以下を考慮する必要があります。

• ドアの開閉頻度
• 熱への曝露
• 機械的な動き
• メンテナンススケジュール

ウォークインオーブン用ドアガスケット

大型のウォークインオーブンには、通常、大きなドアの周囲を密閉するための柔軟なシールが必要です。

閉鎖力や隙間の変動に応じて、中空コア構造や補強コア構造を検討できます。

OEM産業用オーブンガスケットの製造

BSTFLEXは、オーブン用ドアガスケットの安定した生産を必要とするOEM顧客をサポートします。

OEMサービスには以下が含まれます。

• カスタムプロファイルの開発
• 材料の選定
• プロトタイプの製造
• サンプルの承認
• 大量生産
• リピート注文

オーブン用ドアおたまじゃくし型（タッドポール）ガスケットの見積もり依頼方法

よくある質問

産業用オーブンのドアに最適なガスケットは何ですか？

最適なガスケットは、オーブンの温度、ドアの設計、圧縮要件、および動作環境によって異なります。グラスファイバー、シリカ、セラミック、および補強コア構造が、実際の条件に応じて選択されます。

工業用オーブンのガスケットはどのくらいの頻度で交換すべきですか？

交換頻度は、温度への曝露、開閉サイクル、圧縮、汚染、および取り付け品質によって異なります。定期的な点検をお勧めします。

BSTFLEXはオーブン扉の交換用ガスケットを製造できますか？

はい。交換用ガスケットは、図面、サンプル、寸法、または機器情報に基づいて製造可能です。

オーブン扉のガスケットのサイズを特注で作ることはできますか？

はい。バルブ径、テールの幅、長さ、カバーの材質、芯材の構造はすべてカスタマイズ可能です。

工業用オーブン扉向けオタマジャクシ型ガスケットのカスタムメーカー

BSTFLEXは、OEM機器メーカー、メンテナンス会社、および産業ユーザー向けに、工業用オーブン扉のオタマジャクシ型ガスケットをカスタム製造しています。

カスタムソリューションをご希望の場合は、以下をご提供ください：

• 既存のガスケットサンプル
• 図面
• オーブンのモデル
• 温度要件
• 寸法
• 数量

オーブン扉のガスケットのカスタム製造については、BSTFLEXまでお問い合わせください。
