製鉄所および炉排気ダクト用布製伸縮継手

「製鉄所向け布製伸縮継手は、排気システム内の正確な位置に合わせて仕様を決定する必要があります。炉の近く、冷却抽出ダクト、ファン入口は同じプロセスラインに属している可能性がありますが、必ずしも同じ温度、圧力、粉塵負荷、または動きを経験するわけではありません。

布製伸縮継手は、適切な低圧ガスダクトにおいて柔軟な接続を提供します。これらは、必要なガスシールを維持しながら、指定された熱膨張および機器の変位に対応します。炉の排気サービスでは、フレキシブルベルト、断熱材、取り付け具、および内部保護材が一体となって機能する必要があります。

BSTFLEXは、カスタムの非金属製布製伸縮継手を製造しており、産業用ダクト、熱風、排気、および煙道ガス用途に使用されます。円形、長方形、およびプロジェクト固有の構成は、顧客の図面と運転データから評価できます。

製鉄所のダクト配管における布製伸縮継手の適合場所

機器名は出発点であり、完全な仕様ではありません。プラント図面上で接続箇所を特定し、通常運転、起動、停止、および想定される異常状態の際に何がそこに到達するかを説明してください。

電気アーク炉の排気には場所固有の検討が必要

電気アーク炉の除塵システムには、水冷式一次ダクト、追加のガス冷却、二次ヒューム抽出、ろ過、および誘引ファンが含まれる場合があります。これらのセクションは異なる機能を果たすため、汎用的な伸縮継手の仕様を適用すべきではありません。

布製コネクタは、水冷式ダクト、スライド式接続、または炉の直接排気用に設計されたその他のコンポーネントの自動的な代替品ではありません。システム設計者は、提案された設置ポイントと運転限界を承認する必要があります。炉のプロセス温度は、その接続部で測定または計算されたガス温度の代わりにはなりません。

同様に、固定ダクトの伸縮継手が、炉の傾斜、屋根の持ち上げ、またはその他の大きな機器の移動に対応すると想定してはなりません。ただし、その動きが設計に明示的に含まれている場合は除きます。

熱サイクルはピーク温度と同じくらい重要です

「炉ダクト伸縮継手」については、最高値のみを提供するのではなく、温度がどのように変化するかを記録してください。安定した排気負荷と、繰り返しの温度変化にさらされる接続部では、最大温度が同じであっても、異なる評価が必要になる場合があります。

有用な情報には、通常運転温度、最大変動温度、変動持続時間、加熱および冷却の頻度、および対応するダクトの動きが含まれます。すべての炉排気ダクトが各生産サイクルの後に周囲温度に戻ると想定することは避けてください。

「高温用布製エキスパンションジョイントは、断熱材やホットフェイス保護材を使用して、シール材を意図した動作範囲内に保つ場合があります。温度耐性は、公表されている最高定格の布地だけでなく、構造全体に適用されます。

外部からの放射熱は個別の設計入力事項です

ダクト内のガスだけが唯一の熱源ではありません。近くの炉の開口部、高温の機器表面、または加熱された製品が、フレキシブルエレメントの外側を放射熱にさらす可能性があります。

近くの熱源に対するジョイントの位置、距離、向きを報告してください。周囲の機器の写真は、ダクト温度の仕様から漏れている露出箇所を特定するのに役立ちます。

提案される外部シールドやカバーは、放熱、動作クリアランス、メンテナンスへのアクセスについて検討する必要があります。ジョイント全体を追加の断熱材で包めば性能が向上すると想定しないでください。

プロセス温度、断熱材、シール層温度の関係については、以下をお読みください。排ガスダクト用高温布製エキスパンションジョイント。

粉塵対策は流路から始まる

排気に研磨性固体が含まれる場合、ライナーがフレキシブルベルトを直接的な流れから保護できます。堆積防止バリアは、ジョイント空洞内での粒子蓄積という別の問題に対処します。どちらのコンポーネントも、ガスシール膜の代わりとして扱うべきではありません。

粒子の状態、流れの方向、利用可能な速度データを指定してください。図面には近くのエルボ、ダンパー、または断面の変化を含めてください。ライナーの重なりとクリアランスは、停止位置だけでなく、必要な動作範囲全体で確認してください。

ベルトを厚くしても、金属と布の接触が解消されたり、堆積物によって占有された動作スペースが回復したりすることはありません。

負圧とファンの脈動には個別の注意が必要です

負圧はベルトを内側に引き込む可能性があり、ファンやダンパー付近の圧力変動は繰り返しのフラッター（振動）を引き起こす可能性があります。どちらの状態も、ジョイントの形状や内部クリアランスと併せて評価する必要があります。

運転圧力と設計圧力を、符号と単位を付けて明記してください。可能な場合は、既知の過渡現象、振動振幅、周波数を報告してください。目に見える柔軟性があるからといって、ベルトが設計限界内で動作していると判断しないでください。

布のバネ定数が低いからといって、周囲の構造物への負荷がゼロになるわけではありません。圧力に関連する負荷や支持要件は、ダクトシステム設計の一部として残ります。

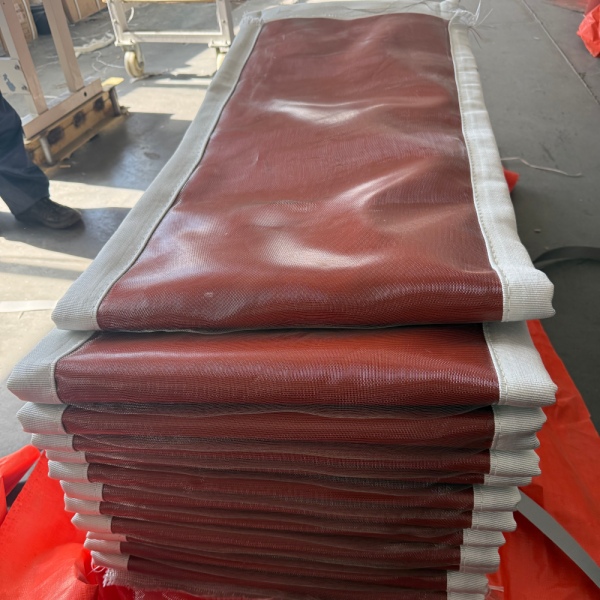

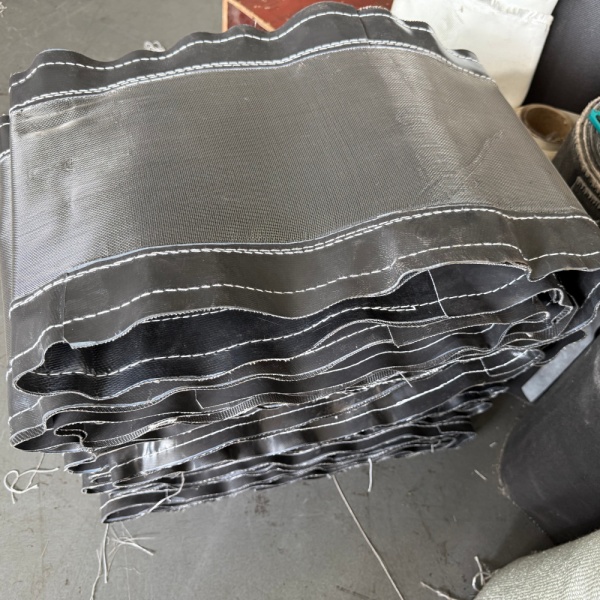

ジョイント内での機能に基づいて材料を選択する

フレキシブルエレメントには、補強、ガスシール、熱保護、耐環境性が必要な場合があります。これらの機能は、すべて同じ材料で提供される必要はありません。

当社の「布製エキスパンションジョイント材料」ガイドでは、PTFE、シリコーン、グラスファイバー、シリカの異なる役割を説明しています。以下の表は、その区別を炉排気プロジェクトに適用したものです。

これらは構成部品の機能の可能性であり、標準的な層の順序や、リストされたすべての布地がすべての製鉄所の用途に適しているという宣言ではありません。コーティングされていない織布は、完全なガスシールとして扱うべきではありません。汎用コーティング布地についても、意図した伸縮継手の構造に対する適合性の確認が必要です。

BSTFLEXは、さまざまな高温用布地を提供しています。製作された継手については、布地の重量、厚さ、またはコーティング名のみに頼るのではなく、組み立てられたベルトとその継手に必要な性能を指定してください。

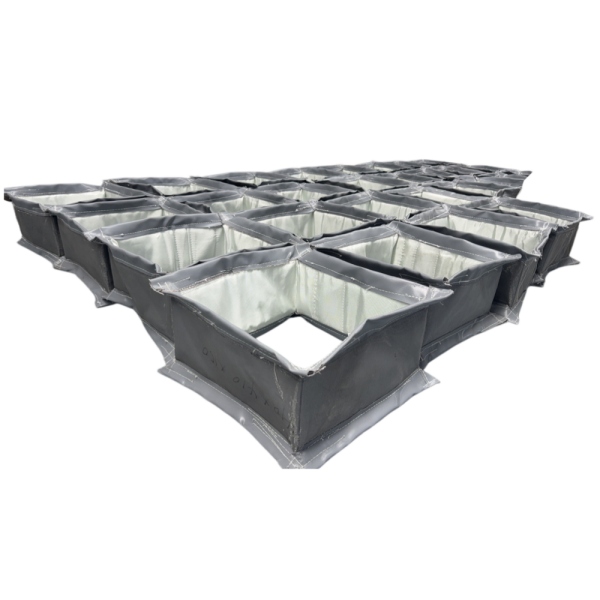

円形ダクトと長方形ダクトには異なる寸法記録が必要

製鉄所の排気システムでは、異なるダクト形状が使用されます。設置場所が大きいという理由だけで、開口部が長方形であると想定しないでください。

円形の接続部については、開口部直径、取り付け直径、フランジの詳細、および穴パターンの向きを特定してください。長方形の接続部については、幅、高さ、コーナーの形状、および両端の関連寸法を記録してください。

設置された接続距離と、布製ベルトの展開幅を分けて管理してください。クランプ領域と自由な柔軟性を持つ部分は、承認された設計において考慮されなければなりません。

大型の長方形接続部については、当社の記事「産業用ダクトワーク向けの長方形布製伸縮継手」で、コーナー、取り付け形状、およびライナーのクリアランスについて詳しく説明しています。

合意された設置位置からの動きを指定する

動きの要件は、軸方向の圧縮と伸長、両方の横方向の変位、および定義された軸周りの角度運動を個別に特定する必要があります。どの動きが同時に発生するかを明記してください。

意図的なコールドプリセットは、予期しない設置の不整合とは異なります。メーカーが開始位置と使用中に必要な動きを理解できるように、両方を記録する必要があります。

ダクトシステムエンジニアに、動作変位を確立するよう依頼してください。既存のベルトの緩みから継手の動きの能力を推定しないでください。承認された動作範囲全体を通して、ライナー、断熱コンポーネント、および周囲の構造が干渉しないことを確認してください。

交換は寸法だけでなく、故障の原因に対処すべきである

再注文は、以前の仕様が依然として適切である場合にのみ簡単です。製鉄所の伸縮継手を交換する前に、その使用履歴、写真、寸法記録、および設置以降のプロセス変更を収集してください。

原因を想定するのではなく、観察結果を記録してください。ライナー横の摩耗、クランプの破れ、空洞内の堆積物、局所的な変色は、それぞれ異なる調査を必要とします。より高温に耐える布地が、接触、不整合、または動きの制限によって引き起こされた損傷を必ずしも解決するとは限りません。

調査および注文手順については、「交換用布製伸縮継手：既存の継手の測定および指定方法」を参照してください。

実地検査および分解は、現場の隔離、安全なアクセス、および許可手順に従って、権限のある担当者が行う必要があります。継手に触れる前に、安全な温度と圧力の条件、適切なダクトのサポート、および汚染の危険性がないかを確認してください。稼働中の排気接続部を緩めないでください。

製鉄所用伸縮継手の見積もりに必要なエンジニアリング情報

機器タグごとに1つの仕様書を作成してください。同じ排気ライン上のすべての継手が同一の要件を持っていると想定するのではなく、不明な情報は不明としてマークしてください。

カスタム製造およびシャットダウン計画

BSTFLEXは、産業用ダクト用途向けのフレキシブルベルトおよびカスタムアセンブリの図面ベースの製造をサポートしています。布製伸縮継手メーカーとして、プロジェクトのために提供された情報から、要求された形状、材料構造、および供給範囲を評価します。

シャットダウン時の交換については、フレキシブルエレメントをフレーム、ライナー、断熱材、クランプコンポーネントと区別してください。ベルトを開いた状態で供給するか閉じた状態で供給するか、現場での閉鎖をどのように完了するか、どの部品が見積もりに含まれるかについて合意してください。

製造を承認する前に、寸法の違いや不足している動作データを解決してください。最終図面には、設置基準、移動要件、材料構造、および保持される機器への接続を明記する必要があります。

炉排気ダクト用布製伸縮継手の依頼

新しい製鉄所の排気ラインまたは交換用接続については、機器の場所、図面、および動作条件をBSTFLEXに送付してください。製品構成とカスタマイズオプションは、当社のカスタム布製伸縮継手ページで確認できます。

有用な問い合わせには、ダクトの寸法、通常および最高温度、圧力、ガスおよび粉塵の状態、動き、外部熱曝露、および必要な供給範囲を含めてください。交換の依頼には、写真、サービス履歴、および計画されている停止期間も併せて含めてください。
