グラスファイバー製カバー、ステンレス製中空コア、オタマジャクシ型ガスケット

のグラスファイバー製カバー、ステンレス製中空コア、オタマジャクシ型ガスケットこれは、オーブンのドア、炉の点検パネル、ダクト、ダンパー、断熱筐体、その他ガスケットが容易に圧縮され、不規則なシール面に適合する必要がある機器向けに設計された、柔軟性のある工業用シーリングプロファイルです。

この構造は、織り込まれたグラスファイバー製の外被と、中空のステンレス鋼製の内芯を組み合わせたものです。中空構造により、多くのソリッドコア設計よりも圧縮性に優れた構造を実現しつつ、シーリングプロファイル内部に金属補強材を保持しています。

機器のドアやパネルが閉じると、中空のバルブが接合面に押し付けられ、シールギャップの変動に対応します。平らなグラスファイバー製のテール部分は主要な圧縮ゾーンの外側に位置し、機械的な取り付けのための接続部となります。

BSTFLEXは製造していますグラスファイバー製中空コア型オタマジャクシ型ガスケットOEM生産、メンテナンス、交換用シーリングプロジェクト向けに、カスタム仕様のバルブ径、テール幅、長さ、プロファイル構成に対応します。

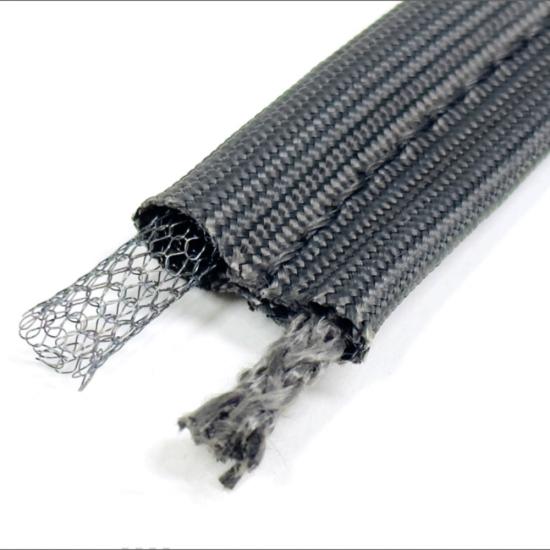

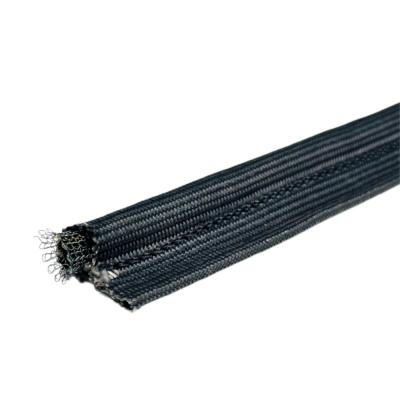

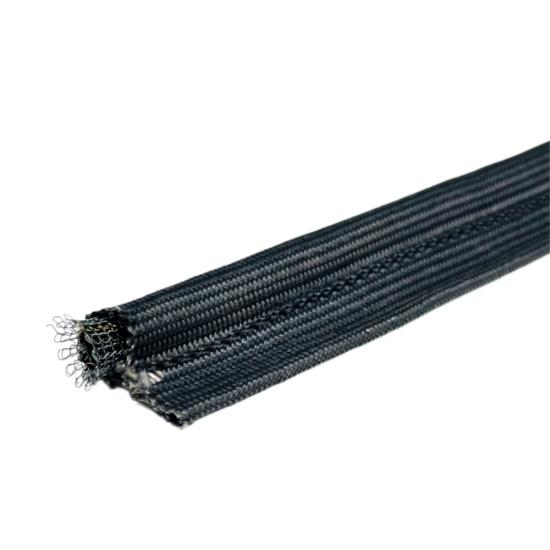

グラスファイバー製カバーと中空ステンレス鋼コア構造

このガスケットの最大の特徴は、中空の金属製バルブ構造であることです。

中空コアのオタマジャクシ型ガスケットの仕組み

中空構造によって、オタマジャクシの球状体の機械的挙動が変化する。

頑丈な繊維ロープや密度の高い金属メッシュに頼るのではなく、内部のステンレス鋼構造は中央に開口部を設けている。閉じる圧力が加わると、比較的弱い力でバルブが内側に潰れて高さが下がる。

このため、このガスケットは、機器の扉に高い閉鎖圧力をかけられない場合や、シールが比較的大きな寸法変動に対応する必要がある場合に特に役立ちます。

負荷が取り除かれた後、ステンレス鋼製の芯が電球が元の形状に戻るのを助ける。

中空ステンレス鋼コアを選ぶ理由とは？

中空構造は、単に中実構造の軽量版というわけではありません。圧縮特性が異なります。

主な利点としては、以下のようなものがあります。

• 高い圧縮性
• 多くの高密度コア構造と比較して閉鎖力が低い
• 凹凸のある表面によく適合する
• 電球内部の金属補強材
• 繰り返しの圧縮後の有効な回復
• シールギャップの変動に対応できる能力
• ドア、カバー、取り外し可能なパネルに適しています

織り込みグラスファイバー製アウターカバー

外側のグラスファイバー生地は、中空の金属コアを包み込んで保護すると同時に、平らな取り付け用テール部を形成する。

グラスファイバー繊維は、柔軟性、寸法安定性、耐熱性を兼ね備えているため、工業用シーリング材として広く使用されている。

織り構造により、ガスケットは角やドア枠、その他の機器の形状に沿ってフィットすることができ、完全に金属製のシールに伴う剛性を生じさせることなく使用できます。

高温耐性

同等のグラスファイバー製カバーとステンレス鋼製の中空構造は、一般的に1000°F / 538°C前後の使用温度で指定される。

BSTFLEXガスケットの実際の使用可能温度は、グラスファイバーのグレード、ステンレス鋼のコア構造、縫製材、圧縮状態、および周囲の雰囲気によって異なります。

熱限界に近い温度で動作する用途の場合、最終的な材料選定を行う前に、連続温度、最高温度、および曝露時間を確認する必要があります。

中空コア vs ソリッドステンレススチールコア

中空および中実の金属コアは、同様のステンレス鋼材料を使用する場合があるが、圧縮挙動は異なる。

中空コア vs グラスファイバーロープコア

どちらの構造も軟らかい圧縮力を提供できるが、その挙動は異なる。

グラスファイバー製のロープ芯は完全に非金属であり、その強度は主に繊維密度とロープの構造によって決まる。

ステンレス鋼製の中空コアは、圧力によって潰れ、荷重が取り除かれると元の形状に戻る金属構造を利用している。

そのため、柔軟性と金属的な耐久性の両方が求められる場面では、中​​空ステンレス鋼構造がよく選ばれる。

中空コアとインコネルコアの比較

ステンレス鋼製の中空コアとインコネル製の中空コアの選択は、機械的要件と熱的要件の両方に基づいて行うべきである。

圧縮性と低い閉鎖力が優先される場合、中空のステンレス鋼製コアは特に有効です。

金属補強材自体がより厳しい熱条件に耐える必要がある場合は、インコネル製のコアを選択することができる。

合金名だけで選ぶのではなく、コアの材質、密度、形状など、すべてを評価して選ぶべきである。

グラスファイバー中空コアタッドポールガスケットの用途

この構造は、柔軟性と高い圧縮性を備えた熱シールを必要とする用途に適しています。

• 工業用オーブンのドア
• 炉の点検口
• 機器カバー
• ダクト点検パネル
• ダンパー
• パネル接合部
• 断熱エンクロージャー
• 熱処理装置
• 乾燥オーブン
• バッチ式オーブン
• ウォークインオーブン
• 粉体塗装炉
• 産業用加熱装置
• OEMサーマルシステム

工業用オーブンのドアのシーリング

大型オーブンの扉には、扉のずれや枠の平面度のばらつきを補正するためのガスケットが必要となる場合が多い。

A中空構造のオーブンドア用タドポール型ガスケットドアが閉まる際に大きく圧縮されるため、過剰な閉鎖力を必要とせずに周囲の接触を維持するのに役立ちます。

この特性は、大型のドア、取り外し可能なカバー、および繰り返し温度変化を受ける機器において特に有効です。

ダクトおよびダンパーのシーリング

オタマジャクシ型ガスケットは、ダクト、ダンパー、パネル接合部など、接合面が完全に均一ではない場合にも使用されます。

中空のバルブはわずかな寸法変化にも対応でき、取り付け用のテール部分はシールを機器構造にしっかりと固定します。

ダクト用途の場合、最終的な構造を選択する前に、実際のガス温度、圧力、振動、および化学的環境を検討する必要があります。

凹凸のあるシーリング面にも適しています

中空バルブを選択する主な理由の一つは、不規則な接合面にも対応できる能力があることである。

シール隙間のある部分が別の部分よりも小さい場合、バルブはガスケットの長さに沿って異なる量だけ圧縮される可能性がある。

これにより、完全に平坦ではない、あるいは寸法が均一ではない機器表面においても、継続的なシール接触を維持するのに役立ちます。

シングルニットと補強中空構造のオプション

内部の金属構造は、要求される圧縮特性に応じて、さまざまな方法で設計することができる。

用途に応じて、中空ステンレス鋼コアは、メッシュ密度や強化構造を変えて製造することができ、以下の点を変更できる。

• 圧縮力
• 回復行動
• 球根の硬さ
• 機械的耐久性
• 繰り返しサイクリングに対する耐性

BSTFLEXは、機器の寸法、シール圧力、および顧客の要求に基づいて、コア構造を評価することができます。

カスタムバルブ直径とテール幅

中空構造のオタマジャクシ型ガスケットにとって、適切なサイズ選びは非常に重要です。

バルブは、シール接触を維持できる十分な大きさであるべきですが、ドアやパネルが完全に閉じた位置に達したときに過度に圧縮されてはなりません。

BSTFLEXでは以下のカスタマイズが可能です：

• 電球の外径
• 電球の高さ
• 中空構造
• コアメッシュ密度
• テール幅
• 全体のプロファイル寸法
• ガスケットの完成長さ
• 取り付け構成
• カスタム加工された形状

代表的な技術仕様

中空コアのタッドポール型ガスケットは、どのような場合に選ぶべきでしょうか？

中空構造は、用途において以下のいずれか、または複数が求められる場合に検討すべきである。

• 高いバルブ圧縮性
• 比較的低い機器閉鎖力
• 不均一なシール隙間の調整
• 金属内部の弾力性
• ドアの開閉を繰り返す
• 大型アクセスパネル周囲の柔軟なシーリング
• カスタム電球の寸法

OEMおよび交換用中空ガスケット

BSTFLEXは、新規のOEMプロファイルの製造に加え、既存のオーブン、炉、ダクト、その他の熱機器用の交換用ガスケットの製造も可能です。

交換プロジェクトについては、以下を提供してください。

• 既存のガスケットの断面
• 球根の直径
• テール幅
• 必要な長さ
• 機器のシールギャップ
• 動作温度
• ドアの閉鎖圧力（利用可能な場合）
• 応募写真
• 必要数量

元の寸法やコア構造が不明な場合は、実物のガスケットサンプルを使用することもできます。

よくある質問

中空構造のオタマジャクシ型ガスケットとは何ですか？

中空コア型タッドポールガスケットは、バルブとテールが一体化したシール形状で、バルブの中央に開口部のあるコアが内蔵されています。本製品では、コアはステンレス鋼製、外側のカバーは織り込まれたグラスファイバー製です。

中空構造の利点は何ですか？

主な利点は、圧縮性の向上です。中空構造は、閉鎖圧力下でより容易に潰れるため、多くの高密度コア構造ほどの力を必要とせずに、ガスケットがシールギャップに対応できます。

中空部分はステンレス鋼製ですか？

はい。この構造はステンレス鋼製の中空コアを使用しています。304ステンレス鋼が一般的に使用されていますが、特定の用途に応じて他の金属製コア構造も検討可能です。

中空構造の芯は、ステンレス鋼の固体芯よりも柔らかいのでしょうか？

一般的にはそうです。中空構造は圧縮時に容易に潰れるように設計されていますが、中実のメッシュ構造はよりしっかりとした構造の球根を作り出します。

グラスファイバー製の中空コア型オタマジャクシ型ガスケットは、どのような用途で使用されますか？

代表的な用途としては、工業用オーブン扉、炉扉、ダクト、ダンパー、カバー、点検口、断熱筐体などが挙げられます。

圧縮力はカスタマイズできますか？

はい。バルブの直径、金属芯の構造、メッシュ密度を調整することで、さまざまな圧縮特性を実現できます。

BSTFLEXは私が現在使用しているガスケットを複製できますか？

はい。図面、写真、寸法、または実物サンプルを使用して、交換用ガスケットの形状を作成できます。

カスタムグラスファイバー中空コアオタマジャクシ型ガスケットをリクエストする

BSTFLEXは製造していますグラスファイバーカバー、ステンレス鋼中空コア、オタマジャクシ型ガスケットオーブン、炉、ダクト、ダンパー、断熱筐体、および産業用OEM機器向け。

お見積もりをご希望の場合は、電球の直径、テール幅、全体の形状寸法、必要な長さ、動作温度、シールギャップ、数量をお知らせください。既存のサンプルや技術図面も、カスタム開発にご利用いただけます。

さらに詳しく見るオタマジャクシ型ガスケットおよび高温対応オタマジャクシ型シールグラスファイバー、シリカ、セラミック、コーティングされた繊維、ファイバーコア、およびメタルコア構造。
