シリカクロスカバーとインコネルコアを備えた高温用タッドポールガスケット

Aオタマジャクシ型ガスケットは、丸みを帯びたバルブと延長された取り付けテールを備えた、柔軟性のある高温対応シール部品です。バルブが主要なシール面を提供し、テールによってガスケットをドア、フレーム、フランジ、アクセスパネル、またはその他の機器構造に機械的に固定できます。

これ高温用オタマジャクシ型ガスケットシリカクロス製の外被とインコネル製の芯材を組み合わせることで、過酷な産業環境下でも柔軟な熱シールを実現します。シリカクロスはガスケットを高温から保護し、インコネル製の芯材はバルブの形状を支え、設置時や熱サイクル中の圧縮状態を一定に保ちます。

BSTFLEXは製造していますカスタム仕様のタッドポールガスケット、タッドポールシール、タッドポールガスケットテープ用途要件に応じて、バルブ径、テール寸法、コア構造、カバー材質、ガスケット長さ、全体構成などを、工業用オーブン、炉扉、窯、熱処理装置、その他の高温シール用途に合わせてカスタマイズできます。

シリカクロス製オタマジャクシ型ガスケットの構造

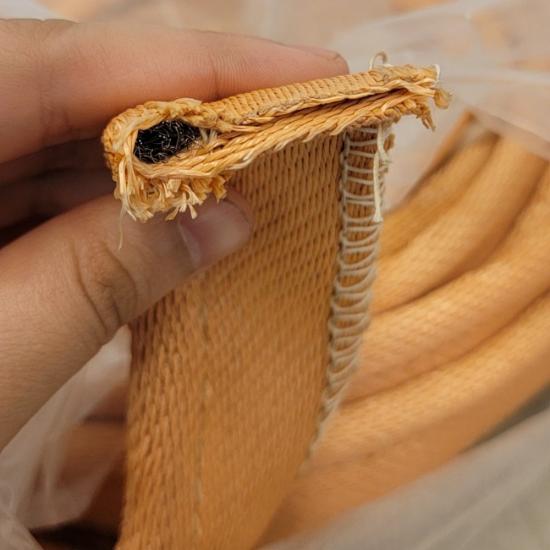

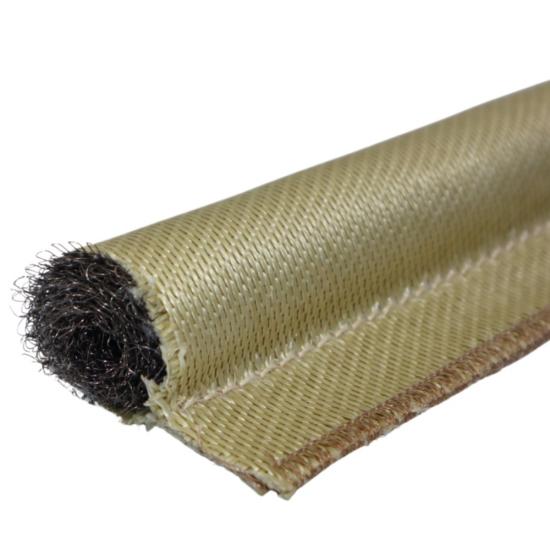

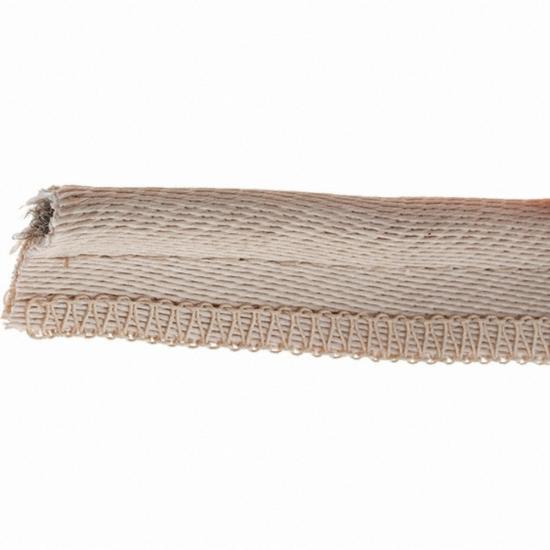

オタマジャクシ型ガスケットは、圧縮シール用に設計されたバルブ・アンド・テール構造を採用しています。丸みを帯びたバルブ部分がシール部を形成し、伸びたテール部分が取り付け部となります。バルブ内部にはインコネル製のコアが設けられ、構造的なサポートを提供します。また、シリカクロス製のカバーは、耐久性に優れた高温耐性のある繊維バリアとして機能します。

オタマジャクシ型ガスケットはどのように機能するのですか？

Aオタマジャクシ型ガスケット丸みを帯びた球状部を制御された圧縮によって開口部を密閉する。尾部は適切な機械的固定方法を用いて装置フレームに取り付けられ、球状部は接合面に向かって延びる。

炉の扉、オーブンの扉、点検パネル、またはその他の部品が閉じられると、バルブは2つの接合面の間で圧縮されます。この圧縮により、開口部の周囲に連続的な密閉バリアが形成されると同時に、ガスケットがわずかな寸法変化や動きに対応できるようになります。

基本的な構造は、4つの機能セクションから構成されています。

• バルブ：主要なシール面となる丸みを帯びた部分。
• しっぽ：ガスケットを機器に取り付ける際に使用する平らな延長部。
• コア：電球の形状を支える内部補強材。
• カバー：コアを囲む高温繊維層。

タッドポールガスケット vs タッドポールシール vs タッドポールテープ

オタマジャクシ型ガスケット、オタマジャクシアザラシ、オタマジャクシテープそしてオタマジャクシ型ガスケットテープこれらは、関連するバルブ・アンド・テール型の高温シール製品を説明するために一般的に使用される用語です。

「オタマジャクシ」という言葉は、この製品の特徴的な形状を表しています。丸みを帯びた球状の部分は圧縮可能なシール要素として機能し、尾部は取り付け面となります。メーカーや業界によっては、同様の構造に対して異なる用語が使用される場合があります。

お客様向けオタマジャクシ型ガスケット必要な構造は、動作温度、圧縮、取り付け方法、機器設計によって大きく異なる場合があります。BSTFLEXは、図面、サンプル、または指定された寸法に基づいて、適切なプロファイルを製造できます。

高温性能

シリカクロス製のカバーは、通常の繊維製またはゴム製のシール材では適さない高温シール用途向けに設計されています。シリカ繊維は高温に対する優れた耐性を持ち、ガスケットが輻射熱や高温表面にさらされる熱機器に使用できます。

インコネル製のコアは、シーリングバルブ内部で追加の機械的サポートを提供します。この構造は、ガスケットが形状を維持し、加熱および冷却サイクル中に繰り返し圧縮される必要がある用途に適しています。

完成した製品の実際の動作温度シリカ製オタマジャクシ型ガスケットシリカ繊維のグレード、コア構造、縫製糸、設置条件、暴露時間、および機器設計によって異なります。BSTFLEXは、用途の温度および機械的要件に応じて適切な構造を推奨できます。

タッドポールガスケットの主な利点

高温シリカカバー

シリカクロス製の外層は、高温、輻射熱、および繰り返し熱にさらされる用途において、熱保護機能を提供します。

インコネルコア補強材

インコネル製のコアは、バルブの内部を支え、圧縮および熱サイクル中にガスケットの意図された形状を維持するのに役立ちます。

柔軟なバルブ形状

丸みを帯びたバルブは、接合面に押し付けられるように設計されており、機器構造のわずかなばらつきにも対応できる。

機械式取り付けテール

延長されたテール部分は、クリップ、リテーナー、ネジ、ボルト、その他の適切なハードウェアなどの機械的な固定システムを取り付けるための実用的な取り付けエリアを提供する。

カスタム寸法

バルブの直径、テールの幅、テールの厚さ、ガスケットの長さ、コアの形状、および全体の形状は、お客様の機器要件に応じて製造できます。

複雑な熱機器に適しています

柔軟な構造により、タッドポール型ガスケットは、直線状、リング状、フレーム状、その他工業用熱シール用途向けのカスタム形状で製造することが可能です。

カスタムオタマジャクシ型ガスケットの製造

産業機器には、汎用的なガスケット形状は存在しません。高温用オタマジャクシ型ガスケット設置可能なスペース、圧縮距離、取り付け構造、および動作条件に適合している必要があります。

BSTFLEXは、OEM、機器メーカー、メンテナンス業者、産業ユーザー向けに、カスタム仕様のタッドポール型ガスケットを製造しています。お客様は、シール要件に応じてガスケットの寸法と材質を指定できます。

技術データ

高温用タッドポールガスケットの用途

高温用オタマジャクシ型ガスケットドア、パネル、アクセス開口部、取り外し可能な部品の周囲に柔軟な熱シールが必要な場合に使用されます。

• 工業用オーブンのドア
• 工業用炉扉
• 窯の扉と開口部
• 熱処理装置
• バッチ式オーブン
• コンベアオーブン
• 乾燥オーブン
• 粉体塗装炉
• 熱処理装置
• ボイラー点検口
• 高温検査パネル
• 工業用加熱室
• ガラス加工装置
• 高温環境対応筐体

炉やオーブンのドア用オタマジャクシ型ガスケット

炉や工業用オーブンの扉には、高温に耐えつつ、繰り返し開閉できるシールが必要です。炉扉用オタマジャクシ型ガスケットドアフレームに押し付けることができる柔軟なバルブを備え、テール部分は機械的に機器に固定されたままとなる。

シリカクロスとインコネルの組み合わせは、耐熱性と機械的安定性の両方が重要な用途に特に適しています。ガスケットの形状は、利用可能な隙間と必要な圧縮に応じて選択できます。

熱機器用シリカ製タドポールシール

Aシリカオタマジャクシアザラシ過酷な条件下で動作する熱機器向けに、柔軟なシーリングインターフェースを提供します。シリカ繊維製のカバーは露出した断熱材として機能し、内部のコアはバルブを支え、その形状を維持するのに役立ちます。

用途に応じて、BSTFLEXは機器の形状に合わせた様々な電球サイズとテール形状を提供できます。サンプル、図面、寸法仕様は、カスタム生産の際の参考資料としてご利用いただけます。

タッドポールガスケットにBSTFLEXを選ぶ理由とは？

BSTFLEXは、高温対応繊維製品、保護スリーブ、断熱材、および産業用シーリングソリューションに特化しています。当社の製造能力により、標準形状に頼るだけでなく、お客様の実際の設置および運用要件に合わせてタッドポールガスケットを開発することが可能です。

• カスタムバルブとテール寸法
• シリカクロス高温構造
• インコネルコアオプション
• 特注の長さと成形形状
• OEMおよび交換用ガスケットの製造
• 図面またはサンプルに基づいて製作する
• 材料および構造の選定支援
• 工業用高温シール用途に適しています

カスタムオタマジャクシ型ガスケットの注文方法

より正確な見積もりをご希望の場合は、ガスケットの形状、バルブ径、テール部の寸法、必要な長さ、動作温度、および設置方法をご提供ください。寸法の参考として、図面または実物サンプルをご提供いただくことも可能です。

BSTFLEXは申請内容を審査し、適切な提案を行うことができます。オタマジャクシ型ガスケット必要な耐熱性、圧縮性、および取り付け方法に基づいて構築されています。

よくある質問

オタマジャクシ型ガスケットとは何ですか？

タッドポール型ガスケットは、丸みを帯びた球状部と延長された取り付け用テールを備えた、柔軟性のある耐熱ガスケットです。球状部がシール面となり、テール部分はガスケットを機器に取り付けるために使用されます。

オタマジャクシのアザラシは何に使われるのですか？

オタマジャクシ型シールは、炉の扉、工業用オーブンの扉、窯、点検パネル、熱処理装置、その他柔軟な圧縮シールを必要とする高温環境下での密閉構造物によく使用されます。

オタマジャクシ型ガスケットとオタマジャクシ型シールは同じものですか？

多くの産業用途において、タッドポールガスケットとタッドポールシールは、基本的に同じバルブとテールのシール形状を指すのに用いられます。ただし、具体的な構造はメーカーによって異なる場合があります。

オタマジャクシテープとは何ですか？

タッドポールテープとは、柔軟性のあるバルブアンドテール型の高温シール製品を指す別の用語です。メーカーによっては、タッドポールガスケット、タッドポールシール、または関連するガスケットテープ構造を指す場合があります。

オタマジャクシ型ガスケットにインコネル製の芯材を使用する理由は？

インコネル製のコアは、シーリングバルブ内部の構造的な支持を提供し、圧縮や繰り返しの熱サイクル中にガスケットの形状を維持するのに役立ちます。

シリカ製のオタマジャクシ型ガスケットはカスタマイズできますか？

はい。BSTFLEXは、用途に応じて、バルブの直径、テール部の寸法、ガスケットの長さ、コア構造、カバー材、形状、および全体的な構成をカスタマイズできます。

図面に基づいてオタマジャクシ型ガスケットを製造できますか？

はい。特注のオタマジャクシ型ガスケットの製造にあたっては、技術図面、寸法仕様書、または実物サンプルを参考にすることができます。

オタマジャクシ型ガスケットの見積もりには、どのような情報が必要ですか？

最も有用な情報としては、バルブの直径、テール部の幅と厚さ、ガスケットの長さ、動作温度、コア材、カバー材、取り付け方法、用途などが挙げられます。図面やサンプルがあれば、さらに詳しい寸法情報が得られます。

カスタムオタマジャクシ型ガスケットをリクエストする

必要オタマジャクシ型ガスケット、オタマジャクシ型シール、またはオタマジャクシ型テープ高温用途向けですか？寸法、図面、またはサンプル要件をBSTFLEXまでお送りください。お客様の機器とシール条件に合わせて、インコネルコアを使用したカスタムシリカクロス製タッドポールガスケットを開発いたします。
