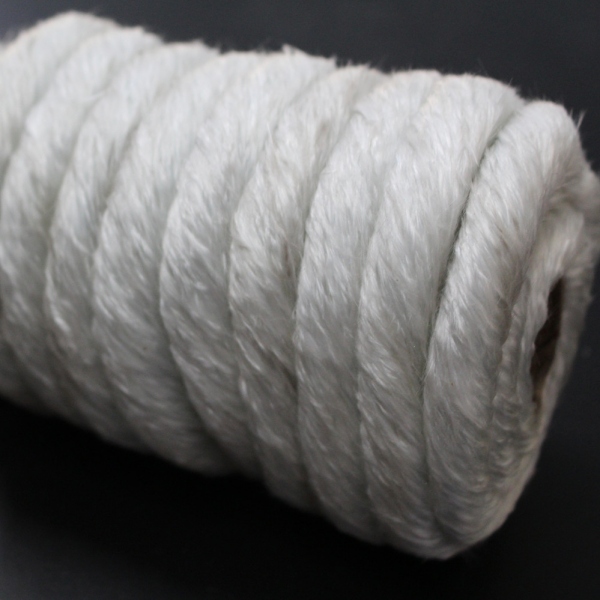

クイックアンサー

グラスファイバーロープガスケットのサイズを選定するには、清掃後の溝の幅、溝の深さ、ドアを閉じたときの隙間、コーナーの半径、および中心線の全長を記録します。次に、メーカーが承認した圧縮率でそのスペースに収まる、仕上がり構造の丸型または角型のロープを選択します。小さすぎるロープは漏れの原因となり、大きすぎるロープはドアが閉まらなくなったり、編組部が恒久的に潰れたりする可能性があります。

すべての編組ロープに一律で適用できる、単一のオーバーサイズや圧縮率のパーセンテージというものはありません。密度、編み方、芯材、コーティング、補強、およびドアの形状によって、公称直径が同じ2本のロープの挙動は異なる場合があります。

取り外したロープの測定だけでは不十分な理由

古いシールは参考として役立ちますが、信頼できるマスター寸法ではありません。弾性が失われていたり、プロセスの残留物を吸収していたり、取り外しの際に伸びていたり、チャネル内で永久的な長方形に変形していたりする可能性があります。最も広い平らな面だけを測定すると、大きすぎる交換部品を選ぶ原因になります。最も薄い潰れた部分だけを測定すると、小さすぎるものを選ぶ原因になります。

メンテナンス作業の際は、取り外したガスケットを保管し、廃棄する前に写真を撮影してください。そのプロファイル、継ぎ目の位置、取り付け方向、および局所的な故障を記録します。これらの観察結果と、清掃した金属溝からの測定値を併せて使用してください。

新しいドアの設計の場合は、図面と代表的な閉鎖サンプルを基準に作業を進めてください。サプライヤーは、保持溝と、ドアが完全にラッチされたときに利用できる距離の両方を理解する必要があります。

ロープガスケットのサイズ選定に必要な5つの測定項目

ロープの直径を選択する前に溝を測定する

1. 設備の安全を確保する。 オーブン、炉、またはボイラーを孤立させ、冷却させ、ドアを開けたり取り外したりする前にサイトのロックアウト手順に従ってください。
2. 古いガスケットを慎重に取り外す。 代表的なセクションを保管し、接着されていたか、機械的に保持されていたか、単に溝に押し込まれていたかをメモします。
3. チャネルを清掃する。 古い接着剤、スケール、固着した繊維は、使用可能な幅と深さを減少させる可能性があります。残留物ではなく金属の溝を測定してください。
4. 複数の位置で測定値を読み取る。 直線部、コーナー、ヒンジエリア、ラッチ側を比較します。都合の良い測定値1つだけを報告するのではなく、最小値と最大値を記録します。
5. 相手面を確認する。 歪み、摩耗、溶接補修、緩んだヒンジ、および不均一なラッチ力がないか確認します。新しいロープですべての機械的欠陥を補うことはできません。
6. 図面やマークアップした写真を送ってください。幅、奥行き、隙間、閉じる方向を示す断面図は、文脈なしで書かれたロープの直径よりもはるかに有用です。

一般的なパーセンテージを使用せずに圧縮率を評価する方法

圧縮とは、継ぎ目が閉じられたときのロープの自由高さの減少です。次のように表現できます：

圧縮率 (%) = (シールの自由高さ − 取り付けられたシールの高さ) ÷ シールの自由高さ × 100

溝に保持されるロープの場合、シールの自由高さは、ロープが着座した後に合わせ面に提示される実際の高さを表す必要があります。これは必ずしもカタログの直径と一致するとは限りません。取り付けられたシールの高さとは、ドアが完全にラッチされたときに同じシールラインで使用可能なスペースです。

この計算はジオメトリを説明するものであり、許容限界を確立するものではありません。見積もられている正確な構造に対する許容圧縮範囲を確認するようサプライヤーに依頼してください。中密度の丸編みロープ、高密度の角編みロープ、柔らかいニットロープ、およびコーティングされたロープは、同じ公称パーセンテージでも非常に異なる閉鎖力を生み出す可能性があります。

ドアがすでに稼働している場合は、一般的なインターネットの公式を適用するよりも、短いサンプルの試用の方が信頼できることがよくあります。試用により、ロープがしっかりと収まっていること、過剰な力を加えずにドアが閉まること、および周囲全体で接触が継続していることを確認する必要があります。

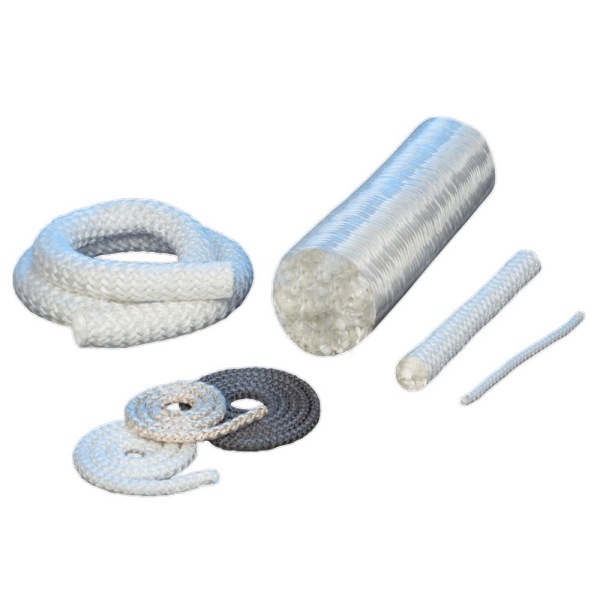

丸編みロープか角編みロープか？

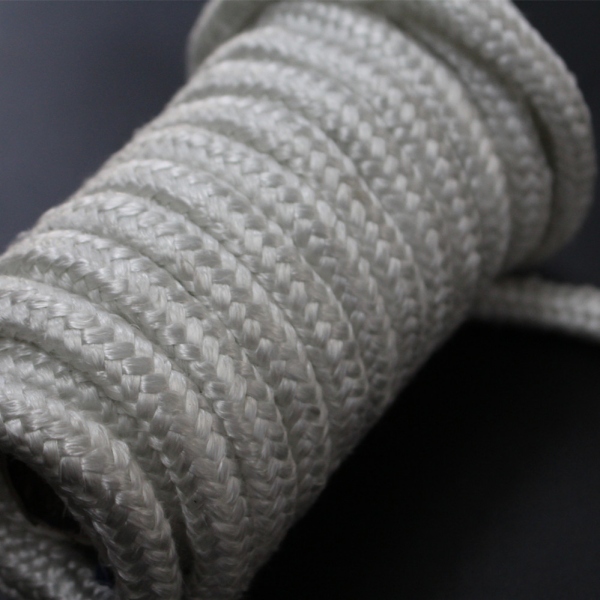

ガラス繊維丸編みロープ

丸いプロファイルは、丸みを帯びた溝、湾曲したシール経路、および円形ロープを保持するように設計されたチャネルにとって実用的な出発点です。角や不規則な経路に沿うことができ、編組構造により、緩い撚りロープよりも安定した表面が得られます。

このプロファイルについては、fiberglass round braided rope の製品ページを確認してください。RFQでは、「標準的なガラス繊維ロープ」のみを要求するのではなく、必要な直径、構造、長さ、動作条件、および溝の寸法を指定してください。

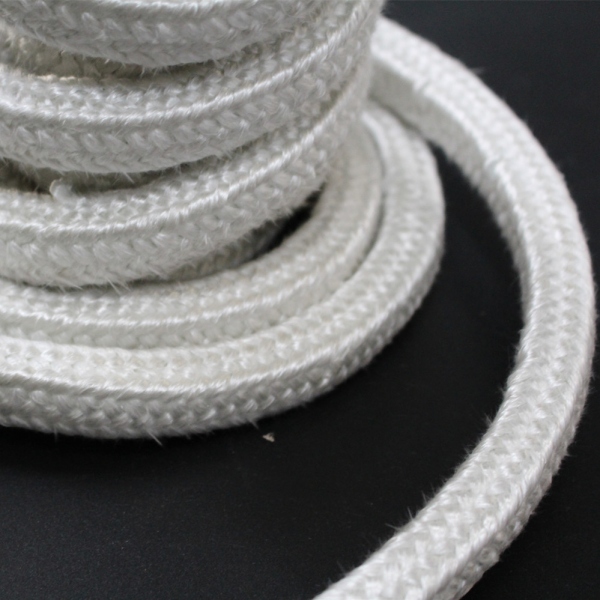

ガラス繊維角編みロープ

角形のプロファイルは平らな接触面を提供し、長方形のチャネルにさらに予測可能に収まる可能性があります。溝の幅と奥行きが個別に制御されている場合や、丸いロープが回転したりチャネルの角に使用されていないスペースを残したりする傾向がある場合に適しています。

平らな側面の断面については、fiberglass square braided rope を比較してください。取り付けられた体積、密度、および必要な閉鎖力を確認せずに、等しい公称寸法に置き換えないでください。

編組密度がフィット感を変える

公称サイズだけではロープガスケットの特性を完全に説明することはできません。編組密度と内部構造は、ロープの曲げやすさ、横方向への広がりやすさ、ドアに対する反発力に影響を与えます。

• 柔らかい構造：不規則な表面形状に馴染ませやすいですが、より多くのサポートが必要であり、過圧縮されやすくなる場合があります。
• 高密度編組：寸法安定性が高く取り扱い時の損傷に強いですが、一般的に、より正確な溝とより大きな締め付け力が必要です。
• 芯構造：ソリッドファイバー芯、中空構造、または補強された芯は、復元性と曲げ半径を変化させます。
• 表面処理：コーティングにより、摩擦、剛性、圧縮性、および媒体耐性を変更できます。

OEMの再注文の場合、承認されたサンプルは外形寸法以上のものを定義する必要があります。製品の構造、単位長さあたりの質量または合意された密度管理、寸法公差、およびサンプル承認リファレンスを記録してください。

コーティングされたロープを評価すべき時期

コーティングされていないガラス繊維ロープは、多くの乾燥した静的熱シール用途に適しています。コーティングされた構造は、購入者が表面のほつれの軽減、より滑らかな取り付け面、または指定されたプロセス媒体に対する追加の耐性を必要とする場合に検討されることがあります。

シリコーンゴムコーティングガラス繊維ロープは独立した構造であり、互換性のある色のバリエーションとして扱われるべきではありません。コーティングはアセンブリ全体を変更するため、温度、媒体、圧力、剛性、および圧縮を再度確認する必要があります。

コーティングによって接合部が耐圧仕様になったり、あらゆるガス、蒸気、液体サービスに適したものになると仮定しないでください。評価のために、正確な媒体、濃度、常時圧力、圧力変動、および露出パターンを提供してください。

温度選定は形状の決定後に行う

正しくサイズ設定されたガスケットであっても、材料が承認された使用条件を超えて使用された場合、故障する可能性があります。オーブンや炉のチャンバーの温度設定だけでなく、シール位置での温度を提供してください。通常の使用温度、ピーク温度、ピーク持続時間、および熱サイクル頻度を含めてください。

完成したロープ構造の文書化された連続使用温度を使用してください。繊維の分類温度、融点、および短時間のピーク露出は異なる値です。接着剤、コーティング、縫製糸、補強材、または近くの金属製リテーナーが制限要因になる場合があります。

検証された温度要件が選択されたガラス繊維構造の許容範囲を超える場合は、次の資料の材料ファミリを比較してください：グラスファイバーロープ vs セラミックファイバーロープ：高温シールの選び方これにより、寸法上の問題と材料の耐熱温度の問題を切り離すことができます。

必要なガスケット長さの決定方法

清掃された溝の中心線に沿って、すべてのコーナーを通過するように測定します。長方形のドアの場合、ガスケットの経路が内側にあったり、丸みがつけられていたり、ハードウェアによって遮られたりすることがあるため、ドアの外側の幅と高さだけに頼らないようにしてください。

発注前に接合部の位置を特定してください。取り付け時にアクセス可能であり、機器の設計に従って配置されている必要があります。ロープが連続コイル、リール長、切断長、エンドレス（閉ループ）、または加工品アセンブリのいずれとして供給されるかを明記してください。

測定中や取り付け中にロープを引っ張らないでください。テンションがかかると見かけ上の直径が小さくなり、加熱後に端部が離れてしまう原因になります。切断しろと接合方法については、編組の安定性、端部処理、取り付け手順に依存するため、サプライヤーと事前に合意しておく必要があります。

よくあるサイジングの誤り

• 潰れた古いガスケットからの注文： 永久変形によって元のプロファイルとサイズが隠れてしまいます。
• 溝の幅のみを使用すること： 幅だけでは溝の深さや最終的なドアを閉めたときの隙間は分かりません。
• すべての漏れを止めるために大きめのロープを選ぶこと： サイズが大きすぎるとドアが開いたままになったり、ラッチに過大な負荷がかかったり、編組が潰れたりすることがあります。
• プロファイルを無視すること： 公称寸法が同じ丸型ロープと角型ロープでは、チャネルへの収まり方が異なります。
• 密度を無視すること： 寸法が同じ2つのロープでも、必要な締め付け力が異なり、復元性も異なる場合があります。
• 取り付け時の引っ張り： ロープが細くなり、後で接合部で縮むことがあります。
• 一般的な圧縮のルールを使用すること： 公表されているパーセンテージは、異なる材質、編組、密度、または機器の設計を対象としている場合があります。
• ドアの状態を無視すること： 歪んだパネル、摩耗したヒンジ、不均一なラッチは、正しいロープを使用しても局所的な漏れを引き起こす可能性があります。

試作品と受入検査

新設計の場合や、信頼できる元の仕様がない交換の場合は、一括発注を行う前に代表サンプルを承認してください。以下を確認してください：

• 取り付け前のプロファイルと公称寸法
• 長手方向の寸法公差と一貫性
• ねじれることなく直進部やコーナーに収まる能力
• ドアの締め付け力とラッチの係合
• 全周にわたる接触
• 接合部のフィット感と端部の安定性
• 制御された加熱サイクル後の状態
• 潰れ、ほつれ、硬化、または抜けの兆候

承認されたロープのサンプル、図面の改訂版、および購入仕様書を一緒に保管してください。これにより、購買、品質、保守の各チームが将来の注文に向けた共通の基準を持つことができます。

グラスファイバーロープガスケット見積依頼（RFQ）チェックリスト

よくある質問

新しいガラス繊維ロープは、古いガスケットと同じ直径にする必要がありますか？

必ずしもそうとは限りません。古いガスケットは永久的に平坦化または延伸されている可能性があります。清掃された溝と閉じたドアのギャップを測定し、古いロープは参考資料としてのみ使用してください。

溝の幅だけでロープのサイズを選ぶことはできますか？

いいえ。溝の深さ、閉じたドアのギャップ、コーナー半径、ロープの密度、および承認された圧縮範囲も必要です。幅だけでは、シールがどれだけ突出するか、またはどれだけの閉鎖力を生み出すかを予測することはできません。

ガラス繊維ロープガスケットはどのくらい圧縮する必要がありますか？

正確なロープ構造に対して承認された範囲を使用してください。すべての編組、撚り、ニット、ソリッドコア、中空コア、またはコーティングされたロープに共通する普遍的なパーセンテージはありません。メーカーに提案された形状を確認し、可能であればサンプルフィットを実施してください。

オーブン用ドアには、丸型と角型のどちらのガラス繊維ロープが優れていますか？

どちらのプロファイルが普遍的に優れているということはありません。丸型ロープは通常、曲線状またはアールのある溝に適しており、一方、角型ロープは長方形のチャネルで平らな接触と安定した着座を提供できます。プロファイルは既存の溝とドアの設計によって決定されるべきです。

ロープの長さはどのように計算しますか？

柔軟なテープまたは伸縮しないコードを使用して、完全な溝の中心線を測定します。コーナーを含め、継ぎ目の位置を定義します。サプライヤーと切断代について合意し、測定中にロープを引っ張らないようにしてください。

正しくサイズ設定されたガスケットから依然として漏れが発生する場合はどうすればよいですか？

不均一なラッチ力、摩耗したヒンジ、ドアの歪み、損傷した溝表面、不十分な継ぎ目、局所的な過剰圧縮、または材料の劣化を確認してください。漏れが常に公称ロープ直径によって引き起こされるとは限りません。

代わりにセラミックファイバーロープを検討すべきなのはどのような場合ですか？

文書化された連続作動温度またはその他のサービス要件が、完全なガラス繊維ロープ構造の能力を超える場合は、別の材料を検討してください。材料を変更する前に、実際のシールライン温度とすべての組み立てコンポーネントを確認してください。

ロープガスケットの推奨を依頼する

OEMプロジェクト、プラントのシャットダウン、または交換プログラムのために、溝の幅と深さ、閉じたドアのギャップ、完全なガスケットパス、動作温度、媒体、開閉頻度、写真、および必要な数量をお送りください。Anhui Parker New Material Co., Ltd.では、産業用供給に向けて、丸型、角型、未コーティング、およびコーティング済みのガラス繊維ロープ構造を評価できます。
