カスタムの耐高温テープの仕様では、材質、織物の構造、寸法、耐熱デューティ、取付方法、供給形態をそれぞれ個別の項目として定義する必要があります。「50mmの耐熱テープ」といった要望は、信頼性の高いOEM調達には不十分です。同じ幅のテープでも、異なる繊維、織り方、コーティング、補強材、粘着剤システムが使用される可能性があるためです。
BSTFLEXは、断熱、機器のシーリング、ケーブルとホースの保護、炉およびオーブンアセンブリ、ならびに定期的なOEM生産向けに工業用の耐高温テープを供給しています。このガイドでは、カスタムテープの幅、厚さ、ロール長さ、コーティング、裏材、パッケージング、および技術承認に関する再現性のある仕様の準備方法について説明します。
クイック仕様チェックリスト
見積もりを依頼する前に、以下の事項を確認してください。
- テープのコンポーネントと機能;
- テープ設置場所での連続温度および短時間温度;
- 繊維材質および織物構造;
- 幅、厚さ、および測定公差;
- ロールの長さ、カット長、または加工形状;
- コーティング、アルミ箔貼り、補強、またはPSAの要件;
- 取付方法と恒久的な保持;
- 数量、予測、パッケージング、およびラベリング;
- 必要な技術文書およびサンプル承認の方法。
最も信頼性の高いOEMプロジェクトは、古い発注書からコピーした製品名ではなく、用途と受け入れ基準から始まります。
1. テープに求められる機能を定義する
耐高温テープはさまざまな機能に使用されます。必要な構造は作業内容に応じて変化します。
| 必要な機能 | 情報が必要 | 考えられる構造の方向性 |
|---|---|---|
| 配管またはホースのラッピング | 外径、被覆長さ、重なり、熱曝露、および固定方法 | 平織りグラスファイバー、シリカ、玄武岩(バサルト)、またはコーティングされたテープ |
| 機器のサーマルシール | 継ぎ目の幅、設置時の厚さ、圧縮、動き、および漏れ要件 | 織り、編み、またはその他の承認されたシーリングテープ |
| ボルト留めされた炉またはオーブンの継ぎ目 | 全体の幅、中心の開き、ボルト径、ピッチ、およびサイドバンドの接触 | ドロップワープまたはラダーテープ |
| 放射熱の保護 | 熱源の方向、クリアランス、保護対象コンポーネントの制限、および固定 | アルミ面付きグラスファイバーテープ |
| 設置位置決め | 基材、塗布温度、必要な接着持続時間、および恒久的な保持 | PSA裏地付き繊維テープ |
| 電気的な束ねまたは上巻き | 電圧デューティ、仕上がり厚さ、重なり、伸縮、および環境曝露 | 自己融着シリコンテープ(電気的資格要件に従う) |
複数の異なる機能を1つの曖昧な文にまとめないでください。たとえば、「配管を密閉して断熱する」という表現には、断熱、機械的保持、および耐圧が含まれている場合があります。織物サーマルテープは断熱機能には対応できますが、加圧されたラインの修理や封じ込めを行うものと想定してはなりません。
2. 実際の熱負荷から繊維素材を選択する
素材の選定にあたっては、連続使用温度、ピーク時の曝露温度、その持続時間、雰囲気、および加熱後の必要条件を考慮する必要があります。

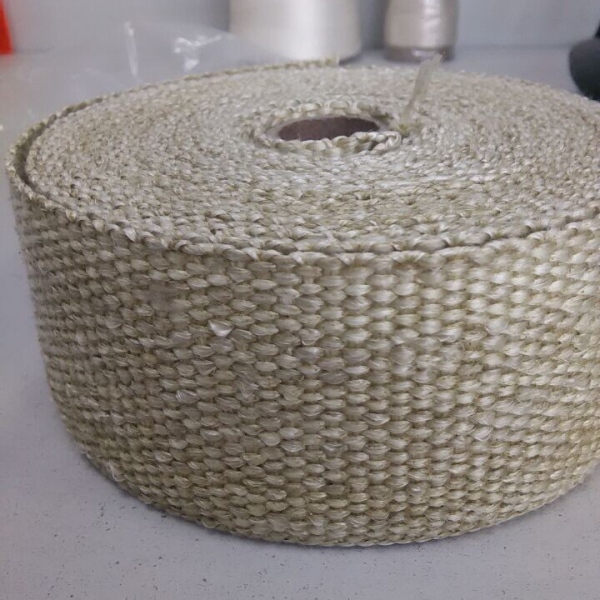

グラスファイバーテープ
織りグラスファイバー絶縁テープは、工業用配管のラギング、機器の絶縁、および一般的な熱包装に広く使用されています。確認された使用温度と機械的特性が用途を満たしている場合、多くの場合これが選定の出発点となります。

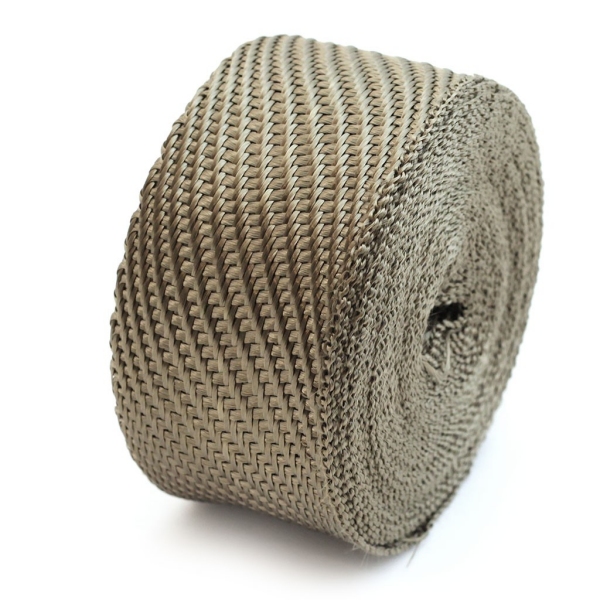

バサルトテープ
バサルト繊維テープは、織物ミネラルファイバー構造が必要とされる工業用配管および機器の絶縁用に評価することができます。選定にあたっては、未処理繊維の融点ではなく、完成したテープのサービスデータムを基準とする必要があります。
シリカテープ
織りシリカテープは、必要な熱負荷が選択されたグラスファイバー構造の確認された能力を超える場合に使用されます。織り耳付き構造とスリット構造は個別に特定する必要があります。
セラミックファイバーテープ
セラミックファイバーテープは、より高温の工業用断熱およびシーリング用に、補強されたテキスタイル構造で提供されています。補強材とその高温強度限界は仕様に含める必要があります。
カタログに記載されている最高温度だけで素材を選択しないでください。 正確な完成構造、必要な柔軟性、取り扱い性、補強、曝露後の状態、および技術的根拠を比較してください。
3. テキスタイル構造を指定する
同じ繊維でも複数の構造で提供される場合があります。構造は、エッジの状態、柔軟性、寸法安定性、固定方法、および取り付け時の挙動に影響を与えます。

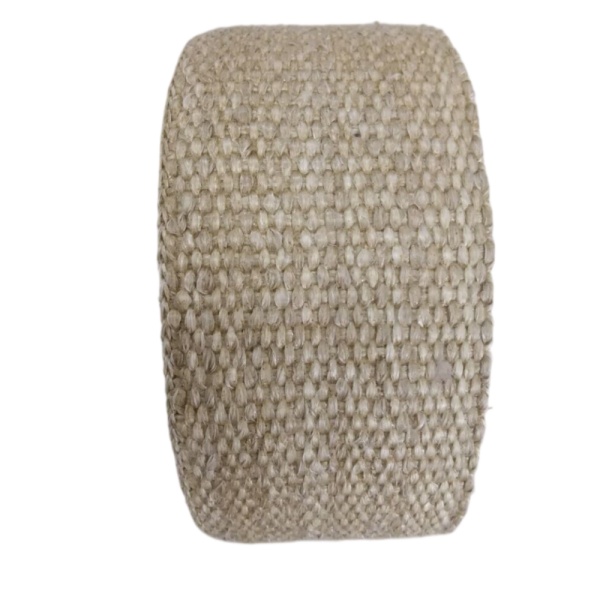

平織りテープ
平織りテープは、長手方向のエッジが織られた連続したストリップです。ラッピング、ラギング、平面絶縁、および特定の機器の接合部に一般的に使用されます。
スリットテープ
スリットテープは、幅の広いクロスから切り出されます。必要な裏地や供給形式をシート素材から作成する方が容易な場合に適していますが、取り扱いや取り付けの際には切断されたエッジを考慮する必要があります。
ニットテープ
ニット構造は、特定の機器のシールに対して、より柔らかく、より適合性の高いストリップを提供できます。弛緩寸法、取り付け時の厚さ、およびアンロードまたは加熱後の必要な復元力を指定してください。

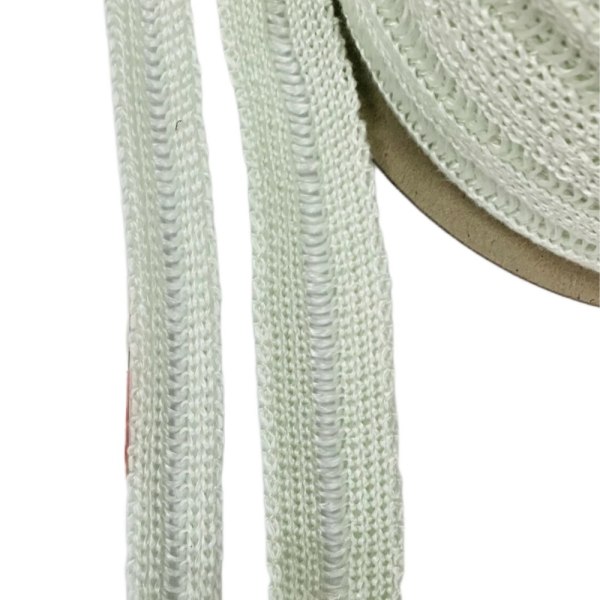

ドロップワープまたはラダーテープ
ラダーテープは、特定の留め具の配置に対応するために、中央ゾーンから長手方向の糸が一部省略されています。中央の開口部と機器のボルトピッチは別個の寸法です。
自己融着シリコンテープ
自己融着シリコンテープは、引き伸ばして重ね合わせるとそれ自体で接着します。シリコンコーティングやPSAバッキングを備えた織り繊維テープとは異なります。
4. 幅を正しく定義する
テープの幅は、カバー範囲、柔軟性、材料消費量、および取り付け速度に影響を与えます。入手可能な最も幅の広いテープが自動的に最良の選択になるとは限りません。
パイプやホースのラッピングの場合は、以下を提供してください:
- ラッピング表面の外径;
- 最小曲げ半径;
- 継手、分岐、支持、およびクリアランスの制限;
- 計画されたオーバーラップ;
- カバーが必要な総長さ。
フラットシールの場合は、座面幅とテープの必要な位置を指定してください。ラダーテープの場合は、全体幅、中央開口部幅、およびサイドバンド幅を指定してください。
テープが狭いチャネル、リテーナー、または製造用固定具に適合する必要がある場合は、幅の公差を明記する必要があります。公称50 mmという説明だけでは、許可される製造上の変動は定義されません。
5. 厚さと測定条件を定義する
公称厚さは、測定方法が不明な場合には誤解を招くおそれがあります。柔らかい織物や編物は、測定器の下で圧縮されます。
仕様書では、厚さが何を指すのかを明確にする必要があります。
- 供給状態の公称厚さ、
- 規定された圧力下で測定された厚さ、
- コーティングや箔を含む仕上がり厚さ、
- 剥離ライナーを除きPSAを含む仕上がり厚さ、
- 機器の締め付け荷重下での取り付けられた厚さ。
機器のシールにとって、取り付け時の厚さと締め付け荷重は、無負荷時のロール測定値よりも有用であることがよくあります。すべての織物、編物、またはラダーテープに共通する汎用的な圧縮率は存在しません。
6. ロール長さ、切断長さ、および継ぎ目の規則を指定する
ロール長さは、取り扱い、保管、ライン段取り替え、スクラップ、および包装コストに影響します。ディストリビューターは標準ロールを好む場合がありますが、OEMの組立ラインでは切断長さや塗布準備済みキットが必要になる場合があります。
状態:
- 必要なロール長さまたはカット長さ;
- 長さの許容差;
- ロール内に継ぎ目の許可があるかどうか;
- 継ぎ目の最大数(ある場合);
- 継ぎ目間の最小距離;
- 継ぎ目の表示方法;
- 各カット片に個別のラベル付けが必要かどうか。
1つのピースがドアやパネルの周囲を連続して走る必要がある場合は、外寸だけでなく、承認されたルートから展開長を計算してください。コーナー、継ぎ目、および取り付け余裕を含めてください。
7. コーティング、フェース、補強材を個別のオプションとして扱う
追加の仕上げにより、表面の挙動、取り付け、および温度限界が変化する場合があります。
| オプション | 選択の一般的な理由 | 確認が必要な事項 |
|---|---|---|
| シリコーンコーティング | 表面保護、取り扱い、選択された流体または飛沫への暴露 | コーティング配合、仕上げ厚さ、および完成品のサービス温度 |
| バーミキュライトコーティング | 高温時の表面挙動と耐摩耗性の向上 | 正確な構造に対する連続、ピーク、および直接炎の定義 |
| アルミニウムフェーシング | 輻射熱保護保護 | フェーシングの方向、クリアランス、ラミネーション、および機械的保持 |
| ガラス繊維補強 | 特定のセラミックテキスタイル構造における糸のサポート | 補強材固有の使用限界 |
| 金属ワイヤー補強 | 適切な構造における高温での機械的完全性 | ワイヤーの合金、雰囲気、電気的影響、および高温強度要件 |
| 黒鉛またはその他の処理 | 用途固有の表面または取り扱いの要件 | 実際の処理、意図された機能、および製品固有の根拠 |
コーティングによってファイバーの耐熱温度が上がると仮定しないでください。コーティング、補強材、および完成したアセンブリのそれぞれが、個別の制限をもたらす可能性があります。
8. チェックボックスとしてではなく、接着剤システムとしてPSAを指定する
感圧接着剤は、テープの位置決めを助けたり、規定の接着性能を提供したりすることができます。これらは異なる役割です。
PSA付きテープの場合は、以下を指定してください:
- 基材と表面仕上げ、
- 最低施工温度、
- 接着ラインでの連続温度。
- 短時間のピークおよび継続時間、
- 必要な位置決め時間または恒久的な接着の義務、
- 曲率、振動および機械的負荷、
- 油、湿気、洗浄剤および化学物質への曝露、
- 剥離ライナーおよび打ち抜き加工の要件。

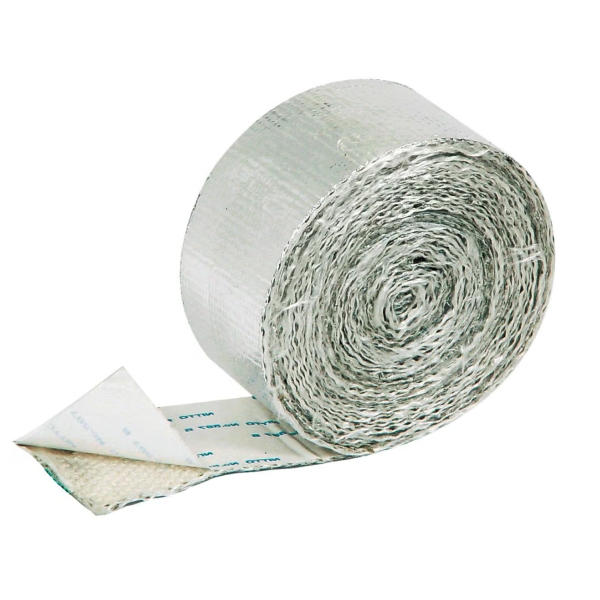

粘着剤付きシリカスリットテープおよび粘着剤付きアルミグラスファイバーテープは、異なるテキスタイルおよび表面構造を使用しています。これらの粘着システムが同じ温度性能を持っていると仮定してはなりません。
9. コア、巻き方、パッケージングの定義
パッケージングは、技術的に正しいテープが購入者の工程で効率的に稼働するかどうかに関係します。
OEMまたはディストリビューターの供給については、以下を指定してください:
- 必要に応じて、コアの内径とコア材質;
- 巻き方向;
- ロールの外径の最大値;
- 粘着テープのライナーの向き;
- カートンあたりのロール数;
- カートンの重量制限;
- 個別包装または防湿;
- ラベル、バーコード、バッチ番号、プライベートブランドの要件;
- パレットの寸法および輸出梱包。
実際の製造工程で必要とされない限り、カスタムコアや自動巻き出しフォーマットを要求しないでください。このような変更は、MOQ、金型、リードタイム、価格に影響を与える可能性があります。
10. 用途に合わせた寸法公差の設定
公差が緩すぎると、取り付け上の問題が発生する可能性があります。公差が厳しすぎると、性能が向上しないままコストが増加する可能性があります。
アセンブリを使用して、どの特性が重要であるかを決定します:
- 狭い座席またはチャネルの幅;
- 隙間を塞ぐための厚さ;
- ラダーテープの中心開き位置;
- あらかじめ成形されたルートの切断長さ;
- 接着剤またはコーティングの塗布範囲;
- 生産計画のためのロール長さ。
結果が荷重、コンディショニング、または機器に依存する場合の試験または測定方法を明記してください。測定条件のない公差は、買い手と売り手の間で再現性がない可能性があります。
11. 連続温度、ピーク温度、テスト温度の区別
特注の高耐熱テープのRFQ(見積依頼)では、以下の項目を区別する必要があります。
- 連続使用温度:通常の長期的な稼働条件。
- ピーク温度または間欠温度:継続時間と頻度が定義された、より短時間の高温暴露。
- 直火への暴露:指定されたテスト条件または稼働条件における炎の接触。
- 原材料の軟化点または融点:完成したテープの連続定格ではありません。
- 接着剤の耐熱温度:繊維や表面材の温度とは異なります。
- 保護対象部品の温度:下にあるホース、ケーブル、または機器の許容限界。
単に「一番耐熱温度の高いテープ」を求めないでください。技術的に適切な製品とは、必要な機械的特性、寸法、および供給の安定性を備え、実際の使用要件を満たすものです。
12. 代表的なサンプル承認の準備
サンプルの承認では、目視検査用の短い繊維片を提供するだけでなく、意図された構造と取り付け方法を再現する必要があります。
承認記録には以下を明記する必要があります。
- 材質と構造。
- 幅、厚さ、およびロールまたはカットの長さ。
- コーティング、フェーシング、補強、またはPSA;
- 施工時の重なり、伸縮、圧縮、または固定具の配置;
- 温度および環境への曝露;
- 必要な試験方法;
- 合格基準の結果;
- 承認されたサンプルまたは図面の改訂版。
リピート注文の場合、購入仕様書には承認された構造を明記する必要があります。色、幅、および一般的な製品名だけでは、材料を管理するには不十分です。
13. 正しい技術文書を要求する
文書は実際の製品および意図された要件に正確に一致している必要があります。プロジェクトに応じて、産業用バイヤーは以下を要求する場合があります:
- 技術データシート;
- 該当する場合は安全データシート;
- 材料組成に関する声明;
- 寸法検査報告書;
- バッチまたはロットの識別;
- 該当する第三者試験報告書;
- 必要な場合のRoHSまたはREACH関連文書;
- サンプル承認報告書;
- 梱包およびラベリングの仕様。
企業の品質証明書が、すべての製品性能の主張を自動的に証明するわけではありません。要求された報告書が、正確なテープの構造、厚さ、コーティング、および製造範囲に適用されることを確認してください。
14. 完全なOEM見積依頼(RFQ)を作成する
| 見積依頼セクション | 必要な情報 |
|---|---|
| 用途 | 部品、機能、産業、および据付図面または写真 |
| 熱負荷 | 連続温度、ピーク温度、持続時間、頻度、および伝熱モード |
| 材質 | ガラス繊維、玄武岩繊維、シリカ、セラミックファイバー、シリコーン、または提案された代替品 |
| 構造 | 織り、スリット、ニット、ラダー/ドロップワープ、コーティング加工、面材付き、PSA(粘着剤)付き、または自己融着 |
| 寸法 | 幅、厚さ、長さ、公差、および測定条件 |
| 取り付け | 重なり、圧縮、ストレッチ、ボルト、クリップ、タイ、またはその他の保持方法 |
| 環境 | 振動、湿気、油、化学物質、屋外暴露、および清掃 |
| 供給形態 | ロール、カット品、ダイカット部品、コア、ライナー、包装、およびラベル |
| 商業的要件 | サンプル数量、トライアル注文、年間予測、MOQ(最小発注数量)ターゲット、および納期スケジュール |
| ドキュメント | TDS、SDS、検査報告書、試験報告書、およびコンプライアンス文書 |
よくある質問
高温用テープはどのようなものでも特注幅で製造できますか?
特注幅は、材質、テキスタイル構造、織機またはスリット方法、端部の要件、および注文数量によって異なります。織り幅仕上げのテープとスリットテープでは、製造上の制約が異なります。特注幅を依頼する前に、必要な端部構造を確認してください。
厚さを増すと、耐熱温度も上がりますか?
いいえ。厚さを厚くすると、断熱性の向上、圧縮性、および機械的挙動が変わりますが、繊維、コーティング、または接着剤の承認された使用温度限界が上がるわけではありません。
PSA(粘着剤)裏面処理は、テキスタイルと同じ温度に適していますか?
自動的には適用されません。接着システムには、独自の用途および使用温度データが必要です。一部の構造では、PSAは主に取り付けの補助として使用されます。
既存のボルトパターンに合わせてラダーテープを注文できますか?
中央開口部の形状について装置と照らし合わせて確認することは可能ですが、標準的なドロップワープ構造では、指定されたピッチで事前に穴が空けられた状態が自動的に作成されるわけではありません。ボルトの直径、ピッチ、端部のオフセット、および図面をご提供ください。
OEM生産に最適なロール長は何ですか?
最適なロール長は、ラインの取り扱い、部品の使用量、スクラップ、ロール重量、保管、および段取り替えの頻度によって異なります。標準ロールは経済的である場合がありますが、年間需要量がそれを満たす場合、特注の長さにすることで生産効率を向上させることができます。
初期見積もりにおいて最も重要な情報は何ですか?
用途、連続温度およびピーク温度、必要な構造、幅、厚さ、長さ、数量、および取り付け方法をご提供ください。図面、写真、または既存のサンプルがあると、技術的な検討がよりスムーズになります。
OEM供給向け特注高温用テープのリクエスト
BSTFLEXは、織り、スリット、コーティング、粘着剤付き、アルミ面付き、ラダー、ニット、および自己融着構造の工業用テープを製造しています。特注の幅、厚さ、ロール長、カット長、色、コーティング、裏面処理、および包装は、選択された製品および注文数量に応じて検討可能です。
材質と構造の比較については、BSTFLEX高温用テープ 範囲。
