公害防止システム用オタマジャクシガスケット:排気、ダクト、アクセスパネルのシーリング

Oct 30,2026

汚染防止装置は、高温ガス、温度サイクル、振動、そして頻繁なメンテナンスアクセスといった要素が複合的に作用することが多い。そのため、ドア、点検パネル、ダクトフランジ、取り外し可能なカバーには、実際の接合部の形状とプロセス環境に適合したガスケットが必要となる。

A汚染防止システム用オタマジャクシ型ガスケットシールラインに圧縮可能なバルブが必要で、延長された繊維製のテールを装置に機械的に固定できる場合に検討できます。バルブは接触部を提供し、テールは機械的な取り付け部を提供します。

適切な構造は、機器名だけで決まるものではありません。熱酸化装置のアクセスドア、排気サイレンサーのケーシング、集塵ダクトのフランジはすべて汚染防止システムに属するものかもしれませんが、それらの温度、圧力条件、動作、暴露、および取り付け方法は大きく異なる場合があります。

BSTFLEXはカスタム製品を製造していますオタマジャクシ型ガスケットおよび高温対応オタマジャクシ型シール様々な繊維製カバーと芯材構造を使用します。産業機器向けのプロファイルは、図面、寸法、または既存のサンプルに基づいて開発できますが、その際には使用条件全体を精査する必要があります。

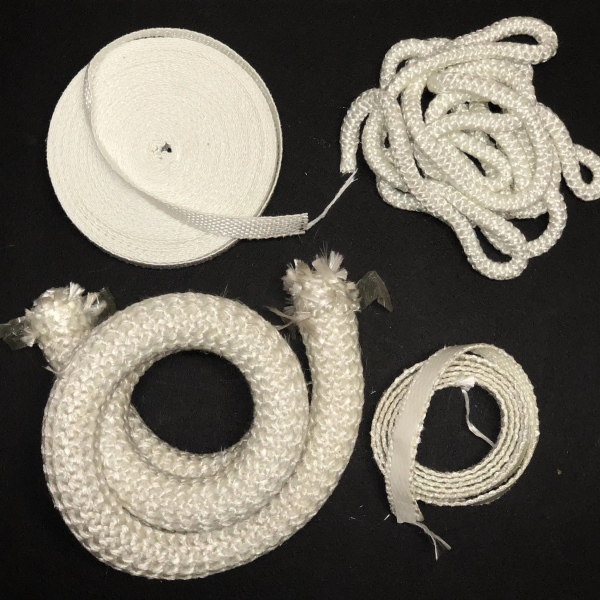

Tadpole Gaskets

汚染防止装置におけるタッドポールガスケットの使用箇所

オタマジャクシ型の形状は、機器にドア、カバー、アクセス開口部、または接合部があり、圧縮可能な周囲シールが必要な場合に最も適しています。球状の部分がシール接触部となり、尾部は専用の取り付け部となります。

この配置は、平らなガスケットストリップだけでは必要な形状が得られない場合や、ガスケットを保持プレート、クランプバー、またはチャンネルによって位置決めする必要がある場合に役立ちます。


熱酸化装置および排煙焼却装置

熱酸化装置および排煙焼却炉は、高温、化学的に複雑な組成、または運転条件の変化を受けやすいプロセス流体を処理します。ガスケットの取り付け箇所としては、バーナーの点検口、点検口、取り外し可能なパネル、ケーシングの接合部などが考えられます。

繊維製シールを選択する前に、燃焼室の設定温度だけでなく、ガスケット自体の温度を確認してください。

点検では、シールが高温ガスの漏洩、輻射熱、加熱された金属との直接接触、停止時の凝縮水、またはプロセス流体中の化学物質にさらされるかどうかを特定する必要があります。これらの条件は、同じアクセスドアの高温側と低温側の端部で異なる場合があります。


排出ガス制御装置およびダクト点検パネル

排気ガス制御システムには、ダクト、ダンパー、点検扉、フィルターハウジング、取り外し可能なアクセスカバーなどが含まれます。バルブとテール部分が接合部に適合し、取り付け金具がバルブの圧縮を妨げることなくテールを保持できる場合は、タッドポール型ガスケットの使用が検討されます。

ダクト用途では、圧力差、ガス組成、振動、許容漏洩量に特に注意を払う必要がある。

繊維製のタッドポール型ガスケットは、自動的に気密性、排出ガス認証、または耐圧性を備えていると謳われるべきではありません。これらの特性は、機器の設計と該当する検証試験を通じて、接合部全体について確立される必要があります。

https://www.pkfiresleeve.com/Tadpole-Gaskets-for-Pollution-Control-Systems-Exhaust-Duct-and-Access-Panel-Sealing_n489

排気サイレンサーおよびタービンサイレンサー筐体

排気サイレンサーおよびタービンサイレンサーの筐体には、熱密閉が必要な取り外し可能なパネルまたはケーシング部分が含まれる場合があります。関連する設計要素には、接合部における排気温度、筐体の音響的な動き、振動、パネルの取り外し頻度、および使用可能な締め付け力が含まれます。

ガスケットは実際の接触形状に適合する必要があります。バルブが大きすぎると、閉鎖時の負荷が増加したり、過度に圧縮されたりする可能性があります。バルブが小さすぎると、接合部全体で接触を維持できない可能性があります。

振動が発生する場合は、カバーとコアに加え、保持方法と動きに対する抵抗についても見直す必要がある。


発電用排気およびプレナムコンポーネント

発電設備には、熱風プレナム、排気トランジション、点検カバー、取り外し可能なアクセスセクションなどが含まれる場合があります。これらの箇所では、温度勾配や構造的な動きが生じる可能性があります。

設計者は、ガスケットラインで想定される動きの方向と量を特定し、テールアタッチメントがバルブの意図された圧縮を妨げないことを確認する必要があります。


パルプ・製紙工程用ハッチおよび産業用アクセスカバー

パルプ・製紙業界やその他のプロセス産業における工程ハッチや点検カバーは、湿気、堆積物、洗浄剤、断続的な熱にさらされる可能性がある。

したがって、素材の選定にあたっては、カバーの公称耐熱温度性能のみに基づいて選ぶのではなく、露出状況全体を考慮する必要がある。

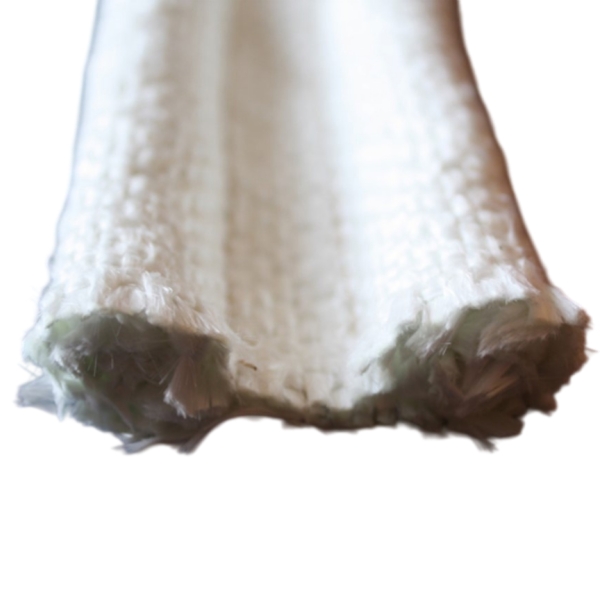

Tadpole Gaskets

汚染防止システム用タッドポールガスケットの選定方法

まずは接合部とプロセスに関するデータから始めましょう。有用な仕様書には、カバー材、内部コア、バルブ寸法、テール寸法、取り付け方法、および使用条件が個別に記載されています。

これにより、「高温ドアガスケット」といった一般的な説明では、重要な技術的な違いが隠蔽されることを防ぐことができます。

仕様項目 記録すべき情報 なぜそれが重要なのか
ガスケットの位置 熱酸化装置のドア、ダクトフランジ、サイレンサーパネル、プレナムカバー、または点検ハッチ 関節の機能と露出範囲を定義します。
温度 ガスケット位置における連続温度、最高温度、および最高温度の持続時間 カバー、芯材、縫製、補助材料など、すべての部品を検査できます。
プロセス媒体 ガス組成、凝縮液、粉塵、油、洗浄剤、またはその他の既知の汚染物質 化学的および環境的な適合性に関する問題点を特定する。
圧力と漏れ 圧力差および指定された漏洩または封じ込め要件 気密性や耐圧性能に関する根拠のない憶測を防ぎます。
電球の寸法 自由球の高さと幅、または円形断面の場合は直径 圧縮可能なシール形状を定義します。
尾部寸法 尾部の幅、厚さessおよび保持装置 ガスケットが電球を圧迫することなく固定できることを確認します。
設置されたギャップ ジョイント周辺の最小および最大の閉じた隙間 使用時に必要とされる圧縮範囲を示します。
動きと振動 熱運動、振動、滑り接触、および開閉周波数 カバーの摩耗、保持力、形状安定性を評価するのに役立ちます。
供給要件 試作品数量、切断長さまたは完成フレーム、および生産数量 製造および供給要件を定義する。


実際の露出に適したカバー素材を選択してください。

カバーは露出した布地の表面です。高温の金属に接触したり、輻射熱を受けたり、フレームと擦れたり、工程中の汚染にさらされたりする可能性があります。

汚染防止システムのある場所に適した材料が、別の場所には適さない場合がある。


グラスファイバー製カバー

グラスファイバー生地は、検証済みの使用条件がガスケット構造全体の性能範囲内である場合、産業用アクセスドアや断熱筐体への使用が検討される。

最終的な性能は、生地のグレード、芯材、縫製、設置方法、および露出状況によって異なります。

異なるグラスファイバーコア構成については、以下のBSTFLEX製品をご覧ください。

これらは異なる基本構造であり、同一仕様の互換性のあるバージョンではない。


シリカクロスカバー

シリカクロスは、選択されたグラスファイバー構造では提供できないほど高温に耐えられる繊維カバーを必要とする用途において評価できる。ただし、内部コアについては、別途熱的および機械的評価が必要である。

BSTFLEXはシリカクロスカバー インコネルコア タッドポールガスケットそしてシリカクロスで覆われたセラミックコアのオタマジャクシ型ガスケット。

前者はシリカ繊維と金属芯材を組み合わせたもので、後者はセラミック芯材を使用している。最終的な選択は、実際の接合部の状態によって決まる。


セラミック用布製カバー

セラミック繊維構造は、露出する繊維が過酷な熱条件に耐えられるよう選定する必要がある、高度な熱機器への使用が検討される場合がある。芯材の選定は別途決定する必要がある。

利用可能なBSTFLEX製品の参考資料は以下のとおりです。

インコネル製のストッキング構造は、外部に金属製の保護構造を追加するものであり、表面摩耗が用途の一部となる場合には評価されるべきである。


玄武岩およびその他の特殊カバー

玄武岩繊維やその他の特殊な繊維製カバーは、その素材特性が暴露環境と一致することが確認されている場合に検討できます。

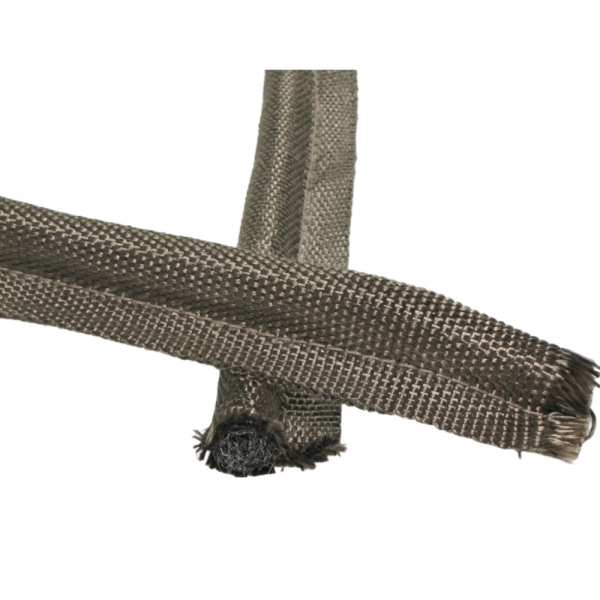

例えば、玄武岩生地カバー ワイヤーメッシュコア オタマジャクシ型ガスケット玄武岩繊維製のカバーとワイヤーメッシュの芯材を組み合わせている。

玄武岩、グラスファイバー、シリカ、セラミックなどの繊維は、耐熱温度や化学的適合性が同一であると想定しないでください。

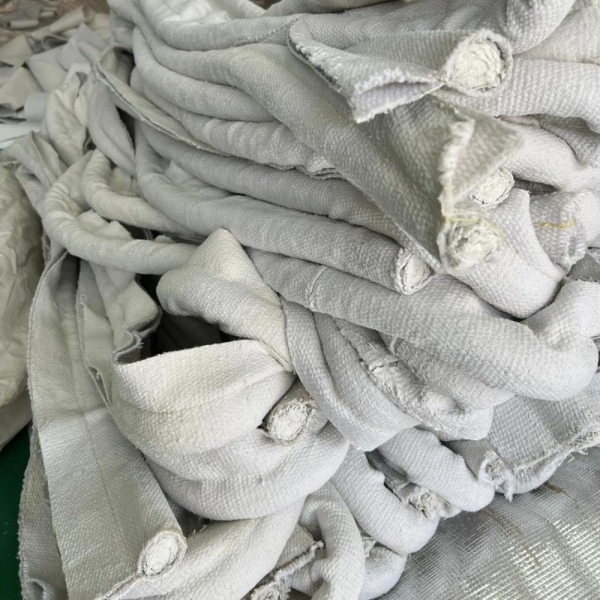

Tadpole Gaskets

コアの選択:圧縮、サポート、回復

コアの形状は、アクセスドアやパネルが閉じる際にバルブがどのように変形するかに影響を与えます。ファイバーコア、セラミックコア、金属メッシュコアは、同じバルブ寸法であっても異なる挙動を示す可能性があります。

コア材だけでは閉鎖力を予測するには不十分であり、コア密度、形状、ワイヤー構造、カバー張力、バルブサイズも重要となる。

繊維およびセラミックコア

非金属製の内部構造が求められる場合、繊維系コア材が検討される。その圧縮挙動は、繊維の種類、密度、構造によって異なる。

セラミックコアは、内部部品が実際にロープ状で製造されていない限り、自動的にロープコアと表現されるべきではない。

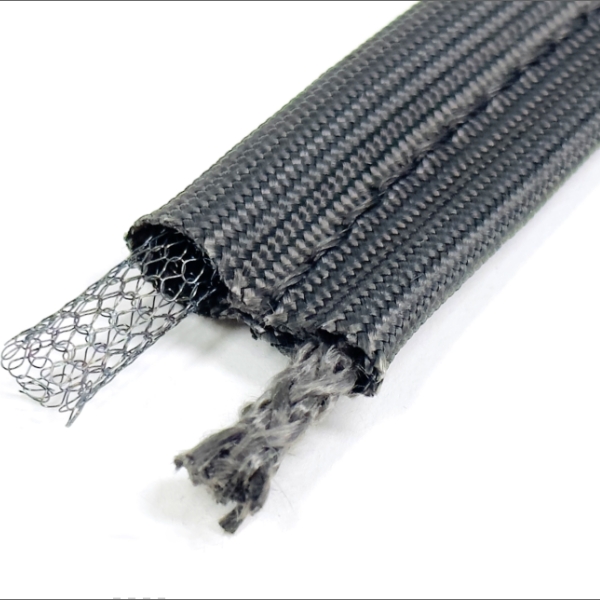

ステンレス鋼メッシュコア

ステンレス鋼メッシュは、内部の金属補強材として使用できます。その特性は、合金の種類、線径、編み方やメッシュの形状、密度によって異なります。

普遍的な回復特性を持つと想定するのではなく、想定される圧縮条件と温度条件下で評価すべきである。

中空金属コア

中空の金属コアは、変形のための空間を提供する開放中心構造を有している。接合部が異なる圧縮応答を必要とする場合や、閉鎖力が制限されている場合に、この構造が検討される可能性がある。

実際の構造物については、使用可能な圧縮範囲と永久崩壊に対する耐性を確認する必要がある。

インコネルコア

インコネル製のコア構造は、金属補強材自体が厳しい熱条件下で機能する必要がある場合に評価される可能性がある。

合金の種類とメッシュ構造が分かっている場合は、それらを明記する必要があります。高温対応のコアを採用しているからといって、ガスケット全体がすべてのプロセスガスや暴露条件に適しているとは限りません。

Custom tadpole gaskets

汚染防止ガスケットの設計:圧力と漏れは別個の要件です

繊維製のオタマジャクシ型ガスケットは圧縮可能な接触形状を提供するが、バルブの存在によって特定の漏洩クラスが定められるわけではない。

汚染防止装置には、プロセス封じ込め、排出、または圧力に関する規定が定められている場合があります。これらの規定は装置設計者によって明記され、共同レベルで検証されなければなりません。

ダクトフランジまたは点検パネルについては、設計圧力差、許容漏洩量、ガス温度、および試験方法を明記してください。また、ガスケットが静的な接合部のみを密閉するのか、それとも繰り返し動きを受けるのかについても明記してください。

排出ガス封じ込めが安全上または規制上重要な場合、選択されたガスケットは適切に設計および試験された接合部の一部でなければならない。
