ニットグラスファイバースリーブ：ホースおよびケーブル用径の選定

ホースの直線部分ではスリーブのサイズが正しく測定できても、そのカシメ端部ははるかに太くなっている場合があります。ケーブル束では、その逆の問題が発生することがあります。スリーブがコネクタを通過した後、より細い配線部分の周囲でだらしなく緩んでしまうのです。編組ガラス繊維スリーブを選定する際には、取り付け前、最大の構造を通過する際、そして保護部分に収まった後の3つのタイミングでフィット感を確認する必要があります。

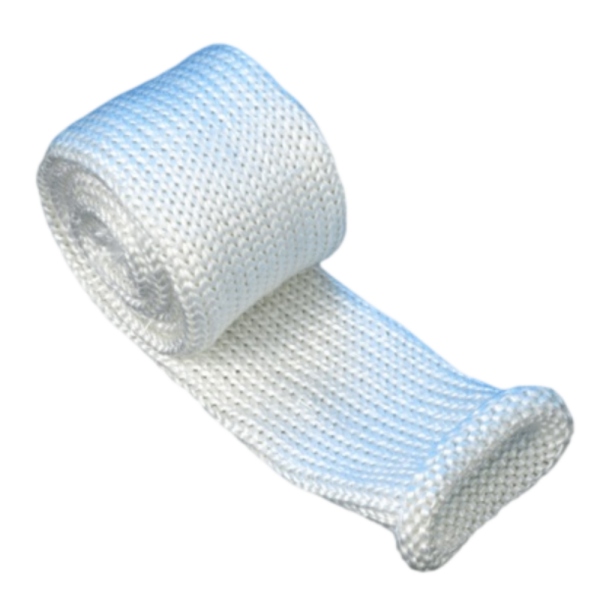

BSTFLEXの高温用編組ガラス繊維スリーブはテクスチャード加工されたガラス繊維糸から作られており、産業用ホース、ケーブルハーネス、配管向けとして記載されています。製品ページには、13〜127 mmの公称サイズ範囲が記載されています。公称直径は有用な出発点ですが、生産サイズを決定する前に、選定したスリーブを実際の組み立て品で試着する必要があります。

最初に保護部分を確認する

保護が必要な部分に沿って、ホースカバーまたは完成したケーブル束の外径を数箇所で測定します。スリーブの下に残る場合は、テープ、アウターブレード、またはその他の恒久的な外層も含めます。束の場合は、ワイヤーを製造時の配置で束ねた後の最大直径を記録します。作業台上の緩んだワイヤーのセットでは、小さすぎる誤った測定値が得られる可能性があります。

カバーする長さと、ブラケットや急な曲がり角を通る経路に注意してください。曲がり角では、テュービング（繊維チューブ）が形状を変化させ、直線上のサンプルよりも片側が少し多く露出する場合があります。ホースの屈曲中にスリーブを固定位置に維持する必要がある場合は、フィット試験に作動時の動きを含めてください。

次に、取り付け時の障害を確認する

カシメ金具、コネクタシェル、ストレインリリーフ、プラグ、局所的なケーブルの分岐など、スリーブが通過しなければならないすべての構造をリストアップします。ホースの直径や公称コネクタの指定だけでなく、最大の外部包絡線も測定します。不規則な部品の場合は、最も広い部分の測定値に加えて、写真や図面を送信してください。

取り付けの順序によって、より大きなスリーブでも解決できない問題を解決できる場合があります。端子や継手が取り付けられる前にスリーブを追加する場合、完成したコネクタがスリーブを通過する必要がない場合があります。すでに組み立てが完了している場合は、完成した端部の上でサンプルをテストしてください。異なる編み方や組み方の製品から拡張数値を流用しないでください。検討している正確な構造と直径に対する、使用可能な開口部の情報を要求してください。

所定の位置に引き込まれた後でスリーブを検査する

サンプルが最大の構造を通過したら、細い保護部分でのフィット感を調べます。端付近の束ね、曲がり角での目に見える被覆の隙間、引っかかったループ、取り付け後の長さの変化を確認します。アセンブリ上の意図した端部の位置に印を付け、所定の位置に収まったらサンプルをもう一度測定します。これは、平らに置いた未使用のスリーブを測定するよりも、カット長のより信頼性の高い基準になります。

サンプルに対して実際の切断および端部処理方法を試してください。購入者は、事前切断された製品部品を指定する前に、許容される切断面の外観および保持方法について合意する必要があります。切りっぱなしの端部、クランプされた端部、および別のコンポーネントの内側にある端部では、異なる許容値が必要になる場合があります。

熱的保護を電気的絶縁から切り離す

熱保護については、スリーブ位置での温度、熱が接触によるものか近隣のソースによるものか、および曝露がどのくらい持続するかをサプライヤーに伝えます。製品ページには温度数値が記載されていますが、厳格な制限のあるプロジェクトでは、供給される構造のテスト方法と最新データを要求する必要があります。また、ホースカバー、ケーブル絶縁、および完全なアセンブリ内のすべての端部ハードウェアの温度制限も確認してください。

電気的作業の場合は、ガラス繊維スリーブが絶縁電線上の追加の熱バリアであるか、または修飾された絶縁システムに寄与することが期待されるかを指定します。電気的性能が必要な場合は、関連する誘電率データとテスト条件を求めてください。ガラス繊維に関する一般的な記述では、すべてのスリーブ直径に定格電圧が割り当てられるわけではありません。

ニット（編組）とブレード（組紐）のオプションは別々の仕様に維持する

構造は、フィット感、取り扱い、および曲がり角でのスリーブの挙動に影響を与えます。プロジェクトでニットではなくブレードが必要な場合は、組紐ガラス繊維スリーブを別の製品として確認してください。その素材、壁構造、サイズ範囲、およびテストの主張には、独自のレビューが必要です。一方のスリーブの試用は、もう一方のスリーブを承認するものではありません。

実用的なサンプル依頼

完成したホースまたはケーブルアセンブリの写真または図面を1枚送信し、保護された実行の最大外径、最も広い取り付け機能、必要なカバー長、およびルートの周囲の利用可能な最小クリアランスの4つの測定値にマークを付けます。アセンブリのシーケンス、予想される動き、熱または電気の要件を追加します。提案された編組スリーブのサンプルを依頼し、それがフィッティングを通過するか、ランに正しく座るか、取り付け後にセクション全体をカバーするかを記録します。

これらのチェックが完了したら、見積もりで、選択した公称内径、その公差または使用可能な直径範囲、合意されたカット長、梱包形式、および現在のパフォーマンスデータを要求します。測定値とサンプルリクエストを編組ガラス繊維スリーブ製品ページから送信してください。
