OEMファイアースリーブ調達ガイド：カット長、印刷、パッケージング、テストドキュメント

ファイアースリーブのサンプルはホースに正しくフィットする一方で、製造指示が間違った切断寸法、不適切なマーキングレイアウト、または納入された構造を特定できない文書とともに届くことがあります。OEMのバイヤーにとって、材料の承認は購入業務の一部に過ぎません。

完全なOEMファイアースリーブ仕様書は、スリーブの構造、完成寸法、識別、梱包単位、および必要な文書の5つの項目を結びつける必要があります。見積もりを比較する前に、それらの要件を1つの部品番号と図面の改訂に適用してください。

The BSTFLEX fire sleeve rangeは、ホースアセンブラー、装置メーカー、産業用ディストリビューターに向けて出発点を提供します。このガイドでは、選択した製品を繰り返し可能な購入仕様書に落とし込むことに焦点を当てています。

直径と色だけでなく、定義された部品から始める

サプライヤーに製品のリファレンスを提示するか、必要な基材、コーティング、および取り付け形式を説明してください。赤いシリコンコーティングされたスリーブは、構造の完全な説明ではありません。

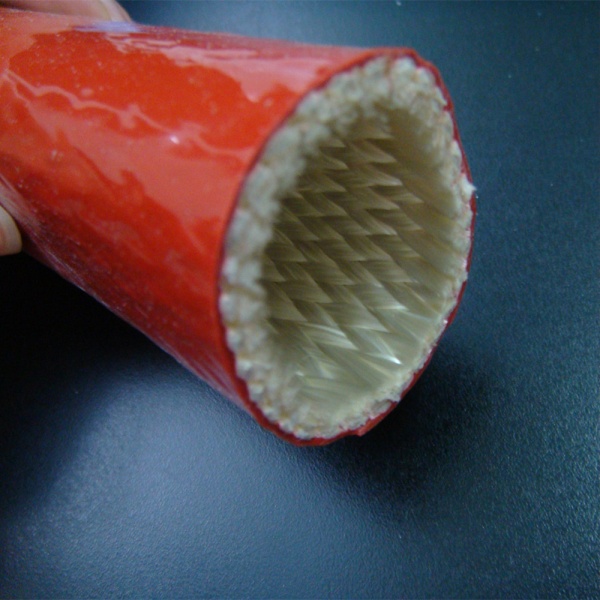

チューブ状の製品については、プロジェクトが編組シリコンガラス繊維製ファイアースリーブまたはニット製ファイアースリーブのいずれを求めているかを特定します。開閉式のカバーについては、スナップラップ式ファイアースリーブと面ファスナー付きファイアースリーブを区別します。本体素材のみを注文するのではなく、留め具と重なり部分を仕様に含めてください。

必要な内径または閉じた状態でのフィット感、壁の構造、および保護された長さを記録します。サプライヤーが提案されたフィット感を検討できるように、ホースまたはケーブルの外形寸法と取り付け手順を提供してください。既存のファイアースリーブサイズ表と継手クリアランスガイドは、それらの寸法の確認を網羅しています。

顧客の部品番号は、サプライヤーのカタログリファレンスとは別に保管してください。顧客の部品には、基本カタログ番号では説明されていない特定の切断長、マーキング、および梱包の手配が含まれている場合があります。

切断済みファイアースリーブか、バルクロール供給か？

適切な供給形式は、切断と検査が行われる場所によって異なります。バルクロールを使用すると、ホースのアセンブラーは生産の変更に合わせてさまざまな長さに切断できます。切断済みファイアースリーブは、その作業をサプライヤーの合意された範囲に移行し、受け入れチームに数えて検査するための個別の部品を提供します。

BSTFLEXは、EFRS編組ファイアースリーブの特殊な長さ、梱包、およびカスタムロゴのオプションをリストしています。提案された製品と仕上げ作業を一緒に確認できるように、見積もりを依頼する際に必要な納品形式を指定してください。

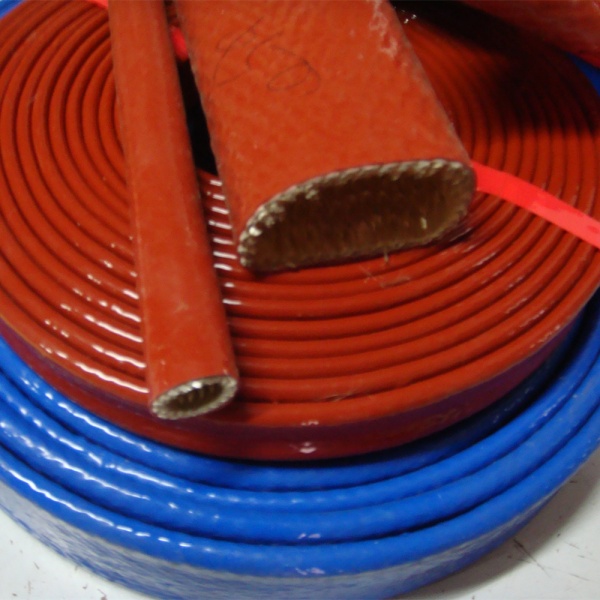

ロールについては、使用可能な長さと連続性を定義する

ロールまたはスプールあたりの必要な長さ、許容される長さの公差、および各ユニットに1つの連続したピースが含まれている必要があるかどうかを記載します。数百メートルの総注文は、それ自体でロールの数や各ロールの使用可能な長さを定義するものではありません。

短い長さが許容されるかどうか、それらをどのように識別すべきか、および同じ出荷で供給できるかどうかを明確にします。切断スケジュールを準備するときに発見するのではなく、注文する前に方針に合意してください。

完成品については、測定条件を定義する

公称切断長、許容される変動、および管理単位を指定します。長さがスリーブを弛緩させた状態で測定されるか、定義された測定負荷の下で測定されるかに同意します。これにより、サプライヤーと受入検査員に同じ受け入れ基準が提供されます。

また、完成した状態（プレーンカット、指定された端部の処理、または完了した端部の詳細）も特定します。端部の仕上げが含まれている場合、注文された長さがその操作の前または後に測定されるかどうかを記載します。見積もられた切断品にシーリングテープまたは保持ハードウェアが含まれていると想定しないでください。

スナップまたは面ファスナーカバーの場合は、切断端に対する留め具の端部の位置を示します。特に短いセクションを注文する場合は、実際の完成した長さでそれらの詳細を承認します。

カスタム印刷されたファイアースリーブ：目的と位置を指定する

ロゴ、機器の部品番号、およびライン識別のメッセージは、異なる目的を果たします。カスタム印刷されたファイアースリーブの場合、正確なアートワークまたはテキストを提供し、インストール後に読みやすい状態で残る必要があるものを説明してください。

ブランディングとプライベートブランドの識別

アイデンティティがスリーブ自体、個別のパッケージ、または外箱のどこにあるべきかを記載します。プライベートブランドのファイアースリーブの注文では、その区別を解釈に委ねてはなりません。

承認されたアートワーク、必要なコントラスト、および意図された印刷領域を提供します。選択されたコーティングと直径に対して、サプライヤーに提案されたマーキング方法とレイアウトを確認してもらいます。承認されたカートンのラベルを、同じデザインがスリーブへの印刷用に承認されていることの証拠として使用しないでください。

部品番号とライン識別

生産用の場合、重要な情報は、大きなロゴではなく、顧客の部品番号、図面の改訂、回路名、またはインストールのリファレンスである場合があります。どのフィールドが固定されており、生産ロットのリファレンスなど、バッチ間で変更する必要があるものを特定します。

必要なテキストの方向、完成した端からの距離、およびマークされていないままでなければならない領域を示します。クランプ、ブラケット、エンドラップ、または重なり合うシームがどこに配置されるかを考慮して、識別がアクセス可能なままであるようにします。

繰り返し印刷とすべての切断片へのマークの比較

ロールに沿った繰り返しの印刷は、ロールが切断された後にその印刷がどこに表示されるかを確立するものではありません。それぞれに識別が必要な完成品の場合は、完全なマークの数と、切断された端に対するそれらの場所を指定します。

アートワークの校正だけでなく、代表的なカット・印刷済みサンプルを承認してください。最も制限された印刷エリアが現れる、最短の発注長も含めてください。

マーキングの耐久性

予想される摩擦、流体接触、洗浄、熱曝露を、その後の必要な視認性と合わせて指定してください。適切な受入検査について合意します。スリーブ本体の耐熱定格は、印刷の耐久性定格に自動的にはなりません。

組立作業台でパッケージを役立てる

ファイアースリーブの梱包仕様では、顧客がどのように材料を受け取り、保管し、払い出すかを説明する必要があります。社内切断用のロール、完成した長さに束ねられたもの、または生産ワークフローに応じた個別に識別された部品について話し合ってください。

混載注文の場合、各品番とリビジョンを明確に区別してください。すべての取扱パックに数量と単位を明記してください。メートル、個、セットはそれぞれ異なる購入単位です。カートン数だけでは内容物は表せません。

ラベル要件として、顧客品番、サプライヤーの参照記号、リビジョン、サイズまたは切断長、数量、ロット参照、注文番号を考慮してください。倉庫でスキャンを使用する場合は、バーコードの内容とラベルのフォーマットを指定してください。実際のコーディングとトレーサビリティの取り決めは、見積もり時に合意する必要があります。

外観、清潔さ、識別、または受入効率が重要な場合は、梱包サンプルの提出を求めてください。輸送中にスリーブがどのように支持され固定されるかを確認し、到着時の許容状態を確立します。特殊な梱包は、文面化されていない期待事項ではなく、見積もりの明示項目とする必要があります。

適切なテスト文書を要求する

「証明書を送ってください」というのは、OEMの承認依頼としては大雑把すぎます。製品の選定に必要な文書、生産の承認に必要な文書、および各出荷に添付しなければならない文書をそれぞれ特定してください。

試験エビデンスを提案された構造に照らし合わせて確認してください。管状スリーブの報告書を、異なる留め具、壁構造、または完成したホースアセンブリの適格性として自動的に見なすべきではありません。カバー範囲と残りのプロジェクト固有の検証事項を明確にするようサプライヤーに依頼してください。

また、材料または型式試験報告書は、納品されたロットの日常検査記録とは異なります。注文に既存の適格性エビデンス、追加の試験、または出荷検査のいずれが必要かを合意し、関連するタイミングとコストを見積もりに含めてください。

BSTFLEXのOEMおよびカスタム製造サービスには、サンプル開発やプロジェクトベースの試験サポートが含まれます。生産承認の前に可用性と範囲を確認できるよう、必要な文書を早めにリストアップしてください。

生産をリリースする前に完成品サンプルを承認する

提案された納品物を表すサンプルを使用してください：選択されたスリーブ構造、実際の切断長、要求されたマーキング、留め具または端部仕上げ、および梱包ラベル。マーキングのない短い材料サンプルでは、注文仕様全体を確認することはできません。

目的の組み立てへの取り付けを評価し、必要な被覆範囲を確認します。次に、マーキングの位置、視認性、パックあたりの数量、および物理的部品、ラベル、裏付け文書の一貫性を検査します。

承認記録に、承認された図面の改訂版とサンプル識別を保管してください。未解決の課題と、それを解決すべき担当者を記録してください。顧客が正式な製造承認パッケージを要求する場合は、見積りの段階で、その内容、サンプル数量、および提出時期について合意してください。

フィッティング確認でわかるのは、その確認の結果のみです。スリーブを本来の用途で使用するよう承認する前に、必要な熱試験、耐液性試験、またはその他の検証を個別に完了させてください。

MOQ、価格、およびリードタイムを同一条件で比較する

ファイアースリーブのサプライヤーを比較する際は、基礎素材と、切断、マーキング、包装、書類作成を分けて考えてください。金型費、版下作成費、追加テスト、または特別検査が含まれているか、それとも別に見積もられているかを確認してください。

たとえば、1,000個（各500 mm）の場合、合計500メートルの完成済みスリーブが含まれます。これは数量の計算であり、製造の見積もりではありません。仕上げの範囲が同じでない限り、ロール状の500メートルの価格は、切断、識別、梱包された1,000個の価格と直接比較することはできません。

該当する場合は、サイズ、色、マーキングレイアウト、完成品番号ごとの最小発注量を尋ねてください。標準的な無地のロールの最小発注量が、カスタマイズされたすべてのバージョンに適用されると仮定しないでください。BSTFLEXのOEMサービス情報には、MOQとリードタイムは製品タイプとカスタマイズレベルによって異なると記載されています。

予測される年間需要と、現在発注している数量を分けて考えてください。予想される出荷パターンのスケジュールと必要な到着日を提示し、提案されたスケジュール内でサンプルの準備、承認、製造、輸送を区別してください。

OEM ファイアースリーブ RFQ チェックリスト

技術要件と納期要件を網羅したリクエストを1つ送信してください。以下のフォーマットは、新しい部品やサプライヤーの比較に使用できます。

リピート注文承認済み仕様への紐付けを維持する

部品が承認されたら、「以前と同じ赤いスリーブ」のような簡略化された説明ではなく、同じ図面と合意された文書リビジョンに対して発注します。注文確認書上で、顧客の部品番号とサプライヤーのリファレンスを照合します。

どの変更案に通知と承認が必要かについて合意します。プロジェクトによっては、これらに基材、コーティング、クロージャー、マーキング方法、寸法限界、または梱包が含まれる場合があります。公称直径が変更されていないという理由だけで代替案を受け入れるのではなく、完全な要件に照らし合わせて検討します。

バルクのファイアスリーブ供給については、受入記録と納品された材料を結びつけるために、合意されたロット情報を十分に保持します。印刷された製品番号は設計を特定するものであり、バッチ識別はサプライヤーと定義すべき個別の要件です。

BSTFLEXへのOEMファイアスリーブ見積もりの​​依頼

BSTFLEXに組立図面または参照サンプル、必要な構造、カット長、マーキングレイアウト、梱包要件、および発注予測を送付します。使用条件、ならびに承認のためにエンジニアリングチームや品質管理チームが必要とする書類を含めてください。

特殊な長さ、カスタムロゴ、または梱包の要望については、カスタマイズ名だけでなく、完成した結果を指定してください。これにより、提案された材料、仕上げ作業、および受入要件をまとめて検討できるようになります。

製品データ、サンプル、またはOEMファイアスリーブの見積もりを依頼する。サンプルレビューで注文予定の部品に対応できるよう、試作要件と意図されている生産形態の両方を含めてください。
