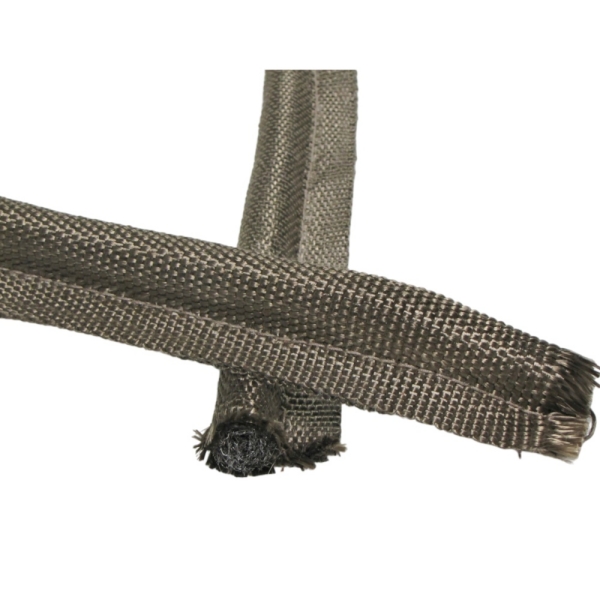

オタマジャクシ型構造では、ロープが圧縮性のある内部コアを形成します。外側のテキスタイルがそのコアを包み込んでシール用のバルブを作り、延長されたファブリックのテールが専用の取り付けエリアを提供します。
この区別は、工業用オーブンのドア、炉のアクセスパネル、ボイラー、キルン、熱処理設備の交換用シールを調達する際に重要です。「グラスファイバーロープ」または「ガスケットロープ」という言葉だけで注文すると、元のシールとは全く異なるプロファイルになってしまう可能性があります。
BSTFLEXは、カスタムのオタマジャクシ型ガスケットおよびオタマジャクシ型シールを、OEMおよび交換用途向けに、さまざまなテキスタイルカバー、繊維コア、および金属コア構造で製造しています。

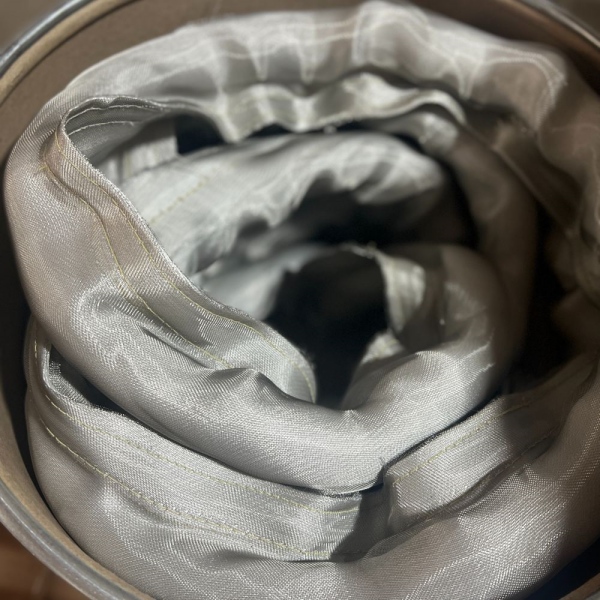

ロープコアオタマジャクシ型ガスケットは、ガスケットのバルブセクションの内側に柔軟なテキスタイルロープを含んでいます。
ロープは外側のカバーとは異なる機能を果たします：
| 構成要素 | 機能 |
|---|---|
| アウターカバー | 外部のテキスタイル表面を形成し、コアを囲みます。 |
| ロープコア | 内部の本体、圧縮性、およびバルブのサポートを提供します。 |
| バルブ | 主たる圧縮シーリングエリアを作成します。 |
| テール | 機械的保持のための取り付けセクションを提供します。 |
ロープ自体は、用途や製造仕様に応じて、編組、撚り合わせ、ニット編み、または別の繊維構造を使用して製造される場合があります。
このため、内部構造が実際にロープとして製造されている場合、「繊維コア」と単に述べるよりも「ロープコア」の方が正確です。
標準的なガスケットロープとロープコアオタマジャクシ型ガスケットは類似の繊維を使用できますが、その形状と取り付け方法は異なります。
| 特徴 | ロープコアオタマジャクシ型ガスケット | 標準ガスケットロープ |
|---|---|---|
| プロファイル | バルブと一体型取り付けテール | 丸型、四角型、または長方形型のロープ |
| コア | ロープがバルブの内側に囲まれています | ロープ自体が完成したシールです |
| 取り付け | テールを機械的に保持できます | 通常、チャネル、溝、またはジョイントに直接取り付けられます |
| 圧縮ゾーン | 電球の形状によって定義 | ロープの加工形状によって定義される |
| 主な用途 | ドア、点検口、取り外し可能なカバー | 溝、チャネル、ストーブのドア、フランジ、および一般的な継ぎ目 |
オリジナルの機器が丸みを帯びたシーリングバルブに取り付けられたフラットなファブリックテールを使用している場合、それは通常、緩いガスケットロープとしてではなく、オタマジャクシ型ガスケット（tadpole gasket）として指定されるべきです。
A グラスファイバーロープコアオタマジャクシガスケットはシーリングバルブの内部にファイバーグラスロープを使用しています。
この構造により、適度な柔軟性と圧縮性を備えた非金属の内部構造が実現します。詳細な特性は、ロープの径、繊維構造、密度、およびコアの周囲への外被の縫製方法によって異なります。
グラスファイバーロープコアは、ガスケットに以下の特性が求められる場合に適しています：
BSTFLEXではすでに以下製品においてグラスファイバーロープコアを使用しています： PTFEコーティンググラスファイバー外被 グラスファイバーコア タドポールガスケット . この構造では、ロープが内部バルブを形成し、PTFEコーティンググラスファイバーが露出する作用面を形成します。
これらの用語を自動的に同一のものとして扱ってはなりません。
グラスファイバー繊維コアは材料のファミリーを表していますが、内部構造がどのように製造されているかまでは購入者に伝わらない場合があります。グラスファイバーロープコアは、バルブにロープ状の構造が含まれていることを具体的に示しています。
交換作業については、以下にお問い合わせください：
これらの細部は、2つの完成したバルブの外形寸法が類似している場合でも、締め付け力と圧縮挙動に影響を与える可能性があります。
A シリカロープ芯オタマジャクシ型ガスケットは、バルブの内部にシリカ系のロープを使用しています。
このタイプの芯材は、ガスケット全体のカバー、縫製、およびその他の構成要素が使用環境に適していることを条件として、従来のグラスファイバーよりも高温の繊維構造を必要とする用途向けに検討できます。
シリカロープは、必要な熱的および機械的条件に応じて、適切な高温カバーと組み合わせることができます。
このタイプのガスケットを指定する際は、シリカ芯材が含まれているというだけで、ガスケット全体が生シリカ繊維の公開されている最高温度に自動的に適合すると仮定しないでください。最終的なアセンブリは、システムとして評価する必要があります。
A セラミックロープコアおたまじゃくし型ガスケットバルブの内側に高温用セラミックファイバーロープを使用しています。
コア自体が高温繊維材料をベースにする必要がある、過酷な炉、窯、および熱処理用途に検討できます。
重要な仕様の詳細には以下が含まれます：
内部部品が実際にロープ状に作られていない限り、すべてのセラミックファイバーコアをセラミックロープコアとして説明しないでください。

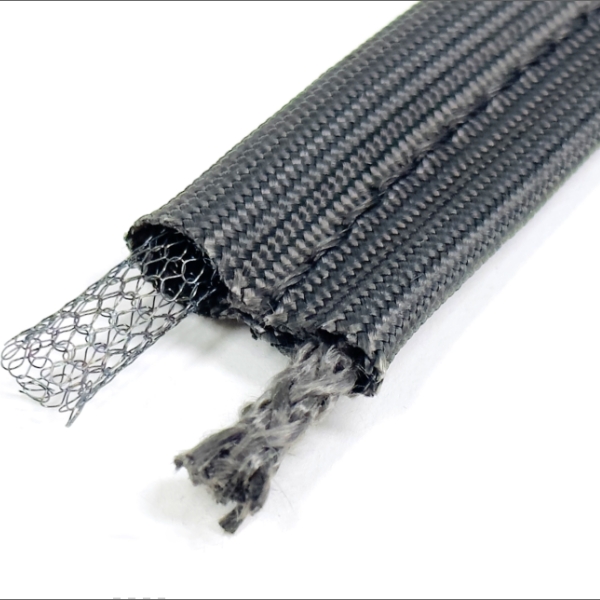

ロープコアおよび金属メッシュコアの構造は、異なる機械的要件に対応します。
| 特性 | ロープCオレ | メタルメッシュコア |
|---|---|---|
| 内部材料 | グラスファイバー、シリカ、セラミック、またはその他のテキスタイルロープ | ステンレススチールまたはInconelメッシュ |
| 金属含有量 | ロープが補強されていない限り、通常は非金属 | 金属製 |
| 圧縮 | ロープの密度と構造に大きく依存する | メッシュの密度、ワイヤのサイズ、コアの形状に依存する |
| 機械的サポート | ファイバーロープによって提供される | 金属メッシュ構造によって提供される |
| 選定理由 | 柔軟なファイバーベースのバルブ構造 | 金属補強と用途に応じた弾性 |
BSTFLEXはまた、ステンレススチール芯おたまじゃくしガスケットおよび中空ステンレス鋼芯オタマジャクシ型ガスケット金属製の芯が好まれる用途向け。
材料名だけでは、ロープ芯バルブの挙動は決まりません。
構造が緩いロープは、公称直径が同じでも密に編まれたロープとは異なる変形をする可能性があります。周囲の繊維カバーも、膨張を抑え最終的なプロファイルを制御するため、完成したバルブに影響を与えます。
OEM用途における重要な変数には以下が含まれます。
圧縮力が重要である場合は、内部ロープの仕様だけに頼るのではなく、完成したガスケットで評価を行ってください。
ロープの直径は、必ずしもタドポールバルブの最終的な外径と同じではありません。
外側のカバー、折り目、縫い目、および構造方法はすべて、最終的なガスケットの寸法に影響を与えます。
したがって、完全なサイズ仕様には以下を含める必要があります。
| 寸法 | 指定内容指定内容 |
|---|---|
| 芯径 | 判明している場合、バルブ内の公称ロープ径 |
| バルブの高さ | 圧縮方向の自由外側高さ |
| バルブ幅 | バルブを横切る自由外側幅 |
| テール幅 | 定義された基準点から測定した取付幅 |
| テール厚さ | 保持部における仕上り繊維厚さ |
| 全幅 | 仕上りガスケットの総断面幅 |
| 仕上り長さ | 必要な切断長または仕上がり外周 |
この違いは、既存のガスケットを交換する際に特に重要です。
たとえば、ロープが複数層の生地の内側にある場合、仕上がりの外側バルブは公称ロープ径よりも大きくなります。また、摩耗したバルブは長期間の圧縮後に小さく見えることがあります。
交換用の見積依頼書（RFQ）を準備する際は、寸法が以下を指しているかどうかを確認してください。
これらの寸法を互換的に使用しないでください。
使用済みのガスケットは、新品時の元のプロファイルを完全に表すものではなく、参考資料として扱う必要があります。
交換品を選択する前に、以下を記録してください。
古いロープコアが永久圧縮されている場合、現在のサイズに合わせるとサイズ不足の交換品になる可能性があります。
白色またはオフホワイトの繊維コアは、グラスファイバー、シリカ、セラミックファイバー、またはその他の材質である可能性があります。外観検査だけでは、繊維の組成や耐熱能力を確認するには不十分です。
可能な場合は元の技術仕様を使用してください。元の構造が不明な場合は、推測の仕様を割り当てるのではなく、使用条件を提供し、材質を不明としてマークしてください。
ロープコアタッドポールガスケットは、テールが機械的に保持されている間、柔軟なバルブが全周にわたって接触を維持する必要がある産業用オーブンドアの周囲に有効です。
一般的な検討事項には以下が含まれます。
温度および機械的条件が繊維ベースの構造に適している場合、グラスファイバーロープコアが実用的な選択肢となることがあります。
工業炉および窯の場合、グラスファイバー、シリカ、またはセラミックロープを選択する前に、ガスケット取り付け位置の実際の温度を特定する必要があります。
より耐熱性の高いコア材質を使用しても、以下に起因する問題は自動的には解決されません。
カバー、コア、ステッチ、および取り付けシステムをすべて総合的に考慮する必要があります。
ボイラーのアクセスドアや点検パネルでも、機器設計上、機械的に保持されたテールを備えた圧縮可能な外周ガスケットが必要な場合に、バルブ＆テールシールを使用できます。
これらの用途については、RFQ（見積依頼書）とともに動作温度、圧力条件、ドアの形状、および漏れに関する要件を提供してください。
適切なシステム検証なしに、繊維製タッドポールガスケットを自動的に耐圧性または気密性があると説明すべきではありません。
金属メッシュを含まない、柔軟な繊維ベースの内部構造が設計で求められる場合は、ロープコアが好まれることがあります。
オープンセンターの金属構造や異なる復元特性が必要とされる場合は、ホローメタルコアがより適している可能性があります。
どちらか一方の構造が万能に柔らかい、あるいは優れていると仮定するのではなく、実際の圧縮力および締付力の要件に基づいて決定すべきです。

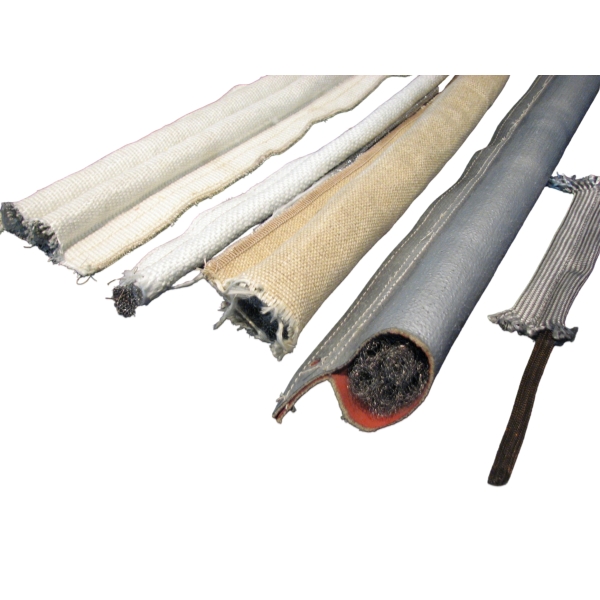

OEMおよび交換プロジェクト向けに、BSTFLEXは以下の異なる組み合わせを評価できます：
断面図、寸法仕様書、または既存のサンプルからカスタム製造を開始できます。
より広範なOEM開発オプションについては、 BSTFLEXカスタムタドポールガスケットメーカー ページをご確認ください。
| 見積依頼（RFQ）項目 | 必要な情報 |
|---|---|
| 装置・設備 | 工業用オーブン、加熱炉、窯、ボイラー、ダクト、ダンパー、またはその他の用途 |
| カバー | グラスファイバー、シリカ、セラミック、コーティングされたグラスファイバー、または不明 |
| ロープ芯材 | グラスファイバー、シリカ、セラミック、または不明 |
| 芯材の構造 | 組紐、撚り線、編組、または不明 |
| 芯材の径 | 判明している場合は公称ロープ径 |
| バルブサイズ | 完成したバルブの高さと幅 |
| テール部 | 幅、厚さ、および取り付けの配置 |
| 隙間（ギャップ） | 密閉時の隙間および全周のばらつき |
| 温度 | ガスケット位置における連続使用温度および最高温度 |
| 長さ | 切断長または仕上げ外周寸法 |
| 数量 | 試作および量産数量 |
| 参考資料 | 図面、写真、または既存のガスケットサンプル |
この用語は一般に、圧縮可能なバルブ内部にロープ状の芯材を使用したオタマジャクシ型ガスケットを指します。完成したガスケットには引き続き繊維製のカバーと取り付け用のテールが含まれているため、通常の緩いガスケットロープとは異なります。
必要な構造に応じて、ロープの芯材にはガラス繊維、シリカ、またはセラミックファイバーを使用できます。適切な素材は、作動温度、圧縮要件、および完全なガスケット設計によって異なります。
必ずしもそうではありません。ガラス繊維は、アウターカバー、内部芯材、あるいはその両方を指す場合があります。見積り依頼（RFQ）では、カバーと芯材を別々に特定する必要があります。
金属メッシュ芯は一部の設計で使用できますが、直接の代替品として自動的に扱うべきではありません。この2つの構造では、圧縮、復元、および機械的特性が異なる場合があります。
完成したバルブの高さと幅、テールの寸法、プロファイル全体の幅、および取り付けられた隙間を記録します。ロープの直径が分かっている場合は、完成したバルブの直径とは別に記録してください。
はい。ロープ素材、バルブ寸法、テールの幅、カバーの構造、および仕上がり長は、図面、サンプル、および用途の要件に従って評価できます。
BSTFLEXは、産業機器向けのカスタムロープ芯オタマジャクシ型ガスケット、オタマジャクシ型シール、および高温ガスケットプロファイルを製造しています。
既存の用途については、ガスケットの断面図、バルブとテールの寸法、閉じた状態の隙間、作動温度、および利用可能なサンプル情報をお送りください。
新しいOEM機器の場合は、接合部の図面、必要な圧縮スペース、カバーの希望、ロープ芯の材質、および予定数量をご提供ください。
