バーミキュライトコーティングされたグラスファイバードロップワープテープは、コーティングされたグラスファイバー織物と、特定の縦方向の糸を省略することによって形成された中央の固定ゾーンを組み合わせたものです。この構造は、工業用熱接合部においてボルトやスタッドに対応できますが、普遍的な穴ピッチ、シール荷重、または温度定格を規定するものではありません。
BSTFLEXバーミキュライトコーティングされたグラスファイバー製ドロップワープテープこのガイドは、工業用断熱材およびボルト締め式熱シール部材を対象としています。ご注文前に、中央開口部、締結具の配置、コーティング、取り付け時の接触条件、および温度条件を指定する方法について説明しています。
Drop-Warpテープの特長とは?

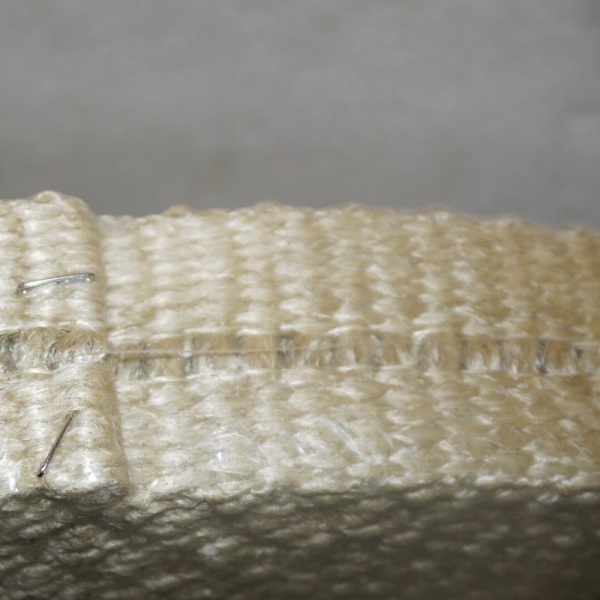

織りテープでは、経糸が長さに沿って、緯糸が幅に沿って走っています。ドロップワープ構造では、中央部分から特定の経糸が省略され、織り込まれた側帯の間に、糸の少ない、あるいは糸が露出した部分が形成されます。
中央部分は、ボルト、スタッド、またはその他の承認された保持具を取り付けるためのスペースとして使用できます。必ずしも工場で打ち抜かれた円形の穴が並んでいるわけではなく、開口部を横切る糸が残っている場合もあります。ファスナーがすべての箇所を通過できると決めつける前に、実際の構造と実物サンプルを確認してください。
ボルトピッチとは別に、中央開口部の幅を指定する
- 中央開口部の幅:ドロップワープゾーンの横幅。
- ボルトピッチ:機器に沿って配置された締結具間の中心間距離。
- サイドバンドの幅:中央ゾーンの両側に織物素材が残っている。
- テープ全体の幅:完成したテープの全幅。
テープは中央の開口部が適切であっても、ボルト列がずれていたり、サイドバンドが座面に正しく収まらなかったり、全体の幅が使用可能なスペースを超えている場合は、不適切となる可能性があります。製品名から標準ボルトピッチを推測しないでください。機器の図面には、締結具の位置、端部のオフセット、およびクリアランスを明記する必要があります。
テープを選ぶ前に何を測るべきか
| 寸法または状態 | 何を記録すべきか |
|---|---|
| テープ全体の幅 | レクイ赤色の表示範囲と利用可能な座席幅。 |
| 中央開口部 | 垂れ下がり領域の幅と、テープ端に対するその位置。 |
| ファスナーの直径 | スリーブや肩部を含めた、ボルトまたはスタッドの実際の直径。 |
| ボルト配置 | 中心間ピッチ、端部オフセット、締結具の数、および不均一な間隔。 |
| サイドバンドコンタクト | 織り込まれた帯が接触しなければならない表面の幅。 |
| 設置時の厚さ | 必要なのは、接合部の隙間が閉じている状態、または圧縮された厚さと測定条件です。 |
| 関節形状 | 直線部分、角、曲がり角、移行部、および制限区域。 |
可能な限り、承認済みの機器図面を使用してください。摩耗したストリップは、圧縮、熱損傷、ほつれ、または永久変形によって変化している可能性があるため、元の設計寸法を表していない場合があります。
サイドバンドが重要な理由
ドロップワープセンターは固定機構を収容するためのものであり、接合部に必要な接触面積を代替するものではありません。サイドバンドは、折り畳まれたり、よれたり、留め具によって引っ張られたりすることなく、所定の座面にしっかりと収まる必要があります。
中央の開口部を大きくしても、必ずしも良いとは限りません。開口部が大きくなると、固定ゾーンの横に使用できる織物の量が減少してしまう可能性があるからです。設計が見直され、変更後の構造が承認されていない限り、ボルトの位置ずれを直すためにサイドバンドを切断しないでください。
バーミキュライトコーティングはどのような効果をもたらしますか?
基材はグラスファイバー繊維です。バーミキュライトコーティングを施すことで、露出面が変化し、未処理の構造と比較して、テープの耐熱性や耐摩耗性が向上します。実際の効果は、コーティングの配合、被覆率、繊維の種類、および暴露条件によって異なります。
このコーティングによってテープがシリカやセラミック繊維に変化するわけではなく、また、完成したテープが直火、溶融金属、化学薬品、または連続温度といったあらゆる用途に自動的に適合するわけでもありません。コーティングの目的を明確にし、必要な条件を満たすための製品固有の証拠を要求してください。
連続温度とピーク曝露を別々に指定する
連続使用温度、断続的な最高温度、および直火暴露は、それぞれ異なる条件です。短時間暴露値を、使用中に圧縮状態が続く、または屈曲する必要があるテープの通常の動作限界値として使用すべきではありません。
現在のp203製品ページには最大1000℃という値が記載されていますが、それが連続使用温度、ピーク時の曝露温度、ファイバーの許容温度、または試験結果のいずれを意味するのかが明確に定義されていません。機器仕様に数値温度を記載する前に、実際の完成品の構造における定格温度を必ず確認してください。
技術的なレビューのために、テープ貼付箇所の通常温度、短時間における最高温度、ピーク持続時間と頻度、直火への曝露の有無、冷却後の必要条件、およびジョイントが繰り返し開閉するかどうかを記載してください。
設置時の厚さと圧縮力にはそれぞれ独自の仕様が必要です
公称テープ厚さは、規定の条件下で供給されたテキスタイル上で測定されます。取り付け後の厚さは、保持具と接合面が荷重をかけた後の寸法です。図面が閉じた隙間、圧縮された厚さ、または指定された荷重のいずれを規定しているかを記録してください。
「バーミキュライトドロップワープテープ」という用語には、普遍的な圧縮率やボルト締め付けトルクは定められていません。取り付け不良を補うために、承認された設計限界を超えて金具を締め付けないでください。
切断する前に、角、端、接合部を計画する
生産長さを短縮する前に、ルートの中で最も複雑な部分を試運転してください。開始点と終了点、中央開口部の向き、ファスナー列、コーナーの詳細、接合部の位置、許容される重なり部分、および検査や移動のために確保しておく必要がある領域を示してください。
隙間を埋めるためだけに重ね合わせや余分な層を追加しないでください。重ね合わせた層によってカバーが閉じなくなる場合は、重ね合わせや余分な層を追加しないでください。接合部に規定の漏洩性能が求められる場合は、機器に定められたシール設計および試験基準に従ってください。
機械的保持は圧力シールとは異なる
ボルトはテープを固定できますが、ボルトが存在するからといって、その織物が耐圧ガスケットになるわけではありません。織物ストリップには、織り目、中央部、または切断端に経路が存在する場合があります。コーティングを施しても、これらの経路が自動的に気密性や液密性を持つわけではありません。
接合部がプロセスガスの漏洩、圧力、または規定された雰囲気を制御する場合は、許容漏洩率、試験圧力、媒体、温度、および試験時間を指定してください。漏洩している配管や損傷した圧力境界の補修にドロップワープテープを使用しないでください。
平織りテープか、それともドロップワープテープか?
平織りバーミキュライトテープこれは、中央の固定ゾーンが不要な包装、断熱、または平面用途向けの連続した織物ストリップです。ドロップワープテープ中央部に、特定のボルトまたはスタッドの配置を可能にするための、糸量を減らしたゾーンが設けられている。
比較する平織りバーミキュライトコーティンググラスファイバーテープアセンブリに中央固定ゾーンが必要ない場合。材質、コーティング、およびサービスデータが用途に適していることを確認してください。コーティングが同じだからといって、構造が互換性があるとは限りません。
実際の接合部でサンプルを承認する
選択したテープを、想定されるボルト、保持具、座面、および取り付け手順を使用して試用します。中央開口部の位置合わせ、サイドバンドの接触、切断または伸び、閉鎖状態、サイクル後の位置、コーティングの状態、および指定された熱的または漏洩基準を確認します。
メンテナンス中に開く接合部については、試験に開放、検査、再組み立てを含めてください。冷間組み立て時に適合するサンプルでも、熱にさらされたり、繰り返し取り扱われたりすると、異なる挙動を示す可能性があります。
RFQに含めるべき内容
| RFQアイテム | 提供すべき情報 |
|---|---|
| 応用 | 炉の扉、オーブンカバー、点検パネル、高温ダクトの接合部、またはその他の工業用組立品。 |
| 工事 | バーミキュライトを塗布したグラスファイバー製ドロップワープテープ、および指定された補強または処理。 |
| 寸法 | 全体の幅、中央開口部の幅、厚さ、ロールまたは切断長さ、および公差。 |
| ファスナー | ボルトの直径、ピッチ、端部オフセット、数量、および列位置。 |
| ジョイント設計 | 座面幅、隙間、設置時の厚さ、コーナー部、および保持方法。 |
| 温度 | 連続温度、最高温度、持続時間、頻度、および直接火炎への曝露。 |
| 受容 | 適合性、サイクル後の状態、熱性能、および該当する場合は漏洩基準。 |
| 供給 | 数量、パッケージ、サンプル承認、および繰り返し注文の要件。 |
バーミキュライトコーティングされたドロップワープテープをリクエストしてください
BSTFLEXはバーミキュライトコーティングされたグラスファイバー製ドロップワープテープ工業用断熱材およびボルト接合部の詳細について。機器図面、締結具配置図、必要寸法、温度プロファイルを送付してください。これにより、用途に応じた構造の確認が行われます。
