エンジン配線用アルミシリコンコーティングガラス繊維スリーブの仕様指定方法

Oct 29,2026

エキゾーストマニホールドを通過するように配線されたセンサーリードには、見た目が反射性のあるスリーブ以上のものが必要です。エンジニアは、熱がどこから発生するのか、配線が熱源にどれだけ近づくのか、そして外側の表面を擦ることなくスリーブを取り付けられるかどうかを把握しておく必要があります。新しいハーネス設計において、アルミシリコーンコーティンググラスファイバースリーブは評価すべき管状の選択肢の1つです。これはグラスファイバー編組とアルミ・シリコーンコーティングされた外層を組み合わせており、実際の耐熱結果は完成したアセンブリとその露出状況によって異なります。

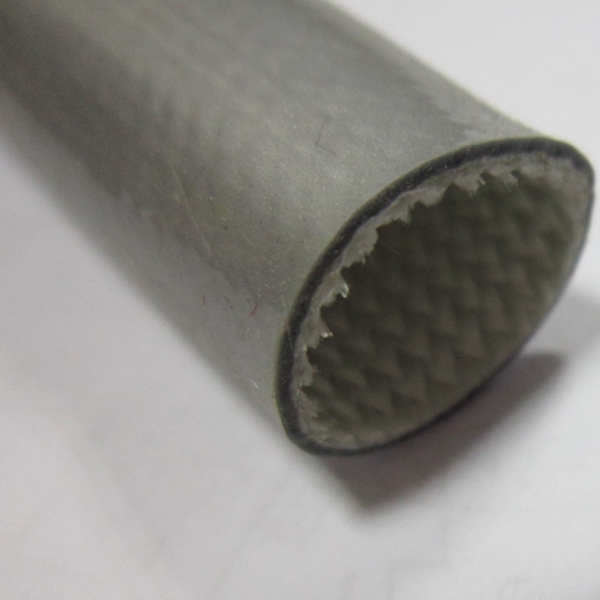

aluminum silicone coated fiberglass sleeve

スリーブの公称径ではなく、配線経路から検討を開始する

図面や写真に最も高温になる箇所をマークします。最も近い排気部品、それに対するクリアランス、露出長、クリップ・分岐・コネクタの位置を記録してください。作業台の上でストレートケーブルに適合するスリーブであっても、曲げ部で座屈したり、コネクタの段差に突き当たったりする可能性があります。保護区間内でハーネスが最も太くなる箇所の寸法を測定し、組立時にスリーブが通過しなければならないすべての部品の寸法を測定してください。

また、エンジン取り付け前にハーネスが装着されるかどうかも記録してください。本製品は連続したチューブ状構造のため、通常は取り付け用にアクセス可能な端部が必要です。コネクタを取り外せない場合は、このチューブが長手方向に開くことができると仮定せず、適切なスプリット構造やラップアラウンド構造についてご相談ください。


反射表面にできることとできないことを理解する

外層は、付近の高熱部品からの輻射熱の管理を支援することを目的としています。熱源に向かい合い、適度に健全な状態を維持する必要があります。ブラケットとの摩耗、クランプ部での繰り返しの擦れ、油汚染、または過度な曲げは、表面状態を変化させる可能性があります。スリーブは固定された安全クリアランスを生み出すものではなく、反射コーティングも内部の電線絶縁体の許容温度を確定するものではありません。

評価においては、熱源の温度、スリーブ外表面の温度、および実際の動作サイクル下でのケーブルまたはセンサーリードの温度という3つの測定値を分けて考えてください。アイドリング、持続負荷、および停止後の熱浸透(ヒートソーク)では、それぞれ異なる結果を示す場合があります。アセンブリが高温のパイプと直接接触している場合は、その接触を明記してください。輻射熱環境と接触熱環境では試験条件が異なります。


完成したスリーブをハーネスに合わせて確認する

アルミシリコーンコーティンググラスファイバースリーブ製品ページには、個別リード用の小サイズを含む公称内径と内径公差が記載されています。この表はサンプル請求の起点としてご活用ください。提案されたサイズにおける完成後の内径と適用公差を問い合わせた上で、ハーネスへの実際のフィット感や取り付け時の障害の有無を確認してください。部品が公称サイズの限界に近い場合、コーティングの厚みや編組の動きが重要になります。

試作評価では、切断面、直線部、最も急な曲げ部、および各保持クリップの下の領域を確認してください。スリーブが分岐部やコネクタの位置を押しズレさせていないことを確認します。端部を機械的に固定するか、承認された端末処理で保護するか、あるいはメンテナンス用にアクセス可能な状態にしておくかを決定してください。一般的なテープや接着剤がスリーブと同じ耐熱・耐環境性能を備えていると決めつけないでください。


サンプル請求に含めるべき項目

  • 保護長さおよび熱源に対する向きが明記されたハーネス図面またはマーク付き写真。
  • 経路に沿った外径と、組立時にチューブが通過しなければならない最大径。
  • 取り付け時の最小曲げ半径、クリップ、接触点、および利用可能なクリアランス。
  • 熱源、距離、デューティサイクル、停止後の熱浸透(ヒートソーク)、および直接接触の有無。
  • 電線サプライヤーが指定する電線絶縁体の種類とその許容温度。
  • 必要サンプル長、提案スリーブサイズ、年間使用数量、および検査基準。

用途に明確な熱的・電気的要件がある場合は、提案された完成構造に関する試験データの提示を求めてください。製品名だけでは定格温度を示すことにはならず、グラスファイバー構造だけでは特定の耐電圧特性を証明することはできません。電気絶縁が安全要件である場合は、スリーブを承認する前に適用される試験方法、試験片、および合格値を特定してください。


実地でのサンプル確認

予定されている生産方法に従ってサンプルを取り付けます。ハーネスに通す前後の表面状態、特にコネクタ部や曲げ部について写真を撮影してください。露出したガラス繊維、コーティングの損傷、ほつれ、端部の滑り、および点検箇所との干渉がないか確認します。その後、代表的な動作サイクル中に、同じ位置で保護されたリード線と保護されていないリード線の温度を比較します。他のエンジニアが比較結果を再現できるよう、周囲条件とセンサーの配置位置を記録してください。

配線経路が変更された場合やコネクタが再設計された場合は、フィット感の確認を再度行ってください。1つのハーネス径や1つのエンジンレイアウトで合格した結果を、すべてのバリエーションに対する承認として扱うべきではありません。


よくある質問

このスリーブは組み立て済みのコネクタの上から取り付けることができますか?

コネクタの最大外形寸法が、選定した完成スリーブを損傷することなく通過できる場合に限られます。ケーブル束だけでなく、コネクタの寸法も測定してください。利用可能な端部にアクセスできない場合は、スプリット構造についてご相談ください。

アルミ表面によって電線温度が一定して低下することは保証されますか?

いいえ。クリアランス、熱源温度、表面状態、空気の対流、接触点、および動作サイクルのすべてが結果に影響します。保護対象の部品に温度センサーを取り付け、実際の配線経路全体で試験を行ってください。

認証された電気絶縁体として適していますか?

材料の説明から絶縁耐性定格を推測しないでください。アセンブリの電気的要件に対する、特定の完成サイズおよび構造での試験結果を要求してください。

サンプルや見積もりをご希望の場合は、ハーネス図面と露出条件、および必要な完成寸法をお送りください。Anhui Parker New Material Co., Ltd.が、実際の取り付け状況に合わせてスリーブの構造とサンプルの適用範囲を検討いたします。
