産業用フィルター向けの着脱式断熱カバーの選び方

産業用フィルター、バスケットストレーナー、Yストレーナー、カートリッジフィルターハウジング、およびプロセスろ過容器は、蒸気ライン、高温オイルシステム、化学処理プラント、食品生産ライン、船舶エンジンルーム、発電設備などに設置されることが多くあります。これらのフィルターハウジングが高温で稼働する場合、着脱式断熱カバーは熱損失を低減し、作業者の安全性を向上させ、点検やメンテナンスのためのアクセス性を維持するのに役立ちます。

産業用フィルターに適した着脱式断熱カバーを選ぶ際には、高温用ファブリックを選ぶだけでは不十分です。カバーはフィルターの形状、使用温度、メンテナンス頻度、フランジ配置、配管接続、設置環境、固定方法に適合している必要があります。適切に設計されたカバーは、信頼性の高い断熱性能を提供しながら、フィルターエレメントの清掃や交換時に迅速に取り外し・再装着できるものでなければなりません。

1. 運転温度の確認

最初のステップは、フィルターハウジングの連続運転温度と、起動・停止時や異常運転時におけるピーク温度を確認することです。蒸気フィルター、高温オイルフィルター、排気フィルター、化学ろ過容器などは、実際の表面温度に応じて異なる断熱材料が必要になる場合があります。

中温用途ではガラス繊維断熱材が一般的に使用されます。より高温の用途では、シリカ断熱材、セラミックファイバー断熱材、ステンレスメッシュ補強材、その他の特殊材料が必要になる場合があります。外側の生地も、熱曝露、摩耗、油ミスト、水はね、屋外環境条件に応じて選定する必要があります。

2. フィルターハウジングの形状とアクセス箇所の確認

産業用フィルターは、単純な直線構造であることはほとんどありません。フィルターハウジングには、取り外し可能なカバー、ボルトフランジ、クランプバンド、ドレンポート、ベント接続、圧力計、支持ブラケット、吊り上げハンドル、入口配管、出口配管、さらには不規則な本体形状の遷移部などが含まれる場合があります。これらの詳細は、断熱カバーを製作する前に考慮する必要があります。

適切な着脱式フィルター断熱カバーは、実際の設備形状に合わせてカスタム設計される必要があります。配管接続部、計器、ドレン、ボルト、ハンドル、ブラケットなどに対応する正確な開口部や分割構造を含めるべきです。これらが考慮されていない場合、カバーの取り付けが困難になったり、通常のメンテナンスポイントを妨げる可能性があります。

3. 適切な外装生地の選定

外層は断熱コアを使用環境から保護する役割を持ちます。フィルターハウジングの設置条件に応じて選定する必要があります。

4. 適切な断熱コアの選定

断熱コアは着脱式カバーの熱性能を決定します。必要な厚みと材料は、フィルター表面温度、保温目標、安全要件、利用可能な設置スペースによって異なります。

ガラス繊維断熱マットは多くの一般的な産業用途に適しています。より高温システムでは、シリカ断熱マットやセラミックファイバー断熱マットを選択できます。プロジェクトによっては、複数層構造を用いて断熱性能を向上させつつ、着脱可能な柔軟性を維持することもあります。

目標となる外表面温度がある場合は、製作前にその情報を提供する必要があります。これにより、適切な断熱厚みや材料構成をメーカーが提案しやすくなります。

5. 固定方法の決定

固定システムは、取り付け速度、耐久性、メンテナンス性に影響します。頻繁に開閉するフィルターでは、簡単に操作でき、繰り返し使用に耐える閉鎖方法が求められます。

6. 屋内・屋外・化学曝露の考慮

同じフィルター断熱カバーでも、使用環境によって性能は異なります。屋内の蒸気システムでは、主に保温と作業者保護が求められます。屋外設置では、防湿性、耐UV性、補強ステッチ、ステンレス金具、耐候性外装生地が必要になる場合があります。

化学プラント、製油所、食品加工ライン、船舶用途では、化学薬品、油、塩水ミスト、洗浄液、洗浄工程などにさらされる可能性があります。このような場合、使用環境に応じてシリコーンコーティングガラス繊維生地、PTFEコーティングガラス繊維生地、アルミ箔表面材、またはステンレスメッシュ補強材が検討されます。

7. メンテナンスアクセスが確保されていることの確認

着脱式断熱カバーの最大の利点はメンテナンス性です。設計を確定する前に、フィルターの開放方法、常に可視であるべき部品、定期的に操作が必要な部品を確認します。

• フィルターカバーまたは蓋は頻繁に開ける必要がありますか？
• 圧力計は常に見える状態である必要がありますか？
• ドレンおよびベントポートは使用時に操作されますか？
• ボルトやクランプにクリアランスは必要ですか？
• カバーは一体で取り外す必要がありますか、それとも複数分割ですか？
• 入口および出口配管も断熱する必要がありますか？

これらの質問を製作前に明確にすることで、設置上の問題を防ぎ、断熱カバーの長期的な使いやすさを向上させることができます。

8. 製作前の正確な寸法提供

産業用フィルターは多くの場合、メーカーごとにカスタム設計されています。そのため、正確な測定が非常に重要です。着脱式断熱カバーは、技術図面、現場測定、設備写真、サンプルカバー、または詳細な測定シートに基づいて製作することができます。

9. カスタム製作の経験を持つメーカーを選ぶ

「着脱式フィルター断熱カバーは標準的な平板状のブランケットではありません。パターン設計、材料選定、縫製、補強、金具の配置、そして実際の産業機器が現場でどのように保守されるかについての明確な理解が必要です。」

サプライヤーを選定する際には、図面、写真、サンプル、測定シートから対応できるかを確認してください。また、温度、摩耗、油への暴露、屋外設置、繰り返しの取り扱いに対して異なる材料オプションを提供できるかどうかも確認してください。

BSTFLEXによるカスタム着脱式フィルター断熱カバー

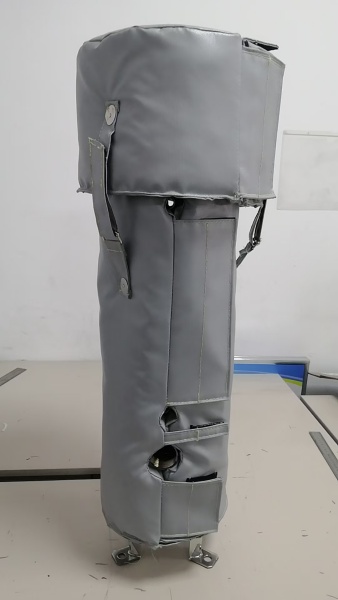

BSTFLEXは、工業用フィルターハウジング、バスケットストレーナー、Yストレーナー、カートリッジフィルター、蒸気システム、熱媒油システム、化学プロセス装置、船舶配管、およびOEM機械向けのカスタム着脱式断熱カバーを製造しています。カバーは、ガラス繊維生地、シリコーンコーティングガラス繊維生地、PTFEコーティングガラス繊維生地、アルミ箔ガラス繊維生地、ステンレスメッシュ、シリカ断熱材、セラミックファイバー断熱材、ステンレスバックル、ストラップ、面ファスナー、ワイヤーラッシングなどでカスタマイズ可能です。

保温、表面温度の低減、そして容易なメンテナンスアクセスが求められるフィルターハウジング向けに、当社の " Custom Removable Filter Insulation Coverは、お客様の図面、機器写真、寸法、サンプル、またはプロジェクト要件に基づいて製作可能です。

よくある質問

着脱式フィルター断熱カバーを選定する際の最も重要な要素は何ですか？

最も重要な要素は、使用温度、フィルターハウジングの形状、メンテナンスアクセス、断熱材の厚さ、外装生地の選定、および固定方法です。カバーは実際の設備構造に適合し、保守時に容易に取り外せる必要があります。

1つの断熱カバーで異なるフィルターモデルに対応できますか？

通常はできません。工業用フィルターハウジングは、直径、長さ、フランジ、ポート、ゲージ、ドレン、配管レイアウトがそれぞれ異なります。カスタムメイドのカバーの方が適合性とメンテナンスアクセスに優れています。

屋外用フィルター断熱カバーに最適な外装生地はどれですか？

シリコーンコーティングガラス繊維生地、PTFEコーティングガラス繊維生地、アルミ箔ガラス繊維生地、またはステンレスメッシュ補強生地は、湿気、摩耗、化学物質への暴露、および気象条件に応じて選択される場合があります。

断熱カバーは頻繁に取り外し可能ですか？

はい。カバーは、面ファスナーテープ、バックル、ストラップ、Dリング、スナップファスナー、またはワイヤーラッシングを使用して、繰り返しの着脱と再取り付けができるように設計できます。

見積もりのためにどのような情報を提供すればよいですか？

フィルターハウジングの直径、長さ、配管接続位置、フランジサイズ、ゲージおよびドレン位置、使用温度、設置環境、写真、図面、またはサンプルをご提供ください。
