産業用オーブンの断熱材仕様には、単なるブランケットの厚み以上の記述が必要です。必要な層は、オーブンの設計、断熱位置の温度、利用可能な取り付けスペース、支持方法、およびメンテナンス計画によって異なります。平らな壁パネルに適合する材料でも、ドアフレーム、コーナー、屋根部分、または取り外し可能なアクセスパネルの周辺では、異なる施工詳細が必要になる場合があります。
産業用オーブン用のセラミックファイバーブランケットを指定する際は、ファイバーのグレード、厚み、密度、稼働サイクル、取り付け時の圧縮率、目地配置、受け入れ検査を総合的に定義してください。これにより、機器メーカー、断熱材施工業者、および購買チームが、材料と完成したライニングを評価するための共通の基準を得ることができます。

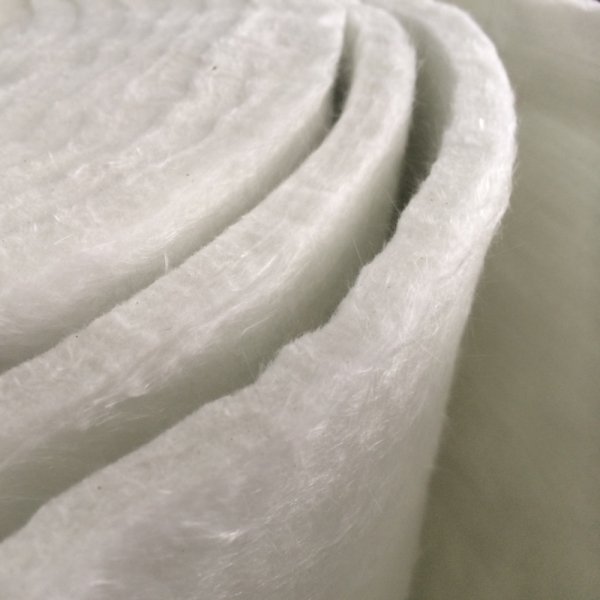

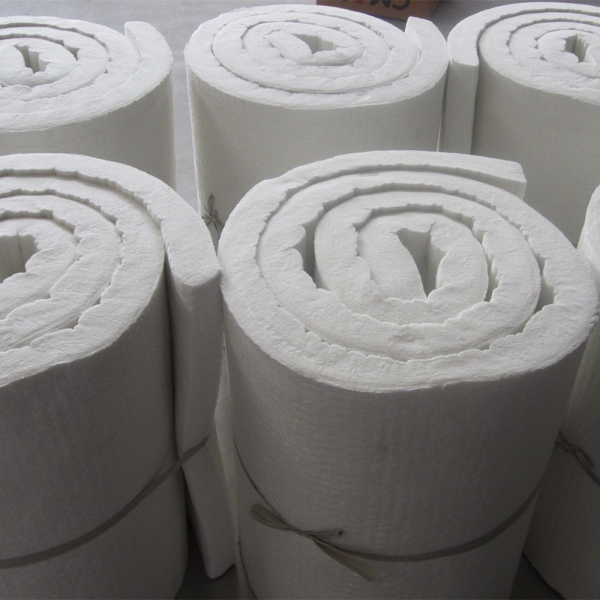

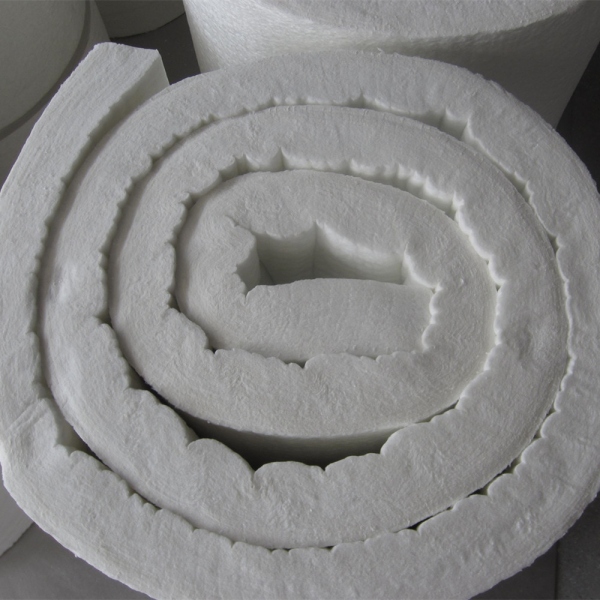

BSTFLEX supplies セラミックファイバー断熱ブランケット(炉やオーブンの壁面隙間断熱を含む産業用断熱用途向け)。このガイドでは、購入者がサンプルや見積もりを依頼する前に提供すべき情報に焦点を当てています。すべてのセラミックファイバーグレードやすべての施工済みオーブン構造に対して、1つの温度定格を割り当てるものではありません。
断熱するオーブンセクションから始める
ブランケットを選択する前に、それがどこに設置されるかを特定してください。産業用オーブンには複数の断熱ゾーンが含まれている場合があり、それぞれ温度、支持配置、およびアクセス要件が異なります。
- 側面壁: ブランケットが保護用の高温面層の後ろに設置されているか、パネルキャビティの内部にあるか、または別のライニング材に接しているかを特定します。
- 屋根および上部セクション: 断熱材がどのように支持され、保持されているかを説明します。重力、振動、およびメンテナンスへのアクセスは、施工設計に影響を与える可能性があります。
- 床面および下部壁面エリア: 材料が荷重、衝撃、清掃作業、またはプロセス残渣にさらされているかどうかを明記してください。完全な設計で特段の適格性が認められていない限り、柔軟なブランケットを耐荷重性の床材として扱ってはなりません。
- ドアフレームおよびアクセスパネル: 開口部の寸法、閉鎖機構、および利用可能な断熱深さを提示します。断熱材がドアに固定されているか、オーブン本体側に残るかを特定してください。
- ダクトおよび移行セクション: 隙間や過度な圧縮が発生する可能性のある、断面の変化、コーナー、貫通部、および継ぎ目をマークします。
断熱ゾーンがマークされた図面は、オーブンモデル名単体よりも有用です。1つの注文で複数のゾーンをカバーする場合は、1つのブランケット仕様であらゆる場所に対応できると仮定するのではなく、それらを個別にリストアップしてください。
実際の熱負荷を定義する
オーブン(炉)の設定温度が、必ずしもセラミックファイバーブランケットが受ける温度であるとは限りません。断熱材はホットフェースライニングの裏側、空気層の隣、または外側ケーシングの近くにある場合があります。それぞれの位置によって、異なる温度プロファイルが生じる可能性があります。
問い合わせには以下の情報を含めてください:
- 通常の動作温度とそれが測定される場所;
- 最高温度または短時間のピーク温度、およびその持続時間;
- 立ち上げ、シャットダウン、その他の加熱または冷却サイクル;
- 連続稼働時間と予想される年間稼働パターン;
- オーブンの雰囲気、および関連するプロセスガスや化学物質への暴露;
- ホットフェース、断熱ゾーン内、および測定済みまたは利用可能な場合のケーシングにおける温度。
分類温度、推奨される連続使用条件、および完全に据え付けられたライニングの温度は、互換性のある値ではありません。該当するセラミックファイバーのグレードとその技術文書を確認してください。オーブンアセンブリの連続使用限界として、ファイバーの融点や一般的な分類数値を使用しないでください。
熱計算が必要な場合は、壁の構造、層の順序、各層の厚さ、高温側の条件、および周囲の条件を提示してください。熱伝導率のデータは、関連する平均温度と記載された密度で比較する必要があります。試験温度や試料情報のない伝導率の数値は、2つの見積もりを比較するための十分な根拠にはなりません。
利用可能な設計スペース内で厚さを選択する
BSTFLEX セラミックファイバーブランケットは6~50 mmの厚さ範囲で提供されています。適切な厚さは、必要な熱性能とオーブン構造内の利用可能なスペースによって異なります。全範囲があるからといって、すべての厚さ、密度、ロール長さ、およびフェーシングの組み合わせが標準の在庫構成であるとは限りません。
見積もりを依頼する際は、3つの寸法を区別してください:
- 供給時の厚さ:取り付け前のブランケットの公称厚さ。
- 取り付け時の厚さ:固定システムや周囲のパネルによって引き起こされる圧縮を含め、取り付け後に占めるスペース。
- 利用可能な空洞の深さ: オーブン内張り、ケーシング、または隣接する部品の間の物理的空間。
ブランケットを圧縮して空洞に合わせる場合は、想定される施工後の状態を明記してください。より厚いブランケットを小さな空間に圧縮しても、その施工厚向けに製造されたブランケットと同じ断熱効果が得られるとは限らないため、そのように仮定しないでください。圧縮により、密度、層間の密着性、および断熱材の保持方法が変わる可能性があります。
多層構造の場合は、各層の厚さと継ぎ目の位置を示してください。断熱設計者は、オーブンの構造に合わせて、継ぎ目を千鳥状にするか、重ね合わせるか、あるいはその他の配置にするかを決定する必要があります。材質、予想される寸法変化、および施工方法を考慮せずに、一律の重ね代を適用することは避けてください。
厚さとともに密度も考慮する
密度は単なる品質の順位ではなく、材料の仕様です。密度が高いからといって、あらゆるオーブンで自動的に最高の断熱効果が得られるわけではありません。選定にあたっては、関連温度における熱伝導率、施工厚、取り扱いの要件、およびブランケットの支持方法を考慮する必要があります。
現在のC11製品情報には、セラミックファイバーブランケットの密度範囲として 96–128 kg/m³ が記載されています。必要な密度と厚さの組み合わせを、見積もりおよび該当する技術データで確認してください。むき出しのファイバー芯材の密度値と、表層材付きまたはその他の加工済みアセンブリの総質量とを比較しないでください。
受入検査については、密度を直接検証するか、合意された単位面積当たり質量および厚さの方法によって検証するかを合意してください。試験片の寸法、コンディショニング、および測定手順を定義します。これにより、異なる圧縮またはコンディショニング条件下で取得した測定値を比較することによって生じるトラブルを防ぎます。
施工方法と保持方法を計画する
セラミックファイバーブランケットは柔軟な断熱材です。所定の位置に保持し、オーブン内に存在する条件から保護するために、適切な施工配置が必要です。正しい保持方法は、オーブンのシェル、内張りの設計、方向、温度、およびメンテナンス計画によって異なります。
壁およびパネルの施工
パネルの層と、ブランケットが挟み込まれるか保持される方法を示してください。貫通部、固定ポイント、端部、および移行部を特定します。ファスナーや支持部が、許容できない局所的な圧縮を引き起こしたり、周囲に断熱されていない隙間を残したりしていないことを確認してください。
屋根および上部の施工
支持システムと、ブランケットが施工される方向を記述してください。設計は、材料自身の重量、熱サイクル、およびオーブン構造の動きを考慮する必要があります。関係のないオーブンのアンカー間隔や固定数量をコピーしないでください。それらの値は実際の内張りシステムに対して決定されなければなりません。
ドアおよび取り外し可能なパネルの施工
断熱材がドアに固定されているのか、取り外し可能なカセット内に保持されているのか、それとも独立したインサートとして施工されているのかを確認してください。繰り返し開閉すると、支持されていない端部が乱れる可能性があります。代表的な試作により、フィット感、保持力、およびパネルの取り扱い時にブランケットがずれるかどうかを確認する必要があります。
継ぎ目、コーナー、および貫通部
図面に継ぎ目、コーナー、バーナー開口部、センサー貫通部、およびその他の中断部をマークしてください。これらの場所は、断熱層が平面図上では連続していても製作後には不連続になる可能性があるため、特に注意が必要です。完成したアセンブリが各機能の周囲をどのように閉じるかを定義してください。
温度以外の環境を確認する
工業用オーブンでは、熱だけでなくさまざまな要因に断熱材がさらされることがあります。プロセスによっては、材料が空気の動き、振動、シャットダウン時の湿気、洗浄剤、プロセス蒸気、または偶発的な機械的接触に遭遇する場合があります。
耐化学薬品性や耐湿性などの広範な用語を使用するのではなく、実際の暴露状態を記述してください。物質、分かっている場合はその濃度、温度、および接触が連続的なものか一時的なものかを特定してください。雰囲気によって繊維や構造の他の部分が影響を受ける可能性がある場合は、グレード固有の適合性情報を確認してください。
ブランケットが表層材、メッシュ、またはパネルで覆われている場合は、その層を個別に指定してください。表層材は断熱材を保持したり取り扱いから保護したりするのに役立ちますが、それによって完全な内張りが耐摩耗性、ガス速度、化学物質暴露、または防火の要件に自動的に適合するわけではありません。
発注前に検査および受入の要件を設定する
サンプルの承認は、生産で使用される材料および施工条件を代表するものでなければなりません。特にブランケットを成形品に切断する場合や、複数のオーブンゾーンに施工する場合は、注文を行う前に検査ポイントについて合意してください。
| 検査項目 | 合意すべき内容 |
|---|---|
| 材料の同一性 | 繊維のグレード、製品仕様、バッチ識別、および注文に添付される技術文書。 |
| 厚さ | 公称値、公差、測定場所、および測定が圧縮前か圧縮後か。 |
| 密度または質量 | 指定された密度または単位面積質量、単位、試験片のサイズ、および値が芯材または加工済み材料全体のどちらに適用されるか。 |
| 寸法 | ロールの幅と長さ、シートサイズ、または切断部品の外形、および寸法公差。 |
| 外観の状態 | 破れ、局所的な薄肉化、損傷した端部、汚染、濡れた梱包、またはその他の合意された欠陥。 |
| 施工の試行 | コーナーや開口部周辺のフィット感、保持力、継ぎ目の閉鎖状態、および施工厚。 |
| 熱暴露の証拠 | 熱劣化特性が要求される場合の試験温度、時間、雰囲気、測定方法および許容限界。 |
新しいオーブン設計の場合、量産を再開する前に代表サンプルまたは試作セクションを承認すること。図面の改訂版と承認された材料仕様を記録する。オーブンの設計が変更された場合は、元の厚さ、密度、支持および継ぎ目の詳細が引き続き適切であるかどうかを確認すること。
利用可能なカスタムオプション
p40 セラミックファイバーブランケットの場合、公開されている製品範囲は以下をカバーします:6~50 mm の厚さおよび指定された密度範囲96~128 kg/m³、公称幅1,050 mm必要とされる注文について、対応可能な組み合わせ、ロール長、梱包方法を確認してください。
プロジェクトや製造上の検討結果に応じて、バイヤーは以下の点について協議できます。
- 利用可能な製品ラインナップの範囲内で必要とされる厚み。
- 承認された材料仕様に基づく密度の選定。
- ロール寸法および梱包要件。
- 対応可能な場合における、カット長、シート状、または図面に基づく形状。
- 承認のためのサンプル数量および検査文書。
厚み、密度、寸法のすべての組み合わせが標準在庫であると仮定しないでください。見積前に供給形式を検討できるよう、図面および年間またはバッチ数量をお送りください。
併用製品
オーブンアセンブリに別個のテキスタイル層または加工済みの耐熱カバーが必要な場合は、以下を確認してください:高温セラミックファイバークロスとして、別個の材料になります。その役割、補強材、および耐熱性はアセンブリ用に指定する必要があり、プレーンなセラミックファイバーブランケットには自動的に含まれません。
アルミニウム箔の仕上げ面を特に必要とする構造の場合は、個別のアルミ箔付きセラミックファイバー断熱ブランケットと比較してください。セラミックコア、箔、および接着システムにはそれぞれ異なる制限があり、個別に評価する必要があります。
関連製品
- セラミックファイバー断熱ブランケット — 工業用オーブンおよび炉の断熱プロジェクト向けのプレーンなブランケット素材。
- アルミ箔付きセラミックファイバー断熱ブランケット — アルミ表面が必要な場合の、別個の面材付き構造。
- シリカファイバーニードルマット — 必要なファイバーのグレードや熱負荷が異なる場合に評価すべき別の断熱材料。
- 高温断熱ウール — 利用可能な断熱材料のファミリを比較します。
よくある質問
工業用オーブンには、どの厚さのセラミックファイバーブランケットを指定すべきですか?
必要な熱性能と利用可能な取り付け深さから始めます。BSTFLEX p40は6〜50 mmの厚さ範囲で提供されています。最終的な選択は、ファイバーのグレード、密度、稼働サイクル、取り付け時の圧縮、およびライニングの配置にも依存します。注文する前に、必要な組み合わせを確認してください。
高密度のセラミックファイバーブランケットのほうが、常に優れた断熱性を提供しますか?
いいえ。密度は、厚さおよび該当する平均温度での熱伝導率データとともに評価する必要があります。高密度にすることで取り扱いや機械的特性が変わる場合がありますが、熱性能の自動的な向上として扱われるべきではありません。
セラミックファイバーブランケットは、オーブンの高温面に直接取り付けることができますか?
それは、選択されたファイバーのグレード、炉内の雰囲気、暴露時間、およびライニングの設計によって異なります。ブランケットがホットフェイス層、バックアップ断熱材、または密閉されたキャビティ層のいずれとして意図されているかを確認してください。材料分類値だけでは、完全な取り付けの承認にはなりません。
セラミックファイバーブランケットの継ぎ目はどのように配置すべきですか?
継ぎ目の配置は、炉の形状、層数、予想される寸法変化、および固定方法によって異なります。図面に継ぎ目と貫通部をマークし、断熱材の設計者と重なり配置または互い違いの配置について合意してください。実際の構造を確認せずに、普遍的な重なり距離を適用しないでください。
BSTFLEXはカスタムサイズのセラミックファイバーブランケットを供給できますか?
特殊な厚さ、密度、長さ、梱包、および図面に基づくカットパーツの要件について検討可能です。製造確認のために、必要な寸法、公差、および数量を提供してください。見積もり時に利用可能な組み合わせと供給形式を確認してください。
セラミックファイバーブランケット仕様レビューの依頼
炉の図面または断熱ゾーンのスケッチ、稼働温度プロファイル、必要な厚さ、密度、寸法、および購入数量を送信してください。ブランケットがホットフェイス層の背後、パネルキャビティ内、または取り外し可能なセクションの一部として取り付けられているかどうかを指定してください。承認に必要な熱伝導率、収縮、または熱暴露に関する文書を添付してください。
BSTFLEXは、次のサービスを通じてプロジェクトレビューとサンプル開発をサポートします:OEMおよびカスタム製造サービス。製品仕様については、BSTFLEXセラミックファイバー断熱ブランケットのページをご覧ください。その他のファイバーファミリーについては、高温断熱材セレクターをご利用ください。
見積もりとサンプルのレビューを依頼する(アプリケーションの詳細と図面を添えて)。明確な取り付け概要は、量産前の材料選定、加工、および受入検査の調整に役立ちます。
