中空コア対ソリッドメッシュコアオタマジャクシガスケット:圧縮、復元、OEM選定

Oct 28 , 2026

2つのオタマジャクシ型(オタマジャクシ)ガスケットは、バルブの直径、織られたグラスファイバーのカバー、および取り付け用のテールが同じであっても、工業用オーブンのドアが閉まるときには全く異なる感触になることがあります。その違いはしばしばバルブの内部に隠されています。1つのガスケットには中空の中心を持つニットワイヤーメッシュのコアが含まれているのに対し、別のガスケットにはより高密度な充填メッシュ構造が使用されています。

メンテナンスのバイヤーにとって、その違いは、交換品が既存のラッチシステムに適合するかどうかを決定づける要因となります。OEMのエンジニアにとっては、シールを圧縮するために必要な力、バルブが移動できる距離、そして繰り返し開閉サイクルを経た後に接合部がどのように振る舞うかに影響を与えます。このガイドでは、中空コアとソリッドメッシュコアのオタマジャクシ型ガスケットの比較を、単なる見積もりの材料名ではなく、完成したガスケットの性能の観点から比較します。

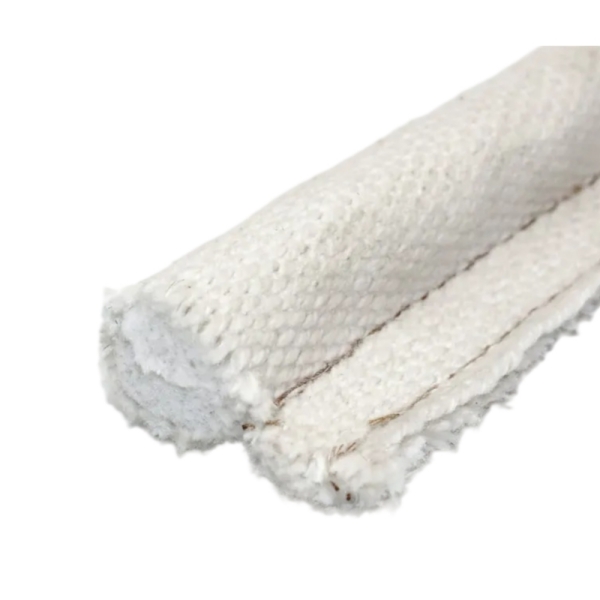

custom tadpole gasket

中空メッシュとソリッドメッシュはコアの形状を表すもの

中空メッシュコアは、中央の領域が空いた、金属製のニットまたは成形された構造から作られています。圧縮荷重がかかると、バルブの一部がその空間に変形して入り込むことができます。移動量は、ワイヤーのサイズ、メッシュ密度、ニットの構造、および周囲のカバーによって異なります。

ソリッドメッシュコアは、同じような中央の空洞がない、より高密度に充填されたワイヤーメッシュ構造です。ここで、ソリッドメッシュとは、剛性のある無垢の金属棒を意味するものではありません。これは金属メッシュがバルブをどのように満たしているかを表しています。ワイヤー構造は変形可能なままですが、その荷重-たわみ特性は中空コアのものとは異なる場合があります。

金属合金は別の決定事項です。ステンレス鋼とインコネルはコア材料のオプションであり、中空メッシュと充填メッシュはコア形状のオプションです。発注書では、判明している箇所について両方を特定する必要があります。

仕様のポイント 中空ニットメッシュコア ソリッドまたは充填メッシュコア
断面 ニットまたは成形された金属構造によって囲まれた中央の空洞 より高密度なメッシュ構造で占められたバルブ内部
変形メカニズム メッシュが曲がり、中央の空洞に向かって内側に移動できる中央 メッシュ構造が圧縮され、充填されたセクション全体で再配置される
設計上の機会 バルブの大幅な移動や限られた閉鎖力が懸念される場所を評価する よりしっかりした支持応答が必要とされる場所を評価する
性能を変化させる変数 ワイヤーサイズ、ニット密度、中空形状、バルブ直径、およびカバーの張力 ワイヤーサイズ、充填密度、構造、バルブ直径、およびカバーの張力
前提とできないこと すべての中空バルブがより柔らかく、より長持ちし、またはより弾力性があるとは限らないこと すべての充填メッシュバルブが硬すぎる、またはシール性能が優れているとは限らないこと

この表は、保証された性能値ではなく、設計上の傾向を示しています。緩く詰められた充填メッシュは、特定の圧縮高さにおいて、きつく編まれた中空コアよりも少ない力で済む場合があります。比較は、完成したプロファイルとテスト条件が定義されて初めて意味を持つようになります。


同じバルブサイズが同じ閉鎖力を意味するわけではない

ガスケットの凹部、保持ストリップ、および機械式ラッチを備えたオーブンのドアを考えてみてください。交換品は元の公称バルブ外径と一致するかもしれませんが、ラッチが目的の位置に到達するのを妨げる可能性があります。新しいコアが利用可能な隙間でより多くの荷重を必要とする場合、寸法的な一致が機能的な代替品を提供したことにはなりません。

逆に、容易に変形するコアは、低い初期荷重で目的の取り付け高さに到達するかもしれませんが、復元力や長期的な接触について依然として評価が必要です。どちらの観察結果も、それ自体では一方のコアが優れていることを証明するものではありません。

したがって、エンジニアリング上の比較では、3つの量を別々に保つ必要があります。

  • 自由バルブ高さ: 閉鎖方向における、荷重がかかっていない状態の完成したガスケットの寸法。
  • 取り付けられたバルブの高さ: ドアが正しく閉じられたときにバルブのために残された実際のスペース。
  • 圧縮荷重: 合意されたテスト方法の下で、その取り付けられた高さに達するために必要な力。

直線状のサンプルで荷重を測定する場合は、テストしたサンプルの長さと荷重の両方を報告してください。結果が単位長さあたりの荷重として表される場合は、計算方法とテストのセットアップを明記してください。そうしないと、2つのサプライヤーからの数値を公平に比較することができなくなります。


コアの好みではなく、設備の隙間から始めましょう

中空コアと充填メッシュコアのどちらかに決定する前に、ドアがガスケットに対して生じさせる隙間を判断してください。複数の位置、特にヒンジ、ラッチ、コーナーの近くで測定を行います。古いガスケットが取り外されたためにドアがさらに移動した状態ではなく、各結果が意図された閉鎖位置を表しているかどうかを確認してください。

丸型バルブの場合、その形状が確認されている場合に限り、呼び径を自由高さとして使用できます。楕円形または以前に圧縮されたバルブの場合は、高さと幅を個別に記録してください。

公称幾何学的圧縮率は次のように計算できます:

圧縮率 (%) = (自由バルブ高さ - 取り付け済みバルブ高さ) / 自由バルブ高さ x 100

説明として、14 mmの隙間に取り付けられた提案の18 mm自由高さバルブは約22%の公称寸法圧縮率を持ちます。この例は、BSTFLEXまたはその他のガスケットに対して許容される圧縮率を確立するものではありません。実際の構造については、荷重、復元力、温度、および漏れ挙動を確認する必要があります。

保守用交換品には、取り付けテールの幅、テールの厚さ、プロファイル全体の幅、および保持金具に対するバルブの位置も含める必要があります。不適切なテール形状では、コアが適切である場合でも、バルブが意図されたシールラインから外れる可能性があります。


どのコアを最初に評価すべきか?

ドアの閉鎖力が限られている場合

中空コアは、ドアのラッチ容量が限られている場合や、過剰なガスケット荷重によって閉鎖が妨げられている場合にテストする論理的な候補です。その開口した中心部は変形の経路を提供する可能性がありますが、実際の作業荷重は提案された完成プロファイルで測定する必要があります。

BSTFLEXでは次を提供しています: Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket。そのページでは、オープンセンターのコア構造が特定されています。この選定パスの最初の製品リファレンスとして使用する必要があります。

より硬いバルブが必要な場合

充填メッシュコアは、利用可能な取り付け荷重および閉鎖荷重のもとでより構造化された応答が必要とされる場合に評価できます。購入者は、「ソリッド」という言葉を過信して剛性を保証するのではなく、メッシュ構造と圧縮荷重の比較を要求する必要があります。

BSTFLEXの Fiberglass Cover Stainless Steel Core Tadpole Gasket は、関連する金属コアのリファレンスです。現在公開されている製品名はステンレススチールコアを特定していますが、それ単体で特定の充填メッシュ構造を確立するわけではありません。ソリッドメッシュモデルとして説明する前に、図面または技術見積もりでその詳細を確認してください。

非金属コアが望ましい場合

すべての工業用ドアにワイヤーメッシュコアが必要なわけではありません。繊維ベースの構造が指定されている場合は、Fiberglass Cover Fiberglass Core Tadpole Gasketを確認してください。繊維コアには独自の圧縮特性があり、普遍的なソフトコアのベンチマークとして扱われるのではなく、同じドアの隙間と動作要件に対してテストされるべきです。

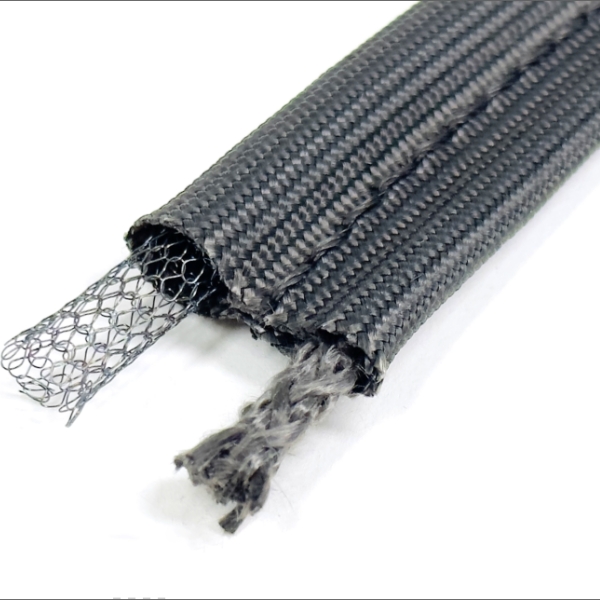

custom tadpole gasket

同じテスト条件を使用して圧縮と復元を比較する

中空対ソリッドメッシュの意味のある比較には、切断された端の1枚の写真以上のものが必要です。OEMの適格性確認のために、サンプル生産の前に小さく制御されたテスト計画に合意してください。次の手順は、結果の比較可能性を維持するのに役立ちます。

  1. 目に見えるプロファイルを一定に保ちます。可能であれば、コアが主要な変数となるように、同じカバーのグレード、ステッチ構造、バルブサイズ、およびテール形状を使用してください。
  2. サンプルを一貫してコンディショニングします。部品が受入時の状態、事前圧縮済み、熱処理済み、または以前にサイクリングされた状態のいずれであるかを記録します。
  3. 自由高さを測定します。荷重をかける前に、方法と測定ポイントを記録します。
  4. 定義された高さまで圧縮します。設備に複数の隙間の範囲がある場合は、複数の取り付け高さを使用します。各高さでの荷重を記録します。
  5. 荷重を解除して復元を測定します。復元された高さがいつ、どのように測定されるかを明記してください。即時復元と長期間経過後の復元を混同しないでください。
  6. 必要に応じてサイクリングを繰り返します。合意された回数の代表的なサイクルの後で、荷重、プロファイルの状態、ステッチ、および残留変形を再確認します。
  7. 熱条件を確認します。熱が実際のサービスに影響を与える場合は、合意された手順に従って代表的な温度への曝露と冷却を行った後に関連するチェックを繰り返します。

競合他社が公開している復元率をBSTFLEXの仕様に転用しないでください。圧縮永久ひずみと復元の結果は、完成した構造とテスト方法によって異なります。見積もりには、その特定のガスケットに対して確立された測定値のみを記載する必要があります。


OEM圧縮レポートに含めるべき内容

記録 最小限の有益な情報
サンプル識別 カバー、コア合金、コア形状、バルブサイズ、テール寸法、サンプル長さ
自由プロファイル寸法 試験前の高さ、幅、測定方法
試験治具 圧縮面、荷重方向、取り付け配置
荷重対高さの読み取り値 合意された各圧縮高さでの測定された力
復元 除荷後の復元された高さ、待機間隔、残留変形
繰り返しサイクル サイクル数、試験手順、目視可能な変化
熱曝露 ガスケットでの温度、曝露時間、コンディショニング手順
合否基準 合意された閉鎖荷重制限、接触要件、寸法公差、該当する機器試験

寸法をまとめた単純なスプレッドシートのほうが、「コアは非常に高圧縮性である」という単一の記述よりも、エンジニアリングバイヤーにとって役立つことがある。これにより、バイヤーは利用可能なラッチ力内でガスケットが指定された高さに達するかどうかを判断できるようになる。


コアの形状と温度定格を混同しない

オタマジャクシ型ガスケットの作動限界は、カバーファブリック、コーティング、コア合金、ステッチ、およびシールラインでの曝露状況など、アセンブリ全体に依存する。中空メッシュが、同一の合金および構造系統の中実メッシュよりも本質的に低いまたは高い温度定格を意味するわけではない。

同様に、ステンレス鋼から Inconel ベースのコアへの変更は、中空形状と充填形状の間の変更とは別のエンジニアリング上の決定である。合金の選定にあたっては、実際のコア温度、雰囲気、酸化、および関連する化学的曝露を考慮する必要がある。

オーブンの公称チャンバー設定のみを温度入力として使用することは避けてください。ガスケットは、ドアフレーム、耐火ライニング、接触面、熱風経路に対する相対的な位置により、異なる温度を経験する可能性がある。


異なる対応を必要とする3つの交換時の問題

問題 1: ガスケット交換後にドアがラッチされない

交換後の自由高さ、設置された隙間、テイルの位置、および閉鎖時の実際の負荷を確認してください。異なるコア構造が原因となっている可能性がありますが、大きすぎるバルブ寸法や位置の狂った保持金具でも同様の症状が発生する可能性があります。単に無理にラッチを閉めようとしないでください。

問題 2: 繰り返し使用した後、ガスケットがフレームに接触しなくなる

残留変形、保持バーの下での移動、損傷したコーナー、およびドアの整合の変化を点検してください。回復試験は候補のコアを比較するのに役立ちますが、接触損失をコア材料単体から診断することはできません。

問題 3: 金属コアがそのまま残っているのにカバーがほつれる

これは、露出したファブリックと機器の接触経路に注意を払う必要があることを示しています。内部のメッシュ補強は、外側カバーの摩耗を自動的に防ぐわけではありません。鋭いエッジ、スライド運動、および別のテキスタイルや個別に指定された外部保護構造の必要性を確認してください。

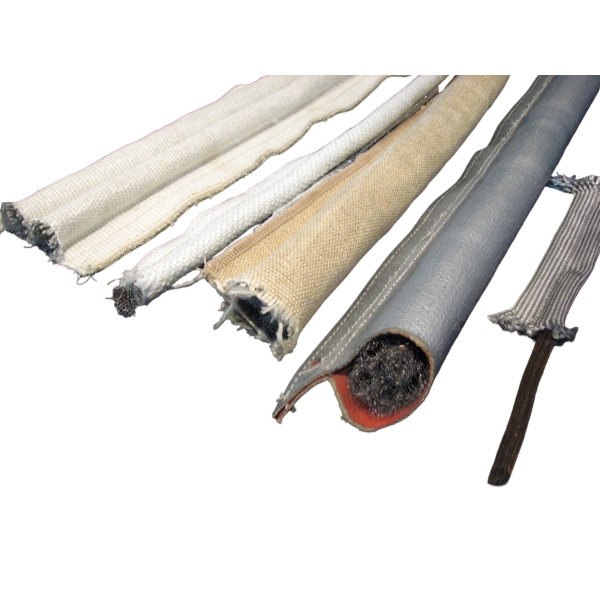

custom tadpole gasket

メッシュコアの選定が重要となる用途

For 工業用オーブンドアの場合、利用可能なラッチ負荷とドア周囲の変動が決定の要となることが多い。カタログのバルブ径のみで発注するのではなく、機器の設置ギャップで候補を比較してください。

For 炉のアクセスパネルの場合、負荷と復元力に加えて熱的曝露も評価する。適切なコアであっても、不適切なカバーやステッチ材料を補うことはできない。

For ダクトカバーおよびダンパー、差圧、振動、開閉頻度、許容漏れ量を考慮してください。テキスタイル製タドポールガスケットは、結合部全体の検証なしに気密性や耐圧性があると見なすべきではありません。

対象:隙間が不均一な大型アクセスドア、閉鎖時の最小および最大隙間を測定してマッピングしてください。オープンセンターコアの検証も検討の価値がありますが、最も狭い領域と最も広い領域の両方が、選択したガスケットの検証済み動作範囲内に収まる必要があります。


カスタムワイヤーメッシュコアタドポールガスケットの指定方法

試作または継続的なOEM供給については、寸法記入済みの図面と動作条件シートを送付してください。既存のコアが不明な場合は未確認と表記し、確認用に切断面の写真または代表サンプルをご提供ください。

見積依頼(RFQ)項目 提供する情報
用途 オーブンドア、加熱炉パネル、ダクトカバー、ダンパー、またはその他の特定の結合部
カバー グラスファイバー、シリカ、セラミック、処理済みテキスタイル、またはその他の必要なカバー
コア合金 ステンレス鋼、指定の耐熱合金、または不明
コア形状 中空ニットメッシュ、充填メッシュ、または不明。切断面の画像・証拠を含めてください
バルブ寸法 自由高さおよび幅、またはバルブが丸型の場合は直径
テールおよびプロファイル テールの幅、厚さ、全体幅、および取り付け位置
取り付け時の隙間 バルブ接触線における最小、最大、および公称の閉鎖高さ
閉鎖荷重 利用可能なラッチ力、または必要な力-変位基準(判明している場合)
使用環境 連続使用温度および最高温度、暴露時間、振動、サイクル周波数
注文形式 カット長、連続材、またはコーナーの詳細を備えた完成フレーム
数量 サンプルおよび予想生産量
根拠資料 原図、サンプル、写真、または既存の仕様書

図面に基づく開発および継続的な供給については、BSTFLEXのカスタムタドポールガスケットメーカーページをご覧ください。より幅広いカバー・芯材製品群については、タドポールガスケットおよびタドポールシール製品をご覧ください。


中空および中実メッシュコアに関して購入者からよく寄せられる質問

ソリッドメッシュとは、ガスケットの中に固形のスチールロッドが入っているという意味ですか?

いいえ。この製品カテゴリーにおいて、それはより高密度または充填された金属メッシュ構造を指します。編組みワイヤーメッシュの芯材は、剛性の高い金属バーとは異なります。

中空芯材のほうが常に圧縮しやすいのでしょうか?

普遍的なルールは存在しません。中空形状は内側への変形経路を提供できますが、実際の荷重-たわみ特性は、線径、編み密度、完成時のバルブ寸法、被覆のテンションによって決まります。

ステンレススチールの芯材は自動的にソリッドメッシュコアになりますか?

いいえ。ステンレススチールは合金の分類を示すものであり、中空または充填メッシュは構造を示すものです。購買仕様書で両方を確認してください。

充填メッシュガスケットのほうが常に長持ちしますか?

必ずしもそうとは限りません。耐用年数は、動作温度、圧縮、サイクル、被覆の摩耗、化学的曝露、取り付け形状、およびガスケットの使用状況にも依存します。

既存の中空コアシールを充填メッシュに交換することはできますか?

技術的な検討を行えば可能な場合がありますが、代替によって芯材の構造が変化します。交換を承認する前に、取り付けギャップ、締付荷重、復元性、および機器全体のシール性を検証してください。

カスタム見積もりを依頼する際の最適な出発点は何ですか?

ガスケットの断面形状、利用可能なドアギャップ、動作条件、必要な長さ、および数量を提供してください。用途に定義された締付力や漏れ要件がある場合は、公称外径だけを要求するのではなく、その要件も含めてください。


検証済みの動作特性に基づいて芯材を選択する

中空メッシュコアと充填メッシュコアの実用的な違いは、柔らかさの抽象的な順位付けではありません。それぞれの完成品ガスケットが機器の実際の荷重、ギャップ、動作サイクルに対してどのように反応するかです。芯材構造を利用して候補を絞り込み、その後、必要な設置高さおよび使用条件に対してガスケットを適格評価してください。

BSTFLEXでは、グラスファイバー被覆の中空ステンレススチールコアおよびグラスファイバー被覆のステンレススチールコア構造をOEMまたは交換提案の出発点として検討できます。ソリッドまたは充填メッシュのバリエーションを承認モデルとして扱う前に、明示的に特定してください。

カスタムタッドポールガスケットのお見積もりについては、芯材の仕様、ガスケットの図面、および取り付け要件をBSTFLEXまでお送りください。
