電気配線用 HTG ファイバーグラススリーブ：仕様選定のポイント

作業台上の電線に適合するスリーブであっても、端子を圧着した後は取り付けが困難になる場合があります。また、モータ巻線、高温の家電部品、鋭利な金属端の近くに配置される可能性もあります。これらの詳細は、注文するスリーブに影響を与えます。電気配線の場合、有用な出発点は、直径や温度の数値単独ではなく、完成したアセンブリとその使用条件です。

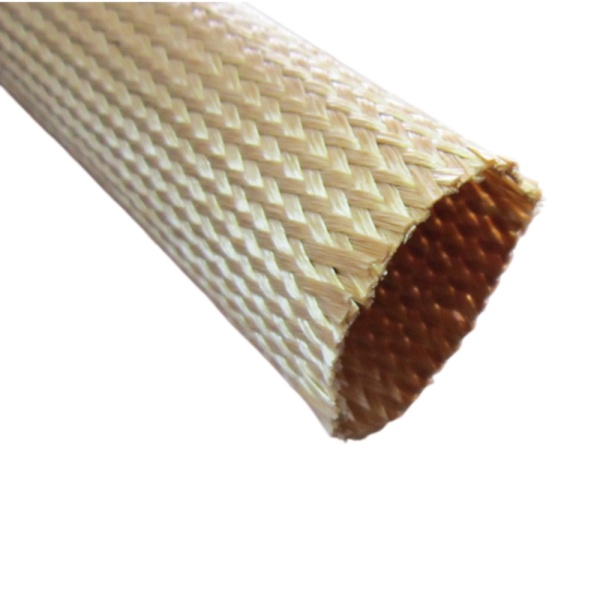

BSTFLEXのHTGグラスファイバースリーブは、無アルカリEガラスヤーンを編組し、熱処理を施した上で柔軟性のある樹脂を浸透させたものです。製品ページでは、電気機械、モータ、家庭用電化製品における配線の絶縁および機械的保護用途として掲載されています。以下の注記は、その説明を実行可能な購買仕様に変換する方法を示しています。

取り付けられた状態の電線から確認を開始する

絶縁体、スプライス、接合部、および後から取り付けできないコネクタを含め、スリーブが通過しなければならない最大の外径を測定します。必要な被覆長さとスリーブの端部が収まる位置を記録します。取り付けにおいてハウジングへの引き通しや曲げ作業が含まれる場合は、実際の経路でサンプルを試作してください。公称電線サイズは完成したハーネスを表すものではありません。

HTGの製品ページには、0.5 mmから30 mmまでの公称内径が記載されており、サイズごとに異なる内径公差と肉厚範囲が設定されています。必要な公称内径を指定し、そのサイズの公差を最大取り付け形状と、ぴったりフィットするために必要な最小直径の両方に対して確認してください。反復生産の場合は、完成カット長さとアセンブリが許容できるばらつきの範囲を指定します。

熱がスリーブに到達する状況を説明する

スリーブの設置場所における通常温度、その露出時間、および起動や異常状態などの短時間の事象をサプライヤーに伝えます。HTGの仕様には、使用温度範囲が-30°C～350°C、短時間のピークが400°Cと記載されています。また、耐熱クラスCも掲載されています。これらは公表されている製品数値であり、電線や家電アセンブリ全体の耐熱温度を確定するものではありません。導体絶縁体、近くの部品、および承認要件については、引き続き個別の確認が必要です。

スリーブが高温部品に接触する場合は、接触点を示すスケッチや写真を添付してください。代わりに近くの表面から熱が伝わる場合は、隙間、空気の流れ、およびすでに設置されているシールドについて記載します。これにより、局所的な接触の問題と筐体内の一般的な周囲熱を区別しやすくなります。

選択したサイズの電気試験について合意する

製品ページには0.5 kV～1.5 kVの破壊電圧範囲が記載されています。見積対象の直径と構造にどの結果が適用されるかを確認し、試験方法と条件を要求してください。製品ページに記載された範囲を、すべてのスリーブサイズの定格として扱ったり、設置された配線システムの試験の代用として扱ったりしないでください。

モータリード線や家電製品の配線については、スリーブがすでに絶縁されている導体の上の追加保護層であるか、あるいは認証を取得しようとしている絶縁システムの一部であるかもサプライヤーに伝えてください。その区別によって、設計チームが必要とするドキュメントが決まります。特定の規格や顧客試験が必須である場合は、照会時にその正確な名称を送付してください。

樹脂仕上げと組み立て工程を確認する

HTGは樹脂を浸透させたガラス編組品です。仕上げは製品仕様の一部であるため、スリーブ装着後に使用する巻線ワニス、ポッティング材、接着剤、洗浄剤、または加工熱も含めて記載してください。実際の工程との適合性を確認し、切断、通し、最終組み立ての後にサンプルを検査します。工程で異なる表面や別のコーティングが必要な場合は、生産長さを注文する前に協議してください。

シリコーンゴムの外層は別構造です。シリコーンコーティングされたスリーブを特に求める要件については、シリコーンゴムコーティンググラスファイバースリーブの製品を参照し、記載されている特性と試験データをHTGバージョンと比較してください。両者は個別の仕様と検索用語を持つ必要があります。

実用的な問い合わせを送付する

簡潔な技術要約は、一般的なキーワードの長いリストよりも時間を節約できます。以下を含めてください。

• 用途: モータリード線、家電ハーネス、またはその他の電気アセンブリ。
• 完成した電線または接合部の外径、およびスリーブが通過しなければならない形状。
• 必要な被覆長さ、カット長さ公差、および組み立て方法。
• スリーブ位置での通常温度およびピーク温度（露出時間を含む）。
• 電気試験または顧客仕様書（必要なドキュメントを含む）。
• ワニス、接着剤、洗浄化学薬品、またはその他のプロセス材料との接触。
• 希望する色、注文数量、およびサンプル試作が必要かどうか。

BSTFLEXでは黒とライトブラウンを標準色として掲載しており、リクエストに応じてその他の色も対応可能です。製品ページにはサイズごとのロール長さも記載されているため、選択した直径の正確なスプール長さと梱包を確認してください。完成した要約をHTGグラスファイバースリーブ製品ページから送信し、適合するサンプルと見積もりを依頼してください。
