農業機械用ポリプロピレン織布ホーススリーブ：適合性、摩耗、供給

農業用油圧ホースは、清潔で静止した環境で使用されることはほとんどありません。トラクター、ローダー、収穫機、および装着型作業機では、ホースは関節部を通過したり、鋼製ブラケットの横を通ったり、埃や作物の残渣が付着したり、長時間の作業サイクル中に繰り返し表面と接触したりします。

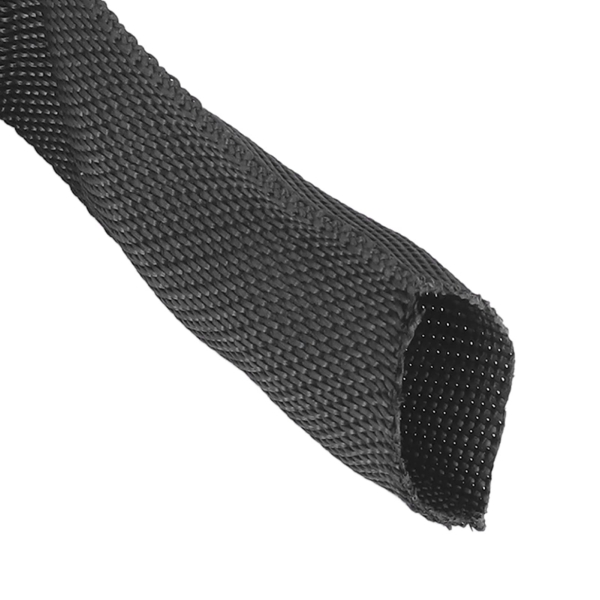

ポリプロピレン製の織布ホーススリーブは、軽量の繊維製カバーで、機械的な摩耗箇所における直接的な摩耗を軽減し、油圧ラインを整理するために使用されます。OEMおよび交換部品の購入において重要なのは、ホースがどこで擦れているのか、スリーブをどのように取り付けるのか、必要な仕上がりサイズはどれくらいなのか、そして材料を組立ラインまたはサービスネットワークにどのように供給するのか、といった点です。

BSTFLEXポリプロピレン製ホース保護スリーブ油圧ホース、空気圧ライン、ケーブル、チューブなど、機械的摩耗にさらされる箇所に適した織布製の保護材です。このガイドでは特に農業機械用途に焦点を当て、織布ポリプロピレン製スリーブとらせん状ホースガードを区別して解説しています。

袖を選ぶ前に摩耗ゾーンをマッピングする

スリーブカタログではなく、機械本体から始めましょう。ホースが別のホース、ブラケット、フレーム、ガード、クランプ、または可動構造物と接触する正確な箇所をマークします。次に、接触が継続的に発生するのか、ステアリングを最大まで切ったときのみ発生するのか、作業機の持ち上げ時のみ発生するのか、またはその他の動作条件下で発生するのかを確認します。

農業機械における摩耗箇所としては、ローダーのブーム配管、トラクターの関節部、3点ヒッチライン、前後作業機の接続部、ハーベスターのヘッダー回路、油圧パワーパック、補助ホース束などが挙げられます。これらの箇所すべてに油圧ホースが使用されているからといって、同じスリーブがすべての箇所に自動的に適合するとは限りません。

配管経路自体に許容できない鋭利なエッジ、挟み込み箇所、または曲がりが生じる場合は、外部スリーブに頼る前にその問題を修正してください。織布製の保護材は、適切なホースの配管経路や支持構造の代わりではなく、あくまでも摩耗層として機能するべきです。

完成したホースの外径に合わせてスリーブを選択してください。

完成したホースの実際の外径を使用してください。公称内径とダッシュサイズは、保護スリーブが適合する外径を定義するものではありません。ホース束の場合は、想定される配管配置における束全体の形状を指定してください。

平置き時の幅とホースの外径を、あたかも同じ寸法であるかのように直接比較しないでください。見積もられた構造に対してサプライヤーが推奨する適合範囲を確認し、選択したサイズを代表的なアセンブリで検証してください。

スリーブが継手の上を通る必要があるかどうかを確認してください。

管状のポリプロピレン製繊維スリーブは通常、端部へのアクセスが必要です。ホースアセンブリに継手を取り付ける前にスリーブを装着する場合、ホース本体が主要なサイズ要件を決定する可能性があります。スリーブをアセンブリ後に取り付ける場合は、最大の継手が重要な貫通寸法となる可能性があります。

ホース組立業者と取り付け手順について話し合ってください。スリーブは、圧着、圧力試験、ホースの識別、最終検査の妨げにならないようにしてください。継手との干渉を避けるためだけに、より大きなスリーブが必要になる場合は、サイズを承認する前に、組立品全体をサンプルとして確認してください。

既に設置済みのホースで、使用可能な端部アクセスがない場合、管状のPPスリーブは最適な構造ではない可能性があります。油圧ホース保護具の選択ページ筒状の織物スリーブを巻き付け型の製品として扱うのではなく、適切な取り外し可能なソリューションを比較検討する。

ホースが実際に動くスリーブを点検してください

農業機械は非常に動的な構造をしています。機械が停止しているときはホースが正しく保護されているように見えても、ステアリング、ブーム、ヒッチ、または作業機が別の位置に移動すると、フレームや隣接するホースに接触する可能性があります。

承認された初回製品またはサービス評価の際に、機械の想定される動作経路に沿って保護された経路を検査します。特に以下の点に注意してください。

• 関節部および操舵部。
• ローダーおよびブームの旋回部。
• 3点ヒッチと作業機接続ポイント。
• ブラケットまたはガイドを通過するセクション。
• 互いに相対的にずれるホース束。
• 作物残渣、土壌、または繰り返し清掃される場所。

スリーブは、新たな制限を生じさせることなく、想定される摩耗領域上に留まるようにしてください。ホースメーカーが定める曲げ半径、および機器メーカーが定める配管経路と固定方法の要件を遵守してください。

摩耗保護とホース破損防止を分離する

織り込みポリプロピレン製の耐摩耗スリーブと、認証済みの油圧破裂封じ込めシステムは、同じ製品カテゴリーではありません。耐摩耗性は外部摩耗の軽減に役立ちますが、それ自体でホースの破裂封じ込めや高圧のピンホールジェットからの保護を保証するものではありません。

一般的な農業用摩耗用途では、PP繊維スリーブの適合性、耐摩耗性、柔軟性、設置性、および環境暴露性を考慮して仕様を指定してください。プロジェクトで破裂防止、ピンホール漏れ防止、または人体への体液注入防止が必要な場合は、製品固有のシステム試験結果の証拠を要求し、その用途で検証済みの構造を使用してください。

スリーブは、損傷した油圧ホースを隠したり、再び使用するために使用してはなりません。機械およびホースの製造元の点検および交換に関する指示に従ってください。

「耐薬品性」という包括的な用語を使うのではなく、現場の環境を具体的に説明してください。

ポリプロピレンは、その優れた耐湿性および耐薬品性から多くの産業用途で選ばれていますが、実際の環境との適合性については必ず検討する必要があります。農業機械は、機械の種類や工程によっては、作動油、グリース、肥料、洗浄剤、農薬、燃料、その他の物質に接触する可能性があります。

物質の適合性を評価する際には、物質の種類、濃度、温度、曝露時間、および接触が偶発的な飛沫、繰り返しの汚染、または継続的な浸漬のいずれであるかを特定してください。一般的なポリマーの説明が、すべての農薬との適合性を保証するものではないことにご注意ください。

屋外での使用では、日光、温度変化、泥、繰り返しの洗浄といった要因が加わる可能性があります。耐紫外線性、耐候性、または特定の環境試験が必要な場合は、見積依頼書にその要件を記載し、見積書に記載されたスリーブ構造に関する裏付けとなるデータを要求してください。

ロール状の供給とカット済みのピースのどちらを選ぶか決めてください

農業機械メーカー、油圧ホース販売店、交換部品販売業者などは、同じ繊維製スリーブを異なる供給形態で必要とする場合があります。すべてのスリーブが同じ形態で供給されると決めつけるのではなく、見積もり段階で供給形態について話し合うようにしてください。

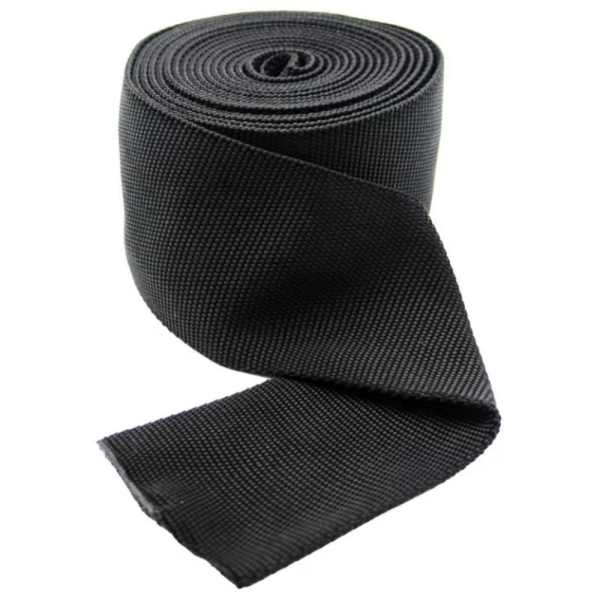

ロール状の供給は、多くの部品番号にわたって材料を現地で切断するホース製造工場に適しています。事前に切断された部品を使用することで、現地での取り扱いを減らし、安定したOEMアセンブリを実現できます。メートルあたりの価格だけでなく、使用可能な材料、切断、識別、梱包、組み立て作業費についても見積もりを比較してください。

類似サイズを管理するには部品番号を使用します

倉庫や組立台では、複数の黒い布製スリーブがほとんど同じように見えることがあります。繰り返し生産する製品については、承認されたサイズと構造を、合意された部品番号の下に記録してください。印刷や特殊なラベル貼付が必要な場合は、生産仕様に含める前に、該当製品でそれが可能であることを確認してください。

購入図面または仕様書には、少なくとも材質、スリーブサイズ、仕上がり長さまたはロール形状、色、包装、および改訂レベルを明記する必要があります。サプライヤーが糸の構造、織物構造、またはその他の管理対象特性を変更する場合は、新しいサンプル承認が必要かどうかを確認してください。

実際のトラクターまたは作業機アセンブリにスリーブを取り付けてサンプルを採取する

有用なサンプル承認は、「ホースに合うか？」という質問以上の答えを提供する必要があります。完全な組み立てを確認し、記録してください。

• スリーブが必要な継手を通過するかどうか。
• ホース本体に沿って、取り付けた際の適合性が許容範囲内であるかどうか。
• 摩耗領域全体が覆われたままかどうか。
• スリーブがクランプや可動部品に接触しないかどうか。
• アセンブリが検査および識別可能であるかどうか。
• 切断長さと梱包が組み立て工程に適しているかどうか。

機器に異なるホースサイズの油圧回路が複数ある場合、スリーブサイズは一律で済むと考えてはいけません。部品番号を標準化することで複雑さを軽減できますが、それは各構成を事前に確認した後に行うべきです。

ポリプロピレン製織布ホーススリーブについて購入者からよく寄せられる質問

ポリプロピレン製の織布スリーブは、PP製のらせん状ホースガードと同じものですか？

いいえ。この製品は繊維製の管状スリーブです。スパイラルガードはプラスチック製のプロファイルを巻き付けて使用するため、取り付け方法、構造、購入仕様が異なります。ホース保護材の選定や見積もりを行う際は、これら2つの製品グループを分けてご検討ください。

ホース束にPP繊維スリーブを使用できますか？

適切な束であれば検討可能ですが、束全体の形状を測定し、移動やメンテナンスに適した配置になっていることを確認してください。外側のスリーブだけでは、束内部の個々のホースを分離することはできません。

農業機械に必要な情報は何ですか？

ホースの外径、継手のサイズ、保護長さ、機械の種類、配管経路の写真または図面、摩耗箇所、動作動作、想定される流体または化学薬品、数量、および希望する供給形式を提供してください。

ポリプロピレン製のホーススリーブは、油圧作動油の注入による怪我を防ぐことができますか？

材質や耐摩耗性から判断しないでください。流体注入および破裂封じ込め機能には、規定された条件下での製品固有のシステム試験が別途必要です。

ポリプロピレン織布ホーススリーブのサンプルまたはOEM供給をご希望の場合はお問い合わせください。

BSTFLEXの場合ポリプロピレン製ホース保護スリーブホースの外径、最大継手形状、必要な保護長さ、機械または装置の種類、摩耗条件、および希望するロール状またはプレカット状の供給形式をお知らせください。

サンプル数量、生産数量、色、識別、パッケージ、および必要なテスト文書を含めてください。BSTFLEXは、カスタム寸法と生産要件をレビューできます。OEMおよびカスタム製造サービス。

油圧ホースの図面、機器の写真、または購入仕様書を添えて、BSTFLEXまでお問い合わせください。その他の摩耗、改修、熱または機械的保護のニーズについては、完全な油圧ホース保護範囲。
