ファイバーグラス編組ホーススリーブ：伸縮性、被覆率、切断面の処理

グラスファイバー編組ホーススリーブは、見積書上では単純に見えるかもしれません。直径と長さを選び、ホースに被せるだけです。しかし、実際の製造工程では、編組の形状が重要になります。管状の編組が太いホース、曲がり部、または継手を通過する際に膨張すると、取り付け後の長さや表面積が変化する可能性があるからです。

OEMでの購入においては、グラスファイバー編組スリーブは、公称直径だけでなく、仕上がり寸法と取り付け時の被覆範囲に基づいて指定されるべきである。裁断方法と端部処理についても、事前に裁断された部品を生産に回す前に合意しておく必要がある。

BSTFLEXグラスファイバー編組ホーススリーブ本製品は、ホース、パイプ、ケーブルアセンブリ周辺の機械的摩耗保護および基本的な熱緩衝を目的としています。このガイドでは、編組線の膨張率、必要な設置長さ、切断端の処理方法という、購入に関する3つの実用的な疑問点に焦点を当てています。

編み込みスリーブの直径と長さが関連している理由

管状の組紐は、斜めに交差する糸で構成されています。スリーブをより大きな直径に押し込むと、組紐が放射状に開き、糸の角度が変化します。これにより、スリーブは曲がりや不規則な形状にも適合しますが、同時に軸方向にスリーブを短くすることもできます。

短縮量は一律の割合ではなく、編組構造、弛緩時の直径、ホースの直径、継手の形状、スリーブが拡張限界にどれだけ近い状態で使用されているかによって異なります。そのため、弛緩時の切断長さがホース上の最終的な保護長さと必ずしも一致するとは限りません。

繰り返し使用するOEMアセンブリの場合は、提案されたスリーブを実際のホースまたは代表的な治具でテストしてください。スリーブを承認済みのアセンブリに取り付けた後、弛緩時の切断長さと取り付け後の被覆率の両方を記録してください。

最大の通過寸法を測定する

完成したホースの外径から始めますが、そこで止まってはいけません。スリーブを継手取り付け後に装着する場合は、取り付け経路にある最大のカップリング、フェルール、コネクタ、またはトランジションが、使用可能な最小拡張量を決定する可能性があります。

スリーブは物理的には大きな継手を通過できるものの、ホース全長にわたって最大膨張に近い状態で動作する必要がある場合は、製造上の選択肢としては不適切となる。過度の膨張は編組を広げ、繊維被覆率を低下させ、弛緩時の長さと設置時の長さの差を拡大させる可能性がある。

「継手の上を通れる」と「ホース本体に適合する」を分けて考えてください。

2つの確認事項があります。1つ目は取り付け時のクリアランスです。スリーブは最大の継手を通過できるほど十分に拡張できますか？2つ目は動作時の適合性です。取り付け後、スリーブはホース本体に適切に収まり、緩みや編組の開きが大きすぎませんか？

継手がホースよりはるかに大きい場合、単一の公称スリーブサイズでは最適なバランスが得られない可能性があります。サイズを承認する前に、実際の組み立てを評価してください。別の取り付け構造が必要な場合は、油圧ホース保護具の選択ページ不適切な編組スリーブを無理やりアセンブリに被せるのではなく、他の選択肢を比較検討する。

カット長さだけでなく、設置範囲も指定してください。

プレカットされたOEM部品の場合、図面では以下を区別する必要があります。

• リラックスカットの長さ：組み立て体に被せる前のスリーブの測定長さ。
• 設置済みカバー範囲の長さ：スリーブを取り付けて配置した後に、実際に覆われるホースの長さ。
• 保護が必要な区域:ホース図面のうち、使用中に常に覆われていなければならない部分。

これらの値は必ずしも同一ではありません。組み立て時にスリーブが大幅に拡張する必要がある場合、弛緩状態の部品は最終的な被覆要件よりも長くする必要があるかもしれません。

スリーブの構造とホースのサイズが正確に適合していることが検証されていない限り、一般的なパーセンテージ許容値を使用しないでください。より確実な方法は、サンプルを取り付けて結果を測定し、その部品番号に対して承認された切断長さを記録することです。

曲がり部および直径変化部における被覆範囲を確認してください。

まっすぐなホースでは密に見える編組も、曲がり部分や太い部分では異なる開き方をすることがあります。最終的な組み立て品は、曲がり部分、ホースと継手の接合部、クランプ、摩耗しやすい箇所など、最も重要な部分を点検してください。

視覚的な管理と購買管理のために、製品における許容範囲の定義を明確にしてください。用途に応じて特定の編組密度、表面被覆率、または重なり具合が必要な場合は、「密な編組」や「高耐久性」といった用語に頼るのではなく、承認済みのサンプルまたは測定可能な仕様で定義してください。

スリーブは、取り付け時にホースカバーを損傷したり、保護編組を変形させたりするほどきつく締め付けてはいけません。また、想定される摩耗ゾーンからずれてしまうほど緩すぎてもいけません。

プレカット材を注文する前に、切断端面の管理計画を立ててください。

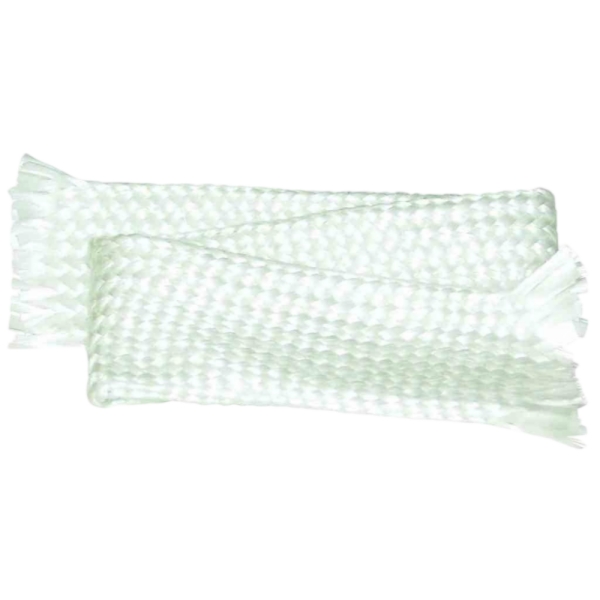

プレーンなグラスファイバー編組は、切断時にほつれることがあります。ほつれの程度は、糸の種類、編組構造、表面処理、切断方法によって異なります。再生産の場合は、最初のロットが承認される前に、サプライヤーがどのように切断し、端部を処理するかを明確にしてください。

熱可塑性編組スリーブに使用するホットナイフが、通常のグラスファイバーにも同じようにシールできるとは限りません。グラスファイバーは熱可塑性スリーブ材ではありません。適切な端部制御方法は、実際に供給される構造物に合わせて選択する必要があります。

製品の仕様および組立方法によっては、切断端の処理方法として、取り扱い中の承認済みの仮巻き、適合する仕上げテープ、機械式クランプ、指定されたバインダーまたはコーティング、あるいはその他の検証済みの終端処理方法を用いる場合があります。選択した処理方法は、承認されていない熱的、化学的、または設置上の問題を引き起こしてはなりません。

コーティングまたは処理済みのグラスファイバーをご希望の場合は、コーティングによって切断性、柔軟性、耐摩耗性、および端部仕上げがどのように変化するかを確認してください。確認せずに、コーティングされていないグレードからコーティングされたグレードに切断方法を変更しないでください。

切断受入基準を定義する

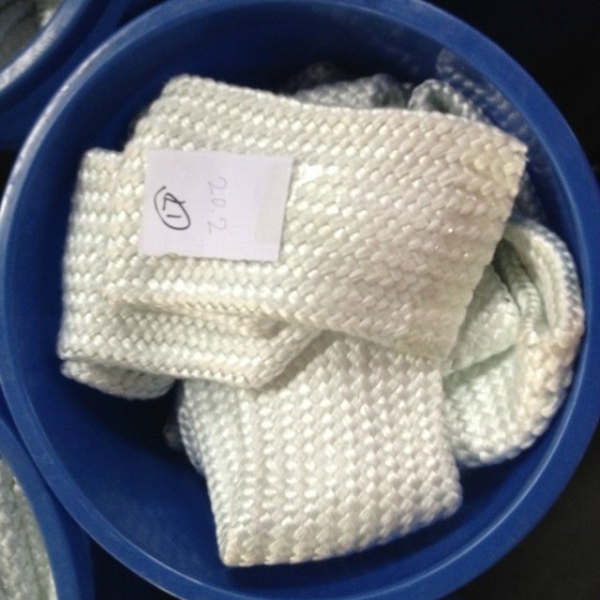

ロール状の供給部品とカット済みの部品は、さまざまな組立モデルに対応します。

ホース組立業者が現場で複数の長さに切断する場合、ロール状の供給が適切です。その場合は、ロールの長さ、ロールが連続している必要があるかどうか、接合部の処理方法、組立現場で承認されている切断方法を明記してください。

あらかじめカットされた部品を使用することで、現場での切断作業を減らし、既存の組立部品番号における再現性を向上させることができます。ただし、長さ公差、端部の状態、ラベル表示、および梱包について、より厳密な管理が必要となります。複数のSKUを扱うホースプログラムでは、公称スリーブ径だけでなく、部品番号による識別がより重要になる場合があります。

BSTFLEXは、連続長およびカットピース供給をサポートしています。グラスファイバー編組ホーススリーブ見積書で、必要な直径、ピースの長さ、総数量、および梱包形式を確認してください。

基本的なグラスファイバースリーブを耐火スリーブの主張に利用しないでください

グラスファイバーは不燃性ですが、それだけでコーティングされていないグラスファイバー編組が完全な防火システムになるわけではありません。p195製品は、耐摩耗性と基本的な熱緩衝を目的としています。直火、液体火災、またはより強い熱にさらされることが主な要件となる場合、検証済みの防火スリーブの代替品として選択すべきではありません。

専用のシリコンコーティングされた耐火スリーブが必要な油圧ラインについては、以下を参照してください。油圧ホース用防火スリーブ別々に扱うこと。2つの製品ファミリーの性能に関する証拠とターゲットキーワードは明確に区別すること。

OEMバイヤーがRFQに記載すべき事項

効率的なサンプル作成と見積もりプロセスのため、以下の情報をご提供ください。

• ホースの外径。
• 継手またはコネクタの最大外形寸法。
• 必要な設置面積（カバー範囲）
• 要求された緩和カット長（既に検証済みの場合）。
• 連続ロール状またはプレカット済みのピース状のどちらが必要か。
• 個数または総メートル数。
• 通常気温および最高気温条件。
• 主な摩耗原因とホースの動き。
• 切断面の処理が必要。
• 部品番号の表示および梱包に関する要件。

適合性が不明な場合は、ホースの図面または代表的なサンプルを送付してください。公称スリーブ径のみに基づいて選択するよりも、初回品の取り付け確認を行う方が信頼性が高くなります。

BSTFLEXは、アプリケーションレビュー、サンプル開発、およびリピート注文仕様をサポートします。OEMおよびカスタム製造サービス承認されたスリーブのサイズ、切断長さ、設置面積、および最終状態を記録し、将来の注文が同じ購入仕様に基づいて再現できるようにします。

購入者から寄せられる、伸縮性のあるグラスファイバー編組スリーブに関する質問

袖は伸びると短くなりますか？

可能です。半径方向の膨張により編組の形状が変化し、取り付け長さが短くなる場合があります。実際の変化は、スリーブの構造と取り付け時の直径によって異なります。一般的な収縮率を使用するのではなく、実際の組み立て品で切断長さを確認してください。

スリーブを選ぶ際は、ホースの外径を基準にすべきでしょうか、それとも継手の外径を基準にすべきでしょうか？

どちらの寸法も重要です。ホースの外径は通常の取り付け時の適合性を決定し、最大の継手またはコネクタは、スリーブを端から取り付ける際の貫通要件を決定します。

プレーンなグラスファイバー編組は、熱したナイフで密封できますか？

そう決めつけないでください。熱したナイフは熱可塑性編組スリーブの融着によく使用されますが、通常のグラスファイバーは熱可塑性材料とは異なる性質を持っています。実際のグラスファイバー構造に承認されている切断および端部制御方法を使用してください。

スリーブはあらかじめ裁断された状態で供給できますか？

BSTFLEXの製品ページには、連続長材とカット済み材の供給オプションが掲載されています。カット済み材のご注文の場合は、製造承認前に長さの許容誤差、端部の状態、識別情報、梱包方法を指定してください。

グラスファイバー編組ホーススリーブのサンプルまたは見積もりをご希望の場合は、お問い合わせください。

BSTFLEXの場合グラスファイバー編組ホーススリーブホースの外径、最大継手サイズ、必要な設置範囲、切断済みピースまたはロールの要件、数量、および動作条件をお送りください。

図面、サンプル、または購入仕様書を添えてBSTFLEXまでお問い合わせください。. アプリケーションに摩耗、後付けアクセス、炎への曝露、または機械的保護が組み合わさっている場合は、油圧ホース保護具の選択ページ注文前に適切な構造を比較検討する。
