グラスファイバーカバー付きステンレススチールコアのタッドポール型ガスケットは、工業用オーブンのドア、炉のアクセスパネル、断熱筐体、加工装置、およびOEMシーリングシステム向けに設計された、柔軟性のある高温対応シーリング材です。
このガスケットは、織り込まれたグラスファイバー製の外被とステンレス鋼製の内芯を組み合わせた構造になっています。グラスファイバー製の外被は断熱性、柔軟性、耐摩耗性を提供し、ステンレス鋼製の内芯はバルブの形状を支え、繰り返し圧縮・解放される際に必要な弾力性を提供します。
特徴的なバルブとテールの構造により、シール面と取り付け面が分離されています。ドアやパネルが閉じると、強化されたバルブが接合面に押し付けられ、表面の凹凸やシールの隙間を補正します。平らなテール部分は、クリップ、ネジ、リベット、クランプバー、または機器専用の取り付けシステムを使用して機械的に固定できます。
BSTFLEX社は、図面、サンプル、用途要件に基づき、バルブ径、テール幅、全長、ステンレス鋼コア構造など、お客様のご要望に応じた仕様のグラスファイバー製タッドポール型ガスケットを製造しています。特殊な熱シール条件に対応するため、異なるカバー処理や代替コア材料の開発も可能です。
注文（moq）:
1お支払い:
EXW, FOB, CIF, DDP, FCA, etc出荷港:
Shanghai, Ningboのグラスファイバーカバー、ステンレススチールコア、オタマジャクシ型ガスケットオーブン扉、炉の点検パネル、加熱筐体、加工装置、OEM用熱システム向けに設計された工業用熱シール材です。柔軟な織り込みグラスファイバー製の外被とステンレス鋼製の内芯を組み合わせることで、繰り返し圧縮と確実な位置決めが求められる用途に適した、弾力性のあるバルブアンドテール型ガスケットを実現しています。
グラスファイバー製のカバーは外部の断熱層を形成し、直線部分、角部、わずかに不規則なシール面において柔軟性を提供します。バルブ内部のステンレス鋼製のコアは、ガスケットの形状を維持し、開閉を繰り返す際の機械的なサポートを提供します。
BSTFLEXはカスタム製品を製造していますグラスファイバー製オタマジャクシ型ガスケットバルブ径、テール幅、全長、ステンレス鋼製コア構造など、様々な仕様に対応可能です。ガスケットは、お客様の図面、既存のサンプル、または機器の寸法に基づいて、OEM用途および交換用途向けに開発できます。
このオタマジャクシ型ガスケットの性能は、繊維製のカバー、金属製の芯、そして球状と尾部の形状の相互作用によって生まれます。
| 成分 | 材料 | 主な機能 |
|---|---|---|
| 外箱 | 織り込まれたグラスファイバー生地 | 熱保護、柔軟性、耐摩耗性に優れた繊維表面 |
| 内部コア | ステンレス鋼コア | 球根を支え、繰り返しの圧縮に対する弾力性を向上させます。 |
| バルブ | グラスファイバーで包まれたステンレスコア | 主要な圧縮シール領域を形成する |
| しっぽ | グラスファイバー生地 | 取り付けおよび保持部を提供する |
オタマジャクシ型ガスケットは、圧縮可能な球状の部分でシールを形成し、平らな尾部でガスケットを機器に固定します。
オーブンのドア、炉のパネル、または筐体が閉じると、接合面がバルブを圧縮します。ステンレス鋼製のコアは、設計された圧縮範囲内で変形し、バルブの構造的完全性を維持するのに役立ちます。
外側のグラスファイバー製カバーはコアの動きに追従し、機器部品間に柔軟な繊維状の接触面を形成する。
ドアが再び開くと、ステンレス鋼製の芯材が電球が元の形状に戻るのを助けます。このため、この構造は、運転中やメンテナンス中に繰り返し開閉される機器に特に適しています。

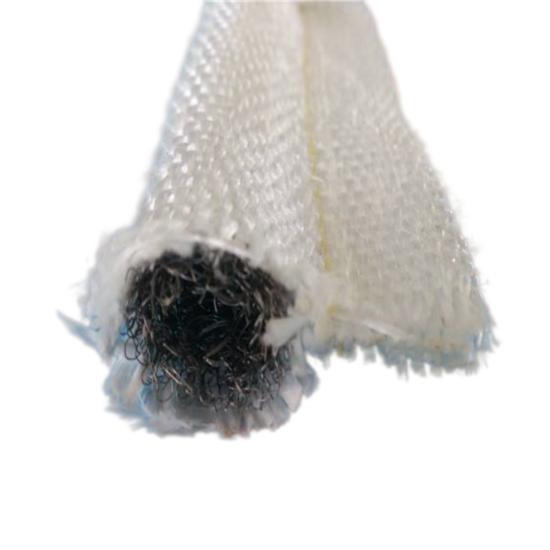

コア材は、タッドポール型ガスケットの性能に大きな影響を与える。
軟質繊維のみのコアと比較して、ステンレス鋼コアはより優れた機械的補強と形状安定性を提供します。これは、シールが頻繁な圧縮サイクル、振動、取り扱い、または機械的接触を受ける場合に特に有効です。
ステンレス鋼製コアの一般的な利点は以下のとおりです。
織物状のグラスファイバー生地は、柔軟性、寸法安定性、および高温に対する優れた耐性を兼ね備えているため、工業用熱シール材として広く使用されている。
繊維構造により、ガスケットは機器の形状に合わせて曲がり、わずかな凹凸にも適合すると同時に、金属製の芯材が周囲の部品と直接接触するのを防ぎます。
他の表面特性が求められる用途においては、使用条件に応じて追加の処理やコーティングを施したグラスファイバー構造物も開発される可能性がある。
グラスファイバー製のカバーとステンレス鋼製の芯材を用いたタッドポール型ガスケットは、中温から高温の工業用シール用途で一般的に選ばれています。
業界における類似構造は、約1000°F / 538°Cの使用温度を想定して公表されています。実際の許容使用温度は、グラスファイバーのグレード、ステンレス鋼コア構造、縫製材、圧縮状態、および周囲環境によって異なります。
BSTFLEXは、高温域に近い場所での連続運転の場合、最終的な材料選定を行う前に、実際の使用温度、暴露時間、設置条件を確認することを推奨します。
のグラスファイバー製ステンレス鋼芯入りオタマジャクシ型ガスケット幅広い熱機器に使用できます。例えば、以下のような機器に使用できます。
工業用オーブンの扉は、繰り返し温度変化にさらされ、頻繁に開閉されます。そのため、シールには耐熱性と安定した機械的圧縮力の両方が求められます。
Aグラスファイバー製オーブンドア用オタマジャクシ型ガスケットステンレス鋼製のコアにより強化されたバルブが実現し、ドアの閉鎖圧力に対応しながら、定められた密閉形状を維持します。
取り付け金具は、オーブンの設計に応じて、保持バーの後ろに固定するか、その他の機械的な固定方法を用いて固定することができます。
炉の点検パネルや機器の扉は、製造公差、熱膨張、繰り返し使用などにより、シールの隙間にばらつきが生じる可能性があります。
オタマジャクシ型ガスケットの圧縮可能な球状部分は、多くのドアシーリング用途において、薄くて平らな布製テープよりも効果的に寸法のばらつきを補正するのに役立ちます。
使用温度が標準的なグラスファイバー構造の実用的な範囲を超える場合は、シリカやセラミック繊維などの代替材料を検討することができる。
| 財産 | ステンレス鋼コア | グラスファイバーロープコア |
|---|---|---|
| 機械的補強 | より高い | より低い |
| 球根の硬さ | より体系的に | より柔らかい |
| 圧縮回復 | 繰り返しサイクリングに適しています | ロープの密度によります |
| 適合性 | コア構造によって制御される | 一般的に柔らかく柔軟性がある |
| 代表的な用途 | 工業用ドアと繰り返し使用されるパネル | 一般的な柔軟性のある熱シール |
ステンレス鋼とインコネルはどちらも、タッドポール型ガスケットの内部補強材として使用できますが、すべての用途で互換性があるわけではありません。
ステンレス鋼製の芯材は、実用的な材料コストで優れた機械的強度と熱性能が求められる場合にしばしば選択される。
より過酷な熱環境下や、金属コア自体に高い耐熱性が求められる用途では、インコネル製のコアが好ましい場合がある。
最終的な選択は、材料名だけではなく、連続使用温度、最高使用温度、雰囲気、機械的サイクル、および期待される耐用年数に基づいて行うべきである。
タッドポール型ガスケットは、全体の幅だけで選ぶのではなく、実際のシール隙間と取り付け方法に合わせて選ぶべきです。
BSTFLEXでは以下のカスタマイズが可能です：
| 製品タイプ | 高温対応オタマジャクシ型ガスケット |
|---|---|
| 外箱 | 織り込まれたグラスファイバー生地 |
| コア | ステンレス鋼コア |
| プロフィール | 平型取り付けテール付き電球 |
| 温度範囲 | グラスファイバーのグレード、コア設計、および使用条件によって異なります。 |
| 電球の直径 | カスタム |
| テール幅 | カスタム |
| 長さ | カスタム |
| 応用 | オーブン、炉、断熱ドア、パネル、産業機器 |
| OEM製造 | 図面またはサンプルに基づいて製作可能です。 |
交換用ガスケットは、カタログのサイズではなく、既存の機器の形状に合わせる必要がある場合が多い。
BSTFLEXは製造できますカスタムステンレススチールコアのオタマジャクシ型ガスケットによると：
特殊な用途向けには、シリカ繊維、セラミック繊維、玄武岩繊維、アラミド繊維、ステンレス鋼メッシュ、インコネルメッシュ構造など、代替のカバー材やコア材を開発することも可能です。
正確な見積もりを作成するために、可能な限り以下の情報をご提供ください。
これは、ステンレス鋼製の内部コアを織り込まれたグラスファイバー製の外被で覆った、バルブとテールを備えた断熱ガスケットです。バルブ部分は圧縮シールとして機能し、テール部分は取り付け面となります。
ステンレス鋼製の芯材はガスケットを補強し、バルブの形状を支え、圧縮と解放の繰り返しサイクルにおける弾力性を提供します。
代表的な用途としては、工業用オーブンの扉、炉の点検扉、断熱筐体、熱処理装置、乾燥炉、粉体塗装炉、OEM用加熱システムなどが挙げられます。
はい。BSTFLEXは、機器のシールギャップや設置設計に応じて、さまざまなバルブ径、テール幅、および全体形状を製造できます。
はい。異なる金属コア性能が求められる用途には、インコネルメッシュを選択できます。適切な材料は、温度、雰囲気、機械的要件によって異なります。
はい。既存のガスケットサンプル、断面図、または詳細な寸法を使用して、交換用または純正ガスケットの形状を作成できます。
BSTFLEXは製造していますグラスファイバーカバー、ステンレススチールコア、オタマジャクシ型ガスケット工業用オーブン、炉、熱処理装置、およびOEMシーリングシステム向け。
ガスケットの形状、バルブ径、テール幅、必要な長さ、動作温度、数量をお知らせください。既存のシールを交換する場合は、製品開発と見積もりのために写真、図面、または実物サンプルをご利用いただけます。
その他の建築物については、こちらをご覧ください。タッドポールガスケットおよびタッドポールシール製品群。
