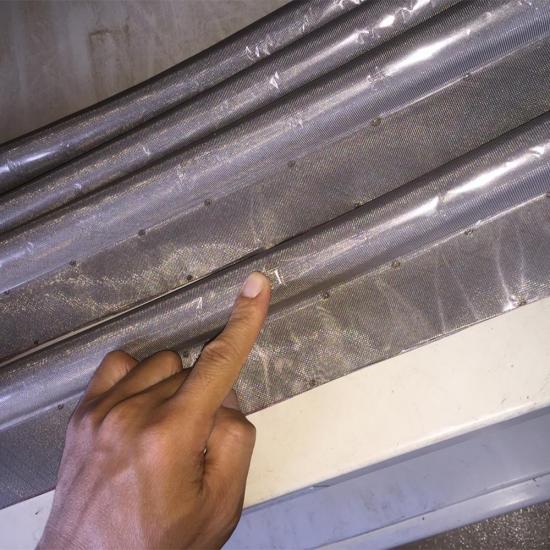

アルミ蒸着グラスファイバー製オタマジャクシ型ガスケット

のアルミ蒸着グラスファイバー製オタマジャクシ型ガスケットオーブンのドア、加熱装置、断熱筐体、点検パネル、カバー、および高温や輻射熱にさらされる産業機器向けに設計された、柔軟性のある熱シール部品です。

ガスケットはアルミ蒸着表面加工を施した織り込みグラスファイバー製外装カバー反射性のある外装は、露出したガスケット表面が吸収する放射熱の量を減らすのに役立ち、内部のコアは圧縮シールに必要な柔軟性と弾力性を提供します。

装置の設計に応じて、オタマジャクシ型ガスケットは、以下のような異なる内部コア構造で製造できます。亜鉛メッキ線芯または中空の柔軟なコアこれにより、必要な柔軟性、弾力性、取り付け形状、圧縮性の組み合わせに応じて、シーリングプロファイルを選択することが可能になります。

BSTFLEX社は、OEM機器、交換部品、特殊な熱シールシステム向けに、カスタム仕様のアルミ蒸着グラスファイバー製タッドポール型ガスケットを製造しています。バルブ径、テール寸法、全長、コア構造、プロファイル形状は、用途に合わせてカスタマイズ可能です。

反射性アルミ蒸着グラスファイバー構造

外側のカバーは、ガスケットの主要な環境保護層です。これは、放射熱を反射するように設計されたアルミニウム蒸着表面と組み合わせたグラスファイバー生地で構成されています。

この構造は、プロセスや加熱面からの放射エネルギーがガスケットに直接到達する高温機器周辺で特に有効です。熱を吸収するためにグラスファイバー基材だけに頼るのではなく、反射性の外面が放射エネルギーをガスケットから遠ざけるのに役立ちます。

ガスケット部品	主要機能
アルミ蒸着グラスファイバーカバー	露出した熱保護層を提供し、放射熱を反射します。
内部コア	オタマジャクシの形状が持つ、体格、弾力性、圧縮性を提供します。
シーリングバルブ	相手側の表面に押し付けられ、一次的な熱シールを形成する。
取り付けテール	ドア、フレーム、またはパネルにガスケットを取り付けるための専用セクションが設けられています。

アルミ蒸着表面が輻射熱の管理にどのように役立つか

放射熱は、直接伝導熱とは異なる挙動を示します。オーブン、炉、その他の熱機器内部の高温表面は、直接的な物理的接触がなくても、放射によってエネルギーを伝達することができます。

アルミ蒸着されたグラスファイバー製カバーの表面は反射性があり、ガスケット表面での放射熱吸収を低減できます。そのため、アルミ蒸着グラスファイバーは、高温機器表面に近い場所のシーリングに特に適しています。

反射層は、総合的な熱管理システムの一部として考慮されるべきである。実際のガスケット温度は、周囲の空気温度、放射強度、接触条件、気流、圧縮、および機器の設計によって変化する。

亜鉛メッキコアと中空コアのオプション

アルミ蒸着ガラス繊維製のオタマジャクシ型ガスケットは、様々な内部構造で製造できる。代表的な構造としては、亜鉛メッキ線芯と中空フレキシブル芯が挙げられる。

コア構造	デザイン特性	一般的な選定基準
亜鉛メッキワイヤーコア	内部的な補強とプロファイルのサポートを提供する。	構造的な安定性と弾力性をさらに高める必要がある場合に役立ちます。
中空構造	軽量かつ非常に柔軟なシーリング構造を提供します。	容易な圧縮性と表面の密着性が優先される場合に有効です。

適切なコアは、圧縮距離、取り付け構成、ドアの動き、必要な柔軟性、および動作環境によって異なります。BSTFLEXは、用途を検討した上で、最適なコア構造をご提案いたします。

オタマジャクシ型断面の圧縮シール

オタマジャクシ型ガスケットの最大の特徴は、球状部分と尾部からなる形状です。丸みを帯びた球状部分は圧縮可能なシール要素として機能し、尾部部分はガスケットの位置決めと固定に使用されます。

取り付け:テール部分は、ドア、フレーム、パネル、または機器の周囲に沿って取り付けられます。
位置付け:バルブは、接合するシール面と位置合わせされている。
圧縮：ドアやパネルを閉めると、電球が圧縮されます。
適合性：柔軟な形状は、接合面のわずかな変化にも追従します。
熱分離：圧縮されたガスケットは、開口部または接合部の周囲にバリアを形成する。

バルブの寸法と圧縮の適切さは重要です。過度の圧縮はコアを永久的に変形させる可能性があり、圧縮が不十分だとシール経路に隙間が生じる可能性があります。

熱性能

参照されているアルミ蒸着グラスファイバー製タッドポール構造は、約500°F (260°C)競合製品も、高温対応、耐熱衝撃性、放射熱反射を重要な特性として挙げている。:contentReference[oaicite:1]{index=1}

BSTFLEX製品の場合、最終的な耐熱温度は、選択されたグラスファイバー生地、アルミ蒸着コーティング、コア材、ガスケット形状、および実際の使用環境に基づいて決定される必要があります。

ガスケット自体の温度は、内部のプロセス温度と大きく異なる場合があります。そのため、材料構造を選定する際には、輻射熱、ドアやフレームを通じた熱伝導、空気の流れ、圧縮条件などを考慮する必要があります。

熱衝撃と繰り返し加熱サイクル

工業用ドアやカバーは、周囲温度と高温の間を繰り返し移動することがあります。これにより、シール機構内部で熱膨張と収縮が生じます。

柔軟なグラスファイバー構造により、このガスケットは多くの硬質なシーリング材よりも繰り返しの動きに柔軟に対応できます。また、選択されたコア材は、ドアの開閉サイクルにおける圧縮と復元に対するガスケットの反応にも影響を与えます。

急激な温度変化にさらされる機器の場合、ガスケット全体の構造は、熱衝撃、圧縮回復、および取り付け安定性を考慮して選定する必要があります。

アルミ蒸着ガラス繊維製タッドポール型ガスケットの用途

工業用オーブンドア

オーブンの扉や蓋の周りに使用することで、柔軟な断熱性を確保し、アルミ蒸着された表面が輻射熱の吸収を助けます。

暖房設備

ドア、パネル、アクセス開口部などに圧縮可能な断熱ガスケットが必要な、一部の暖房機器に適しています。

断熱筐体

保温キャビネット、アクセスドア、取り外し可能なカバーの周囲を密閉します。

金属鋳造設備

金属加工および鋳造装置における特定の熱シール用途に適していると考えられる。

断熱材

反射性のある外面は、放射熱への曝露が懸念される断熱設計に貢献することができる。

OEM機器

純正部品および交換用ガスケットプログラム向けに、カスタムプロファイルとコア構造を開発できます。

オーブンのドアと断熱筐体のシーリング

オーブンの扉や断熱パネルには、基本形状を損なうことなく繰り返し圧縮できるガスケットが必要です。タッドポール型ガスケットは、取り付け機能と主要な密閉機能を分離するため、外周部の密閉に適しています。

テール部分はドアやフレームに沿って配置でき、丸みを帯びたバルブ部分は相手面と向き合う。ドアが閉じるとバルブ部分が圧縮され、接触面が形成される。

アルミ蒸着されたグラスファイバー製のカバーは、シール部に反射性の熱表面を追加するため、この構造は、ガスケットが加熱機器からの放射エネルギーにさらされる場合に有効です。

アルミ蒸着ガラス繊維ガスケット構造の利点

要件	アルミ蒸着グラスファイバー製オタマジャクシ型ガスケット
放射熱	反射性のアルミ蒸着表面が、放射熱の方向転換を助けます。
熱シール	圧縮可能なオタマジャクシ型の球状素材が、ドアや開口部の周囲に柔軟なバリアを形成します。
柔軟性	グラスファイバー繊維と柔軟なコア構造により、湾曲したシール経路にも対応できる。
不規則な表面	圧縮可能なバルブは、接合面のわずかなばらつきに対応できる。
熱サイクル	適切な仕様を定めれば、柔軟な構造は繰り返しの加熱・冷却サイクルに対応できる。
コアセレクション	用途の要件に応じて、亜鉛メッキ線と中空芯の構成を選択できます。

カスタムアルミ蒸着グラスファイバー製オタマジャクシ型ガスケット

機器メーカーは、標準サイズでは代替できないガスケット形状を要求することがよくあります。ドアの形状、取り付けスペース、圧縮距離によって、適切なバルブとテールの寸法が決まります。

BSTFLEXは、設計図面、既存のガスケットサンプル、寸法仕様、または用途要件に基づいて、カスタム仕様のアルミ蒸着グラスファイバー製オタマジャクシ型ガスケットを製造できます。

カスタムパラメータ	構成
球根の直径	必要な圧縮力とシールギャップに合わせてカスタマイズします。
テール幅	設置可能な場所に合わせて設計されています。
テールの厚さ	設置方法に合わせてカスタマイズします。
ガスケットの長さ	ドア、パネル、またはフレームの寸法に合わせて製造されます。
コア構造	亜鉛メッキ線、中空線、またはその他の適切な形状。
プロファイル形状	OEM用途向けに、カスタム仕様のバルブおよびテール形状をご用意しています。

技術仕様

アイテム	仕様
製品タイプ	オタマジャクシ型ガスケット／オタマジャクシ型シール
外カバー	アルミ蒸着ガラス繊維生地
コアオプション	亜鉛メッキ線芯または中空芯
プロフィール	電球と取り付け金具
反射面	アルミ蒸着された外面
温度基準	材質や使用条件にもよりますが、最高で約500°F / 260°Cまで対応可能です。
耐熱衝撃性	適切に指定すれば、熱サイクルを伴う用途にも適しています。
球根の直径	カスタマイズ可能
尾部寸法	カスタマイズ可能
全長	カスタマイズ可能
プロファイル設定	カスタムプロファイルが利用可能です

アルミ蒸着グラスファイバーと標準グラスファイバーカバーの比較

どちらの構造も断熱材として使用できるが、放射熱にさらされた際の外面の挙動は異なる。

特性	アルミ蒸着グラスファイバー	標準グラスファイバー
外面	反射性アルミニウム表面	露出したグラスファイバー繊維
放射熱管理	放射熱を反射する	主に繊維の熱特性に依存する
熱遮断用途	輻射熱が設計上の考慮事項となる場合に最適です。	従来の熱保護用途に適しています
視覚的な表面	金属的な反射性	織物の外観
選考優先順位	放射熱反射と断熱シール	熱繊維保護およびシーリング

亜鉛メッキコアと中空コアの選択

内部コアは、ガスケットがどのように圧縮され、取り付けられるかに基づいて選択する必要があります。

亜鉛メッキワイヤーコア

亜鉛メッキされたワイヤーコアは、内部構造を強化し、取り扱い時や取り付け時にガスケットの形状を維持するのに役立ちます。柔軟なシール形状を維持しながら、ガスケットにさらなる内部サポートが必要な場合に適しています。

中空構造

中空構造により、軽量で圧縮性に優れたバルブが実現します。この形状は、比較的低い締め付け力でガスケットが容易に変形する必要がある場合や、接合面のばらつきに対応する必要がある場合に有効です。

最適な選択は、機器の設計によって異なります。BSTFLEXは、コア構造を推奨する前に、必要な圧縮力、シールギャップ、取り付け方法、および動作条件を評価することができます。

設置に関する考慮事項

適切な取り付けは、シール性能に直接影響します。ガスケットは、ドアやパネルの動きの間、バルブが接合面と常に一直線になるように取り付ける必要があります。

尾部は、機器の設計に適した固定方法を用いて固定する必要があります。取り付けシステムは、繰り返し動作中に過度の動き、ねじれ、またはずれが生じないようにする必要があります。

バルブを過度に圧縮してはいけません。ガスケットが変形しても、対向面との接触を維持できる十分な隙間を確保する必要があります。

OEMおよび交換用ガスケットの製造

BSTFLEX社は、OEM機器および交換用途の両方に対応する、アルミ蒸着ガラス繊維製のタッドポール型ガスケットを提供しています。

OEMプロジェクトの場合、設計図面を用いて必要な形状とコア構造を開発できます。交換プロジェクトの場合は、既存のガスケットサンプル、写真、寸法情報などを参考に、適切な形状を特定できます。

古いガスケットを測定する際には、永久的な圧縮と変形を考慮することが重要です。使用済みガスケットの圧縮寸法よりも、元の取り付けスペースとシールギャップの方が、一般的に有用な情報を提供します。

アプリケーション

工業用オーブンのドアシール
業務用オーブン用ドアシール
ストーブのドア用断熱シール
暖房機器のドア
熱密閉シール
熱チャンバーのアクセスパネル
産業機器カバー
金属加工設備
金属鋳造設備
断熱バリアアセンブリ
OEMサーマル機器
交換用サーマルガスケット

アルミ蒸着グラスファイバー製タッドポール型ガスケットの仕様の決め方

適切なガスケットを選定するためには、以下の情報を考慮する必要があります。

必要な電球の直径
尾部の幅と厚さ
ガスケットの全長
ドアまたはパネルの寸法
利用可能な圧縮ギャップ
動作温度
放射熱への曝露
熱サイクル周波数
必要なコア構造
取り付け方法
接触する化学物質またはプロセス媒体
既存のガスケットサンプルまたは図面

この情報を提供することで、公称寸法のみに基づいて形状を選択するのではなく、実際の機器に合わせてガスケットを設計することが可能になります。

よくある質問

アルミ蒸着グラスファイバー製タッドポール型ガスケットとは何ですか？

アルミ蒸着ガラス繊維製タッドポール型ガスケットは、アルミ蒸着反射面を備えた織りガラス繊維カバーで作られた、バルブとテールを備えた熱シールです。内部のコアは、圧縮シールに必要な柔軟な構造を提供します。

アルミ蒸着コーティングにはどのような効果があるのですか？

アルミ蒸着された表面は放射熱を反射し、保護層として機能します。特に、ガスケットを高温の表面や放射熱源の近くに設置する場合に有効です。

アルミ蒸着されたグラスファイバー製のオタマジャクシ型ガスケットは、何度までの温度に耐えられますか？

参照されているアルミ蒸着ガラス繊維構造は、約500°F / 260°Cまでの耐熱性を有しています。実際の動作能力は、特定のカバー、コーティング、コア、プロファイル、および使用環境によって異なります。:contentReference[oaicite:2]{index=2}

亜鉛メッキ芯と中空芯の違いは何ですか？

亜鉛メッキされたワイヤーコアは内部補強と形状支持を提供し、中空コアは軽量で圧縮性に優れたシーリング構造を提供する。適切な構成は、必要な圧縮強度と機械的特性によって決まる。

このガスケットはオーブンのドアに使用できますか？

はい。アルミ蒸着ガラス繊維製のオタマジャクシ型ガスケットは、ガスケットの構造と動作条件が適合するオーブン扉、ストーブ扉、断熱筐体などの用途に最適です。

アルミ蒸着された表面は放射熱を反射しますか？

はい。反射性のアルミ蒸着表面は放射熱を反射するように設計されているため、断熱材として、また高放射熱環境において有効です。

ガスケットは特注サイズで製造できますか？

はい。BSTFLEXは、図面、サンプル、または用途要件に基づいて、電球の直径、テール部の寸法、長さ、コア構成、プロファイル形状などをカスタマイズ製造できます。

BSTFLEX社は、アルミ蒸着ガラス繊維製ガスケットの交換部品を製造できますか？

はい。交換用ガスケットは、既存のサンプル、寸法測定値、設計図面、または用途情報に基づいて開発できます。
