PTFEコーティングされたグラスファイバーカバー、グラスファイバーコア、タッドポールガスケット

のPTFEコーティングされたグラスファイバーカバー、グラスファイバーコア、タッドポールガスケットは、ドア、カバー、ダンパー、ダクト、パネル接合部、筐体、その他、優れた耐薬品性と幅広い温度範囲に対応する弾力性のあるガスケットを必要とする機器向けに開発された、柔軟な熱シールソリューションです。

その構造はPTFEコーティングされた織り込みグラスファイバーカバーと共にグラスファイバーロープコアコーティングされたグラスファイバー製の外層は耐久性のある保護表面を提供し、グラスファイバー製の芯材は圧縮可能なシール部を形成し、取り付け時や繰り返し圧縮される際にガスケットの形状を維持するのに役立ちます。

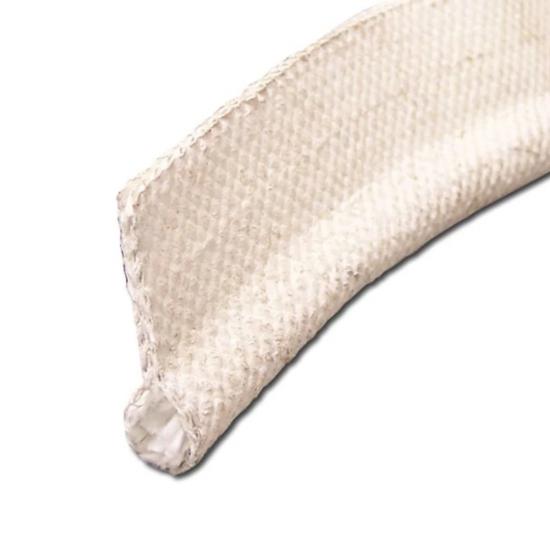

丸みを帯びたオタマジャクシ型のバルブは、接合面に接触するように設計されており、付属の尾部は実用的な取り付け部として機能します。この構造により、ガスケットは曲線や凹凸のあるシール経路に沿って動作し、ドア、カバー、アクセス開口部の周囲に柔軟なバリアを提供します。

BSTFLEX社は、OEM機器、交換部品、特殊シーリングシステム向けに、PTFEコーティングを施したグラスファイバー製オタマジャクシ型ガスケットを特注で製造しています。バルブ径、テール寸法、全長、形状は、用途に応じてカスタマイズ可能です。

PTFEコーティングされたグラスファイバーとグラスファイバーコア構造

このガスケットは、単一の層で全ての機能を果たすのではなく、2つの相補的な材料を使用しています。外側のPTFEコーティングされたグラスファイバー生地が露出した作業面を提供し、グラスファイバーの芯材がオタマジャクシのような形状に厚みと弾力性を与えます。

PTFEコーティングされたグラスファイバーカバーを使用する理由とは？

外側のカバーは、PTFEコーティングを施した織り込みガラス繊維でできています。この組み合わせは、ガスケット表面が化学物質、湿気、プロセス汚染、または繰り返しの温度変化にさらされる可能性がある場合に有効です。

PTFEは耐薬品性に​​優れた表面を提供し、グラスファイバー基材は柔軟性と熱安定性をもたらします。これらの材料を組み合わせることで、未処理の繊維製ガスケットでは望ましい表面特性が得られない用途に適した外層が形成されます。

• PTFEコーティングされた織り込みグラスファイバー構造
• 多くの工業用化学物質に対する優れた耐性
• 柔軟な繊維構造
• 繰り返し熱サイクルに耐える
• 湿気や環境暴露に強い
• 非金属製のシール面を必要とする用途に有用です。
• 適切な仕様であれば、低温環境での使用に適しています。

柔軟な圧縮を実現するグラスファイバーコア

内部のグラスファイバーロープ芯が、ガスケットの丸みを帯びた密閉形状を作り出しています。硬質な金属製インサートとは異なり、繊維状の芯は柔軟性があり、ドアやパネルが閉じる際に圧縮されます。

この構造は、接合面が完全に均一でない場合に特に有効です。バルブは圧縮によって変形し、シール経路のばらつきに適応することで、接合部に沿った接触を維持するのに役立ちます。

グラスファイバー製の芯材は、ガスケット全体の軽量化に貢献すると同時に、オタマジャクシのような形状を一定に保つために必要な構造も提供します。

熱サイクルや凹凸のある路面に対応するように設計されています。

工業用ドアや点検パネルは、常に一定の温度に保たれるとは限りません。運転中、ガスケットは加熱、冷却、圧縮、回復といったサイクルを繰り返す可能性があります。

PTFEコーティングされたグラスファイバー製カバーとグラスファイバー製コアが一体となって、繰り返しの温度変化に対応できる柔軟な構造を実現しています。また、バルブ形状は接合面のわずかな凹凸にも適合するため、このタイプのガスケットは不均一なシール面や不規則なシール面にも適しています。

適切な圧縮が重要です。ガスケットは、グラスファイバーコアを過度に潰すことなく、連続したシール面を形成するのに十分な圧縮が必要です。

温度調節機能

PTFEコーティングされたグラスファイバー製タッドポール型ガスケット構造は、高温耐性と低温柔軟性の両方が求められる用途で一般的に選択されます。参照されているPTFEコーティングされたグラスファイバー/グラスファイバーコア構造は、約-100°F～+500°F（-73°C～+260°C）. :contentReference[oaicite:1]{index=1}

BSTFLEXガスケットの実際の許容動作温度は、選択されたPTFEコーティング、グラスファイバー構造、コア密度、圧縮条件、化学物質への曝露、および使用環境に応じて決定する必要があります。

この範囲外の用途については、BSTFLEXは異なるカバー材とコア材を使用した代替のオタマジャクシ構造を評価することができます。

低温および極低温シールに最適な選択肢

PTFEコーティングされたグラスファイバー構造の重要な特徴の一つは、従来の多くの熱シール材よりもかなり低い温度でも柔軟性を維持できることである。

このため、この構造は、ガスケットが過度に硬くなったり脆くなったりするのではなく、柔軟性を維持する必要がある特定の極低温および低温用途に適しています。

極低温システムの場合、シールアセンブリ全体をシステムとして評価する必要があります。最終的なガスケット形状を選択する前に、温度範囲、圧力、媒体、圧縮、熱収縮、および取り付け設計をすべて考慮する必要があります。

工業用シーリングにおける耐薬品性

耐薬品性が重要な要件となる場合、PTFEは広く選択されます。コーティングされたグラスファイバー表面は、多くの工業用液体や化学物質への曝露に耐える保護外層を提供します。

この特性により、PTFEコーティングされたグラスファイバー製タッドポール型ガスケットは、従来の繊維製カバーが溶剤、燃料、湿気、またはプロセス化学物質にさらされる可能性のある機器に適しています。

化学的適合性は、常に実際の濃度、温度、曝露時間、および化学物質の組み合わせに基づいて評価する必要があります。特に腐食性の高い媒体や高温の化学環境では、異なる材料構造が必要となる場合があります。

PTFEグラスファイバー製タッドポール型ガスケットが使用される場所

オーブンや機器のドア用PTFE製オタマジャクシ型ガスケット

バルブとテールの形状により、このガスケットは特に外周部のシーリングに適しています。バルブ部分は圧縮要素として機能し、テール部分は専用の取り付け部として機能します。

ドアが閉まると、バルブが反対側の表面に押し付けられます。これにより、開口部の周囲に連続した密閉面が形成され、同時にガスケットがわずかな寸法変化に対応できるようになります。

オーブン扉、保温キャビネット、処理室、機器カバーなどの場合、ガスケットの形状は、取り付け可能な面積と必要な圧縮力に応じて選択できます。

PTFEグラスファイバー構造の利点

カスタムタッドポールガスケットプロファイル

タッドポール型ガスケットは、単一の標準断面形状に限定されません。必要な形状は、設置スペース、圧縮距離、および機器開口部の形状によって異なります。

BSTFLEXは、設計図面、実物サンプル、寸法、または用途仕様に基づいて、PTFEコーティングされたグラスファイバー製オタマジャクシ型ガスケットを特注で製造できます。

技術仕様

PTFEコーティングされたグラスファイバー製オタマジャクシ型ガスケットの用途

このガスケット構造は、熱シールと化学物質への曝露、温度サイクル、または低温要件が組み合わされる機器に適しています。

• 工業用オーブンのドア
• オーブンカバー
• 熱処理装置
• ダンパーシール
• 熱ダクト
• パネル接合部
• 機器筐体
• アクセスドア
• 粉体塗装装置
• 自動車用熱機器
• 極低温機器
• OEM熱シールシステム

金属コアではなくグラスファイバーコアを選ぶ理由とは？

グラスファイバーコアと金属コアのどちらを選択するかは、用途における機械的および熱的要件によって決まります。

グラスファイバー製のコアは、軽量で非金属製の内部構造を提供し、優れた柔軟性と圧縮性を備えています。そのため、ガスケットが容易に変形する必要がある用途、凹凸のある表面に沿う必要がある用途、またはシール形状に金属部品を導入することを避けたい用途に適しています。

構造的な補強、反発力、または機械的強度をさらに高める必要がある場合は、金属芯入りのタッドポール型ガスケットが適している場合があります。BSTFLEXは、温度、圧縮、動き、および設置要件に基づいて、どの芯構造が適切かを判断するお手伝いをいたします。

PTFEコーティングされたグラスファイバーとコーティングされていないグラスファイバーの比較

インストールと圧縮

ガスケットは、シールバルブが所定の周囲全体にわたって相手面と連続的に接触するように取り付ける必要があります。

取り付け部は、機器の設計に従って固定する必要があります。用途に応じて、適切な取り付け方法としては、機械式ファスナー、保持溝、クリップ、またはその他の専用設計の取り付け装置などが挙げられます。

過度の圧縮は避けてください。ガスケットには、グラスファイバーコアを永久的に潰すことなく、変形と復元を行うための十分な空間が必要です。

頻繁に開閉されるドアやカバーの場合、取り付け方法は、作動中にガスケットが引っ張られたり、ねじれたり、ずれたりしないようにすることも重要です。

OEMおよび交換用ガスケットの製造

BSTFLEX社は、純正部品および交換部品の両方に対応する、PTFEコーティングを施したグラスファイバー製カスタムタッドポール型ガスケットを提供しています。

OEM顧客は、新規ガスケット開発のために図面または寸法仕様を提供できます。交換プロジェクトの場合は、既存のガスケットサンプル、写真、および基本的な寸法情報を使用して、必要な形状を確立できます。

元のガスケットが圧縮されたり、硬化したり、損傷したりしている場合は、使用済みのガスケットの圧縮された寸法だけに頼るのではなく、元の取り付け部分の寸法を測定することが重要です。

適切なPTFE製タッドポールガスケットの選び方

PTFEコーティングされたグラスファイバー製タッドポール型ガスケットを選ぶ際には、以下の情報が役立ちます。

1. 必要な電球の直径
2. 尾部の幅と厚さ
3. ガスケットの全長
4. ドア、パネル、または開口部の寸法
5. 利用可能な圧縮スペース
6. 通常動作温度
7. 最低動作温度
8. 接触する化学物質またはプロセス媒体
9. 予想される熱サイクル
10. 取り付け方法
11. 既存のガスケットサンプルまたは図面

これらの詳細情報を提供することで、単に公称ガスケット径に合わせるのではなく、実際の運転条件に応じてガスケットの構造を選択することが可能になります。

よくある質問

PTFEコーティングされたグラスファイバー製オタマジャクシ型ガスケットとは何ですか？

これは、PTFEコーティングされた織り込みグラスファイバー製の外被と、内部のグラスファイバー製コアからなる、バルブとテールを備えたシールガスケットです。バルブ部分は圧縮シールとして機能し、テール部分は取り付け部として機能します。

グラスファイバー製の芯材は何に使われるのですか？

グラスファイバー製の芯材は、シーリングバルブの内部構造を形成します。これにより、柔軟性、圧縮性、形状保持性が得られ、ガスケットが凹凸のある表面にも密着することが可能になります。

PTFEコーティングされたグラスファイバー製オタマジャクシ型ガスケットは、何度までの温度に耐えられますか？

参照されているPTFEコーティングされたグラスファイバー／グラスファイバーコア構造は、約-100°F～+500°F（-73°C～+260°C）で使用可能とされています。実際の性能は、使用する材料、形状、および使用条件によって異なります。:contentReference[oaicite:2]{index=2}

PTFE製グラスファイバー製オタマジャクシ型ガスケットは、極低温用途に使用できますか？

PTFEコーティングされたグラスファイバー構造は低温下でも柔軟性を維持できるため、特定の低温および極低温シール用途に適しています。ただし、温度、媒体、圧縮、熱収縮など、用途全体について検討する必要があります。

PTFEコーティングされたグラスファイバー製ガスケットは耐薬品性がありますか？

PTFEは多くの化学物質に対して優れた耐性を示しますが、適合性は化学物質の種類、濃度、温度、および暴露条件によって異なります。最終的な材料選定を行う前に、化学的適合性を確認する必要があります。

ガスケットは特注サイズで製作できますか？

はい。BSTFLEXは、図面、サンプル、または用途要件に基づいて、電球の直径、テール部の寸法、長さ、形状などをカスタマイズして製造できます。

このガスケットはオーブンのドアに使用できますか？

はい。バルブアンドテール形状は、温度と化学条件がPTFEグラスファイバー構造と適合する特定のオーブン扉、カバー、および断熱筐体のシーリング用途に適しています。

カスタムPTFEファイバーグラス製オタマジャクシ型ガスケットをリクエストする

必要な場合はPTFEコーティングされたグラスファイバー製オタマジャクシ型ガスケット（グラスファイバー芯入り）オーブン、ダンパー、ダクト、パネル接合部、断熱筐体、または低温シール用途向けに、BSTFLEXはお客様のご要望の寸法と動作条件に合わせてガスケットを開発できます。

私たちに送ってください図面、既存のガスケットサンプル、寸法、温度範囲、および用途の詳細弊社のチームは、お客様の機器に適したPTFEコーティングされたグラスファイバー構造と、カスタマイズされたオタマジャクシ型形状を評価できます。

PTFEコーティングを施したグラスファイバー製オタマジャクシ型ガスケットの特注品のお見積もりについては、BSTFLEXまでお問い合わせください。
