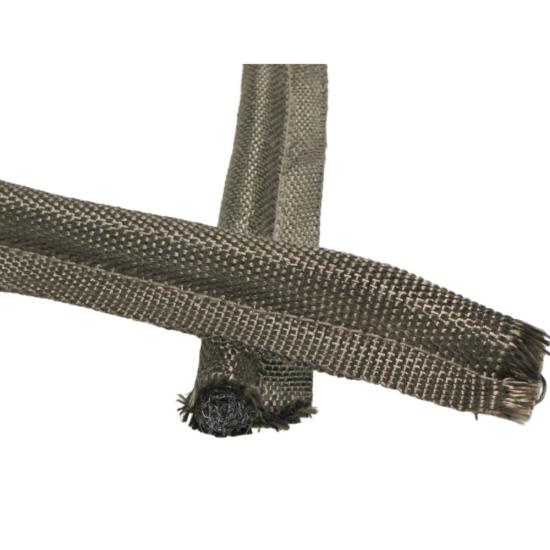

玄武岩生地カバー ワイヤーメッシュコア オタマジャクシ型ガスケット

の玄武岩生地カバー ワイヤーメッシュコア オタマジャクシ型ガスケットは、炉扉、工業用オーブン、熱処理装置、ストーブ、耐熱筐体、その他信頼性の高い熱シールが必要とされる産業システム向けに開発された高温対応のシール部品です。

このガスケットは織り込まれた玄武岩生地の外装カバー内部にワイヤーメッシュコア玄武岩繊維が耐熱性のある外側の繊維層を形成し、ワイヤーメッシュの芯材が内部補強を行い、取り付け時や圧縮時にガスケットが設計された形状を維持するのに役立ちます。

オタマジャクシ型構造は、丸みを帯びたシールバルブと、それに接続された取り付け用テールで構成されています。取り付け時には、バルブを相手面に押し付けて柔軟な熱シールを形成し、テールは適切な固定方法を用いて機器のフレーム、ドア、または保持構造に固定できます。

BSTFLEX社は、OEM機器、交換用シール用途、および特殊な熱システム向けに、カスタム仕様の玄武岩繊維製タッドポール型ガスケットを製造しています。バルブ径、テール寸法、ガスケット長さ、プロファイル形状、繊維構造、コア構成は、用途に合わせてカスタマイズ可能です。

玄武岩繊維と金網：実用的なガスケット構造

オタマジャクシ型ガスケットの性能は、外側の繊維素材と内部の補強材がどのように連携して機能するかによって決まります。この構造では、露出面に玄武岩繊維を使用し、ガスケット内部にはワイヤーメッシュ構造を採用しています。

玄武岩織物カバーを使用する理由とは？

玄武岩繊維は、玄武岩から作られる鉱物繊維で、耐熱性と機械的耐久性が重要な用途に使用されます。織物にすることで、玄武岩繊維は柔軟性のある繊維素材となり、高温下での保護やシーリング用途に適しています。

タッドポール型ガスケットでは、織り込まれた玄武岩製のカバーが外側の有効層として機能します。このカバーはコアの周囲を熱から保護すると同時に、ドア、パネル、フレーム、および不規則なシール経路に沿ってガスケットが柔軟に動くことを可能にします。

• 高温繊維構造
• 柔軟な織物構造
• 熱暴露に対する優れた耐性
• 過酷な産業環境に適しています
• 鉱物繊維製のカバーが好まれる場合に便利です。
• 曲線状および不規則なシール経路に対応可能
• 内部コアを保護する外層を提供する

構造支持用ワイヤーメッシュコア

内部にワイヤーメッシュの芯材を採用することで、このガスケットは、繊維芯材のみを使用した従来のオタマジャクシ型シールとは異なる機械的特性を発揮します。メッシュ構造により、シールバルブ全体が補強され、取り扱い、取り付け、圧縮時にもガスケットが本来の形状を維持するのに役立ちます。

ワイヤーメッシュコアは、メッシュがガスケットに合わせて変形するため、剛性の高い固体インサートのように振る舞うことなく、有用な柔軟性を提供します。このため、曲面に沿って形状を調整したり、嵌合部品間の動きに対応したりする必要のあるシール形状に適しています。

正確な電線材質、メッシュ構造、コア構成は、機器の動作環境および機械的要件に応じて選択できます。

オタマジャクシ型ガスケットがどのようにして熱シールを形成するのか

平らなガスケットは幅全体にわたって表面圧縮に依存するのに対し、オタマジャクシ型ガスケットは丸い球状の部分の周囲にシール機能を集中させる。

1. 位置付け:取り付け用テールは、ドア、フレーム、パネル、または機器の周囲に沿って配置されます。
2. 添付ファイル：尾部は、機器に指定された固定方法または保持方法を用いて固定する。
3. 圧縮：ドアやパネルを閉じると、電球が接合面に押し付けられる。
4. 表面の適合性：柔軟な形状は、シール面のわずかな変化にも追従します。
5. 熱分離：ガスケットは、開口部または接合部の周囲に耐熱性のバリアを形成する。

適切なバルブサイズ、圧縮レベル、取り付け形状、および材料の選択は、安定したシール性能を実現するために重要です。

玄武岩繊維製タッドポールガスケットが使用される場所

このタイプの高温ガスケットは、柔軟な外周シールが高温と繰り返しの開閉サイクルに耐える必要がある産業機器に適しています。

炉やオーブンのドア用玄武岩製オタマジャクシ型ガスケット

炉やオーブンの扉には、単純な平らなガスケット以上のものが必要となる場合が多い。シーリング材は、扉と枠の形状に合わせて開口部の周囲に沿って配置される必要がある。

オタマジャクシ型の形状は、シール機能と取り付け機能を分離することで、この要件に対応しています。丸みを帯びた球状の部分は圧縮領域を提供し、尾部は専用の取り付け部となっています。この構造により、幅広の平らなシールストリップに頼ることなく、ガスケットをドアの周囲に正確に配置することができます。

角や曲線、あるいは凹凸のある表面を持つ機器の場合、柔軟な玄武岩繊維構造により、ガスケットが必要なシール経路に沿って密着しやすくなります。

ワイヤーメッシュコア構造の利点

カスタム玄武岩生地オタマジャクシガスケット製造

工業用シール用途では、単一の汎用ガスケットサイズを使用することはほとんどありません。ドアの形状、取り付け可能なスペース、圧縮距離、および動作条件など、さまざまな要因によって必要な形状が異なります。

BSTFLEXはカスタム製造が可能です玄武岩繊維のオタマジャクシ型ガスケット設計図面、サンプル、寸法、または用途要件に基づいて作成されます。

技術情報

実際の温度耐性は、選択された玄武岩繊維のグレード、ワイヤーメッシュの構造、ガスケットの形状、圧縮条件、および周囲の動作環境によって異なります。BSTFLEXは、用途要件を検討した上で、適切な構造を推奨いたします。

玄武岩繊維製タッドポールガスケットとその他のコア設計との比較

タッドポール型ガスケットは、外被と内部コアの様々な組み合わせで製造できます。適切な構造は、温度変化、圧縮挙動、機械的要件、および設置条件のバランスによって決まります。

柔軟な熱シールを必要とする用途

玄武岩繊維とワイヤーメッシュ構造は、ガスケットに断熱性と柔軟性のある強化プロファイルを両立させる必要がある場合に特に有効です。想定される用途は以下のとおりです。

• 工業用オーブンのドアシール
• 炉扉周囲のシール
• 保温室ドアシール
• 熱処理装置
• 産業用加熱装置
• 熱密閉シール
• 点検ドアシール
• アクセスパネルシール
• 暖房器具のドア
• OEMサーマル機器

設置に関する考慮事項

確実なシール性能を実現するには、適切な取り付けが重要です。ガスケットは、バルブが過度の圧縮を受けることなく、目的のシール面に接触するように配置する必要があります。

機器の設計上必要な場合は、取り付け部を連続的に支持する必要があります。ドアまたはフレームの構造に応じて、ファスナー、保持溝、クリップ、またはその他の取り付け方法を選択してください。

急な曲げ、過度の圧縮、不適切な固定方法は、ガスケットを損傷したり、圧縮後の復元力を低下させたりする可能性があります。特注用途の場合、BSTFLEXは製造前にシール形状と取り付け寸法を精査いたします。

OEMおよび交換用ガスケットプログラム向け

この玄武岩繊維製のオタマジャクシ型ガスケットは、新規機器への取り付けと交換の両方に対応可能です。OEMのお客様は図面または形状要件をご提供いただくことができ、交換をご希望のお客様は既存のガスケットサンプルまたは寸法情報をご提供いただけます。

交換作業においては、元の電球の直径、テール幅、全体の形状、および取り付け構成を一致させることが重要です。元のガスケットが入手できない場合は、用途に関する情報や写真も適切な構造を判断するのに役立ちます。

玄武岩製オタマジャクシ型ガスケットの用語集

業界やサプライヤーによっては、類似製品でも複数の異なる名称で呼ばれる場合があります。これらの用語は、基本的に同じバルブ・アンド・テールシール方式を指している可能性があります。

• 玄武岩製オタマジャクシ型ガスケット
• 玄武岩繊維製オタマジャクシ型ガスケット
• 玄武岩オタマジャクシアザラシ
• 玄武岩繊維ガスケット
• 玄武岩織布ガスケット
• ワイヤーメッシュコアのオタマジャクシ型ガスケット
• ワイヤーメッシュコアガスケット
• 高温対応オタマジャクシ型ガスケット
• オタマジャクシ用ガスケットテープ
• オタマジャクシ用テープ

正確な用語は異なる場合があるが、この製品の決定的な特徴は、柔軟な球状と尾部の形状、玄武岩織布のカバー、そして内部のワイヤーメッシュの芯材である。

玄武岩繊維製タッドポールガスケットの仕様の決め方

見積もりを依頼する際には、以下の情報を提供していただくことで、適切なガスケット構造を判断するのに役立ちます。

1. 必要な電球の直径
2. 尾部の幅と厚さ
3. ガスケットの全長
4. ドアまたはパネルの寸法
5. 利用可能な圧縮スペース
6. 動作温度範囲
7. 継続的または断続的な熱曝露
8. 予想される動きや振動
9. 取り付け方法
10. 既存のガスケットサンプルまたは設計図面

OEM開発においては、BSTFLEXは公称直径のみに基づいてガスケットを選択するのではなく、実際の機器設計に基づいて必要な形状と材料の組み合わせを評価することができます。

よくある質問

玄武岩繊維製のオタマジャクシ型ガスケットとは何ですか？

玄武岩繊維製タッドポール型ガスケットは、織り込まれた玄武岩繊維製の外被と内部コアで構成された、球状尾部型の熱シールです。この構造では、内部補強材としてワイヤーメッシュコアが用いられ、ガスケットの形状を支え、圧縮時の弾力性を提供します。

ワイヤーメッシュコアの目的は何ですか？

ワイヤーメッシュコアは内部構造を補強し、ガスケットが設計形状を維持するのに役立ちます。柔軟な構造により、圧縮時にガスケットが変形しても、有効な形状安定性を維持します。

玄武岩製のタッドポール型ガスケットは、一般的にどのような場所で使用されていますか？

代表的な用途としては、工業用オーブン扉、炉扉、恒温槽、加熱装置、恒温筐体、点検パネル、OEM向け熱処理装置などが挙げられます。

玄武岩製のオタマジャクシ型ガスケットはカスタマイズできますか？

はい。BSTFLEXは、図面、サンプル、または用途要件に基づいて、バルブの直径、テール部の寸法、長さ、プロファイル構成、コア構造などをカスタマイズして製造できます。

このガスケットは、凹凸のある表面にも適していますか？

柔軟な繊維とメッシュ構造は、曲線状または不規則な形状のシール経路に適しています。最終的な設計は、実際の表面形状、圧縮距離、および動作条件に応じて選択する必要があります。

この製品はオーブンのドアパッキンとして使用できますか？

はい。バルブアンドテール型は、材質構造と耐熱性が用途に適している場合、オーブン扉や熱機器のアクセス開口部周辺の周囲シールに最適です。

BSTFLEXは交換用タッドポールガスケットを製造できますか？

はい。交換用ガスケットは、既存のサンプル、寸法測定値、図面、写真、および用途情報に基づいて製造できます。

特注の玄武岩生地製オタマジャクシ型ガスケットをリクエストする

必要な場合は玄武岩生地カバー、ワイヤーメッシュコア、オタマジャクシ型ガスケット炉、オーブン、恒温槽、加熱装置、または工業用筐体の場合、必要な寸法と運転条件をBSTFLEXに提供してください。

当社のエンジニアリングチームは、ガスケットの形状、玄武岩繊維の構造、およびワイヤーメッシュコアの要件を検討し、お客様の機器に適したシーリングソリューションを開発することができます。

図面、サンプル、寸法、または用途に関する要件をお送りいただければ、カスタム見積もりを作成いたします。
