セラミックファブリックカバー、インコネルコア、タッドポールガスケット

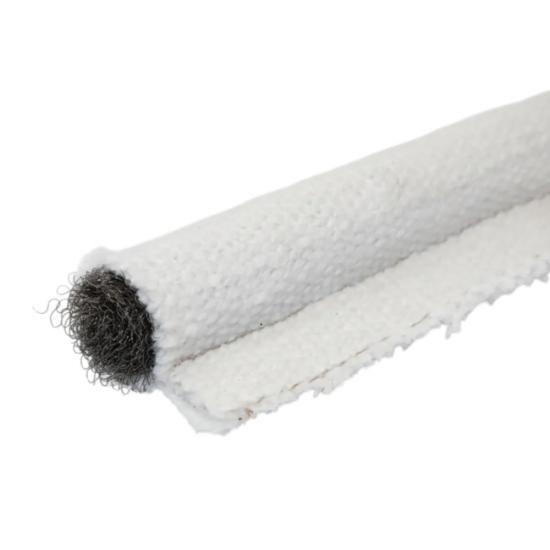

のセラミックファブリックカバー、インコネルコア、タッドポールガスケット高温、熱サイクル、圧縮、機械的動きにさらされる産業機器向けに設計された、強化型高温シール部品です。セラミック繊維製の外被とインコネル金属の芯材を組み合わせることで、柔軟でありながら構造的に安定したオタマジャクシ型のシール形状を実現しています。

セラミック繊維は外側の断熱層として機能し、インコネル製のコアはシーリングバルブの内部構造を形成します。一体型のテール部は、ガスケットを炉扉、オーブンフレーム、キルンパネル、点検口カバー、その他の熱機器に取り付けるための取り付け面を提供します。

BSTFLEXは製造していますインコネル製コアのオタマジャクシ型ガスケットOEM機器、交換用途、および特殊な高温シール要件に対応するため、カスタマイズされた寸法と構成で提供します。

製品構造

このオタマジャクシ型ガスケットは、セラミック繊維とインコネル芯材の2種類の素材で構成されており、それぞれ異なる機能を果たします。繊維は、柔軟な表面を維持しながら、芯材を外部環境への直接的な暴露から保護します。インコネル芯材は、シールバルブの内部形状と構造的な支持を提供します。

インコネルコアタッドポールガスケットの仕組み

タッドポール型ガスケットは、丸みを帯びたシールバルブと取り付け用テール部が特徴である。取り付け時には、バルブ部をシール部の周囲に沿って配置し、テール部を支持構造に固定する。

ドア、パネル、またはカバーが閉じると、電球は反対側の表面に押し付けられます。インコネル製のコアは、圧縮下でも電球が本来の形状を維持するのを助け、セラミック製の布地は外側の断熱層として機能します。

この構成は、ガスケットが柔軟な外側の繊維表面とより強固な内部の金属構造を組み合わせる必要がある産業用熱機器に有効です。

セラミック生地の外装カバー

セラミック繊維製のカバーはガスケットの外側を形成し、高温下での繊維保護が必要な用途向けに選定されています。その織り構造により、ガスケットはシール経路に沿って動き、内部のインコネル製コアを周囲環境との直接接触から保護します。

セラミックファブリックは、用途における熱暴露条件、柔軟性、設置条件、および機械的要件に応じて指定できます。完成したカバーは、単独の平らなセラミッククロスとして機能するのではなく、コアとシーリングプロファイルを中心に設計されています。

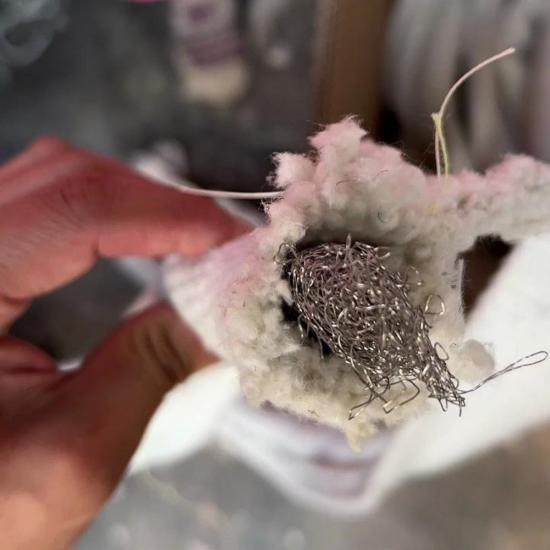

構造安定性のためのインコネル製コア

のインコネルコアこの高温対応型タッドポールガスケットの決定的な特徴は、その優れた耐熱性です。セラミックコア設計とは異なり、内部構造は金属製であるため、強度、寸法安定性、圧縮特性において異なる組み合わせを実現しています。

インコネル製のコアは、ガスケットが相手面に押し付けられた際に、シールバルブの形状を維持するのに役立ちます。また、ガスケットが繰り返し動いたり、取り付け時の取り扱いや機械的負荷を受ける用途において、より優れた構造的安定性を提供することができます。

コアの直径、形状、構造は、必要なシールギャップ、圧縮レベル、取り付け方法、および機器設計に応じて選択できます。

主なパフォーマンス上のメリット

• 高温環境下で使用されるセラミックファブリックカバー
• 構造強度と形状保持性を高めるためのインコネル製内部コア
• 外周部のシーリングに適した、柔軟なバルブ・アンド・テール構成
• ドアやパネルの繰り返し操作に適しています
• 曲線状の経路や用途に応じたシール経路にも対応可能
• 繊維素材の断熱性と金属製の内部コアを組み合わせた
• 工業炉、オーブン、窯、熱処理装置に適しています。
• 電球とテール部分の寸法はカスタマイズ可能です
• OEMおよび交換用ガスケットの要件に適しています

アプリケーション

セラミック繊維とインコネルコアの組み合わせにより、このガスケットは、内部構造にさらなる金属的安定性が求められる、要求の厳しい熱シール用途に適しています。

• 工業用炉扉
• 熱処理炉の扉とパネル
• 工業用オーブンのドア
• 窯の扉と出入口
• 高温検査カバー
• 熱処理装置
• 耐火材で覆われた機器
• 工業用乾燥・硬化システム
• 高温チャンバー
• 燃焼機器筐体
• 特注熱処理装置
• OEM高温シールシステム

炉扉のシーリング

炉の扉には、高温に耐え、繰り返し開閉や熱膨張・収縮に対応できるシールが必要です。ガスケットは扉または枠の周囲に取り付けられ、バルブは圧縮ゾーンに配置されます。

セラミック繊維が外部の断熱性を確保し、インコネル製のコアが密閉性を維持する。この構造は、構造上の理由からセラミックコアよりも金属コアが望ましい場合に特に有効である。

工業用オーブンドアガスケット

工業用オーブンでは、ドア、点検パネル、検査開口部などの周囲に柔軟なシール材が必要となるのが一般的です。ガスケットは、直線、曲線、または用途に応じたシール形状に合わせて製造できます。

バルブの直径は、利用可能な隙間と必要な圧縮力に応じて選択できます。また、取り付け金具は、オーブンのドアやフレームに使用されている固定方法に合わせて調整できます。

窯および熱処理装置

窯や熱処理システムは、運転中に大きな温度変化や寸法変化を経験する可能性があります。適切に選定されたタッドポール型シールは、熱膨張に伴う動きに対応しつつ、シール面間の接触を維持することができます。

BSTFLEXは、窯の扉、取り外し可能なパネル、点検口、その他柔軟な高温シールが必要な箇所向けに、特注の長さや形状の製品を製造できます。

カスタムインコネルコアタッドポールガスケット

ガスケットの形状は、圧縮、取り付け、およびシール性能に直接影響します。BSTFLEXは、汎用的な形状に頼るのではなく、機器の寸法と運転条件に合わせて、インコネルコアのカスタムメイドのタッドポール型ガスケットを製造しています。

技術仕様

最終的な動作温度は、ガスケット全体の構造と実際の使用条件に基づいて決定する必要があります。最高温度、連続温度、熱サイクル、雰囲気、圧縮、機械的動き、および設置条件はすべて、ガスケットの性能と耐用年数に影響を与える可能性があります。

セラミックコアではなくインコネルコアを使用する理由とは？

インコネル製コアとセラミック製コアのどちらを選択するかは、装置の機械的および熱的要件によって決まります。インコネル製コアは、セラミック製コアとは異なる圧縮特性と寸法特性を持つ金属製の内部構造を提供します。

堅牢な内部形状、高い構造安定性、または金属製コア構造が求められる用途では、インコネル製コアが検討されます。一方、軽量な非金属製内部構造が求められる場合は、セラミック製コアが好ましい場合があります。

オタマジャクシ用ガスケット、オタマジャクシ用シール、オタマジャクシ用テープ

この製品は、業界や供給業者によって異なる名称で呼ばれる場合があります。オタマジャクシ型ガスケット、オタマジャクシアザラシ、オタマジャクシテープ、 そしてオタマジャクシ型ガスケットテープ一般的には、関連するバルブ・アンド・テールシール構造を指す。

設計および購買の観点からは、用語だけでなく材料の構造そのものが重要です。BSTFLEXは、お客様の図面、仕様書、サンプル、および設置要件に基づいて、必要なプロファイルを製造できます。

適切なインコネル製タッドポールシールの選び方

信頼性の高いガスケットの選定は、シール接合部の物理的条件から始まります。最終的な構造を決定する前に、以下の要素を評価する必要があります。

1. 隙間を塞ぐ：装置を閉じた状態で、接合面間の利用可能なスペースを測定してください。
2. 電球の直径：過度の変形を起こさずに適切な圧縮力を提供するプロファイルを選択してください。
3. 必須要件:用途において、インコネル製コアの構造特性が必要かどうかを判断する。
4. 熱曝露：通常動作温度、最高温度、温度サイクル、および周囲環境を考慮してください。
5. 機械的な動き：ドアの動き、振動、摩擦、および繰り返しの圧縮を評価する。
6. 取り付け方法：ガスケットの端部を機器にどのように取り付けるかを確認してください。
7. ガスケットの形状：直線部分、角部、全長、および用途固有の形状要件を指定してください。

OEMおよび交換用タッドポールガスケット

BSTFLEXは、機器メーカー向けおよびメンテナンス・交換用途向けに、カスタム仕様のタッドポール型ガスケットを提供しています。交換用ガスケットは、既存のサンプル、図面、寸法、または用途情報に基づいて開発できます。

OEM用途の場合、ガスケットの形状は機器のシールギャップと取り付けシステムに合わせて設計できます。これにより、セラミックファブリックカバー、インコネルコア、バルブ寸法、テール形状を一体のシールアセンブリとして扱うことが可能になります。

よくある質問

セラミックファブリックカバー付きインコネルコアタッドポールガスケットとは何ですか？

これは、セラミック繊維製の外被とインコネル製の内部コアで構成された、高温対応のオタマジャクシ型ガスケットです。バルブアンドテール形状により、圧縮可能なシール部と一体型の取り付け部を実現しています。

このガスケットはなぜインコネル製の芯材を使用しているのですか？

インコネル製のコアは、寸法安定性と構造支持性に優れた金属製の内部構造を提供します。セラミック製内部コアよりも金属製コアが好ましい用途に適しています。

セラミック製の布製カバーの目的は何ですか？

セラミック繊維は、インコネル製の芯材を囲む外側の保護層を形成します。これにより、耐熱性のある繊維表面が得られるとともに、熱機器周辺への設置に必要な柔軟性をガスケットが維持できるようになります。

インコネル製のコアを持つタッドポール型ガスケットは、どのような用途で使用されますか？

代表的な用途としては、工業炉の扉、工業用オーブン、窯の扉、熱処理装置、高温チャンバー、点検口、その他の断熱筐体などが挙げられます。

このガスケットは特注サイズで製造できますか？

はい。BSTFLEXは、バルブの直径、テール幅、全長、インコネル製コア構造、セラミックファブリックの仕様、プロファイル形状、および取り付け方法などをカスタマイズできます。

BSTFLEXは既存のサンプルから交換用ガスケットを製作できますか？

はい。既存のガスケットサンプル、設計図、寸法情報、または用途の詳細に基づいて、インコネル製コアタッドポールシールの交換部品を開発できます。

このインコネル製オタマジャクシ型ガスケットは、何度までの温度に耐えられますか？

適用可能な温度範囲は、セラミック繊維、インコネル合金、縫製材料、ガスケットの寸法、圧縮状態、雰囲気、および暴露条件によって異なります。したがって、単一の材料のみに基づいて温度定格を割り当てるのではなく、完成した構造全体を評価する必要があります。

カスタムインコネルコアタッドポールガスケットをリクエストする

必要な場合はインコネル芯入りセラミック繊維製オタマジャクシ型ガスケット炉、オーブン、窯、その他の高温システム向けに、BSTFLEXはお客様の機器要件に合わせた構成を開発できます。

見積もりおよび技術評価のために、必要なバルブ直径、テール寸法、ガスケット長さ、取り付け方法、動作温度、機器の種類、および入手可能な図面またはサンプル情報を提供してください。

特注のセラミックファブリックカバー付きインコネルコアタッドポールガスケットについては、BSTFLEXまでお問い合わせください。
