インコネル製ストッキング、セラミックファブリックカバー、セラミックコア、タッドポール型ガスケット

のインコネル製ストッキング、セラミックファブリックカバー、セラミックコア、タッドポール型ガスケットは、高温、繰り返しの圧縮、機械的摩耗にさらされる産業機器向けに開発された高温対応シール部品です。インコネル製のワイヤー芯、セラミック製の布製カバー、セラミック製のコアを組み合わせた多層構造により、過酷な熱シール用途に対応する強化型タッドポールガスケットを実現しています。

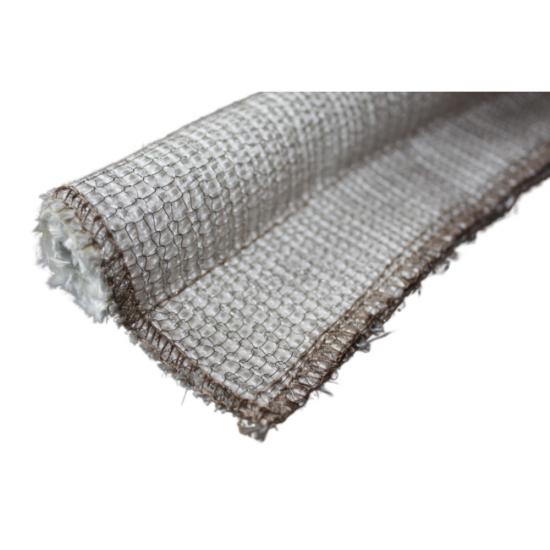

外側のインコネル製ストッキングは、セラミック繊維表面にさらなる機械的保護を提供し、セラミック繊維はセラミックコアの周囲に耐熱性の繊維バリアを形成します。丸みを帯びたバルブは主要な圧縮シールを形成し、付属のテールはドア、パネル、フレーム、および熱機器への取り付けに便利な取り付け部となります。

BSTFLEX社はこの製品を製造しています。インコネル製オタマジャクシ型ガスケット炉扉、工業用オーブン、窯、熱処理装置、耐火システム、その他の高温筐体など、用途に応じたサイズと構成で提供されます。

高度な熱シール性能を実現する多層構造

基本的な繊維製ガスケットとは異なり、この強化型タッドポールシールは、複数の材料層を用いて様々な動作要件に対応しています。各構成要素は、完成したシールアセンブリ内でそれぞれ特定の機能を果たします。

インコネル製ストッキングを使用する理由とは？

この高温対応型タッドポールガスケットの特徴は、インコネル製のワイヤーメッシュです。セラミック繊維構造の周囲に保護用の金属メッシュを形成することで、設置時、ドアの開閉時、メンテナンス時、または繰り返しの熱サイクル時に発生する機械的接触や表面摩耗に対するガスケットの耐性を高めます。

この強化構造は、従来の露出型セラミック繊維ガスケットが隣接する金属部品と摩擦や物理的な接触を起こす可能性がある場合に特に有効です。この補強材は、セラミックコアの柔軟なシール機能を損なうことなく、追加の保護層を提供します。

完成したガスケットに求められる熱的および機械的性能に応じて、インコネル合金の種類、線径、メッシュ構造、および充填密度を正確に選択することができます。

セラミックファブリックカバー

セラミック繊維製のカバーはセラミックコアを覆い、内部のシーリング構造と動作環境との間の主要な繊維バリアとして機能します。セラミック繊維は、従来の有機繊維では不適切な高温用途に適しています。

布地構造により、完成したガスケットはドアの周囲、アクセス開口部、湾曲したフレーム、その他の不規則な形状への取り付けに十分な柔軟性を維持します。材料の選択は、温度変化、柔軟性の要件、機械的条件、および機器設計に応じて調整できます。

セラミックコア封止構造

セラミック製の芯材が、オタマジャクシ型ガスケットの丸みを帯びた球状部分を形成します。機器のドアやパネルが閉じると、この球状部分が相手面に押し付けられ、開口部の周囲に必要な密閉接触が実現します。

セラミックコアは、圧縮に必要な形状と強度を提供すると同時に、内部のシール構造を非金属製に保つ。コアの直径、密度、構造は、利用可能なシールギャップと所望の圧縮特性に合わせて選択できる。

インコネル製オタマジャクシ型ガスケットのシール方法

ガスケットは、バルブ部がシール周縁に沿って配置され、テール部がドア、フレーム、パネル、または保持構造に固定されるように取り付けられます。機器が閉じると、バルブ部は接合面の間で圧縮されます。

丸みを帯びた形状は、狭い平らな部分に荷重が集中するのではなく、シール面全体に圧縮力を分散させるのに役立ちます。そのため、この設計は、接合面の位置ずれ、熱膨張、または繰り返し開閉が発生する機器に適しています。

1. 電球を必要な密閉範囲に沿って配置してください。
2. 取り付け金具を所定の取り付け面に合わせてください。
3. 指定された固定方法または保持方法を用いて、尾部をしっかりと固定してください。
4. バルブに圧力をかけるため、嵌合ドアまたはパネルを閉じます。
5. ガスケットが過度に圧縮されていないか、機械的に制限されていないことを確認してください。

パフォーマンス上の利点

• 高温環境下でも安心して使用できる強化構造
• インコネルワイヤーストッキングは、外表面に機械的保護を追加します。
• セラミック生地カバーは耐熱性のある繊維バリアを提供する
• セラミックコアが柔軟で圧縮可能なシーリングバルブを形成する
• 正しく指定すれば、繰り返し熱サイクルに耐えることができます。
• 曲線形状や用途に応じたシーリング経路にも対応可能
• 耐熱性と耐摩耗性の両方が求められる用途に適しています。
• 電球とテール部分の寸法はカスタマイズ可能です
• OEM生産および交換用ガスケットプログラムに適しています

アプリケーション

強化構造により、インコネル製ストッキング型オタマジャクシ型ガスケット高温と物理的な摩耗の両方にさらされる可能性のある熱機器に適しています。

• 工業用炉扉
• 熱処理炉の筐体
• 工業用オーブンの扉と点検パネル
• 窯の扉と点検口
• 熱処理装置
• 耐火材で覆われた機器
• 高温チャンバー
• 燃焼機器筐体
• 乾燥・硬化炉
• ガラス製造装置
• 紙・パルプ加工設備
• カスタムOEM熱シールシステム

炉扉のシーリング

炉の扉は、大きな温度差、熱膨張、機械的な動き、そして繰り返しの圧縮にさらされます。扉の周囲に使用されるガスケットは、その密閉性を維持すると同時に、機器の開閉に伴う物理的な条件にも耐えなければなりません。

インコネル製のストッキングは、セラミック製の布製カバーを機械的な損傷から保護するのに役立ち、セラミック製のコアは圧縮可能な球状部を形成します。この組み合わせにより、このガスケットは、標準的な布製タッドポール型ガスケットでは追加の表面補強が必要となるような炉扉の設計に適しています。

工業用オーブンおよび窯の用途

工業用オーブンや窯では、ドア、取り外し可能なパネル、点検カバー、アクセス開口部などの周囲に周縁シールがよく使用されます。ガスケットの形状は、直線部分や用途に応じた成形部分など、機器の外周に合わせて製造できます。

大型熱機器の場合、ガスケットは設計図面または指定された周囲長に基づいて供給できます。実用的な設置ソリューションを実現するために、製造段階でコーナー構造や接合方法を検討することも可能です。

カスタムインコネル製タッドポールガスケットのオプション

BSTFLEXは、用途の物理的寸法と動作条件に応じてガスケットの構造をカスタマイズできます。最適な構成は、シールギャップ、圧縮要件、温度、機械的負荷、設置方法、および利用可能な取り付けスペースによって異なります。

技術データ

耐熱性能は、単一の材料ではなく、ガスケット全体の構造に基づいて評価する必要があります。連続運転温度、最高温度、熱サイクル、雰囲気、直接的な火炎への曝露、圧縮、機械的動き、表面摩耗など、すべてが耐用年数に影響を与える可能性があります。

インコネル製タッドポールガスケットと標準セラミック製タッドポールガスケットの比較

どちらの構造もセラミックコアとセラミック繊維部品を使用しているが、インコネル製のストッキングを追加することで、完成したガスケットの機械的特性が変化する。

オタマジャクシ型ガスケット、オタマジャクシ型シール、オタマジャクシ型ガスケットテープ

同じ一般的なバルブとテールのシール設計は、オタマジャクシ型ガスケット、オタマジャクシアザラシ、オタマジャクシテープ、 またはオタマジャクシ型ガスケットテープ供給業者、業界、または用途によって異なります。

設計および購買の目的において重要な要素は、プロファイル、コア、カバー材、補強材、取り付け方法、および動作条件です。BSTFLEXは、お客様の図面および機器ドキュメントで使用されている用語と仕様に基づいて製品を製造できます。

インコネル製タッドポールシールの選び方

適切な高温対応タッドポール型シールを選定するには、最高使用温度だけに基づいて材料を選ぶだけでは不十分です。完成したガスケットは、機器の機械的条件および寸法条件に適合していなければなりません。

1. シールギャップを測定します。ドアまたはパネルを閉じる前と閉じた後の利用可能なスペースを測定します。
2. 電球の直径を選択してください：バルブは、過度の変形を起こさずに必要な圧縮力を提供する必要がある。
3. 路面状況を確認してください：摩擦、摩耗、振動、または繰り返し動作が発生しているかどうかを確認してください。
4. 熱曝露を指定してください。通常動作温度、最高温度、熱サイクル、および雰囲気について考慮してください。
5. 取り付け方法を定義する：テール部分をドア、フレーム、またはパネルにどのように取り付けるかを確認してください。
6. 補強を選択してください：表面保護をさらに強化する必要がある場合は、インコネル製のストッキングの使用を検討してもよいでしょう。

交換用および純正タッドポールガスケット

BSTFLEXは、新規機器および交換用途の両方に対応するカスタム仕様のタッドポール型ガスケットを提供しています。元のガスケットが入手できない場合は、寸法、図面、寸法入りの写真、または実物サンプルに基づいて交換用ガスケットを製作できます。

OEMプロジェクトの場合、ガスケットの形状は機器設計の初期段階から組み込むことができます。メンテナンス用途の場合は、既存のシールギャップ、取り付け方法、および圧縮特性との適合に重点を置くことができます。

よくある質問

インコネル製のストッキング型オタマジャクシ型ガスケットとは何ですか？

インコネル製ストッキング型タッドポールガスケットは、インコネル製ワイヤーストッキングで補強された、バルブアンドテール型の高温ガスケットです。この構造では、インコネル製ストッキングがセラミック繊維で覆われたセラミックコアを囲むことで、熱シール性と機械的保護の両方を提供します。

なぜオタマジャクシ型ガスケットにはインコネルが使用されるのですか？

インコネル製の補強材は、機械的摩耗や表面摩耗に対する耐性をさらに高めることができます。特に、ガスケットが金属部品と擦れ合う場合や、機器の繰り返し運転中に物理的な接触を受ける場合に有効です。

セラミックコアの役割は何ですか？

セラミックコアは丸みを帯びたシールバルブを形成し、ガスケットの圧縮可能な本体となる。その寸法と構造は、ガスケットの圧縮特性に影響を与える。

このインコネル製のオタマジャクシ型シールはどこで使用できますか？

代表的な用途としては、炉扉、工業用オーブン、窯扉、熱処理装置、高温チャンバー、耐火物設備、点検パネル、その他の熱遮蔽容器などが挙げられる。

インコネル製のガスケットはカスタマイズ可能ですか？

はい。BSTFLEXは、用途に応じて、バルブの直径、テール部の寸法、長さ、セラミックファブリック構造、セラミックコア、インコネル製ストック、プロファイル形状、および取り付け構成をカスタマイズできます。

サンプルから交換用ガスケットを製造できますか？

はい。既存のガスケットサンプル、図面、寸法仕様、または用途情報を使用して、代替品または同等のカスタム構成を開発できます。

このオタマジャクシ型ガスケットは何度まで耐えられますか？

耐熱性は、材料全体の構成と使用環境によって決まります。適切な使用温度を設定する際には、セラミック繊維、セラミックコア、インコネル製ストッキング、縫製材料、圧縮レベル、雰囲気、暴露時間などを総合的に評価する必要があります。

カスタムインコネル製タッドポールガスケットのご注文

お使いの機器がインコネル製オタマジャクシ型ガスケットセラミック製の布製カバーとセラミック製のコアを備えたBSTFLEXは、お客様の機器の寸法や運転条件に合わせて、カスタマイズされたシーリング構成を開発できます。

見積もりを依頼する際は、必要な電球の直径、テール部の寸法、ガスケットの長さ、設置方法、動作温度、機器の種類、および入手可能な図面やサンプル情報を提供してください。

高温産業用シール用途向けの特注インコネル製セラミック製タッドポール型ガスケットについては、BSTFLEXまでお問い合わせください。
