ガラス繊維オタマジャクシ型ガスケット：芯材の種類と産業用途

交換用ガスケットは、外形寸法がオリジナルと同じであっても、工業用オーブンのドアの閉まり方に影響を与えることがあります。その違いは、目に見えるファイバーグラス製のカバーではなく、バルブ（芯材）の内部にある可能性があります。

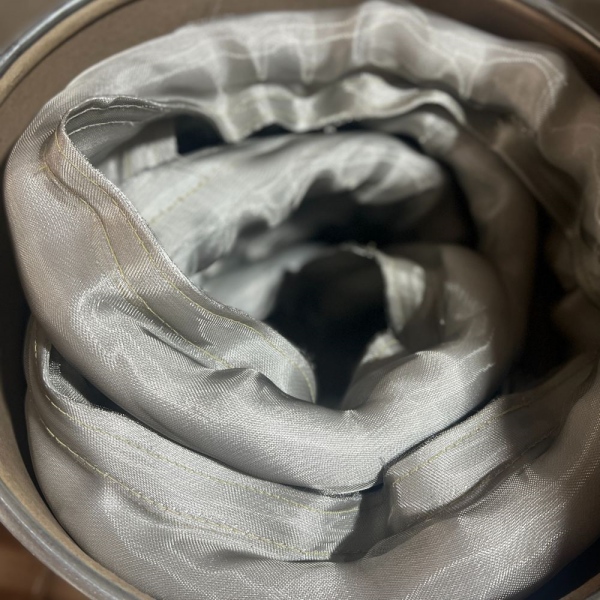

A ファイバーグラス製オタマジャクシ型ガスケットは、ファイバーグラス製の織物カバーと、圧縮可能なシール用バルブ、および平らな取り付け用テールを組み合わせたものです。しかし、バルブには必ずしもファイバーグラスが含まれているとは限りません。ファイバーグラス芯、ステンレス鋼芯、または中空ステンレス鋼構造が使用される場合があり、それぞれが圧縮と機械的サポートの開始点として異なる特性を提供します。

機器メーカーやメンテナンスチームにとって、実用上の問題は単にどのガスケットが耐熱性に優れているかということではありません。ドアに過度な負荷をかけたり、カバーを損傷させたり、有効な圧縮範囲を失ったりすることなく、開口部周辺で必要な接触を維持できる構造はどれか、ということです。

このガイドでは、BSTFLEX オタマジャクシ型ガスケットおよびオタマジャクシ型シール製品群に含まれる3種類のファイバーグラス被覆構造を比較し、工業用途向けにそれらを選定する方法を解説します。

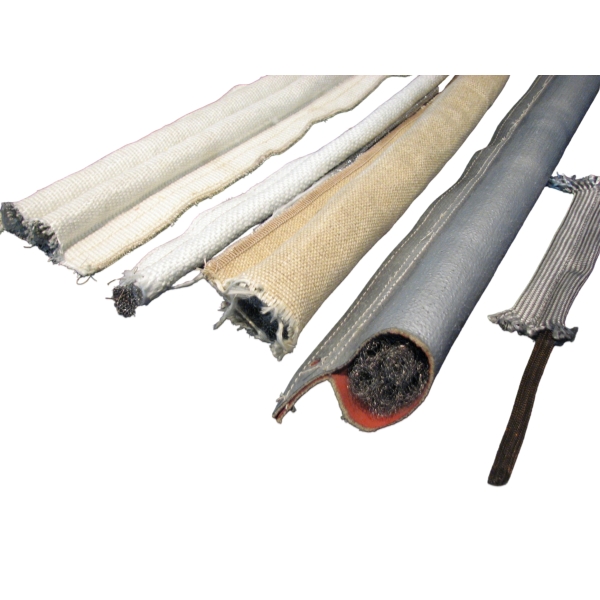

同じファイバーグラスカバーの下にある3つの芯タイプ

カバーは露出した織物部分を指します。芯の仕様は、バルブを支える素材を説明するものです。これら2つの詳細を分けて考えることで、製品の比較が容易になり、見た目だけでシールを注文してしまうことを防げます。

これらの説明は選定の出発点であり、柔らかさや耐用年数の普遍的なランキングではありません。芯の密度、ワイヤー径、メッシュ構造、バルブサイズ、カバーの張力によって、完成したガスケットの挙動は変化します。

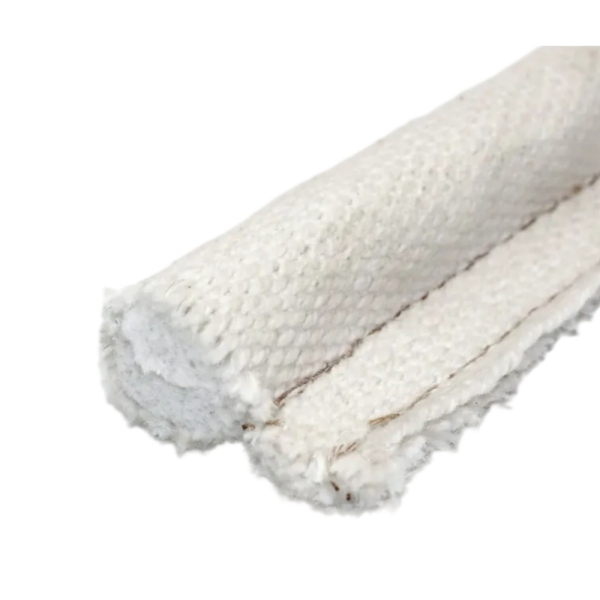

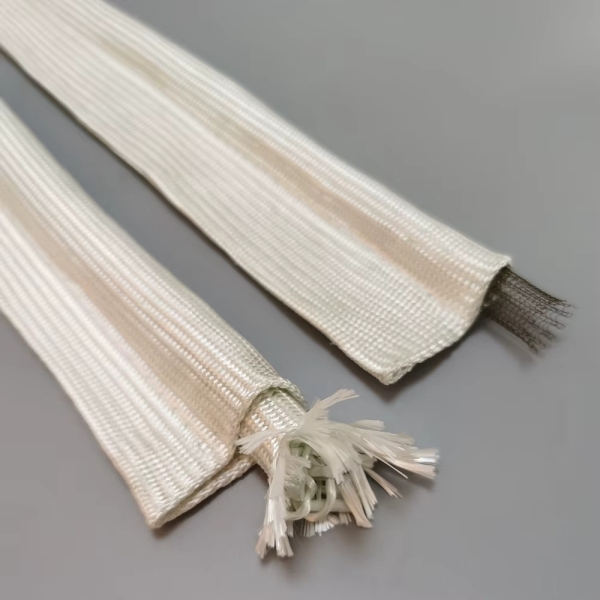

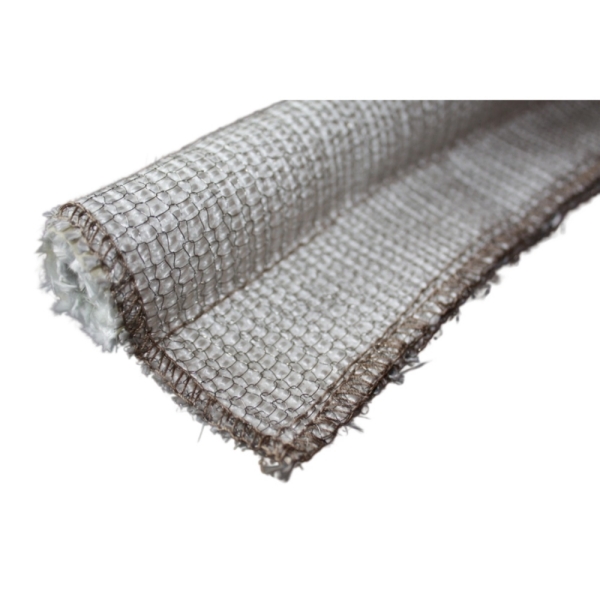

ファイバーグラス芯：非金属製シールバルブ

ファイバーグラス芯は、バルブの本体を形成するために金属補強材ではなく繊維素材を使用します。圧縮は、内部の織物構造の変形と再配置を通じて行われます。

この構造は、柔軟な非金属芯が好まれる場合に検討する価値があります。その硬さは芯の製造方法に依存するため、外径が同じ2つのファイバーグラス芯であっても、圧縮に必要な力が同じであるとは限りません。

ファイバーグラスカバー・ファイバーグラス芯オタマジャクシ型ガスケットは、このカバーと芯の組み合わせを提供します。交換プロジェクトでは、寸法だけでなく、必要な圧縮応答も指定してください。

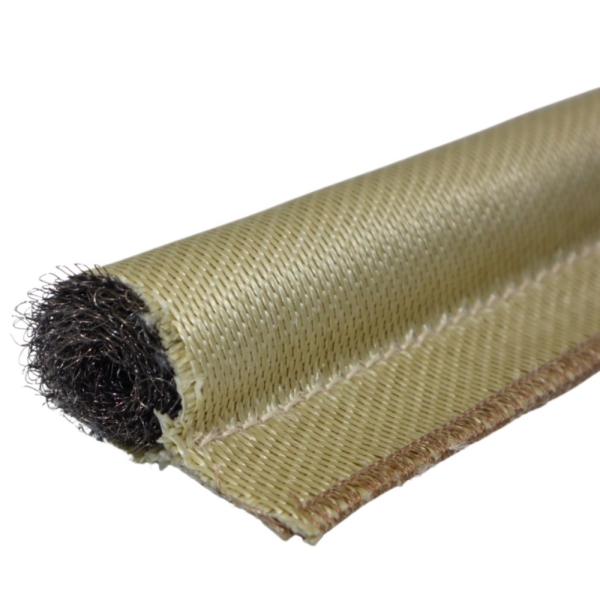

ステンレス鋼芯：内部金属サポート

ステンレス鋼芯は、シールバルブの内部に金属製のサポートを導入します。メッシュ構造の場合、ワイヤーの配置により、ファイバーグラス生地の下にあるプロファイルを支えながら変形が可能になります。

ファイバーグラスカバー・ステンレス鋼芯オタマジャクシ型ガスケットは、内部補強が重要な要件となる機器の候補となります。芯は単に「ステンレス鋼」という言葉だけでなく、構造によって指定する必要があります。

すべてのステンレス鋼芯が同一の反発力、閉鎖力、または耐久性を持っていると想定しないでください。合金と芯の詳細を要求し、意図した圧縮高さで完成したプロファイルを評価してください。

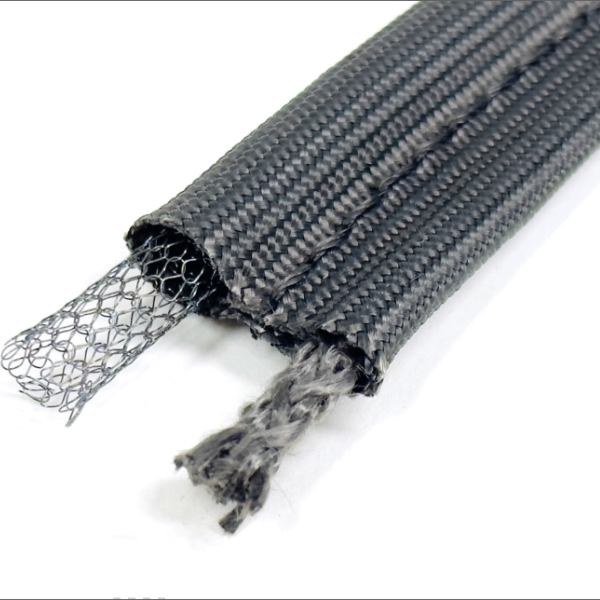

中空ステンレス鋼芯：中心が空洞の構造

中空コアは、単なる空の布製バルブではありません。この構造では、ステンレス鋼の構造体がグラスファイバーカバーの下にある開いた中央領域を囲んでいます。

この形状により、バルブが内側に変形するためのスペースが確保されます。これは、ドアの閉鎖力が限られている場合や、ガスケットがシール周囲のばらつきに対応しなければならない場合に役立ちます。実際の性能は、ワイヤー構造とガスケットのプロファイル全体によって決まります。

「グラスファイバーカバー ステンレス鋼中空コア オタマジャクシ型ガスケット」が検討すべき関連構造です。中空バルブが無制限に平らになると想定するのではなく、その有効圧縮範囲を確認してください。

コアの材質とコアの形状は異なる仕様です

「ステンレス鋼」は材料のファミリーを指します。「中空」は構造上の特徴を指します。したがって、ガスケットはステンレス鋼コアと中空コアの両方を同時に持つことができます。

同様に、「ソリッドメッシュコア」は、硬い金属棒ではなく、メッシュの構成を指します。調達図面では、メーカーが曖昧な説明を解釈しなくて済むよう、実際の構造を十分に明確に特定する必要があります。

有用な仕様には、カバー、コアの材質、コアの形状、およびプロファイル寸法を組み合わせます。例：織りグラスファイバーカバー、ステンレス鋼中空メッシュコア、指定された自由バルブ高さ、定義されたテール幅、および合意された取り付け高さ。

圧縮率は閉鎖力を示すものではありません

圧縮はバルブの高さがどれだけ減少するかを表します。閉鎖力は、その減少を達成するために必要な荷重を表します。これらは関連していますが、互換性はありません。

荷重方向で測定されるバルブの場合、公称圧縮率は次のように表すことができます。

公称圧縮率 (%) = (自由バルブ高さ − 取り付け後のバルブ高さ) ÷ 自由バルブ高さ × 100

例えば、16 mmの自由バルブ高さを12 mmの取り付け高さに減らすと、25%の公称圧縮率になります。これは寸法の例であり、すべてのオタマジャクシ型ガスケットに推奨される圧縮設定ではありません。

同じ割合で圧縮された2つのガスケットでも、異なる荷重が必要になる場合があります。OEM設計の場合は、可能な限り圧縮荷重情報を要求するか、実際の取り付けおよび接触条件を再現した治具でサンプルを評価してください。

復元力も重要です。荷重を取り除いた後、バルブが元の高さに完全に戻らない場合があります。許容される残留変形量は、機器の開閉頻度および使用温度と併せて考慮する必要があります。

産業用途：機器の要件から始める

バッチ式、硬化用、および乾燥用オーブンのドア

産業用オーブンのドアガスケットについては、閉じた状態の隙間と利用可能なラッチ力から始めてください。過度の圧縮荷重を必要とするシールは、ドアが意図した位置に到達するのを妨げる可能性があります。

グラスファイバーコア構造は、柔軟な非金属バルブが好まれる場合に評価すべき選択肢の1つです。設計で金属によるサポートが必要な場合は、同じ取り付け条件下でステンレス鋼の代替品を比較してください。

選択にあたっては、短い直線状のサンプルだけでなく、コーナーやヒンジ側を含む全周を考慮する必要があります。

頻繁に開閉するアクセスドア

点検ドアや生産用アクセスパネルは、シールに繰り返しの機械的負荷をかけます。繰り返しの閉鎖後にバルブがどのように反応するか、テールが固定されたままであるか、カバーが周囲の金属と擦れていないかを確認してください。

ステンレス鋼コアは内部補強を提供できますが、露出したグラスファイバーカバーをあらゆる摩耗源から保護するわけではありません。コアの交換を完全な解決策とする前に、ドアの調整、接触エッジ、および移動方向を確認してください。

大型カバーと可変シール隙間

大型カバーでは、閉じた状態の隙間が場所によって異なる場合があります。中空コアプロファイルは、過度の閉鎖荷重をかけずにガスケットが有用な変形範囲を必要とする場合に評価する価値があります。

最小の隙間と最大の隙間の両方を測定してください。バルブは、最も狭い場所で過圧縮されることなく、最も広い場所で接触を維持しなければなりません。直径を大きくするだけでは、その矛盾は解決しません。

炉のアクセスパネル、ダクト、およびダンパー

炉のアクセスパネルや加熱ダクト機器については、ガスケット位置の温度を確定してください。プロセスチャンバーの温度が、カバー、ステッチ、またはコアが経験する温度と必ずしも同じとは限りません。

ダクトおよびダンパーの用途では、定義された漏れ要件と圧力差も必要です。グラスファイバー繊維のオタマジャクシ型ガスケットは、熱的な周囲シールに適しているという理由だけで、気密性や耐圧性のあるシールを提供すると想定すべきではありません。

封じ込めが安全上重要な場合は、ジョイント全体に対して用途に応じた認定が必要です。

温度の選択はガスケット全体に適用されます

高温用グラスファイバーガスケットはアセンブリであり、単なるガラス繊維の断片ではありません。その使用可能なサービス条件は、カバーのグレード、生地の仕上げ、コア、ステッチ、およびコーティングや取り付け材料によって決まります。

コアをグラスファイバーからステンレス鋼に変更しても、外側カバーの温度耐性が自動的に向上するわけではありません。同様に、耐熱性コアは、不適切なコーティングや縫製構造を補うことはできません。

連続温度、ピーク温度、およびピーク持続時間を個別に指定してください。また、ガスケットが熱風、加熱された金属との接触、放射熱、または直接の炎にさらされるかどうかを特定してください。

グラスファイバーが不適切な場合は、高温用オタマジャクシ型シールコレクションにある代替のカバーとコアの組み合わせを確認してください。 交換用の構造は、1つのコンポーネントを単独で変更するのではなく、システム全体として選択してください。

グラスファイバー製オタマジャクシ型ガスケットテープ、フラットテープ、およびロープは同一ではありません

「グラスファイバー製タッドポールガスケットテープとは、バルブ（膨らみ）とテール（尾）を持つシール形状を指します。平らなグラスファイバー製ストリップや、独立したグラスファイバー製ロープと混同しないでください。

フラットテープは、幅全体にわたって比較的均一な断面を提供します。ロープは、取り付け用のテールが一体化されていないシール本体を提供します。タッドポール形状は、バルブの接触機能とテールの保持機能を分離しています。

これらの製品は関連する素材を使用することがありますが、取り付け方法や利用可能な圧縮率が異なります。ある形状を別の形状に交換する場合は、単に公称幅を合わせるだけでなく、接合部の形状を確認する必要があります。

摩耗したガスケットを複製する前に接合部を測定する

古いガスケットは有用な証拠となりますが、元の形状を正確に表していない可能性があります。永久圧縮、生地の伸び、角の損傷により、使用済みのサンプルは誤解を招く恐れがあります。

サンプルと併せて機器の測定値を提供してください。断面図には、自由状態のバルブ寸法、テール幅、および全体の幅を明記する必要があります。

テール幅を記載する際は、図面に測定の端点をマークしてください。これにより、露出した取り付けテールと全体のプロファイル幅との混同を避けることができます。

生産発注前にプロファイルを評価する

新しいOEM設計や芯材構造の変更については、生産数量を確定する前にサンプル承認プロセスを使用してください。以下のチェックは実用的な出発点となります。合格基準は機器の要件に基づいて設定する必要があります。

適合性と閉鎖性：意図した保持方法でサンプルを取り付けます。バルブが相手面に接触していること、ドアが正しく閉まること、テールが接合部に干渉しないことを確認してください。

圧縮と復元：意図した取り付け高さでプロファイルを評価します。閉鎖時の力、残留変形、および代表的な開閉サイクル後の挙動を確認してください。

熱曝露：代表的な使用条件下で、構造全体を評価します。曝露後のカバー、ステッチ、芯材、および保持状態を検査してください。

接合部の性能：適切な機器試験を使用して、合意された漏れや熱性能の要件を確認します。視覚的な接触だけでは、すべてのシール要件を満たしているとは限りません。

よくある質問

グラスファイバー製タッドポールガスケットには、常にグラスファイバーの芯が入っていますか？

いいえ。グラスファイバーは外側のカバーを指すことがあり、バルブ内部にはグラスファイバー、ステンレス鋼、またはその他の指定された芯材が含まれている場合があります。注文時にはカバーと芯材の両方を明記してください。

中空芯のガスケットは、グラスファイバー芯のガスケットよりも常に柔らかいですか？

普遍的な比較は適用できません。中空形状は変形のためのスペースを提供しますが、ワイヤー構造、繊維密度、バルブ寸法、およびカバーの張力が実際の圧縮荷重に影響を与えます。完成したサンプルまたは関連する試験データを比較してください。

ステンレス鋼の芯材を使用すると、外面の耐摩耗性が向上しますか？

芯材は内部のサポートを提供します。追加の保護層が指定されていない限り、グラスファイバー製のカバーが露出した接触面となります。表面の摩擦については、カバーの選択と機器の形状を通じて対処する必要があります。

同じプロファイルをオーブンのドアと炉のドアに使用できますか？

可能性はありますが、機器名だけでは適合性を判断するのに十分ではありません。実際のガスケット温度、隙間、締め付け力、動き、雰囲気、およびシール要件を比較してください。

カスタムのグラスファイバー製オタマジャクシ型ガスケットの見積もりに必要なものは何ですか？

断面図またはサンプル、フリーバルブ寸法、テール寸法、必要な長さ、数量、閉じた状態の隙間、および動作条件を提供してください。既知の場合は、既存の芯材の仕様も記載してください。

BSTFLEXのグラスファイバー製オタマジャクシ型ガスケットを指定する

BSTFLEXは、OEMおよび交換プロジェクト向けに、さまざまな内部構造を持つグラスファイバー被覆のオタマジャクシ型ガスケットを製造しています。バルブ寸法、取り付けテール、および完成品の長さは、図面、サンプル、および機器の要件に基づいて開発可能です。

まずは以下から始めてください：グラスファイバー芯材構造（非金属バルブ用）、または以下を検討してください：ステンレス鋼芯材構造（内部金属サポート用）、または以下を評価してください：中空ステンレス鋼芯材構造（そのオープンセンター形状が必要な圧縮に適している場合）。

見積もりのために、ガスケットの図面と用途の詳細をBSTFLEXまでお送りください。提案書が完全なシールアセンブリに対応できるよう、必要な数量、使用温度、閉じた状態の隙間、および取り付け方法を記載してください。
