多層ステンレス鋼製メッシュフランジガード

BSTFLEX マルチレイヤーステンレスメッシュフランジガードは、外部金属バンドと内部の多層メッシュインサートを組み合わせた構造で、工業用フランジ接続部における噴霧保護要件に対応します。メッシュは接続部の周囲に配置され、集中した漏洩ジェットを遮断します。また、取り外し可能なクロージャーにより、計画的なメンテナンス時にアクセスが可能です。ガードの寸法、ステンレス鋼のグレード、メッシュ構造は、フランジの形状と使用条件に基づいて決定されます。プロジェクトの見積もりをご希望の場合は、フランジ規格、寸法、プロセス媒体、動作温度、圧力、数量をお知らせください。保護性能および必要な試験は、アセンブリ全体について確認する必要があります。
  • 注文(moq):

    1
製品の詳細

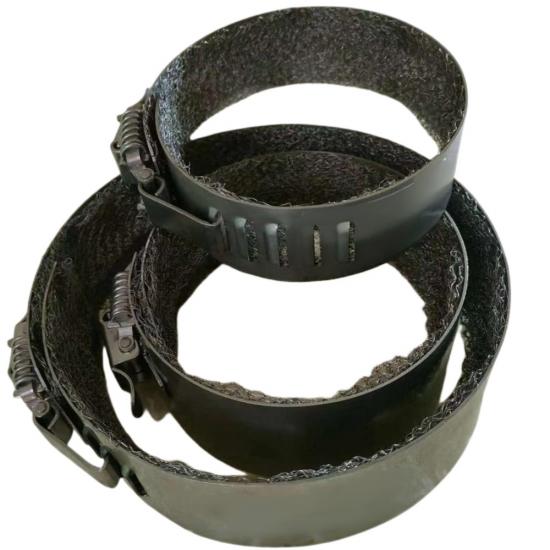

多層構造ステンレスメッシュフランジガード

BSTFLEXの多層ステンレス鋼メッシュフランジガードは、フランジ接続部を囲むように、外側の金属バンドと多層ステンレス鋼メッシュインサートを組み合わせた構造になっています。メッシュライニング構造は、接合部からの集中的な解放を遮断することを目的としており、内部メッシュの配置は、外側カバーのオプションの説明ではなく、ガードの仕様における必須要素となっています。

これらのステンレス鋼製フランジ型スプレーシールドは、接続寸法、プロセス媒体、および必要な保護機能に基づいて仕様が定められています。バンド、メッシュ、およびクロージャーは一体構造となっており、すべてまとめて選定する必要があります。

探索するフランジおよびバルブ保護カバー関連するフランジガード、バルブスプレーシールド、および取り外し可能な断熱カバーの製品範囲。


内部メッシュが重要な理由

外側のバンドはフランジの周囲を囲み、多層メッシュはガードの内側、接合部周辺に配置されています。その目的は、漏洩した液体が金属表面に直接作用するのではなく、集中した漏洩ジェットを遮断して分散させることです。

保護効果は、構造、適合性、および使用条件全体に依存します。したがって、メッシュの等級、配置、被覆率、および保持力は、合意された製品仕様に含める必要があります。材料の等級や外観写真だけでは、噴霧制御性能を判断することはできません。

本製品は外部スプレーガードであり、圧力保持エンクロージャーやフランジ接続部の破損補修用ではありません。ガスケット、フランジ面、ボルト締めによるシール機能を代替するものではありません。


警備隊の3つの構成要素

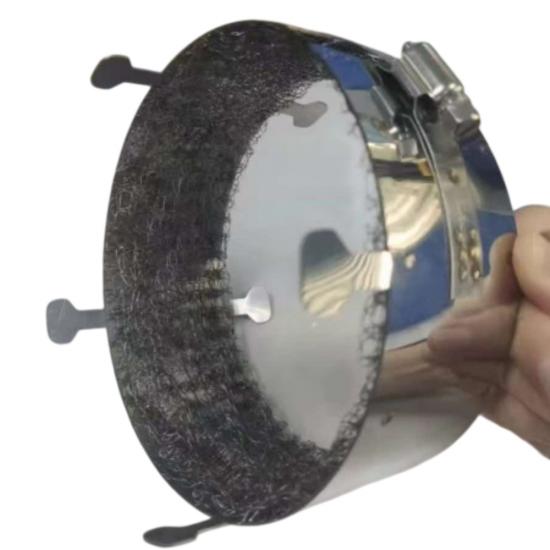

ステンレススチール製の外枠

成形された金属バンドは、フランジアセンブリの外周に装着されます。その直径と幅は接続部に合わせて設計されているため、ボルト、近隣の機器、既存の断熱材などに干渉することなくガードを配置できます。

多層ステンレススチールメッシュインサート

内部メッシュの存在が、この構造を外側のバンドのみで規定されたガードと区別する特徴です。メッシュは組み立てられたカバー内で正しい位置に保持されなければなりません。その寸法、配置、および取り付けの詳細は、承認された構成で規定されています。

取り外し可能な留め具

ラッチ式の留め具により、アセンブリを開けて取り付けたり、計画的なメンテナンス時に取り外したりすることができます。留め具の設計と構成部品の材質は、バンドとメッシュの要件とともに確認されます。


製品仕様および注文の詳細

アイテム 説明
製品 多層ステンレス鋼メッシュフランジガード
ブランド BSTFLEX
工事 外側の金属バンドと、内側の多層ステンレススチールメッシュインサート
材料仕様 バンド、メッシュ、留め具に使用するステンレス鋼のグレードは見積書で確認します。
メッシュ構成 合意された組立仕様に従った層の配置、被覆、保持
閉鎖 取り外し可能なラッチ式留め具。最終的な詳細は製品図面でご確認ください。
接続フィット フランジ規格、外径、組立幅、および利用可能なクリアランスに基づいて指定されます。
意図された機能 外部フランジからの噴霧防止機能付き。漏洩修理や耐圧性確保のためのものではありません。
サービス条件 提案されたアセンブリについて、プロセス媒体、通常温度および最高温度、圧力を検討する必要がある。
テストとドキュメント作成 注文確定前に、必要な受入基準と文書を特定する必要があります。


材料および用途の選定

メッシュやラッチを含む、関連するすべての部品について、必要なステンレス鋼のグレードを指定してください。外側のバンドの材質を指定したからといって、ガード全体の材質が自動的に決まるわけではないので注意してください。

蒸気、燃料油、潤滑油、ディーゼルシステムなどは、メッシュライニング付きフランジ型スプレーシールドの適用が検討される用途の例です。構成を選択する前に、それぞれの用途において、媒体、運転条件、接続形状、および保護目的を検討する必要があります。

特別な環境、海洋、または検査要件のあるプロジェクトについては、最初の問い合わせ時にそれらの要件を含めてください。必要な資格認定または試験に関する文書は、納入されるアセンブリおよびその明示された使用条件に適用される必要があります。


メッシュガードを実際の接続部に取り付けてください。

フランジ規格、公称サイズ、圧力指定、および図面または実測寸法をご提供ください。外径、組立幅、ボルト突出量、および周囲の空間は、ガードのサイズを決定する上で重要な入力情報となります。

写真は、接続部の正面と側面、および近くの支持部材、断熱材、操作機構を含めて撮影してください。複数の設置箇所がある場合は、フランジ一覧表に各接続部を明記し、異なるサイズやアクセス制限を個別に確認できるようにしてください。

外側バンド製品構成との比較については、以下を参照してください。ステンレス鋼製バンド型フランジガードこのページに掲載されている製品については、内部の多層メッシュも仕様に含める必要があります。


設置および保守に関する考慮事項

設置は、承認された組立手順書および現場の安全作業手順に従って行う必要があります。ガードの取り付けまたは取り外しを行う前に、認定された担当者に接続部の安全性を確認してください。漏洩が発生している箇所に近づいてカバーを取り付けたり調整したりしないでください。

ガードのサイズを確認し、承認された図面に従ってメッシュを配置してください。バンドを無理に締めたり、メッシュをずらしたりせずに、しっかりと固定してください。指定された点検、排水、または通気口は塞がないようにしてください。

定期点検の際には、バンド、メッシュ、ラッチに損傷、腐食、汚染、またはずれがないか確認してください。継続使用の可否は、アセンブリ全体の状態に基づいて判断する必要があります。


よくある質問

これはメッシュで裏打ちされたガードですか、それとも金網だけで作られたカバーですか?

ここで説明する構造は、外側の金属バンドと内側の多層ステンレス鋼メッシュインサートを組み合わせたものである。メッシュと周囲のバンドは、一体のガードアセンブリの一部として規定されている。

メッシュを追加することで、すべてのフランジガードが同じ保護性能を発揮するのでしょうか?

いいえ。性能は、実際の素材、メッシュの配置、カバー範囲、適合性、および使用条件に基づいて評価する必要があります。メッシュインサートだけでは、特定の圧力定格やミスト制御結果の証拠にはなりません。

フランジ圧力表示をガード圧力定格として使用できますか?

いいえ。フランジの表記は配管接続部を示すものです。必要なスプレーシールドの性能や試験については、ガードアセンブリ全体について別途規定する必要があります。

これらのガードは、既存のフランジからの漏れを止めることができますか?

これらは漏水補修装置として提供されるものではありません。接続部からの漏水には、適切な隔離、検査、および補修手順が必要です。スプレーによる保護は、フランジシールの完全性を回復させるものではありません。


ステンレス製メッシュフランジガードの見積もりを依頼する

BSTFLEX社にフランジの規格、寸法、材質要件、数量をお送りください。プロセス媒体、動作温度、圧力(単位を明記)、および必要な保護機能も併せてご提示ください。

接続図面または写真を添付し​​、指定されたメッシュ構造、試験、検査、または材料に関する文書を明記してください。複数サイズのプロジェクトの場合は、フランジスケジュールと希望納期を記載してください。
