ステンレス鋼製バンド型フランジガード

産業用接続部向けステンレス鋼製バンド型フランジガード

BSTFLEX ステンレス鋼製バンド型フランジガードは、ボルト締めフランジ接続部の外周に取り付ける取り外し可能な金属製カバーです。オープンサイドのバンド構造により、環状サイドパネルを備えた完全密閉型ハウジングの代替品となります。ステンレス鋼製のラッチがバンドを固定し、定期点検やメンテナンスの際に取り外せるよう開閉可能です。

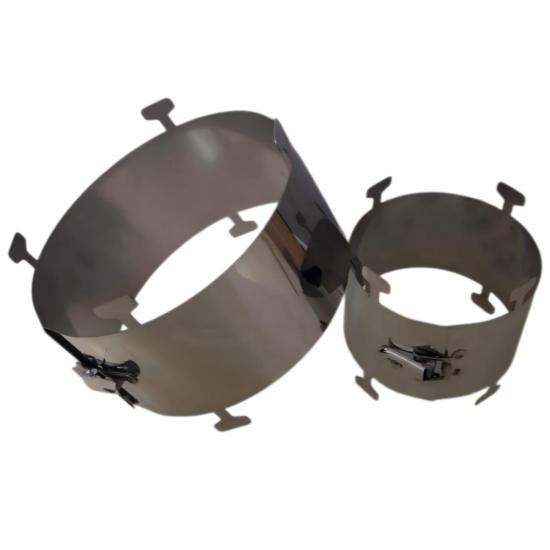

図示された設計は、成形されたステンレス鋼製ボディ、エッジタブ、およびラッチクロージャーを特徴としています。各お問い合わせは、フランジ寸法、設置クリアランス、材料要件、および意図された保護機能に基づいて検討されます。

当社のフランジおよびバルブ保護カバーシリーズの一部であるこれらのバンド型ガードは、呼び径だけでなく、接続部の形状によって仕様が決定されます。

取り外し可能なラッチクロージャーを備えたオープンサイド構造

フランジ外周を囲む金属バンド

湾曲したバンドがフランジ組立体の外側を囲みます。完全密閉型のフランジカバーとは異なり、この設計にはパイプ開口部周辺の環状エンドパネルは含まれていません。バンドの直径と幅がカバー範囲を決定するため、両方の寸法が実際の接続部に適合している必要があります。

成形エッジの詳細

参照設計には、バンドエッジに沿った成形タブが含まれています。最終的なタブの配置と周囲のクリアランスは、フランジのプロファイル、ボルト位置、および設置図面と照らし合わせて確認する必要があります。

計画メンテナンスのためのアクセス

接続部が点検のために安全な状態になったら、ラッチを解除してカバーを開き、取り外すことができます。ガードは外部に取り付けられるものであり、フランジ面間に挿入されるものではなく、ガスケットやフランジボルトの代わりにはなりません。

構造および発注仕様

アセンブリ全体の材料を指定

見積もり依頼時には、プロジェクトで必要なステンレス鋼グレードを明記してください。バンド本体、ラッチ、およびその他の追加コンポーネントの要件をまとめて記載することで、購入仕様書に基づいたアセンブリ全体の検討が可能になります。

316ステンレス鋼を含む特定のグレードのご要望は、注文前に書面による確認が必要です。表面の外観のみで材質を判断しないでください。材質に関する文書やトレーサビリティの要件は、最初の問い合わせ時に含めてください。

正しいフランジバンドサイズの指定方法

呼び径は、ボルト締めフランジ継手の外形寸法を完全に表すものではありません。金属製フランジガードを指定する場合は、フランジ規格、および組み立て状態での接続部の図面または実測寸法を提供してください。

米国、ドイツ、日本、その他のフランジ規格については、国名だけでなく正確な規格を特定してください。図面が実際の設置状態と異なる場合は、検討のために実測値を提供してください。

プロセス配管の用途検討

プロジェクトの問い合わせには、化学処理プラント、製薬施設、発電所配管のフランジ保護が含まれます。蒸気および溶融塩を取り扱う場合は、ガードの構成を選択する前に、プロセス媒体と運転条件を特定する必要があります。

バルブ設置の場合は、各フランジ接続部を個別に指定し、写真にバルブ本体、ハンドル、またはアクチュエータを写してください。1つのフランジに巻き付けたバンドだけでは、バルブ本体や操作機構を完全に囲うことはできません。

スプレーシールドの用途について：必要な保護性能および試験要件を問い合わせ時に明記してください。外部金属バンドが、検証済みの圧力拡散、ミスト抑制、または密閉封じ込めを提供すると想定してはなりません。内部メッシュや追加の保護構造が必要な場合は、合意された仕様書に明示的に含める必要があります。

設置および点検

現場の安全作業手順（必要な場合の隔離、減圧、冷却を含む）に従い、権限のある担当者にガードを取り付けさせてください。漏洩が発生している箇所に近づいてカバーの取り付けや調整を行わないでください。

接続図面とガードを照合し、バンドを開いて指定されたフランジ継手の周囲に配置します。ラッチを掛ける前に、ボルトおよび周辺機器の周囲の隙間を確認してください。サイズが不適切な場合に、無理に位置を合わせたり、変形させたりしないでください。

定期メンテナンス時には、再利用を検討する前に、バンド、タブ、留め具に損傷、変形、腐食がないか点検してください。承認された設置手順で要求される点検、排水、または通気のための措置を維持してください。

本製品は外部ガードであり、圧力保持用の補修クランプではありません。ガスケットの故障、フランジの損傷、またはボルト接続の欠陥を修理するものではありません。

よくある質問

バンド型ガードとフルエンクロージャー型フランジカバーの違いは何ですか？

バンド型ガードはフランジ継手の外周を囲みますが、側面は開いたままになります。フルエンクロージャー型設計は、配管開口部の周囲に環状の側面パネルを追加します。これら2つの構造はカバー範囲の形状が異なるため、設置要件に応じて選択する必要があります。

1つのガードで同じ呼び径のすべてのフランジに適合しますか？

互換性があるとは想定しないでください。フランジ規格、圧力定格、外径、および組み立て後の幅を確認する必要があります。見積もりを依頼する際は、実際の接続寸法を送付してください。

フランジの圧力クラスはガードの圧力定格を定義しますか？

いいえ。フランジの圧力定格は配管接続部を特定するものであり、外部ガードの保護性能を確立するものではありません。必要なスプレーシールド試験は、ガードの構成全体に対して個別に指定する必要があります。

このバンド型フランジガードは断熱効果がありますか？

ここで説明する金属バンド構造は、取り外し可能な断熱ジャケットではありません。保温および断熱バルブカバーについては、当社の取り外し可能なバルブ断熱カバーを参照してください。断熱とスプレー保護は、別々の要件として指定してください。

ステンレス鋼製フランジスプレーシールドの問い合わせには何を含めるべきですか？

フランジ図面、プロセス媒体、通常および最大運転条件、必要なカバレッジ、および性能基準を提供してください。購入前に提案されたアセンブリを検討できるよう、プロジェクトで要求される内部構造、検査記録、または試験文書を特定してください。

カスタムステンレス鋼製フランジガードの見積もりを依頼する

BSTFLEXに、フランジ規格、サイズ、圧力指定、測定寸法、希望する材質グレード、および必要数量を送付してください。設置可能なスペースを示す写真や図面とともに、プロセス媒体、温度、圧力を明確な単位で記載してください。

複数の接続部を対象とするプロジェクトの場合は、サイズまたは設置タイプごとに個別の識別番号を付けたフランジスケジュールを提供してください。希望納期、および購入、検査、または文書化に関する要件を記載してください。

ステンレス鋼製バンド型フランジガードの見積もりを依頼するまたは、図面と仕様書を次の宛先にメールで送信してください：sales@pkfiresleeve.com。
