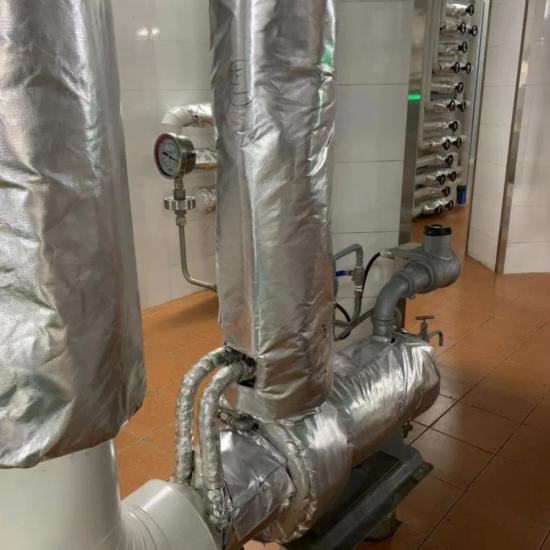

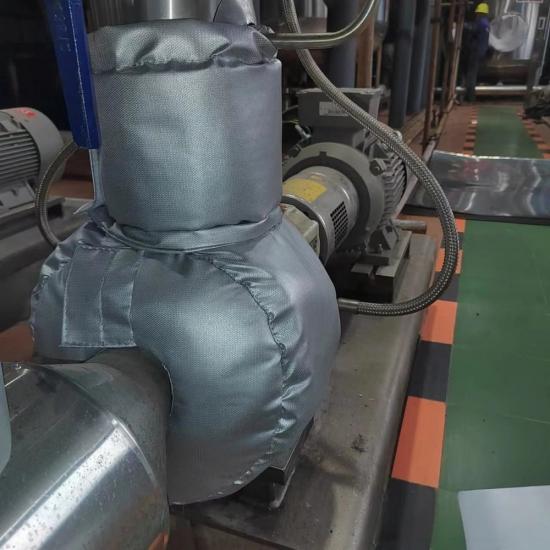

BSTFLEXの取り外し可能なポンプ用断熱カバーは、加熱されたプロセス媒体を扱う産業用ポンプ向けにカスタムメイドされています。各再利用可能なカバーは、ポンプケーシング、吸込・吐出接続部、支持部、およびサービスポイントに合わせて型取りされており、シール、ベアリング、カップリング、その他のメンテナンス箇所へのアクセスを維持しながら、露出した熱を低減するのに役立ちます。
注文（moq）:
1BSTFLEXは、蒸気復水、熱媒体油、アスファルト、樹脂、接着剤、化学薬品、その他温度管理が必要なプロセス媒体を扱う産業用ポンプ向けに、取り外し可能なポンプ断熱カバーを製造しています。各カバーは一般的な既製品から選ぶのではなく、実際のポンプの形状に合わせて製作されます。
このカバーは、ポンプケーシングの断熱部分および関連する接続部にフィットしつつ、シール、ベアリング、ドレン、ベント、カップリングエリア、取り付けポイントへの計画的なアクセスを可能にします。取り外し可能な構造のため、メンテナンス時には取り外し、作業終了後には従来の断熱材のように切断や再構築を行うことなく、再び取り付けることができます。
ポンプは、湾曲したケーシング、フランジ接続部、支持脚、シャフト貫通部、および近接する配管が狭いスペースに密集しています。これらの特徴により、硬質断熱材の取り付けは困難で、取り外しも不便です。しかし、ポンプケーシングを露出させたままにすると、断熱されているはずのプロセスラインに断熱の欠落が生じる可能性があります。
カスタムメイドのポンプ断熱ジャケットは、機器のプロファイルに沿いつつ、アクセスが必要な領域を分離します。ポンプやメンテナンス手順に応じて、完成したシステムは1つのラップアラウンド型カバー、または番号が付けられた複数のセクションを使用します。分割されたカバーは、吸込口や吐出口周辺の断熱材を乱すことなく、ケーシングセクションを取り外す必要がある場合に便利です。
断熱の境界は製造前に確認する必要があります。電気モーター、換気口、カップリングガード、軸受ハウジング、メカニカルシール、その他熱に弱い部品や可動部品は、機器メーカーおよびプロジェクトエンジニアがその配置を承認しない限り、カバーで覆うべきではありません。
取り外し可能なポンプ断熱カバーは、ポンプケーシングが周囲温度より高い、または低い温度で動作し、かつ点検のためにアクセス可能である必要がある場所で使用されます。一般的な用途は以下の通りです。
本製品は産業機器の断熱を目的としています。家庭用井戸ポンプカバー、スイミングプール用ポンプ筐体、ヒートポンプ用防音ブランケット、自己加熱式凍結防止バッグではありません。能動的な加熱が必要な用途には、別途設計されたヒートトレースまたは加熱システムを使用する必要があります。
最終的な層システムは、動作温度、ポンプ媒体、設置環境、利用可能なクリアランス、および取り外し頻度に応じて選択されます。一般的な取り外し可能なポンプ断熱カバーには、外側の保護層、断熱コア、ホットフェイスライナー、および再利用可能な固定金具が含まれます。
| 層またはコンポーネント | 代表的なオプション | 設計目的 |
|---|---|---|
| 外側保護カバー | シリコンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維、またはその他のコーティングされた耐熱布 | 取り扱い、湿気、油、天候、現場の汚染から断熱材を保護します |
| 断熱コア | ガラス繊維ニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 許容される厚さ内で必要な断熱性能を提供します |
| 内側ライナー | ガラス繊維布、シリカ布、ステンレス箔、またはステンレスメッシュ | 断熱材を含み、高温の機器表面に面する部分 |
| 留め具 | Dリングとストラップ、ステンレス製フック、レーシングワイヤー、スプリング、バックル、またはその他の取り外し可能な留め具 | 成形されたセクションを固定し、繰り返し取り外しができるようにする |
| 補強 | キルティングピン、ステンレス製メッシュ、補強された縫い目、エッジ保護、および局所的な摩耗防止パッチ | 曲線や不規則な表面の周囲で層の位置を維持する |
温度耐性は、完全なアセンブリとして評価する必要があります。生地、断熱コア、ライナー、縫い糸、留め具、およびクリアランスはすべて、その構造が特定のポンプに適しているかどうかに影響します。
ポンプカバーは通常、単純なパイプやフランジジャケットよりも詳細なパターン設計を必要とします。ケーシングは両側で直径が異なる場合があり、モーター側の開口部は、可動部品に接触することなくシャフトやシールエリアの周囲に適合しなければなりません。ドレンプラグ、通気口、圧力接続部、および銘板も見える状態にしておく必要がある場合があります。
BSTFLEXは、カバーをケーシング、吸込接続部、吐出接続部用の個別のセクションに分割できます。重なり合うフラップにより、セクション間の隙間を減らしつつ、一部を独立して取り外すことが可能です。恒久的なラベルにより、機器番号、カバーセクション、および取り付け方向を識別できます。
新しいポンプ断熱ジャケットには、寸法図面が推奨されます。図面がない場合は、写真と現場での測定値を使用して予備的なパターン開発を行うことができます。以下をご提供ください：
写真は、ポンプの正面、背面、両側面、および上部から撮影してください。どのコンポーネントをカバーの外側に残すべきか不明な点がある場合は、意図する断熱境界を写真に直接マークしてください。
留め具の配置は、温度、振動、利用可能なスペース、およびカバーを開ける頻度によって異なります。Dリングとストラップは、多くの一般的な産業用ポンプに対して調整可能な張力を提供します。全金属製の固定システムが好まれる場合は、ステンレス製のフック、スプリング、レーシングワイヤーを選択できます。
留め具は、メンテナンス担当者が安全に手が届く位置に配置する必要があります。壁際、ポンプの下、または回転機器の隣には配置しないでください。作業員が保護手袋を着用している際の取り扱いを簡素化するために、補強されたプルタブを追加することができます。
カバーを取り外したり取り付けたりする前に、プラントの手順に従ってポンプを停止し、安全を確保する必要があります。取り付け後、ジャケットがシャフト、カップリング、冷却空気の流れ、ドレン経路、または日常点検に必要なアクセスを妨げていないことを確認してください。
計画メンテナンス時には、カバーに断熱材の汚染、縫い目の損傷、ハードウェアの緩み、熱による劣化がないか点検してください。濡れている、または化学的に汚染された断熱コアは、単に再び覆うのではなく、調査する必要があります。再取り付けの前に、ポンプと配管の漏れも確認してください。
露出したポンプケーシングを断熱することで、プロセスと周囲の作業スペース間の不要な熱伝達を低減できます。加熱された媒体の場合、カバーはポンプ本体を通じた保温をサポートします。また、人が立ち入る産業エリアにおいて、高温表面への直接的な接触を減らすこともできます。
実際の熱的結果は、表面温度、周囲の状況、断熱材の種類、厚さ、被覆範囲、および取り付け品質によって異なります。特定の外部表面温度や熱損失値が必要な場合は、プロジェクトの目標に対して構造を検討できるよう、設計条件をご提示ください。
BSTFLEXは、プロトタイプ、小規模プロジェクトの数量、および繰り返しのOEM供給をサポートします。カバーは、エンジニアリング図面、現場測定値、段ボールや布のテンプレート、写真、または承認された物理サンプルから作成できます。リピートプログラム用に、部品番号、セクションラベル、顧客識別情報、および梱包要件を組み込むことができます。
交換作業の場合は、以前のカバーを交換する理由を説明してください。単純なコピーでは、不適切なクリアランス、アクセスできない留め具、汚染、過度の重量、または不適切な断熱境界によって引き起こされる問題を解決できない場合があります。取り付け済みおよび取り外し済みのカバーの写真は、必要な設計変更を特定するのに役立ちます。
通常、カバーは電気モーターではなく、ポンプケーシングと承認された高温部分に合わせて設計されます。機器メーカーが別の配置を承認していない限り、モーターの換気口、ベアリング、カップリング、シール、および可動部品は覆わないようにする必要があります。
外部形状、接続位置、必要なアクセスポイントが十分に類似している場合にのみ可能です。確実なフィット感を得るためには、各ポンプモデルまたは寸法グループごとに個別に検討する必要があります。
はい。フランジはメインカバーに組み込むか、個別の取り外し可能なフランジカバーで断熱することができます。1つの接続部のみのメンテナンスが必要な場合は、個別のセクションにする方がアクセスが容易です。
屋外用構造は、適切な外装生地、保護された縫い目、排水への配慮を施して提供可能です。耐候性は生地のコーティングだけでなく設計全体に依存するため、向きや水の浸入箇所を検討する必要があります。
断熱材は熱伝達を遅らせますが、熱を発生させるわけではありません。凍結の可能性がある場所では、取り外し可能な断熱カバーに加えて、適切に設計されたヒートトレースやその他のアクティブな熱源が必要になる場合があります。
はい。損傷のないサンプル、または損傷箇所が明確に特定されたサンプルをお送りください。古いカバーは使用中に伸びたり、縮んだり、変更が加えられたりしている可能性があるため、寸法の確認を推奨します。
ポンプの図面、機器モデル、動作温度、数量、写真をBSTFLEXまでお送りください。製造仕様を確認する前に、断熱境界、セクションレイアウト、材料、固定方法、メンテナンスアクセスを検討いたします。
