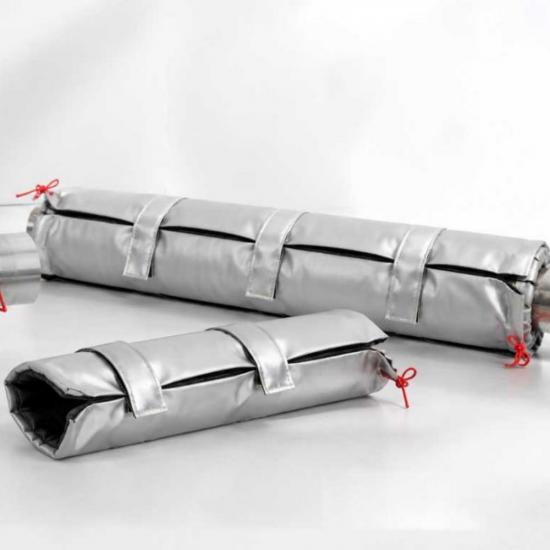

BSTFLEX着脱式パイプ断熱ジャケットは、断熱と定期的なアクセスが必要な直線状の工業用パイプセクション向けに特注製作されます。モジュール式の再利用可能なセクションは、パイプ径、断熱長さ、動作温度、ヒートトレース、設置クリアランスなどに合わせて製作でき、実際の使用環境に合わせて材料と留め具が選定されます。
注文（moq）:
1着脱式パイプ断熱ジャケットは、アクセス可能な状態を維持する必要のある工業用パイプセクション向けに製造された、柔軟で再利用可能な断熱カバーです。検査、溶接、ヒートトレース作業、または定期メンテナンス後に、従来の断熱材を再構築する代替手段となります。
BSTFLEX社は、配管径、必要な断熱長さ、使用温度、周囲環境、設置スペースに応じて、各ジャケットを製造します。長い配管は番号付きのモジュール式セクションに分割できるため、保守担当者は作業に必要なセクションだけを取り外すことができます。
この製品ページでは、直管用の着脱式断熱材について説明しています。フランジ、ポンプ、バルブ、エルボ、T字管、レデューサーは形状や使用条件が異なるため、専用のカバーを使用することでより効果的に断熱できます。これらの製品を分けて保管することで、より正確なパターン把握が可能になり、交換部品の発注も容易になります。
典型的な設置場所としては、恒久的な断熱材の間にある露出した配管部分、点検箇所、溶接部、ヒートトレース接続部、計器アクセスゾーン、定期的に取り外される短い配管スプールなどが挙げられます。ジャケットは隣接する断熱材に重ねて設置することで、隙間を減らしつつ、取り外しラインをスムーズに確保できます。

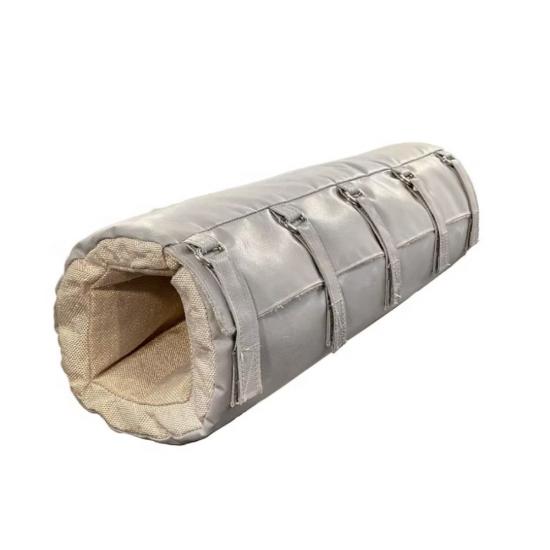

縦方向に閉じられた一体型の巻き付け式構造。この構造は、周囲の機器に干渉することなくジャケットを開いて持ち上げることができる、一定の長さのパイプに適しています。
長い配線は、扱いやすい区間に分割できます。各区間には、配線番号、位置、設置手順を示す識別ラベルを貼付できます。端部を重ね合わせることで、隣接する配線間の隙間を減らすことができます。
定期的な点検が必要な溶接部、検査箇所、または試験箇所には、取り外し可能な短いジャケットを取り付けることができます。アクセスジャケットを取り外す際も、周囲の恒久的な断熱材はそのままの状態を保ちます。
ジャケットは、承認済みのヒートトレースケーブル、スチームトレースライン、および接続ボックスに合わせて設計できます。ヒートトレースは独立した設計システムです。ジャケットの構造が確定する前に、設置場所、温度クラス、およびメンテナンスアクセス要件を提供する必要があります。
屋外用設計では、耐候性のある外装生地、保護された縫い目、水の浸入を防ぐ設置方法などが用いられます。向きも重要です。断熱材内部に水が溜まらないように、留め具、重なり部分、縫い目を配置する必要があります。
| 成分 | 代表的な材料オプション | 選考基準 |
|---|---|---|
| アウタージャケット | シリコンコーティングされたグラスファイバー、PTFEコーティングされたグラスファイバーガラス、アルミ蒸着ガラス繊維、またはその他のコーティングされた耐熱性繊維 | 天候、油分、湿気、摩耗、輻射熱、洗浄条件 |
| 熱コア | グラスファイバーニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 配管温度、熱目標値、許容厚さおよび重量 |
| ホットフェイスライナー | グラスファイバークロス、シリカ生地、ステンレス鋼箔またはステンレス鋼メッシュ | 接触温度、振動、表面状態、機械的摩耗 |
| 固定システム | Dリングとストラップ、フックとレースワイヤー、スプリング、バックル、その他の再利用可能な留め具 | 温度、アクセススペース、振動、および取り外し頻度 |
| 内部補強 | キルティングピン、ステンレススチールメッシュ、補強された縫い目、および局所的な摩耗層 | セクションの長さ、向き、絶縁体の移動および取り扱い方法 |
単一の材料温度を、パイプジャケット全体の定格温度として扱うべきではありません。構造全体は、外側の布地、断熱材、ライナー、縫製糸、留め具、および設置の詳細を含みます。すべての構成要素は、実際の使用温度および暴露温度に照らして評価する必要があります。
ストレートパイプジャケットはバルブカバーやポンプカバーよりも構造が単純ですが、最終的な仕上がりは正確な寸法に依存します。以下の情報をご提供ください。
配管に既に断熱材が施されている場合は、新しいジャケットがむき出しの配管を覆うのか、断熱材全体を交換するのか、それとも取り外し可能な外側カバーとしてのみ機能するのかを明確にしてください。これらは構造が異なるため、必要な仕上がり直径も異なります。
縦方向の閉鎖部は、設置後も目視可能で、かつ手が届く位置にある必要があります。水平配管の場合、漏水や雨水が溜まる場所に配置しないでください。垂直配管の場合、断面の重なりと支持方法によって、ジャケットと断熱材が下方に滑り落ちないようにする必要があります。

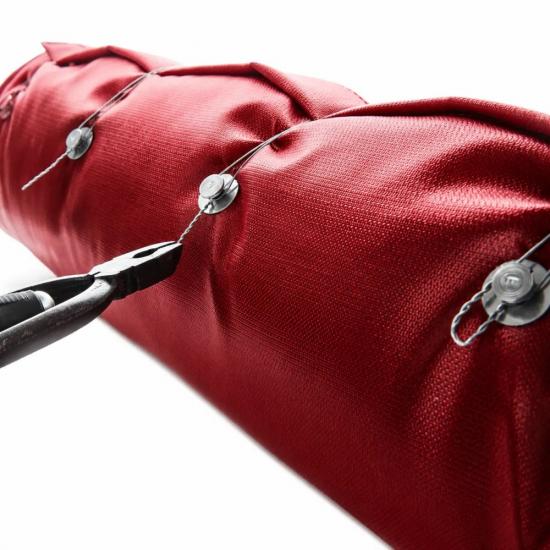

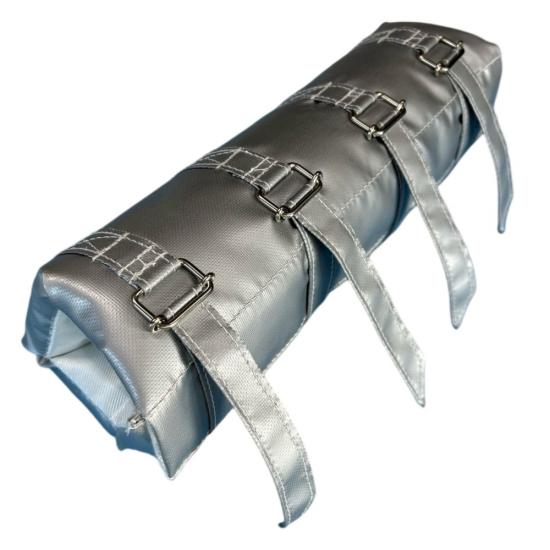

ストラップ付きDリングは、多くの屋内産業用途において張力調整が可能です。オールメタル製の留め具が必要な場合は、ステンレス製のフック、スプリング、結束線を使用できます。適切な選択は、暴露温度、振動、アクセス頻度、および現場での作業方法によって異なります。
| 断熱方法 | 最高適している | メンテナンスに関する考慮事項 |
|---|---|---|
| 取り外し可能なパイプ断熱ジャケット | 繰り返しアクセスが必要な工業用パイプセクション | セクション全体を取り外して再設置できます。 |
| 断熱材ラップまたはテープ | 小規模配管、仮設工事、またはラッピングが実用的な用途 | サービス中に開封して交換する必要がある場合があります |
| 硬質または従来型の配管断熱材 | アクセス要件が限られた長距離の恒久的な配管ルート | 開封時に一部を切断または再構築する必要がある場合があります。 |
| 金属被覆 | 従来の断熱材を天候や機械的損傷から保護する | 通常は独立した硬質断熱システムの一部を構成する。 |
高温配管の場合、通常は熱伝達と表面温度の上昇を抑えつつ、メンテナンス作業を容易にする構造が選ばれます。低温配管の場合、結露防止には連続的で適切に密閉された防湿層システムが必要です。一般的な縫製された高温配管用ジャケットは、冷水配管や極低温配管には必ずしも適しているとは言えません。
断熱材は熱伝達を遅らせますが、熱を発生させるわけではありません。凍結する可能性のある配管には、断熱材に加えて、適切に設計されたヒートトレースシステムが必要になる場合があります。ジャケットはヒートトレースの設計に適合している必要があり、アクセス可能な状態を維持する必要のある接続ボックスや点検箇所を覆ってはなりません。
取り外した後は、ジャケットをきつく折り曲げたり、床を引きずったりせず、清潔で乾燥した場所に置いてください。再取り付けの前に、外側のカバー、ライナー、縫い目、留め具、断熱材の芯を点検してください。湿っていたり、圧縮されていたり、化学物質で汚染された断熱材は、本来の性能を発揮しない可能性があります。
ジャケットを再設置する前に、配管表面に漏れや腐食がないか点検する必要があります。断熱材の下の腐食がプロジェクト上の懸念事項である場合は、点検スケジュールとコーティングシステムを資産所有者または資格のある技術者が決定しなければなりません。
BSTFLEXは、産業プロジェクトや機器メーカー向けに、試作ジャケット、交換用セクション、および量産品を提供しています。ジャケットは、配管スケジュール、図面、現場測定値、テンプレート、または承認済みのサンプルに基づいて製造できます。オプションには、機器番号、セクションラベル、設置方向表示、特殊梱包、およびプロジェクト固有の材料の組み合わせが含まれます。
長大な配管の場合は、各ジャケットの数量、長さ、識別番号を示すセクションスケジュールを提供してください。これにより、各完成部品を設置場所と照合しやすくなり、将来の交換注文も簡素化されます。
これらは一般的なパイプ径と長さで分類できますが、最終的な寸法は断熱材の厚さ、隣接する断熱材、閉鎖部、重なり部分、および現場のクリアランスも考慮する必要があります。プロジェクト固有の寸法を使用することをお勧めします。
はい。モジュール式のセクションは、端を重ね合わせながら順番に設置できます。番号付きのラベルが付いているので、保守担当者は各セクションを正しい位置に再設置できます。
隣接する適合カバーに合わせて形状を調整することも可能ですが、フランジやエルボは通常、取り外し可能な独立したセクションの方が適しています。独立したカバーを使用することで、より正確なフィット感が得られ、パイプジャケット全体を取り外すことなく、個々の部品を開けることができます。
はい、ヒートトレースの設計、ケーブルの配置、温度分類、および必要なアクセスポイントが指定されていれば可能です。断熱ジャケットは、トレースシステムの制御や電気的保護に代わるものではありません。
自動的には対応できません。高温環境用断熱材と低温環境用蒸気制御材では、構造上の要件が異なります。冷蔵・極低温用途では、結露、蒸気シール、継ぎ目、貫通部について個別に検討する必要があります。
はい。古いジャケットは使用中に伸びたり、縮んだり、あるいは変形したりしている可能性があるため、元のパイプ径と必要な設置長さを確認する必要があります。
配管の直径、断熱材の長さ、使用温度、断熱材の要件、数量、および設置写真をBSTFLEXまでお送りください。お客様の配管システムの材質、セクションの長さ、閉鎖方法、および重なり具合を確認いたします。
