BSTFLEXの着脱式エルボおよびパイプ継手用断熱カバーは、工業用エルボ、T字管、レデューサー、その他の不規則な形状の配管部品に合わせてカスタム設計されています。形状が再利用可能なセクションは継手の形状に沿って取り付けられ、隣接するパイプ断熱材と接続され、断熱システム全体を破壊することなく、点検やメンテナンスのために取り外すことができます。
注文（moq）:
1工業用配管継手は、直線状の単純な円筒形パイプの形状を崩します。エルボは方向を変え、T字管は分岐を作り、レデューサーは異なる直径のパイプを接続します。これらの変化により、従来の断熱材は隙間なく切断、取り付け、取り外しを行うことがより困難になります。
BSTFLEX社は、エルボ、ティー、レデューサー、および関連継手の実際の形状に合わせて取り外し可能な断熱カバーを製造しています。各カバーは、隣接するパイプの断熱材に適合するように設計されており、継手、溶接部、および周辺の部品へのアクセスを確保します。再利用可能な構造のため、点検やメンテナンス時に取り外し、作業完了後に再び取り付けることができます。
フランジ、バルブ、ポンプ、直管部には、それぞれ取り外し可能な断熱材が付属しています。これらの部品を分離することで、継手カバーが正しい形状に沿うようになり、保守担当者はサービスが必要な部分だけを開けることができます。
平らな長方形の断熱材は、曲がったエルボに巻き付けると、しわになったり、剥がれたりすることがあります。T字継手では、3つのパイプ開口部が正しく位置合わせされている必要があります。レデューサーは、2つの異なる端部直径と、それらの間の制御された移行が必要です。パターンが継手に合わない場合、断熱材が一部で圧縮され、別の部分に隙間が生じる可能性があります。
BSTFLEXは、成形パネル、分割された曲線、補強された縫い目、およびぴったりとフィットする開口部を使用して、これらの形状に沿うように設計されています。重ね合わせフラップにより、カバーを隣接する直管ジャケットまたは恒久的な断熱材に接続できます。目的は、不規則な形状の部品に緩く巻き付けられたシートではなく、実用的で取り外し可能なアセンブリを実現することです。

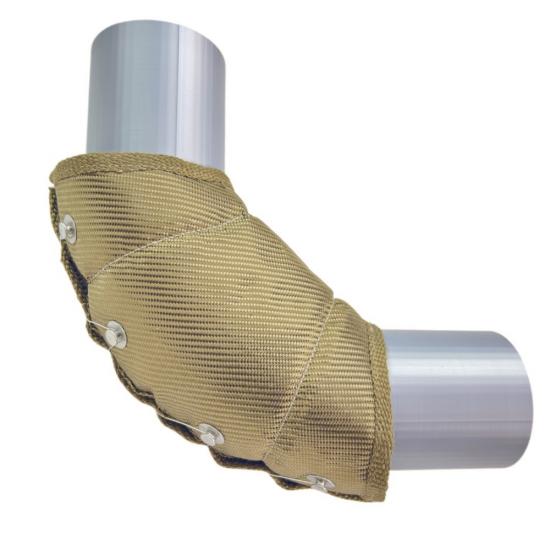

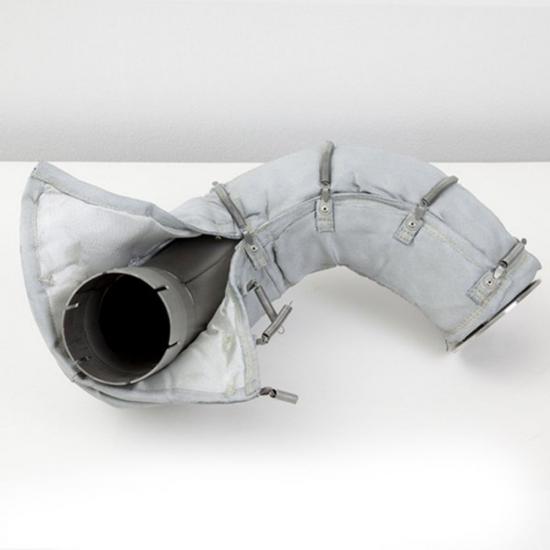

分割されたパターンは、パイプのエルボの曲線に沿って配置されます。パネルの数と形状は、エルボの角度、中心線半径、パイプ径、および断熱材の厚さによって異なります。閉鎖部は、利用可能なクリアランスに応じて、曲がり部の外側または内側に配置できます。
エルボが壁、床、または隣接する配管に近い場合は、2分割または複数分割構造を使用できます。分割されたセクションにより、設置に必要なスペースが削減され、片側を独立して取り外すことができます。
T字管カバーには、主配管と分岐配管の接続口が設けられています。等径T字管と異径T字管では、それぞれ異なる形状のカバーが必要です。分岐角度、配管径、および3辺すべての直線配管の長さを確認する必要があります。
レデューサージャケットは、2つの異なるパイプ径の間を移行する役割を果たします。同心レデューサーは一般的に中心線に対して対称ですが、偏心レデューサーは、型を作る前に平面側と設置方向を特定する必要があります。

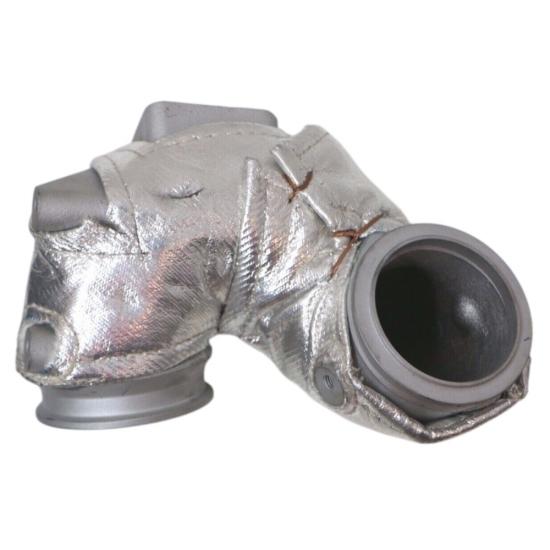

加工された接続部、溶接された分岐接続部、および非標準継手は、図面、テンプレート、三次元測定、または実物サンプルに基づいて設計できます。複数の角度から撮影した写真は、設置時のクリアランスと閉鎖位置を確認するのに役立ちます。
| カバー部品 | 一般的なオプション | 目的 |
|---|---|---|
| 外側の保護層 | シリコンコーティングされたグラスファイバー、PTFEコーティングされたグラスファイバー、アルミ蒸着グラスファイバー、またはその他のコーティングされた耐熱性布地 | 取り扱い、油、湿気、天候、摩耗、現場の汚染から保護します。 |
| 断熱材コア | グラスファイバーニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 継手周辺の熱抵抗を高める |
| ホットフェイスライナー | グラスファイバークロス、シリカ生地、ステンレス鋼箔またはステンレス鋼メッシュ | 断熱材を含み、加熱される部品に面している。 |
| 固定システム | Dリングとストラップ、ステンレス製のフック、スプリング、レースワイヤー、バックル、その他の再利用可能な留め具 | 成形パネルを固定し、繰り返し開閉を可能にする |
| 強化 | キルティングピン、部分的な摩耗補修、ステンレススチールメッシュ、補強された縫い目、および縁の保護 | 曲面や分岐形状における断熱材の動きを制御する |
カバー全体は、使用温度に合わせて設計する必要があります。材料データシートに記載されている温度が、必ずしも完成品の定格温度になるわけではありません。外側の生地、裏地、断熱材、糸、留め具、厚み、設置条件など、すべてを考慮する必要があります。
標準的な肘関節の場合、以下の情報を提供してください。
中心線半径が不明な場合は、測定スケール付きの正方形側面図写真を送付し、パイプ中心線基準点間の距離を記録してください。非標準の曲げ加工の場合は、図面または実物テンプレートの使用をお勧めします。
T字継手の場合は、主管径、分岐管径、分岐角度、および中心から端までの寸法を全方向で記録してください。継手が等径T字継手か異径T字継手かを明記してください。カバーが隣接する断熱材に重なるように、十分な長さの直線部分を含めてください。
レデューサーの場合は、大径管と小径管の直径、レデューサーの全長、および設置方向を明記してください。偏心レデューサーの場合は、平らな面が上側、下側、または側面のいずれにあるかを明確に示してください。写真は、レデューサーが設置された状態を示すようにしてください。
継手カバーは、メンテナンス担当者が不必要にパイプジャケットを取り外す必要がないように、隣接する断熱材にしっかりと密着させる必要があります。パイプの直径、温度、設置場所の好みに応じて、端部フラップ、引き紐、ストラップ、または成形された重ね合わせ部を使用できます。
隣接する配管が着脱可能なジャケットを使用している場合、各部品に固有の識別番号を付与できます。隣接する配管が恒久的な断熱材と金属被覆材で覆われている場合は、継手カバーは裸の配管ではなく、完成した外径に合わせてサイズを決定する必要があります。
適切に設計されたカバーは、継手周辺のスペース内で取り外し可能である必要があります。壁や他のパイプに面している場合は、最も素早く閉じられる機構は役に立ちません。設計図または写真には、望ましい開閉方向と、ストラップ、スプリング、または結束線を外すためのスペースを示す必要があります。
屋外の水平配管では、継ぎ目や重なり部分は水の浸入を防ぐように配置する必要があります。垂直配管の場合、断熱材の芯部とカバー部分が使用中に下方にずれないように、追加の支持構造が必要になる場合があります。
取り外した後は、カバーを乾燥した状態に保ち、断熱材の芯を損傷またはずれさせるような急な折り曲げは避けてください。再取り付けの前に、ライナー、継ぎ目、留め具、成形パネルを点検してください。濡れている、汚染されている、またはひどく圧縮されている芯は、カバーを再び使用する前に評価する必要があります。
継手面および溶接部は、施設の保守計画に従って点検する必要があります。取り外し可能な断熱材はアクセスを容易にしますが、所有者による腐食、漏洩、または機械的健全性に関する点検プログラムに取って代わるものではありません。
BSTFLEXは、試作品、プロジェクト数量、およびOEM向け配管継手カバーのリピート生産に対応可能です。製造情報は、図面、寸法、テンプレート、写真、または承認済みのサンプルに基づいて作成できます。現場識別のため、機器番号、ライン番号、設置矢印、セクションラベル、およびプロジェクトパッケージを追加することも可能です。
既存のカバーを交換する際は、元のカバーが正しく取り付けられていたかどうか、また、閉じにくい箇所、隙間、干渉箇所などがあれば明記してください。これらの情報なしに摩耗したサンプルをコピーすると、同じ取り付け上の問題が再現される可能性があります。
必ずしもそうとは限りません。長半径エルボと短半径エルボでは、曲率や全体の寸法が異なります。製造前に、正しい半径または適合寸法を確認する必要があります。
いいえ。角度によってパネルの形状、端部の位置、および閉鎖機構が変わります。そのため、それぞれ別の型紙が必要になります。
別体のT字管カバーの方が一般的には好ましい。分岐管の形状により正確に沿うため、長い直管部分を取り外すことなくT字管を開けることができる。
はい。既存の断熱材と外装材を含めた完成後の外径をお知らせください。むき出しのパイプの直径だけでなく、外径も併せてお知らせください。そうすれば、適切な端部の重なりを考慮して、継手カバーの型紙を作成できます。
はい、配線図のレイアウト確認後、動作範囲とアクセスポイントを確認します。点検が必要な電気接続部および制御装置は、常にアクセス可能な状態にしておく必要があります。
はい。寸法入りの図面、型紙、三次元測定値、または実物サンプルを使用できます。向きと設置スペースを確認するために、複数の写真を用意することをお勧めします。
配管の直径、継手の種類、角度、半径、寸法、使用温度、数量、および設置写真をBSTFLEXまでお送りください。弊社にて、形状、断面レイアウト、材質、接続部、および隣接する断熱材との接続状況を確認いたします。
