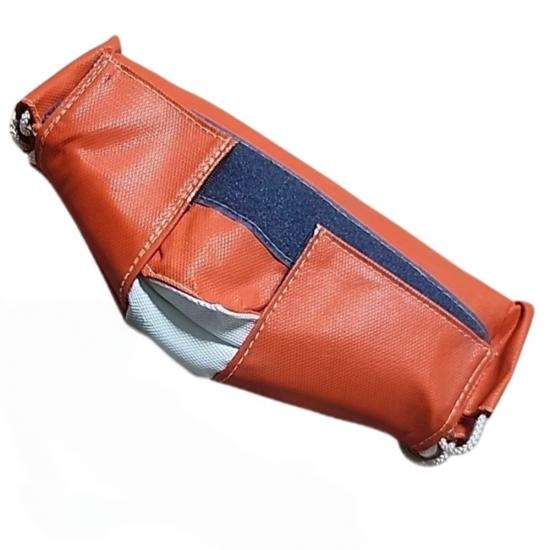

1スチームトラップ断熱ジャケットは、工業用スチームトラップとその承認済み断熱境界を囲むように成形された、取り外し可能な断熱カバーです。蒸気配管と凝縮水配管の間の断熱ギャップを塞ぎながら、保守担当者がトラップにアクセスしてテスト、清掃、または交換できるようにします。
BSTFLEXは、配管の公称サイズだけに頼るのではなく、設置されたトラップに合わせてジャケットを製造します。トラップの種類、本体寸法、接続方法、向き、一体型ストレーナー、ブローダウンポイント、テストアクセスなど、すべてが最終的な形状に影響します。
スチームトラップは、汚れ、摩耗、詰まり、内部故障などが原因で、蒸気システムから凝縮水や空気が排出される過程に影響が出る可能性があるため、定期的な点検が必要です。トラップの点検や開封の際には、恒久的な断熱材を切り取る必要がある場合があります。一度切り取った断熱材は、必ずしも正しく復元できるとは限りません。
再利用可能なジャケットは、断熱材を破損することなく開けることができます。トラップの点検と再稼働後、通常は同じカバーを再度取り付けることができます。技術者がアクセスする必要のある箇所には、開口部や取り外し可能なフラップを配置できます。
すべてのスチームトラップを完全に密閉する必要はありません。サーモスタット式または温度応答式のトラップの中には、動作サイクルの一部として本体からの放熱を必要とするものがあります。間違った部分を覆ってしまうと、応答時間が変わったり、正常な動作が妨げられたりする可能性があります。
ジャケットを注文する前に、スチームトラップの製造元、プラントエンジニア、またはシステム仕様書で、許容される断熱範囲を確認してください。可能な限り、トラップのメーカー、モデル、および動作原理をお知らせください。BSTFLEXは承認された範囲に合わせてカバーを製造しますが、未知のトラップ設計が断熱可能かどうかを判断することはできません。
断熱要件が確認された後、さまざまなトラップ構造に合わせてカスタムジャケットを検討することができます。
カバーの形状は、実際の設置方向と一致させる必要があります。水平トラップ、垂直トラップ、ユニバーサルコネクタアセンブリでは、接続サイズが同じであっても、異なる閉鎖部やアクセスポイントが必要になる場合があります。
承認された設計によっては、ジャケットはトラップ本体のみを覆う場合もあれば、特定の接続部まで覆う場合もあります。隣接する遮断弁、フランジ、ストレーナーには、それぞれ独立したカバーを使用する方が望ましい場合が多く、そうすることで各コンポーネントを個別に保守点検できます。
| 成分 | 一般的なオプション | 選考上の考慮事項 |
|---|---|---|
| 外カバー | シリコーンコーティングされたグラスファイバー、PTFEコーティングされたグラスファイバー、アルミ蒸着されたグラスファイバー、またはその他のコーティングされた耐熱グラスファイバー耐摩耗性のある生地 | 屋内または屋外の場所、油分、湿気、摩耗、洗浄条件 |
| 断熱材コア | グラスファイバーニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 動作温度、利用可能なスペース、必要な厚さ、および取り扱い |
| ホットフェイスライナー | グラスファイバークロス、シリカ生地、ステンレス鋼箔またはステンレス鋼メッシュ | 接触温度、振動、トラップ形状、局所的な摩耗 |
| ファスナー | Dリングとストラップ、ステンレス製のフック、スプリング、レースワイヤー、バックル、その他の取り外し可能な留め具 | 温度、メンテナンス頻度、向き、設置クリアランス |
| 強化 | キルティングピン、補強された縫い目、ステンレススチールメッシュ、エッジ保護、および部分的な摩耗パッチ | ジャケットの形状、繰り返しの取り扱い、および断熱材コアのサポート |
生地の耐熱温度は、完成したジャケットの耐熱温度を示すものではありません。完全な組み立てには、断熱材、インナーライナー、糸、留め具、および取り付け部品が含まれます。材料の選定は、使用温度と外部暴露条件に基づいて行う必要があります。
トラップの模型図面が理想的な出発点です。図面が入手できない場合は、鮮明な写真と以下の寸法を提供してください。
写真は、可能であればトラップの両側面、上面、下面を写してください。承認された断熱材の境界と必要な開口部の方向を写真に直接記入してください。
スチームトラップの点検は、温度測定、超音波検査、または工場で承認されたその他の方法を用いて行うことができます。点検のためにジャケットを完全に取り外すことも、点検箇所が分かっている場合はアクセスフラップを設けることも可能です。アクセス方法は、通常運転中にフラップが不要な部分を露出させないよう、製造前に合意しておく必要があります。
ストレーナーキャップ、ブローダウンバルブ、および排水経路は使用可能な状態を維持する必要があります。カバーは、漏水や排出された凝縮水を断熱材コアに誘導してはなりません。トラップステーションが複数のコンポーネントで構成されている場合、通常は、番号付きの個別のカバーの方が、1枚の大きなブランケットよりもアクセスが容易です。
完全なトラップステーションには、上流側遮断弁、ストレーナー、スチームトラップ、逆止弁、下流側遮断弁、および接続配管が含まれる場合があります。これらの構成要素は、必ずしも1つのカバーで覆われている必要はありません。モジュール式の構成により、ステーション全体の断熱材を取り外すことなく、各部品を開けて交換することができます。
BSTFLEX社は、トラップ、隣接するバルブ、フランジ、パイプセクションごとに、ラベル付きの個別のジャケットを製造できます。端部の重なりにより、個々のカバーを恒久的に接合することなく、ぴったりと合わせることができます。
工場の保守手順に従ってジャケットを取り外し、清潔で乾燥した場所に置いてください。再設置する前に、外側のカバー、ライナー、継ぎ目、留め具、断熱材の芯を点検してください。濡れている、または化学物質で汚染されている断熱材は、再度覆うのではなく、調査する必要があります。
ジャケットを使用して漏洩箇所を隠蔽しないでください。漏洩している接続部、損傷したトラップ、または故障した部品は、絶縁カバーを再び使用する前に修理し、安全な状態にする必要があります。
屋外のトラップステーションでは、水の浸入を慎重に管理する必要があります。耐候性のある生地と、保護された縫い目、適切な重ね合わせ、排水を考慮した設置方法を組み合わせることで、より効果的な対策が可能です。トラップの開閉部は、手が届きやすい場所に設置し、雨水や結露が溜まる場所を通さないようにしてください。
断熱材は熱伝達を低減しますが、運転停止時や蒸気供給停止時の凍結防止を保証するものではありません。寒冷地でのプロジェクトでは、取り外し可能なジャケットに加えて、ヒートトレース、排水、その他の工学的対策が必要となる場合があります。
BSTFLEXは、試作品、設備更新プロジェクト、OEM向けリピート生産に対応しています。ジャケットは、技術図面、現場寸法、写真、テンプレート、または承認済みのサンプルに基づいて製造できます。永久ラベルには、トラップ番号、ライン番号、ジャケットのセクション、および設置方向を記載できます。
交換作業を行う際は、以前のジャケットに問題があったかどうかを確認してください。例えば、テストアクセスが妨げられている、ブローダウンバルブに干渉する、閉じにくい、向きが間違っているなどです。この情報があれば、新しい型紙で問題を単にコピーするのではなく、修正することができます。
いいえ。トラップの設計によっては、熱損失に依存するものや、露出させておく必要がある部分がある場合があります。ご注文前に、トラップメーカー、プラントエンジニア、またはシステム仕様書で、許容される断熱境界を確認してください。
はい、パターンがストレーナーキャップ、スクリーン、ブローダウンポイントへの適切なアクセスを可能にするものであれば可能です。別体のフラップや分割されたジャケットは、メンテナンスを容易にするかもしれません。
外形寸法、接続位置、動作方向、および必要なアクセスポイントが十分に類似している場合に限ります。各モデルは、同じパターンに割り当てる前に確認する必要があります。
バルブジャケットが別体になっている方が、通常はより実用的です。これにより、ステーション全体の断熱材を取り外すことなく、バルブやトラップのメンテナンスを行うことができます。
承認された検査箇所が判明している場合は、アクセスフラップを追加できます。ただし、工場の手順やトラップの設計によっては、検査方法によっては完全な取り外しが必要となる場合があります。
はい。外側の生地、縫い目、重なり部分、留め具、設置方向は、天候への曝露を考慮して選定する必要があります。また、屋外断熱材は定期的に水の浸入がないか点検する必要があります。
蒸気トラップの型番、接続サイズ、設置方向、動作温度、数量、写真、および入手可能な図面をBSTFLEXまでお送りください。承認された断熱境界、材料、閉鎖構造、およびメンテナンスアクセスを確認した上で、製造仕様を確定いたします。
