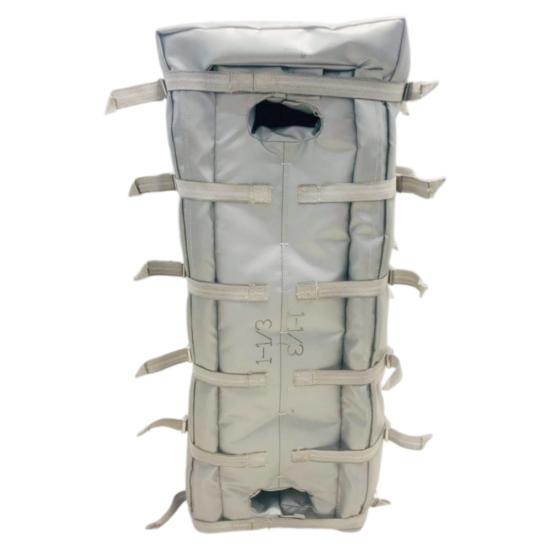

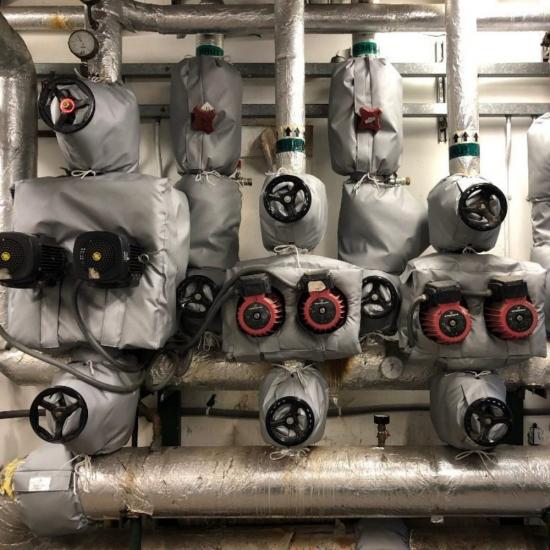

1取り外し可能な熱交換器断熱ジャケットは、工業用熱伝達装置の承認された表面に合わせて設計された、ぴったりとフィットする断熱カバーです。これにより、露出した高温部分を減らしつつ、技術者が点検やメンテナンス時にカバー、ヘッド、プレート、ノズル、その他のサービスポイントにアクセスできるようになります。
BSTFLEX社は、機器図面、現場寸法、写真、テンプレート、または承認済みのサンプルに基づいて、各ジャケットを製造します。構造は熱交換器の開閉およびメンテナンス方法に応じて分割されているため、メンテナンスチームは必要な断熱部分のみを取り外すことができます。
熱交換器の設計によって、必要な断熱パターンは異なります。製造前に、機器の種類、メンテナンス手順、および許容される断熱範囲を確認する必要があります。
空冷式熱交換器およびフィン付き伝熱面は、空気の流れに依存します。ファン、フィン、換気経路、その他の能動的な伝熱面は、機器メーカーが断熱構造を特別に承認している場合を除き、囲いを設けてはなりません。

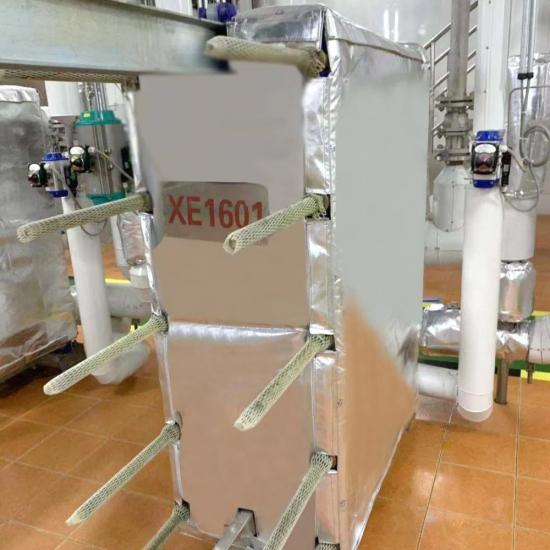

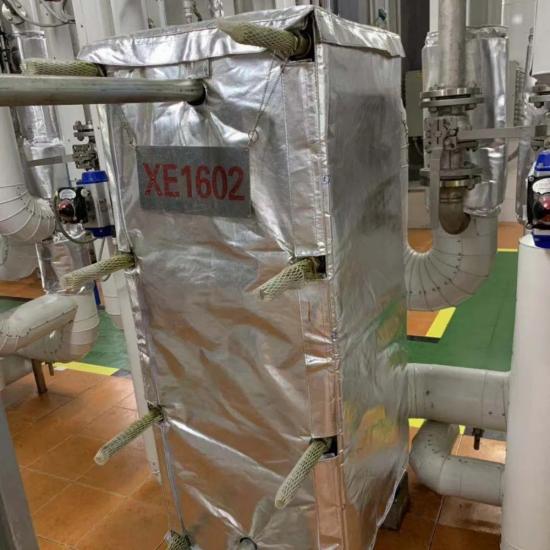

プレート式熱交換器は、一般的に固定フレームプレート、可動圧力プレート、プレートパック、締め付けボルト、接続ポート、および支持フレームで構成されています。断熱ジャケットは、識別プレート、ドレン、ポート、または点検が必要な締め付け部品へのアクセスを妨げることなく、本体を囲むように取り付けられる必要があります。
カバーは、前面、背面、側面、上面の各セクションから構成でき、配管接続部周辺には形状に合わせた開口部が設けられています。複数の部品から構成されるため、プレートパックの点検や清掃が必要な際に、選択したパネルを取り外すことができます。セクションラベルにより、技術者は各パネルを正しい位置に戻すことができます。
シェルアンドチューブ式熱交換器では、円筒状のシェル、チャンネルヘッド、ボンネット、取り外し可能なカバー、ノズル、サドルなど、各部品ごとに個別の断熱材が必要となる場合があります。これらの部品を、特大の断熱ブランケットで一括して覆うべきではありません。
シェル部をヘッド部から分離することで、熱交換器本体から断熱材を取り外すことなく、エンドカバーやチューブバンドルへのアクセス部を開けることができます。ノズルカバーやフランジジャケットは、個別のメンテナンスが必要な場合、個別の部品として製造することも可能です。
大型熱交換器は、断熱材を実用的な区画に分割することで取り扱いが容易になります。パネルのサイズと重量は、保守担当者が作業スペース内で安全にジャケットを取り外せるように設計する必要があります。
| ジャケット部品 | 一般的なオプション | 設計上の考慮事項 |
|---|---|---|
| 外側の保護カバー | シリコンコーティングされたグラスファイバー、PTFEコーティングされたグラスファイバー、アルミ蒸着グラスファイバー、またはその他彼女のコーティングされた耐熱生地 | 屋内または屋外の場所、油、湿気、摩耗、輻射熱、洗浄 |
| 断熱材コア | グラスファイバーニードルマット、シリカニードルマット、セラミックファイバー断熱材、またはエアロゲルベースの断熱材 | 動作温度、熱目標値、利用可能なスペース、セクションの重量と厚さ |
| ホットフェイスライナー | グラスファイバー生地、シリカ生地、ステンレス鋼箔またはステンレス鋼メッシュ | 接触温度、表面状態、振動、繰り返しの取り扱い |
| 閉鎖システム | Dリングとストラップ、ステンレス製のフック、スプリング、レースワイヤー、バックル、その他の取り外し可能な留め具 | 温度、パネルサイズ、設置間隔、取り外し頻度 |
| 強化 | キルティングピン、補強された縫い目、ステンレススチールメッシュ、サポートタブ、および局所的な摩耗層 | 垂直位置、大型パネル、湾曲したヘッド、断熱材の動き |
単一材料の耐熱温度は、完成した熱交換器ジャケットの耐熱温度ではありません。完全なアセンブリには、ライナー、断熱コア、外被、ねじ、締結具、および設置方法が含まれます。これらのコンポーネントは、実際の運転温度と暴露温度を考慮して選定する必要があります。
高温環境で使用される機器の場合、ジャケットは一般的に、承認された表面からの熱伝達を低減し、メンテナンスのためのアクセスを確保するように設計されています。断熱材の厚さと材質は、熱交換器の温度、周囲環境、必要な外部表面温度、および利用可能なクリアランスによって異なります。
冷水用および冷水用熱交換器では、結露と水蒸気の侵入を制御する必要があります。標準的な縫製された温水用ブランケットは、自動的に連続的な防湿層を提供するわけではありません。低温用途および冷凍用途では、継ぎ目、貫通部、閉鎖部、排水、および防湿に関する要件を別途検討する必要があります。
ジャケットの設置中も配管が接続されたままになるかどうかを明記してください。写真は、熱交換器の正面、背面、両側面を写し、すべての接続ポートと周囲の障害物を含めてください。
大型機器の場合は、各ノズルと支持部材の座標位置を示す寸法図を提供してください。ジャケットに正確な開口部を作成するには、おおよその全長だけでは不十分です。
断熱材の配置は、熱交換器のメンテナンス計画に従う必要があります。プレート式熱交換器では、プレートパック、締め付けボルト、およびフレームへのアクセスが必要になる場合があります。シェルアンドチューブ式機器では、チャンネルカバー、ボンネット、またはチューブバンドルの取り外しが必要になる場合があります。これらの作業が、無関係なセクションを分解することなく完了できるように、閉鎖部とパネル接合部の位置を調整する必要があります。
銘板、圧力表示、計器類、排水口、通気口などは、恒久的な開口部または点検口が必要となる場合があります。断熱材の設置中も視認可能または操作可能な状態にしておく必要がある箇所はすべて、お客様ご自身で確認していただく必要があります。
取り外したパネルは清潔で乾燥した場所に置き、取り付け手順を保管してください。再取り付けの前に、外側カバー、ライナー、継ぎ目、留め具、断熱材コアを点検してください。濡れている、汚染されている、またはひどく圧縮されている断熱材は、そのまま使用に戻すのではなく、評価を行う必要があります。
熱交換器の表面、接続部、ガスケット部分は、設備保守計画に従って漏れがないか点検する必要があります。取り外し可能なジャケットは点検を容易にしますが、漏れ箇所を隠すために使用してはなりません。
屋外設置では、雨、風、紫外線、滞水、継ぎ目の向きに注意が必要です。適切な外装材、保護された重ね合わせ部分、排水を考慮したパネル配置などを指定できます。上面は、水がパネルの継ぎ目や配管開口部に流れ込まないように設計する必要があります。
耐候性は、コーティングされた生地だけでなく、ジャケット全体の構造によって決まります。針穴、縫い目、留め具、機器の貫通部、取り付け方向など、すべてを検証する必要があります。
BSTFLEXは、新規設備導入プログラム、プラント改修、および交換用ジャケットに対応しています。カバーは、図面、現場寸法、デジタル測定値、テンプレート、または承認済みサンプルに基づいて製造できます。プロジェクトオプションには、部品番号、機器タグ、パネルラベル、設置図面、および特殊梱包が含まれます。
既存の断熱ジャケットを交換する際は、パネルの重量過多、銘板の視認性低下、開閉の困難、水の浸入、隙間、メンテナンスの妨げなど、過去に発生した問題点を特定してください。そうすることで、新しいデザインは問題を再現するのではなく、実際の問題に対処することができます。
外形寸法、ポート位置、支持構造、および必要なアクセスポイントが十分に類似している場合に限ります。各モデルは、既存のパターンに割り当てる前に確認する必要があります。
はい、ジャケットが適切なパネルに分割され、接続ポートの周囲に適切な位置に開口部が設けられている場合です。設置済みの配管と利用可能なクリアランスは、プロジェクト情報に明記する必要があります。
シェル、ヘッド、チャンネルカバー、ノズル、フランジの各セクションを個別に設ける方が、一般的には実用的です。モジュール式のカバーは取り扱いが容易で、システム全体を取り外すことなくメンテナンスを行うことができます。
結露および水蒸気制御に関して特別に検証された構造の場合に限ります。標準的な縫製された高温用ジャケットは、連続的な水蒸気バリアを提供するとは考えられません。
通常は不要です。空冷式のフィンやファンは、熱伝達に空気の流れを利用します。断熱材を施工する必要があるのは、機器メーカーまたはプロジェクトエンジニアが特別に承認した表面のみです。
はい。古いジャケットは伸びたり縮んだり、改造されている可能性があるため、装備品の寸法は必ず確認してください。交換品で修正すべきフィット感やアクセス性の問題がないか確認してください。
熱交換器の種類、機器図面、全体寸法、ポートとノズルの位置、動作温度、数量、および設置写真をBSTFLEXまでお送りください。弊社では、製造開始前に、断熱境界、パネルレイアウト、材質構成、閉鎖部、およびメンテナンスアクセスについて確認いたします。
